Как сделать нож из дисковой пилы своими руками

Рабочий инструментарий и материалы

Судя по отзывам опытных ножевых мастеров. В качестве заготовки можно использовать любое полотно бывшей пилы. Двуручная, мехпила, ленточная, ножовка по металлу или по дереву – любой из выбранных вариантов, гарантирует прочность и долговечность.

Все они великолепно держат заточку, благодаря стали из которой выполнены.

При производстве пильного инструмента используется заводская закалка. Изготовление ножа из пилы чревато трудоёмким процессом, заготовку сложно обрабатывать благодаря красностойкости металла.

Усилия, затраченные на изготовление изделия, с лихвой окупятся в конечном результате. Понадобится инструмент, применяемый при изготовлении ножей:

  • электрическая дрель, с набором свёрл различного диаметра;
  • точильный станок (наличие оного упростит работу);
  • УШМ «болгарка», круги разного назначения;
  • напильники различной зернистости;
  • линейка, карандаш, бумага, маркер;
  • тиски, молоток и наждачная бумага с различным зерном;
  • ёмкость с водой.

Возможно, понадобится сварочный аппарат, для наваривания хвостовика. Необходимо однозначно определиться с видом рукояти – накладная или всадная. Оба типа, проще выполнить из дерева. Остановимся на первом варианте. Требуемые материалы:

  • кусок или целая пила;
  • бруски дерева, эпоксидный клей;
  • пруток меди, олова, латуни или бронзы;
  • инструмент для работы с деревом: керн, долото и прочее.

Абсолютно нет значения, в каком состоянии добыто полотно пилы. На конечное изделие это не повлияет.

Создание макета ножа

Нож из дисковой пилы

Нож из дисковой пилы

Нож из дисковой пилы

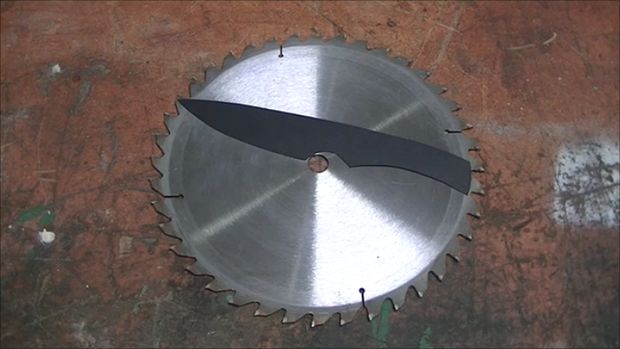

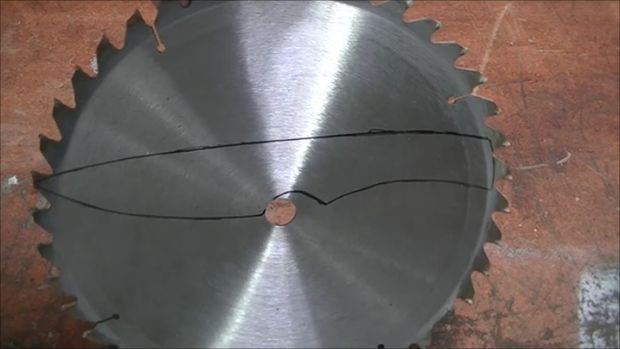

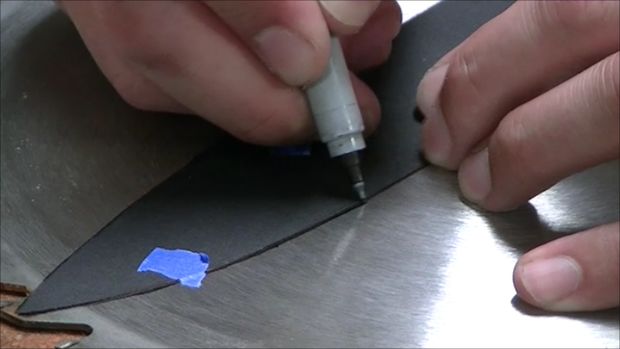

Я попробовал сделать нож максимальной величины, использовав дизайн, контуры которого максимально подходят под размеры диска. Благодаря макету ножа, сделанному мной из плотной бумаги, мне было легко перенести его очертания на поверхность. Для этой процедуры я использовал маркер с тонким стержнем. Это может показаться мелочью, но, по-моему, эта деталь важна. По сравнению с обычным маркером, тонкий оставляет более точную линию. Если линия будет слишком толстой, то при выпиливании заготовки можно будет ошибиться.

Виды кухонных ножей

В зависимости от назначения кухонные ножи можно разделить на несколько типов. Один из самых популярных инструментов, который есть на каждой кухне – это универсальный нож. Длина лезвия у него обычно составляет 12-15 см. Благодаря удобному размеру такую модель можно использовать для нарезки практически любых продуктов.

Овощной нож с маленьким лезвием длиной до 10 см также найдется в арсенале каждой хозяйки. Как правило, его используют для чистки картофеля, лука, яблок и других овощей и фруктов.

Еще одна популярная модель – Шеф-нож, который часто называют поварским или французским. У него длинное (от 15 до 30 см) и широкое (от 2 до 4 см) лезвие, которое отлично справляется с резкой мяса и рыбы, измельчением фруктов, зелени и овощей, в том числе таких крупных, как капуста или тыква. Из-за внушительных габаритов и ощутимой массы такую модель в основном предпочитают мужчины.

Универсальный, овощной и шеф-нож образуют «поварскую тройку». Имея на кухне такой комплект, хозяйка без труда справится с большинством операций. Если вы не сторонник минимализма, арсенал можно пополнить и другими моделями.

Для нарезки хлеба, выпечки, томатов используют специальные серрейторные ножи. Режущая кромка у них не ровная, а снабжена пилообразными или волнистыми зубчиками, которые обычно расположены только с одной стороны лезвия. Благодаря такой форме нож разрезает продукт сразу под несколькими углами, при этом повару не приходится прикладывать усилий или давить на инструмент.

Подобная заточка имеет свои особенности: режущая кромка надолго сохраняют остроту, но если она затупилась, в домашних условиях заточить зубчатое лезвие не получится. Кроме того, серрейторный клинок оставляет «рваные» края, поэтому не подходит для нарезки колбас. Чтобы отверстия между зубцами не забивались остатками продуктов, за таким ножом придется тщательно ухаживать.

Один из самых распространенных инструментов с серрейторной заточкой – хлебный нож. Благодаря длинному широкому лезвию с волнистыми зубчиками он аккуратно разрезает и плотную корку, и мягкую середину – батон при этом не сминается и не крошится.

Зубчатая режущая кромка и у другой модели – ножа для томатов. Лезвие этого инструмента узкое и не слишком длинное – около 10 см. Тонкие зубцы с легкостью надрезают кожуру овоща, не сдавливая мякоть и не заставляя вытекать сок. Подобную модель удобно использовать не только для помидоров, но и для нарезки цитрусовых, киви и других овощей и фруктов с плотной шкуркой и нежной сердцевиной.

Еще один вид инструментов с серрейторной заточкой – нож для стейков. Одна половина режущей кромки у него ровная, а другая зубчатая. Благодаря такой форме нож с легкостью разрезает мясные волокна вне зависимости от степени прожарки куска.

Для филирования свинины, говядины, птицы и рыбы предназначен специальный нож для мяса или обвалочный нож. Его узкое лезвие длиной около 15 см имеет острый кончик – таким инструментом можно легко отделять кости, удалять жилы, отрезать тонкие и ровные куски филе.

Другой кухонный инструмент, необходимый для работы с мясом – нож-топорик. Эта массивная модель с толстым и широким лезвием предназначена для рубки костей или разрезания замороженных кусков.

Красиво порезать колбасу, ветчину, копченую рыбу и другие деликатесы хозяйке поможет слайсер или нож для нарезки с длинным (до 30 см) лезвием.

Чтобы подать на стол безупречное ассорти из тончайших ломтиков маасдама, эмменталя, пармезана, эдама и дор блю, вам понадобятся специальные ножи для сыра. Выглядеть они могут по-разному. Модель для твердых сыров напоминает лопаточку с прорезью в центре, а у изделия для мягких сыров роль лезвия играет тонкая металлическая струна. Выпускают и универсальные сырные ножи. Режущая кромка у них серрейторная, а в лезвии проделаны большие отверстия, не дающие ломтикам прилипать к металлу или сминаться. Кончик такого инструмента раздваивается и слегка загнут вверх – с помощью этой своеобразной «вилки» удобно укладывать кусочки сыра в тарелку.

Существуют и другие специальные модели – например, скребок для рыбьей чешуи или нож для пиццы, у которого вместо лезвия стоит крутящийся зубчатый диск.

Вырезание и первичная обработка заготовки

Пилить заготовку быстрее всего болгаркой с тонким отрезным диском по металлу. В случае если нет возможности использования болгарки, то можно воспользоваться ручной ножовкой по металлу. Важно правильно установить пилку в ножовку. Зубы пилки должны быть направлены вперёд и ножовка должна резать при движении «от себя».

Вырезание и подготовка заготовки

Вырезание и подготовка заготовки

Сначала с помощью прямых надрезов выпиливается приблизительная форма ножа. Затем выпиливают загибы. Их проще всего выпиливать несколькими косыми надрезами, сходящимися в одной точке. Важно оставлять припуск 2–3 миллиметра до нарисованного контура. Это связано с тем, что при использовании болгарки металл на месте распила перегревается. Сточив 2–3 мм при помощи напильника и наждачной бумаги можно удалить перегретый край металла.

Придание заготовке окончательной формы

Грубая заготовка до окончательной формы доводится при помощи напильника или наждака. Во избежание перегрева будущего ножа из пилы, при обработке его наждаком, необходимо периодически опускать в ёмкость с водой. Это позволит остыть заготовке. При обработке заготовки с помощью напильника дополнительное охлаждение не требуется. Наиболее оптимально будет приблизительно обработать заготовку на наждаке, а затем провести тонкую доводку напильником.

Обработка заготовки ножа

Обработка заготовки ножа

Во время окончательной обработки следует особое внимание уделять плавности загибов. Важно добиться того, чтобы загиб был ровным, без впадин или выпуклостей. Миниатюрные впадины легко проверить напильником. Для этого с помощью маркера закрашивается проверяемый торец заготовки. Далее, проводят напильником с лёгким нажимом вдоль заготовки по всему загибу. В тех местах, где остался след маркера есть впадины.

Обработка продолжается до того момента, как ни одной впадины не останется.

Далее, заготовка очищается от заусениц и шлифуется с помощью наждачной бумаги. Начинать можно с 60 зернистости и достаточно закончить на 320. Заготовка ещё будет подвергаться термической обработке, поэтому чистовая шлифовка клинка будет позднее.

Изготовление ножа из пилы своими руками

Глядя на готовый клинок, обыватель подумает – что тут сложного? Отпилил, зашкурил, наточил и ручку приделал. Нет.

Изготовление ножа – это целая наука, постепенно часто переходящая в искусство. Клинок, выполненный своими руками, обладает множественными положительными качествами:

рукоять легко изготовить под ладонь хозяина изделия;

за качество заготовки и конечного изделия беспокоиться незачем;

придать уникальность изделию, не составит труда.

Умение пользоваться инструментом, пригодиться новичку. Следуя инструкции, клинок получится однозначно. А качество зависит, от прямоты рук изготовителя.

Нож из пилыНож из пилы своими руками.

Вырезание и первичная обработка заготовки

Начальным этапом изготовления клинка из ножовочного полотна, аналогично и из других материалов, является предварительный эскиз. Необходимо иметь представление, каков будет результат. Разметка поможет вырезанию заготовки необходимой формы:

  • прямых углов стоит избегать, размечать макет требуется с небольшим запасом в 1,5 – 2,5 мм;
  • знать будущее предназначение клинка необходимо, форма эскиза напрямую зависит от роли использования изделия;
  • попутно стоит помнить о законах изготовления холодного оружия.

На нашем ресурсе законодательный аспект относительно

ношения ножей

рассматривается в отдельно.

Окончив изготавливать макет, следует перенести его на заготовку пилы. Очертить необходимо острым предметом, маркер используется по крайней необходимости. Видеть контуры эскиза – главная задача.

Заготовка для ножаЗаготовка для изготовления ножа из пилы.

Закрепив заготовку в тиски, вырезается по контуру будущий клинок. Деталь нельзя перегревать, необходимо поливать её водой, лишний нагрев стали, приведёт к хрупкости изделия. Малые участки допустимо подвергать высоким температурам, запас при разметке, сделан не просто так. Убрать их лучше на точильном станке.

В данном случае перегрев недопустим. Снимать излишки металла, необходимо постепенно и периодически опуская в ёмкость с водой.

Черновую доработку допустимо сделать напильниками. Убрав заусенцы, приниматься стоит за изготовление рукояти. Закалке клинок придавать не нужно, заводского каления достаточно.

Делаем ручку

Принятое ранее решение о накладном способе крепления рукояти, даёт полное право воспользоваться дрелью. Сверлильный станок – роскошь, при имении такого «чуда», прибегнуть к его помощи не зазорно:

  1. В соответствии эскизу в хвостовике имеется потребность изготовить два-три отверстия. Зависит от длины рукояти.
  2. Расщепить подготовленный брусок дерева строго пополам.
  3. Сделав примерку деревянных заготовок к хвостовику, ошкурить их до плотного примыкания. В одной из них следует вырезать выемку под хвостовик.
  4. Идеально подогнав детали, делаются отверстия в деревянных накладках.
  5. Из медного прутка нарезаются клёпки. Окончательная примерка и предварительная сборка.
  6. Деревянные заготовки в черновую, подгоняются под анатомию ладони владельца.
  7. Окончательное ошкуривание рукояти, изготовление больстера из латуни.
  8. Сборка частей рукояти с промазыванием хвостовика и накладок эпоксидным клеем.
  9. Забивка медных клёпок. Просушка изделия.

Рукоятки для ножейРучки для ножей.

Одних суток достаточно для высыхания клея. На шлифовальном станке подогнать рукоять окончательно. Ошкурить наждачной бумагой с мелким зерном.

Спуски и заточка

Ответственный момент – изготовление спусков на клинке. Сделать их необходимо симметричными. Спуски определяют дальнейшую заточку ножа. Режущая кромка (РК) напрямую зависит от них. Хорошим помощником в этот момент окажется специальное приспособление, которое описывается по ссылке чуть выше. И умение пользоваться УШМ для вывода спусков.

В заключение клинок затачивается под необходимые нужды. Угол заточки РК зависит от предназначения ножа. Способов вывести верную РК предостаточно.

Предыдущая

Изготовление ножейНож из рапида своими руками

Следующая

НожиСталь 420S45

Формирование режущей кромки

Перед тем как приступить к формированию режущей кромки, необходимо провести подготовительную работу. Она заключается в нанесении разметки на кромке заготовки. Разметка размещена ровно по центру и служит ориентиром для изготовления симметричного спуска.

Для этого маркером закрашивается кромка, которая будет режущей и, используя сверло, равное по толщине заготовке, процарапывается разметка. Сверло имеет конусную заточку. Поэтому, если расположить сверло и заготовку на одной плоскости, кончик сверла будет ровно посередине.

Приспособление для нарезания кромки

Приспособление для нарезания кромки

Затем, используя напильник с крупной насечкой, можно приступить к формированию режущей кромки. При отсутствии должного навыка для создания ровной кромки, можно воспользоваться простым приспособлением. Оно состоит из основания, уголка и направляющей с площадкой для наждачной бумаги. На площадку с направляющей наклеивается наждачная бумага зернистостью 180. В уголке должно быть заранее просверлено несколько отверстий вертикально одно над другим. Нож плашмя закрепляется на основании и направляющая вставляется в отверстие на той высоте, чтобы угол между плоскостью основания и площадкой с наждачной бумагой был таким, который выбрали для формирования спусков. Универсальным является угол от 22 до 30 градусов.

Сделав ровный спуск до середины толщины заготовки, нож переворачивают, дальше делают такой же спуск на обратной стороне. Используя такое нехитрое приспособление, можно легко сформировать ровный клинок.

Присоединяйтесь к обсуждению

Вы можете опубликовать сообщение сейчас, а зарегистрироваться позже. Если у вас есть аккаунт, войдите в него для написания от своего имени.

Готовое лезвие

Таким образом, получается готовое лезвие с заданным углом заточки. Но на данном этапе лезвие готово лишь только условно. Оно не имеет нужной закалки для того, чтобы уверенно держать заточку. А также оно не прошло процедуру отпуска для уменьшения хрупкости. По сути, это полуфабрикат ножа из пилы, которым уже можно пользоваться, но лучше сделать ещё несколько шагов.

Готовое лезвие

Готовое лезвие

Закаливание

Термическая обработка позволит придать ножу необходимую твёрдость, он не будет тупиться в процессе эксплуатации.

Для закалки нож из пилы необходимо нагреть до температуры 750–920 градусов. Если не набрать такую температуру, то сталь не будет закалённой, а если нагреть слишком сильно, то клинок будет излишне хрупким.

В домашних условиях определить точную температуру не представляется возможным. Однако тут есть выход. Для контроля температуры подойдёт простой магнит. Как только заготовка для клинка перестанет магнититься – она нагрета до нужной температуры.

После того как температура заготовки достигла нужных пределов, её необходимо выдержать в таком состоянии примерно 1-1,5 минуты на каждый 1 мм толщины. В случае самодельного ножа из пилы, время выдержки для закалки составляет 3–5 минут. Этого будет достаточно. Дальше заготовка опускается в предварительно подогретое до 50 градусов растительное или машинное масло. Эту процедуру следует выполнять осторожно. Пары масла могут вспыхнуть от раскалённой заготовки, поэтому под рукой необходимо иметь огнетушитель.

Закалка ножа

Закалка ножа

Немного о горне для закалки. Если воспользоваться промышленным оборудованием не представляется возможным, то горн можно изготовить своими руками. Для этого необходимо развести костёр таких размеров, чтобы была возможность равномерно прогреть заготовку. Далее, как дрова прогорят и появятся угли, на них помещают самодельный нож. В качестве кузнечных мехов можно использовать бытовой фен или насос для накачки матрасов.

Заточка клинка

Нож из дисковой пилы

Нож из дисковой пилы

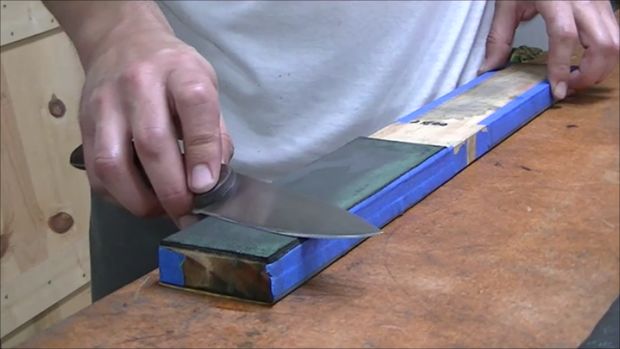

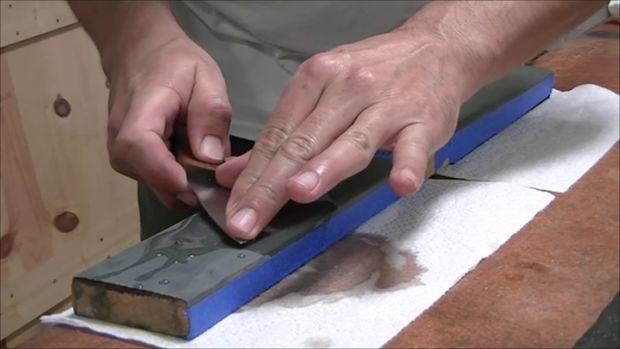

Наконец, я наточил нож об шлифовальный брусок. Он был обернут наждачной бумагой P1000, P1500 и P2000. К нему также был прикреплен кусок кожи. Используя подобный шлифовальный брусок, я могу наточить нож так, что им можно будет бриться.
