Анкер-клин, обзор. WikiСтатья.

С помощью клинового анкера можно надежно осуществить сквозной монтаж изделия к бетону, камню, кирпичу. Выпускаются широком типоразмерном ряду — от М6, М8 до М24.

Можно ли использовать клиновые анкера в других основаниях кроме бетона?

Клиновые анкера

Клиновые анкера разработаны для установки только в твердые бетонные основания. Их нельзя использовать в кирпичной, блочной кладке и растворных швах. Хотя природные материалы, такие как камень и гранит, тоже могут быть достаточно твердыми, но их однородность и удерживающая способность не проверены.

Бетон в отличие от кирпича, камня, блоков и других материалов имеет определенную измеряемую прочность, которая учитывается при проектировании анкерных креплений. Чем выше его прочность, тем выше несущая способность крепления. Если прочность бетона не известна, то в расчет принимается самый низкий класс прочности.

Конструкция анкера-клина такова, что распирающее усилие создается не по всей его длине, а в определенной зоне. Его распорная часть должна упираться в твердый материал. Кирпич, например, довольно хрупкий материал и может иметь полые участки. При большой концентрации напряжения в одном месте он может раскрошиться. Если зона расширения клинового анкера попадет в пустоту, то фиксации вовсе не произойдет.

Блоки из пенобетона и газобетона являются еще более слабым основанием для установки такого анкерного крепления. Стенки отверстия в блоках не имеют достаточной прочности, чтобы противостоять локальным силам расширения, а большие полости в пустотелых блоках создают небезопасные зоны для анкеровки.

Тип и величина нагрузки

Анкер клинового типа должен использоваться только в условиях статического нагружения, то есть прикрепленный груз не должен вибрировать или подвергаться ударным нагрузкам, так как это может ослабить соединение и даже вырвать крепеж. Примером такого использования может стать закрепление флагштока или вибрирующего оборудования. Для таких применений лучшим решением станет химический крепеж.

Расчетные усилия на вырывание и срез для анкерных шпилек разного диаметра приведены в таблице:

 Диаметр, мм  М6  М8  М10  М12  М16  М20
 Бетон В20 (сжатый)    Расчетное усилие на вырыв, кН  4.2  6.0  10.7     13.3  23.3     33.3
 Расчетное усилие на срез, кН  4.0  7.3  11.6  16.8  31.4  49.0
 Бетон В20 (растянутый)    Расчетное усилие на вырыв, кН  2.2  3.3  6.0  8.0  16.7  20.0
 Расчетное усилие на срез, кН  4.0  7.3  11.6  16.8  31.4  49.0

Из таблицы видно, что один и тот же крепеж в сжатой зоне бетона выдерживает почти вдвое большее вырывающее усилие, чем в растянутой зоне с трещинами. Для обеспечения надежности анкерного крепления принимается коэффициент безопасности 4:1, то есть допустимая нагрузка должна составлять 25 % от расчетной вырывающей нагрузки.

Условия эксплуатации

Условия эксплуатации анкеров

Данный вид метизов выпускается из оцинкованной и нержавеющей стали с различной степенью устойчивости к коррозии:

  • углеродистая оцинкованная сталь – для сухих помещений;
  • горячеоцинкованная сталь – для влажных помещений и уличного монтажа;
  • нержавеющая сталь А2 (AISI 304) – для наружного применения и установки под водой;
  • нержавеющая сталь А4 (AISI 316) – для использования в едких средах, погружения в морскую и хлорированную воду.

Минимальная толщина основания

Толщина базового материала не менее важна, так как тонкостенные бетонные конструкции не могут гарантировать заявленную прочность удержания. После установки крепежа, расстояние от его конца до края бетонной плиты должно составлять не менее 1,5 диаметра. То есть, если крепеж М12 устанавливается на глубину 82 мм, то минимальная толщина строительного основания для него – 100 мм.

Расстояние между креплениями

При монтаже конструкций часто возникает вопрос: с каким минимальным шагом устанавливать анкер-клин? Если точки крепления разместить слишком близко друг к другу, то зоны напряжения каждой из них суммируются, и в бетоне может появиться трещина. В справочных материалах по технологии установки анкерных креплений рекомендуется придерживаться следующего правила: межосевые расстояния – не менее 10 диаметров анкера, краевые – не менее 5.

 Диаметр, мм  М6  М8  М10  М12  М16  М20
 Стандартное межосевое расстояние, мм  120  141  180       210  246      303
 Минимальное межосевое расстояние, мм  50  55  60  70  90  110
 Стандартное расстояние от края, мм  60  71  90  105  123  152
 Минимальное расстояние от края, мм  45  50  55  60  70  130

Диаметр и длина анкера

Основными факторами, определяющими несущую способность крепления, являются: прочность бетона, диаметр крепежа и глубина его заделки в основание. Чем тяжелее прикрепляемый объект, тем больше диаметр анкера. При расчете длины необходимо просуммировать три параметра: глубину установки, толщину прикрепляемого элемента и длину выступающего конца шпильки, на который будет накручиваться крепежная гайка с шайбой.

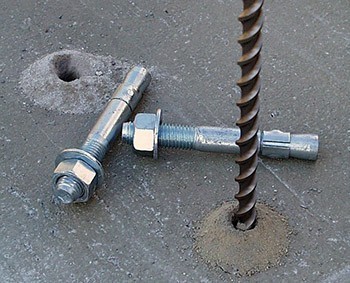

Диаметр и глубина отверстия

Диаметр и глубина отверстия

Диаметр отверстия должен быть равен диаметру клинового анкера. Глубина отверстия и глубина анкеровки – два разных параметра. Глубина анкеровки – это минимальная глубина погружения шпильки ниже поверхности бетона, при которой достигаются минимальные значения нагрузок. Производители обычно указывают эту величину в характеристиках крепежных изделий. Более глубокое погружение возможно, но оно существенно не повлияет на допустимые нагрузки. Длина отверстия должна быть как минимум на 6-12 мм больше глубины заделки крепежа. В этом дополнительном пространстве соберется шлам, образовавшийся в процессе установки.

Конструкция

Анкер-клин состоит из двух деталей:

  1. Стержня (шпильки) с плоской круглой шляпкой (головкой).
  2. Распорного элемента — клина (см. фото).

анкер клин конструкция

Тело основного стержня цилиндрической формы, на всей длине он имеет лыску (проточку), глубина которой на заднем конце уменьшается до нуля. В шляпке эксцентрично к центру расположено отверстие в форме сегмента, в которое вставлен распорный элемент, представляющий в сечении такой же сегмент. Толщина этого элемента на заднем конце сходит на нет. В исходном состоянии (товарный вид) передний конец клина выступает над плоскостью шляпки на 10 мм. В этом положении он закреплен специальным штамповочным изгибом самого клина.

анкер клин чертежИзделие типоразмера 6/40 обладает следующими геометрическими пропорциями: диаметр шляпки — 10 мм, ее толщина — 2,5 мм. Ширина распорного элемента над шляпкой — 5,5 мм, толщина — 2,5 мм. Общая длина стержня со шляпкой — 39 мм, распорного клина — 43 мм. Диаметр основного стержня на заднем конце (где лыска исчезает) — 5,8 мм. Этот размер критически важен, поэтому допуск на него составляет всего ±0,05 мм.

В собранном состоянии анкер-клин представляет собой круглый стержень диаметром не более 6 мм, ограниченный с одной стороны стопорной шайбой с выступающим из ее плоскости концом распорного стержня.

В производстве анкер-клина в России используют углеродистые стали Ст2кп, Ст2сп, Ст2пс, в Китае — Q215, в Европе — DIN EN 10263-4-2002. Для защиты от коррозии применяют цинковое покрытие толщиной 5 мкм (белое или желтопассивированное).

Чем отличается

Приведенные фото клинового анкера наглядно показывают, что он отличается от других анкерных устройств:

  • Рабочая часть болта конической формы;
  • Материал – прочная оцинкованная сталь;
  • Наличие распорного механизма;
  • Высокая надежность крепления.

Единственный недостаток такого анкера – это то, что он используется только один раз, после чего навсегда остается внутри поверхности. Поэтому важно грамотно монтировать болт, заранее просчитав все выгоды и риски.

Применение

Анкер клин рассчитан исключительно на вертикальную установку, и единственное его применение — это крепление тонких материалов к потолку. С его помощью подвешивают:

  • легкие подвесные потолки
  • вентиляционные каналы
  • подконструкции из тонкого металла
  • перфорированные ленты
  • кабельную систему
  • уголки, швеллеры
  • металлические профили
  • рейки из металла
  • светильники

Особенности конструкции и правила маркировки

Анкер клиновой, пришедший на смену обычным гвоздям, при помощи которых практически невозможно добиться высокой надежности крепления тяжеловесных предметов к различным поверхностям, имеет достаточно сложную конструкцию. В нее входят:

  • металлическая шпилька, на наружной поверхности которой имеется резьба;
  • подвижная муфта цилиндрического типа, внешне напоминающая поясок;
  • хвостовик конусообразной формы;
  • гайка, при помощи которой и выполняется фиксация закрепляемого предмета на поверхности.
Устройство клинового анкера

Устройство клинового анкера

На выбор размеров, которыми должен обладать анкер-клин, оказывает влияние как вес закрепляемого изделия, так и толщина крепежной части. Для того чтобы облегчить выбор таких крепежей, их маркировку унифицировали. Понять, что перед вами именно анкер-клин, можно по буквенному обозначению такого изделия – WAM. После этих букв следуют цифры, указывающие на диаметр шпильки, ее длину и тип резьбы на ее поверхности. Например, обозначение анкера клинового типа WAM-06040 указывает на то, что на его шпильку диаметром 6 мм нанесена резьба М6, а длина такой шпильки составляет 40 мм.

Примеры обозначений и особенности клиновых анкеров известных производителей

Примеры обозначений и особенности клиновых анкеров известных производителей

Материал изготовления

По критерию «Материал изготовления» клиновые анкеры подразделяются на три большие группы.

  • в качестве сырья выступает углеродистая конструкционная сталь. В данном случае все крепежные детали с целью повышения коррозионной устойчивости подвергаются оцинкованию. Защитный слой наносится по одной из двух технологий. Это – горячее оцинкование либо оцинковка гальваническим способом;

  • изделия из стали нержавеющей. Их показатель прочности такой же, как и у крепежа из обычной стали. Но подвергать нержавеющие клиновые анкеры процедуре оцинкования нет необходимости. Однако стоимость такого крепежа довольно-таки высокая. Поэтому производители выпускают эту продукцию, преимущественно, под заказ;

  • клиновые анкеры из сплавов специального предназначения. В эту группу также входят такие детали, изготовленные из цветных металлов, например, из латуни. Их эксплуатационные характеристики определяются свойствами компонентов сплава.

Клиновой анкер конструкция и применение.jpg

Химические анкеры

Химический анкер является идеальным способом крепления различных конструкций к ячеистому или пустотелому бетону. Он не пользуется большим спросом только по одной причине – высокой стоимости таких изделий.

Принцип работы базируется на создании монолитного соединения тела болта с материалом основания путём заливки в установочное отверстие жидкого быстротвердеющего двухкомпонентного клеевого состава. Распределяясь по всей длине пробурённой скважины и заполняя собой поры и пустоты, клей максимально равномерно распределяет нагрузку и делает материал в точках крепления более прочным.

В продаже есть множество разновидностей химических анкеров, различающихся составом клеевой смеси, формой выпуска, способами установки. Металлические метизы приобретаются отдельно.

  • В быту удобнее всего использовать ампульные (капсульные) анкеры.

Ампулы подбирают под диаметр шурупа или шпильки. Они разделены на две капсулы, в одной из которых находится основной клеевой состав, а в другой отвердитель. После установки ампулы в отверстие прямо в неё вкручивают метиз, оболочки капсул при этом разрываются, их содержимое смешивается и быстро твердеет.

На торце ампулы углубление для позиционирования шурупа

На торце ампулы имеется углубление для позиционирования шурупа Источник etm.ru

  • Химический анкер в картридже отличается большим объёмом, для монтажа требуется шприц-пистолет.

Компоненты внутри баллона-картриджа разделены перегородкой. Смешиваются они непосредственно на выходе, попадая в смеситель с внутренней спиралью. Стальной крепёж вставляется в монтажное отверстие сразу после заполнения его клеем.

Совет! Для уменьшения расхода клеевой массы при монтаже в пустотные основания рекомендуется использовать сетчатые втулки.

Как правильно использовать химические анкеры, смотрите в этом видео:

Параметры монтажа

     М6  М8  М10  М12  М16  М20
 Диаметр бура, мм  6  8  10       12  16        20
 Длина отверстия, мм       55 65  70  90  110  130
 Глубина установки, мм  49  58  62  82  102  121
 Диаметр отверстия в детали, мм   7  9     12  12  18  22
 Усилие затяжки гайки, Нм  8  15  30  50  100  200

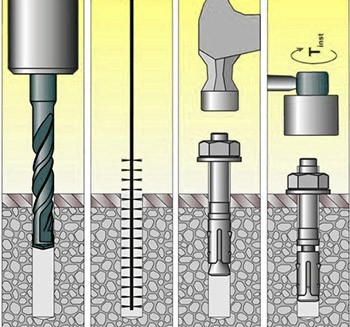

Инструкция по монтажу

Инструкция по монтажу
  1. Отверстие в бетонном основании просверливается буром с твердосплавным наконечником при помощи перфоратора или ударной дрели.
  2. Перед установкой дюбеля важно тщательно прочистить отверстие от бурильной крошки, используя сначала металлический ершик, а затем продувочный насос.
  3. Навинтите гайку на резьбовой конец шпильки, подложив под нее шайбу. Совместите верх гайки с торцом шпильки. Это делается для того, чтобы защитить начало резьбы от повреждения молотком.

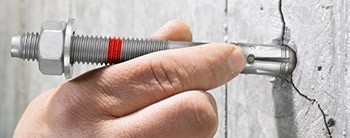

  4. Вставьте крепеж через отверстие в прикрепляемой детали (сквозной монтаж) или непосредственно в материал (предварительный монтаж) и вбейте его ударами молотка.
  5. Завинчивайте гайку сначала от руки, пока шайба не будет плотно прилегать к поверхности, а затем затяните ключом, сделав 3-5 оборотов.

Как правильно подобрать анкер клинового типа?

При подборе анкер-клина и места его использования нужно руководствоваться следующими требованиями:

  1. Глубина бурения должна быть больше длины анкер-клина не менее чем на 5 мм.
  2. Максимальная толщина прикрепляемой детали должна составлять 5 мм для анкер-клина 6/40 и 8 мм для крепежа 6/60.
  3. Минимальная вырывающая сила осевой направленности для анкер-клина 6/40 в бетоне В25 составляет 367 кг массы, для клина 6/60 — 510 кг. Эти данные должны согласовываться с величинами допускаемых нагрузок.

Сколько стоит

Точную цену клинового анкера с гайкой назвать трудно, так как его стоимость варьируется в зависимости от покупаемой партии, курса доллара, удаленности завода, фирмы и размера. Чаще всего производители договариваются с заказчиками лично или по телефону.

Однако средний ценник на самые популярные анкеры S-KA такой (за одну штуку):

  • 8/30 – 25 рублей;
  • 10/10 – 30 рублей;
  • 12/35 – 40 рублей;
  • 20/70 – 300 рублей.

Что следует знать

Если вы отдаете предпочтение такому креплению, как клиновой анкер, то обязательно ознакомьтесь с его техническими характеристиками.

Клиновой анкер - принцип работы, назначение и характеристики

Помните, что установка анкера разрешена только в том случае, если нагрузка на него не менее 1/4 от максимально возможной.

Клиновой анкер - принцип работы, назначение и характеристики

И даже если вам кажется, что вы легко справитесь с установкой такого крепежа, как клиновой анкер, воспользуйтесь инструкцией и изучите технологию максимально подробно.

Клиновой анкер - принцип работы, назначение и характеристики

Назначение

Клиновые анкера широко используются в капитальном строительстве и при домашнем ремонте. В них возникает необходимость, когда нужно закрепить на поверхности стен, пола и потолка тяжелые предметы, брус, металлические конструкции, оборудование, инженерные коммуникации, навесные консоли, колонны, кронштейны, ограждения и перила.

Полезные советы     Обновлено: 16.11.2020 17:10:58

Источник: http://krepcom.ru:443/blog/poleznye-sovety/osobennosti-raboty-s-klinovymi-ankerami/

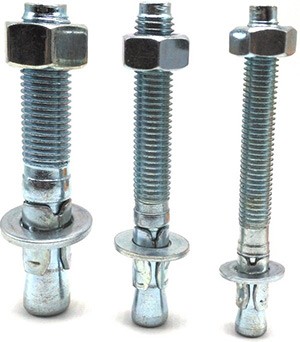

Фото клинового анкера
