Анкера для бетона: устройство, виды, какой выбрать и монтаж

Как выбрать анкерный болт нужного размера и как правильно сориентироваться в маркировке. Как повлияет на эксплуатацию величина анкерного болта? Эти вопросы звучат особенно часто от покупателей, впервые столкнувшихся с этими крепёжными элементами

Что такое анкер: общее понятие

Под словом «анкер» подразумевают крепежное изделие, используемое для фиксации различных предметов на конструкциях из полнотелых твердых материалов – бетона, строительного кирпича, природного камня и др. Для установки такого крепежа следует подготовить отверстие с соответствующими размерами, в котором и будет размещаться болт анкерного типа. Высокая удерживающая способность болта, помещенного в такое отверстие, может обеспечиваться за счет:

  • сил трения (анкерные изделия распорного типа);
  • склеивающих способностей специального состава (химические анкерные элементы);
  • специального упорного элемента, взаимодействующего с внутренними стенками отверстия.
У любого анкера есть распорная часть

У любого анкера есть распорная часть

Наиболее популярным анкером является крепежный элемент, который благодаря особенностям своей конструкции расклинивается внутри отверстия, обеспечивая тем самым высокую надежность создаваемого соединения. Поверхность таких болтов, изготавливаемых из углеродистой стали, покрывается цинковым составом, который исключает риск возникновения и развития коррозии.

Принцип работы и применение

В зонах крепежа с бетоном возникают разные напряжения: кручения, излом, смещение, скалывание, стягивание, отрыв.

Главные основы функционирования анкеров для бетона:

  • в период контактирования вещества основы и крепежа возникает F тр. – давление производится штифтами, железными приспособлениями;
  • иногда при анкеражевании вещество предоставляет противодействие развороту – за счет штуцера крепления, искривленного вида основы, увеличения;
  • усилие в участке сопряжения основы и крепления возмещается касающимися усилиями при замоноличивании или слипании – так действуют закладочные ровные, клейкие скобе.

Изготавливаются из особой стали по ГОСТу, обрабатываются оболочкой,  анти ржавчиной. Палка имеет D= 6-20 мл, L – до 220 мл.

Каждая скоба содержит подобные составляющие:

  • штырь;
  • тело с оболочкой нарезки в этом теле;
  • пробка с особыми выемками.

Болт фундаментный осуществляют главную роль в ситуациях монтажа плиточные конструкции, столпов, лоджиевых выступов, лестничных зон, облицовочных и настенных дорожек, технического оснащения, коммуникаций, вытяжек, верхних осветительных приборов и т.д.

С помощью их укрепляют на стены разное оборудование, навесную мебель.

Что такое анкер по бетону

Анкер по бетону представляет собой элемент, который не только скрепляет необходимые конструкции с несущим бетонным основанием, но и обладает удерживающим эффектом. Метиз выглядит как комбинированный крепеж, состоящий из:

  • стержня – основания с резьбой;
  • гильз и уширителя;
  • втулки и других дополнительных элементов.

Материал, из которого производится крепеж – нержавеющая или оцинкованная сталь, алюминий, латунь. Предусматривается обязательное антикоррозийное покрытие.

Анкеры делают из разных металлов

Размеры анкерных болтов для бетона

Обычно основные размеры анкерного болта указываются в формате, например: М10 12х100. Это обозначение расшифровывается следующим образом: М10 — диаметр резьбы болта, число 12 обозначает диаметр установки в миллиметрах (такого диметра отверстие необходимо просверлить в бетоне перед монтажом), число 100 — это длина анкера в миллиметрах.

Диапазон типоразмеров анкеров, применяемый в быту, как правило, ограничивается данными параметрами: резьба от М6 до М12 при длине от 55 до 160 мм. Разумеется, существует множество других вариантов, но они, скорее, относятся к разряду профессионального или узко специализированного крепежа.

Механические анкеры

Узел держится за счёт раскрытия гильзы из металла в основном материале, тем самым обеспечивая долговечную производительность крепежа.

Плюсы и минусы применения

Главные достоинства анкеров:

  • прочность к растяжениям и ржавчине;
  • элементарность, легкость и большая быстрота установки;
  • устойчивость к активным и статическим перегрузкам различного вида.

Очевидных недочетов у такого образа крепежного материала не наблюдается.

Если только отдельные специфики: значение правильности нанесения метки, верного отбора сверла, установление расстояния дырки, важность применения конкретного комплекта приспособлений.

Испытание крепежных изделий

Для эксперимента по сравнению надежности разных видов анкеров для бетона возьмем забивной анкер, латунный, клиновой и анкерный болт диаметром 8 мм; рамный анкер диаметром 10 мм и химический анкер. Измерять нагрузку и сравнивать крепеж будем с помощью специального прибора ПСО-МГ4. Он используется для испытания крепежа перед тем, как РосТехНадзор даст разрешение на его использование на том или ином объекте капитального строительства.

Испытание забивного анкера

Первым испытание пройдет забивной анкер. Стоимость такого крепежа колеблется в пределах 19-50 руб. за шт. в зависимости от производителя. Установим забивной анкер и осевой резьбовой элемент. Заводим захват прибора под головку болта и прикладываем линейную нагрузку до отказа. На 5,79 кН, т.е. при 579 кг, она начинает падать, соответственно произошел вырыв.

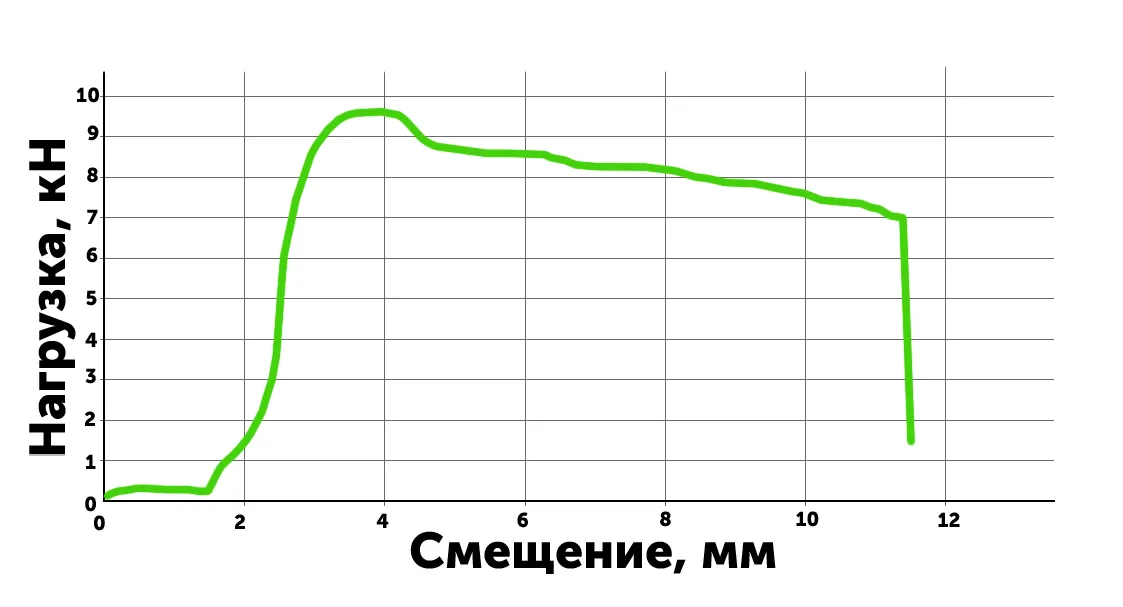

Испытание латунного анкера

Латунный анкер такого же размера будет стоить уже в пределах 50-70 руб. за шт. Установим латунный анкер и осевой резьбовой элемент. Заводим захват прибора под головку болта и прикладываем линейную нагрузку до отказа. При 5,79 кН – показателе предыдущего образца — анкер все еще держится. Нагрузка падает при 6,16 кН. Это примерно 616 кг.


Испытание клинового анкера

В данном размере оцинкованный клиновой анкер будет стоить порядка 18-35 руб. за шт. После установки клинового анкера заводим захват прибора под головку изделия и прикладываем линейную нагрузку до отказа. Нагрузка падает при почти 14 кН. То есть, клиновой анкер выдержал нагрузку в 1,4 т.

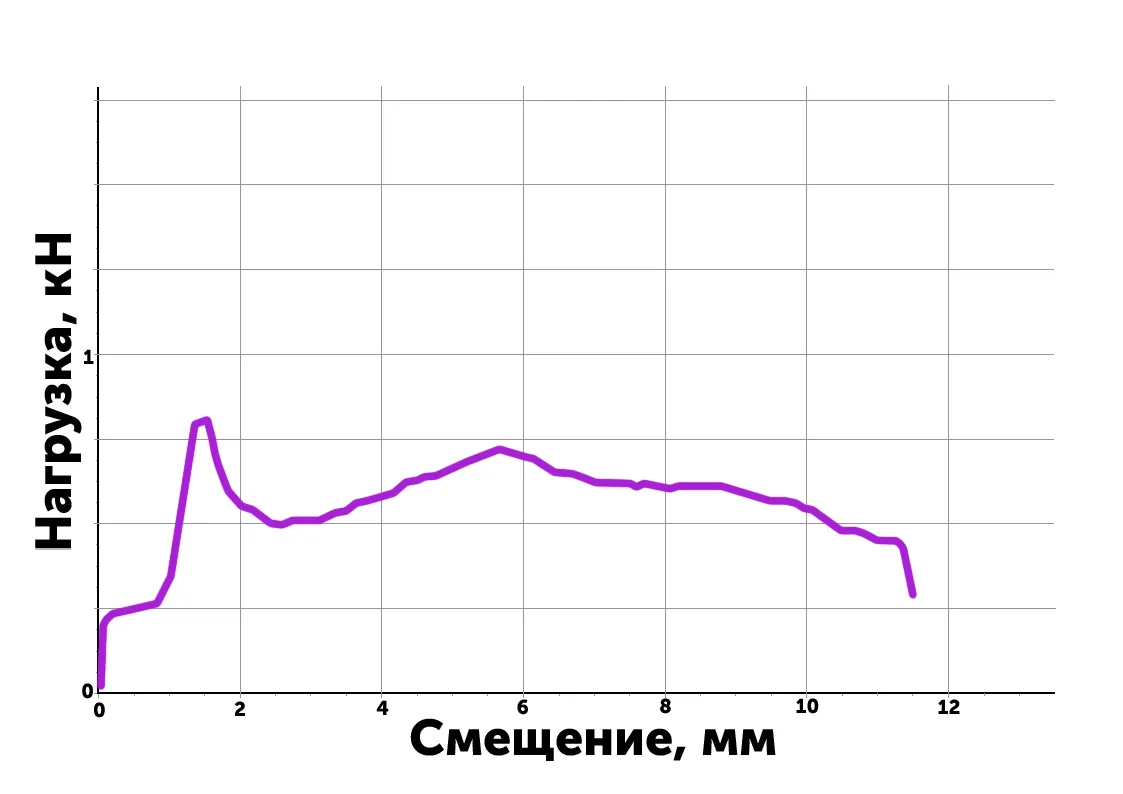

Испытание рамного анкера

Цена данного крепежа составляет около 20-34 руб. за шт. в зависимости от размера. После установки рамного анкера заводим захват прибора под головку изделия и прикладываем линейную нагрузку до отказа. Нагрузка даже не дошла до 1 кН. Итого рамный анкер выдержал всего 84 кг, что еще раз доказывает исключительно бытовое применение данного крепежа.


Испытание анкерного болта

Стоимость этого крепежа варьируется в зависимости от конфигурации в пределах 17-40 руб. за шт. После установки анкерного болта заводим захват прибора под головку изделия и прикладываем линейную нагрузку до отказа. Нагрузка упала на 9,5 кН, что составляет 954 кг. Это очень неплохой показатель для данного крепежа, также предназначенного для бытового использования.


Испытание химического анкера

Производим установку согласно технологии и прикладываем линейную нагрузку до отказа. Вырыв произошел на 22,67 кН. Итого химический анкер выдержал 2,267 т.


Лучшие анкеры для бетона

В эксперименте лучше всех показал себя профессиональный крепеж, имеющий Технические Свидетельства. Клиновой анкер выдержал нагрузку в 1,4 т на одно крепление. Химический анкер, который выдержал нагрузку больше двух тонн, также доказал свою надежность. В сочетании с тем, что в зоне растянутого бетона этот крепеж не создает напряжений, можно сделать вывод, что на сегодняшний день это самый надежный анкер для бетона.

Хуже всех с испытанием справился рамный анкер. Он выдержал всего 84 кг, что доказывает его сугубо бытовое применение.

Остальные анкеры показали средние результаты от 600 до 900 кг. Для бытового применения это очень хорошие показатели. А для промышленного – данные анкеры не предназначены. Поэтому очень важно применять крепеж по его назначению.

Компания «КМП-Трейд» на своем канале YouTube провела испытание на прочность вышеперечисленных видов анкеров для бетона:

Как подобрать крепление?

Особое внимание следует обратить на то, с чего сделан анкерный бот для бетона. Это должна быть нержавеющая сталь, а в идеале — химическая деталь. Эксперты считают, что только такой крепежный элемент можно использовать в строении, что подвергается сырости.

Главным критерием при выборе крепления является количество нагрузки, которое деталь может выдержать. Чтобы правильно подобрать размер анкера для бетонных поверхностей, следует проанализировать материал, из которого сделан объект, вес, прочность и хрупкость. Для пористой структуры подойдет химический болт, а для тяжелых деталей — распорный. К тому же чем сложнее структура сооружения, тем больше должен быть болт. Не следует забывать о соответствии длины детали и ширины конструкции, которая требует фиксации. Они должны соотноситься, ведь в ином случае можно насквозь пробить материал.

Монтаж анкера в бетон

Установка анкера в бетон предполагает предварительное высверливание отверстия. Сверла выбирают в соответствии с диаметром конкретного крепежа. В случае с капсулами и синтетической пастой должен быть оставлен технологический зазор в 2 мм по окружности.

Анкеры для крепления конструкций к бетону

В зависимости от выбранного металлического анкера для бетона существуют различного рода нюансы:

  1. Под цилиндр анкера в классическом исполнении, забивного типа или с шестигранной головкой, кольцом, крюком посадочное место необходимо очистить от пыли.
  2. Распорный анкер предназначен для установки в бетон и каменные полнотелые конструкции. Болты с двумя укороченными втулками можно монтировать в пористое основание или с пустотами. Глубина отверстия должна немного превышать рекомендуемую, к диаметру и чистоте отверстия допустимы погрешности.

Ампульные анкеры имеют колбу из тонкого стекла, которая заполнена жидкой рабочей средой. Ее помещают в готовое отверстие, после чего приступают ко вкручиванию металлического болта. Это приводит к разрушению ампулы и затвердеванию полиэфирной смолы. А стекло в результате выступает в роли армирующего наполнителя.

Состав для инъекции выдавливают в очищенное посадочное место. Далее вставляют втулку. После затвердевания массы можно вкручивать болт, крюк или кольцо. Картриджи для удобства оснащены носиком. А в случае с тубами понадобится строительный пистолет.

Виды анкеров по способу монтажа

Ампульный – представляет собой стеклянную капсулу с двухкомпонентной смесью и предназначен для разового использования. Требует перемешивания непосредственно в отверстии.

Картриджный – клеевой состав расположен в баллоне и перемешивается сразу при подаче. Для ввода в отверстие необходим специальный пистолет.

Некоторые производители выпускают тубы с мерной шкалой, что значительно упрощает процесс подачи и позволяет обойтись без дополнительных инструментов при монтаже.

При соблюдении технологии в процессе проведения строительных работ исключено выдергивание анкера без повреждения самого материала. Это один из самых прочных анкеров, позволяющий выдержать высокие вибрационные и динамические нагрузки. Допускается использование химического анкера под водой и на неподготовленной поверхности.

Регулируемые. К элементам крепления, способным компенсировать усадку, относится анкер, регулируемый по высоте. Он выполнен в форме винта и имеет две квадратные пластины, изготовленные из одного материала с перфорированными отверстиями для крепления шурупами.

Регулируемый анкер устанавливается под столбы и способен отрегулировать горизонтальную поверхность относительно вертикальной.

Технология монтажа анкерных болтов

Прежде всего, в зависимости от толщины основания и массы укрепляемой конструкции, подбирают размер и длину анкерного крепежа.

Просверливают отверстие в основании. Втулка должна входить с натягом. Глубина делается чуть больше длины втулки.

Внимание! После сверления сделано, тщательно прочистите отверстие от остатков основания, крошек и т.п.

В отверстие устанавливают анкер, после этого собирают конструкцию. Установку необходимо производить легкими ударами молотка. Усилие, прикладываемое при закручивании, должно постепенно усиливаться. Не «перестарайтесь»: анкер должен прочно держаться, но не разрушать материал основания.

Забивные анкеры

Забивные анкеры используются в прочных не пористых материалах, представляют собой полые цилиндры с рифленой наружной поверхностью. При установке вколачиваются с помощью молотка в подготовленные отверстия.

Внутри цанги есть резьба, в которую вкручивается крепеж с соответствующей резьбой. Такие анкера изготовляются из стали и латуни.

Где купить анкеры для бетона?

Если вы занимаетесь строительством или продажей всевозможного крепежа, то приобрести его оптом можно в нашей компании. Мы занимаемся производством анкеров, поэтому при обращении к нам вы получаете:

  • доступную цену на анкеры для бетона за счет отсутствия посредников;
  • постоянное наличие на складе;
  • быструю отгрузку в любой регион России;
  • гарантированное качество крепежа за счет контроля на всех этапах производства.

Получить дополнительную информацию и оставить заявку на покупку можно по электронной почте mail@kmp-trade.ru либо связавшись по бесплатному телефонному номеру 8-800-222-75-57.

Для пенобетона

для пенобетона

Пенобетон сегодня используется во многих сферах ввиду плохой горючести, низкой плотности, прекрасных теплоизоляционных свойств и стойкости к перепадам температуры материала. Структура пеноблока представляет собой большое количество застывших пузырьков. Для крепежа материала могут использоваться винты, дюбеля, саморезы. Самый высокий уровень надежности крепления пеноблока обеспечивают пластиковые и химические анкера.

Клиновые анкеры

Клиновые анкеры созданы также для плотных конструкций (бетон) и фиксируются при помощи оригинального двигающегося клина, который при продвижении раскрывает лепестки втулки, когда гаечным ключом затягивают крепеж. Их применяют для прикрепления к стенам конструкций средней тяжести.

Фото анкеров для бетона

Также рекомендуем просмотреть:

  • Лучшая пароизоляция для дома
  • Как выбирать гипсокартон
  • Какой цемент лучше выбрать
  • Виды крепежей для гипсокартона
  • Экструзионный пенополистирол
  • Сухая засыпка
  • Применение бетоноконтакта
  • Виды утеплителей и их свойства
  • Кладочная смесь для кирпича
  • Лучшая затирка для швов плитки
  • Лучшая сухая шпаклевка
  • Какие штукатурные смеси лучше
  • Обзор лучших добавок в бетон
  • Размеры асбестоцементных труб
  • Как выбрать керамическую плитку
  • Какая подложка под ламинат лучше
  • Какую купить пропитку для дерева
  • Обзор лучших гидроизоляционных материалов
  • Какой кирпич лучше
  • Виды профилей для гипсокартона и их применение
  • Как выбрать рубероид для кровли
  • Какой плиточный клей лучше выбрать
  • Материалы для отделки фасадов
  • Лучший монтажный клей для пеноблоков
  • Грунтовка для стен
  • Зачем нужен кварцевый песок
  • Стеклообои в интерьере
  • Виды и свойства герметика
  • Как выбрать гипсокартон

Помогите сайту, поделитесь в соцсетях 😉

Химические анкерные болты для бетона

Крепежное изделие данного вида – это анкерный шуруп по бетону, фиксация которого в отверстии обеспечивается специальным клеевым составом. Клеевой состав, при помощи которого фиксируются химические анкеры, заливается в заранее выполненное и тщательно очищенное отверстие на две трети его длины. В отверстие с клеем устанавливается анкерный болт соответствующего размера. После полного застывания клеевого состава выполняется крепление требуемого предмета.

Аккумуляторный дозатор позволяет вводить клеевой состав быстро и точно

Аккумуляторный дозатор позволяет вводить клеевой состав быстро и точно

Химические анкерные элементы применяют в тех случаях, когда крепеж необходимо выполнить на конструкциях из пористых материалов. Заполняя поры и внутренние полости в таких материалах, клеевой состав обеспечивает надежное сцепление анкера с материалом конструкции. При выполнении всех правил монтажа и использовании качественных материалов выдергивание или вырыв анкера из конструкции, не сопровождающийся ее механическим повреждением, практически невозможен. Испытания, проведенные с крепежными изделиями данного типа, можно увидеть на фото и видео в интернете.

Порядок установки химического анкера

Порядок установки химического анкера

Для получения качественного соединения при использовании анкеров химического типа необходима чистота отверстий, в которые они будут устанавливаться. Для подачи клея в отверстие могут применяться специальные тубы или капсулы, в которых клеевой состав и отвердитель содержатся в необходимых пропорциях.

Таким образом, для бетона разного типа предусмотрены и различные виды анкеров, выбору которых следует уделять особое внимание.

Фото анкеров


Также рекомендуем посетить:

  • Краб система
  • Крепление для унитаза
  • Шуруп глухарь
  • Кронштейн для труб
  • Зажим для троса
  • Пластиковые хомуты
  • Скоба строительная
  • Высокопрочный болт
  • Дюбель распорный
  • Кронштейн для карниза
  • Клиновой анкер
  • Забивной анкер
  • Кронштейны для полок
  • Крепление для раковины
  • Цепь стальная
  • Шуруп по бетону
  • Скоба такелажная
  • Фундаментный болт
  • Дюбель пластиковый
  • Дюбель-шуруп
  • Деревянный крепеж
  • Мебельный крепеж
  • Шпилька резьбовая
  • Дюбель-хомут
  • Крепеж для труб
  • Шестигранный болт
  • Саморезы по металлу
  • Химический анкер
  • Дюбель металлический
  • Металлический крепеж
  • Винтовые гвозди
  • Гровер
  • Дюбель-гвоздь
  • Гвозди
  • Кронштейн для антенны
  • Грузовые крюки
  • Крепеж для телевизора
  • Саморезы по дереву
  • Саморез-сверло
  • Крепеж для пластиковых окон
  • Саморезы кровельные
  • Дюбель для гипсокартона

Post Views: Статистика просмотров 1 038

Для газобетона

Для газобетона подбирают клин. штыри размером 10-15 см. Сходным расположением получается достигнуть наибольшей безопасности и крепости с условием губчатой конструкции вещества. Дополнительно крепкое фиксирование выполняет хим. анкер.
