Браковка стальных канатов

Информация по нормам браковки строп видов: текстильные, цепные, канатные. Правила отбраковки грузоподъемных строп установленные ПБ 10-382-00, ПОТ РМ-007-98.

1. Общие сведения

1.1. Съемные грузозахватные приспособления и тара используются в процессе производства работ по подъему и перемещению грузов с применением подъёмных сооружений. Строповка, обвязка и зацепка твердых грузов для подъема, перемещения и опускания их при выполнении строительно-монтажных, погрузочно-разгрузочных и других работ с применением подъемных сооружений производятся при помощи съемных грузозахватных приспособлений. Перемещать мелкоштучные грузы допускается только в специальной предназначенной для этого таре, чтобы исключить возможность выпадения отдельных частей груза.

Перемещение кирпича на поддонах без ограждения производится только при разгрузке (погрузке) транспортных средств на землю (и с земли), если иное не указано в руководстве (инструкции) по эксплуатации и иных эксплуатационных документах на тару или в ППР. Для подъема и перемещения жидких и сыпучих грузов используется специальная тара (бадьи, лотки, ящики, контейнеры, ковши и т.п.).

1.2. В зависимости от условий производства работ, геометрических размеров и массы груза используют грузозахватные приспособления разных конструкций (стропы, траверсы, захваты и т.п.). Стропы относятся к наиболее простым в конструктивном исполнении грузозахватным приспособлениям и представляют собой гибкие элементы с концевыми креплениями и захватными органами различных конструкций. В качестве гибкого несущего элемента, как правило, используются стальные проволочные канаты, реже — цепи и ленты.

1.3. Стальные канаты имеют высокую удельную несущую способность и гибкость, значительно удобнее в работе и более долговечны, чем канаты из органических растительных волокон или стальные грузовые цепи. Стальной проволочный канат сглаживает динамические нагрузки и надежен, так как разрушение каната происходит не внезапно, как у цепи, а количество оборванных проволок увеличивается постепенно, что позволяет следить за состоянием каната и браковать его задолго до обрыва.

1.4. Преимуществами стальных цепей по сравнению со стальными канатами являются их высокая гибкость, простота конструкции, технологичность и способность огибать острые грани без применения подкладок. Существенными недостатками стальных цепей являются их большая масса, возможность внезапного разрыва вследствие быстрого раскрытия образовавшихся трещин и необходимость тщательного повседневного контроля состояния (износа) звеньев цепи. Кроме того, стальные цепи не допускают приложения динамических нагрузок, а дефекты в металле звеньев цепи трудно обнаружить.

1.5. По числу ветвей стропы разделяют на канатные одноветвевые (1СК), двухветвевые (2СК), трехветвевые (3СК), четырехветвевые (4СК) и универсальные (УСК), цепные одноветвевые (1СЦ), двухветвевые (2СЦ), трехветвевые (3СЦ), четырехветвевые (4СЦ) и универсальные (УСЦ). Простые стропы (СК и СЦ) применяют для навешивания грузов, имеющих специальные приспособления (петли, крюки, рымы, болты и т.п.), универсальные стропы — для строповки грузов обвязкой. Одноветвевой строп с крюком или другим грузозахватным органом обычно применяют для захвата и перемещения грузов, снабженных монтажными петлями или проушинами, скобами и т.п.

1.6. Многоветвевые стропы используют для подъема и перемещения строительных деталей и конструкций, имеющих две, три или четыре точки крепления. Их широко применяют для строповки элементов зданий (панелей, блоков, ферм и т.п.), снабженных петлями или проушинами. При использовании многоветвевого стропа нагрузка должна передаваться на все ветви равномерно, что обеспечивается вспомогательными соединениями.

1.7. Универсальные стропы применяют при подъеме груза, обвязка которого обычными стропами невозможна (трубы, доски, металлопрокат, аппараты и т.п.).

1.8. Траверсы используют для подъема и перемещения длинномерных или крупногабаритных конструкций или оборудования (колонны, фермы, балки, аппараты, трубы и т.п.). Траверсы рассчитаны на восприятие сжимающих или растягивающих усилий. Они предохраняют груз от воздействия сжимающих усилий, возникающих при наклоне груза, и обеспечивают безопасность при его перемещении краном. Траверсы навешивают на крюк крана при помощи косынки с проушиной (кольцом) или гибких или жестких тяг, присоединяемых шарнирно, что полностью освобождает их от изгибающих моментов. Навешивание траверс на крюк крана при помощи жестких и гибких тяг приводит к потере полезной высоты подъема. Канатные стропы на свободном конце заканчиваются крючками различных конструкций, взаимодействующими со скобами изделия или штыревыми замками, укрепленными на траверсе с коушами, вводимыми в гнезда корпуса замка. Штырь выдергивают вручную за прикрепленный к нему канатик (дистанционное управление).

1.9. Захваты являются наиболее совершенными и безопасными грузозахватными приспособлениями, основное преимущество которых — сокращение затрат ручного труда при захвате груза и его укладке краном в проектное положение. Целесообразно применять захваты в тех случаях, когда приходится перемещать однотипные конструкции. Захватами, установленными на стропах, можно быстро закрепить строп за поднимаемые рельсы, швеллеры и балки. При помощи соединительных звеньев и такелажных скоб захваты быстро укрепляют на стропах. На стропах можно также крепить крюки, зажимы для листов, а также другие приспособления.

1.10. Наиболее распространенными видами стальной технологической тары для подъема и перемещения штучных, тарно-штучных, полужидких и жидких грузов, а также грузов, относящихся к категории взрыво- и пожароопасных, являются ящики, бадьи, емкости, бункеры, контейнеры, поддоны и другие пакетирующие приспособления.

Скачать документСКАЧАТЬ ИНСТРУКЦИЮ

Производственная инструкция о порядке осмотра и браковки съёмных грузозахватных приспособлений и тары
Дополнительно в нашей базе инструкций можете скачать инструкцию по охране труда при выполнении стропальных работ.
Если и этого мало, то Поиск на Блоге вам в помощь 😉
На этом всё. Мы ценим, когда вы не проходите мимо и ставите рейтинговые звёздочки к публикуемым заметкам, а также делитесь ссылками на Блог-Инженера.РФ в своих социальных сетях, форумах и т.д. Спасибо за поддержку!
Продолжение следует …

Браковка каната крана

Крановые канаты, должны быть отбракованы, если экспертиза показывает, что ухудшение состояния каната превысило пределы определенных критериев. Общие критерии отбраковки предусматривают, что любой один из факторов, перечисленных ниже, является достаточно серьезным и может привести к негативным последствиям. Тем не менее, ухудшение состояния каната и решение для его снятия, почти всегда, является результатом суммарного эффекта комбинации этих факторов: — обрывы проволок; — уменьшение диаметра; — деформация; — коррозия.

1 Правила контроля стальных канатов

РД 012–97, в соответствии с которым выполняется браковка канатов, рекомендован при изготовлении, эксплуатации, проведении экспертизы, проектировании, монтаже и ремонте подъемных установок для всех частных лиц, предприятий, иностранных компаний, функционирующих в РФ, организаций. Согласно данному документу контроль стальных канатов проводится:

  • периодически: каждые 10 дней;
  • ежесменно: перед началом использования подъемных сооружений.

Также предусмотрены специальные их осмотры с применением дефектоскопов.

Такие осмотры являются обязательными при технических освидетельствованиях.

Фото дефектоскопов стальных канатов, impuls-ndt.ru

Они позволяют контролировать потерю сечения стальных тросов, наличие ржавчины, возможные обрывы и износ наружных и внутренних проволок изделия. Отметим, что все указанные осмотры осуществляются вне зависимости от вида подъемного сооружения, на котором установлен канат.

При проверках повышенное внимание уделяется следующим зонам каната:

  • крепления на кабине, барабане, противовесе;
  • участки, которые проходят через уравнительные, неподвижные и подвижные блоки;
  • внутренние части, где обычно фиксируется повышенный износ конструкции;
  • участки заделки концов изделия.

На фото - проведение контроля стального каната, intron-plus.com

Для качественной оценки канатов рекомендованы такие способы контроля:

  • косвенный (иначе говоря – деформационный): подразумевается, что техсостояние изделия оценивается по интегральной методике по угловым и линейным деформациям;
  • визуальный: осмотр специалистом, который может использовать специальные средства (в частности, те или иные оптические приспособления);
  • дефектоскопический: применяются приборы (дефектоскопы) для проведения ультразвуковой, рентгеновской и магнитоскопии;
  • инструментальный: используются измерительные средства, с помощью коих замеряются такие показатели изделия, как отклонения от показателя прямолинейности, износ проволок, сечение каната.

Основные положения

Принципы проведения осмотра и нормы браковки стальных канатов указаны в специальном документе под номером 12-97. Многим инженерам это покажется странным, ведь обычно на подобные вещи разработаны государственные стандарты. Однако это действительно так. И данный документ устанавливает не только нормы браковки стальных канатов, но и порядок их производства и эксплуатации, монтажа и обслуживания.

Согласно этому руководству металлические тросы и канаты должны тщательно осматриваться на предмет наличия повреждений и изъянов раз в десять дней. Помимо периодического ТО, продукция данного типа в обязательном порядке осматривается перед началом эксплуатации (это не касается лишь лифтов и других систем, в которых тросы скрыты).

Тросы, которые работают в особо опасных условиях и при больших нагрузках, с определенным периодом должны проходить проверку с использованием дефектоскопа. Однако такое устройство стоит довольно дорого, да и работать с ним смогут лишь высококвалифицированные инженеры, у которых за спиной имеются специальные курсы.

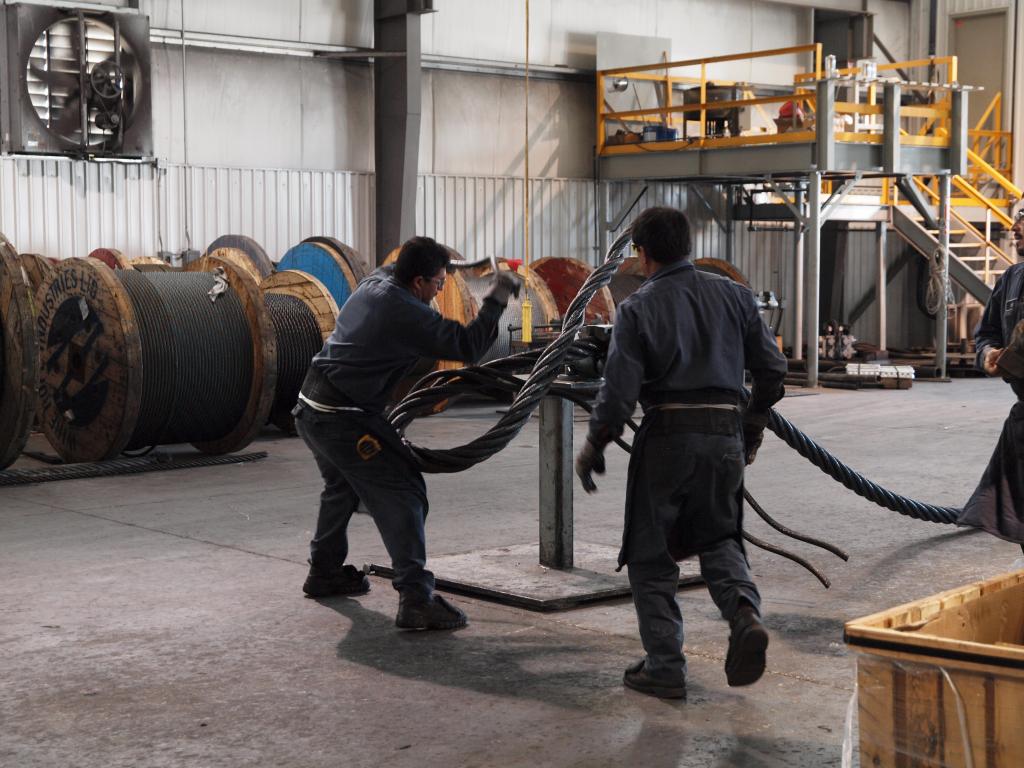

Завод по производству стальных канатов

В каких местах тросы максимально подвержены износу?

Многолетние опыты и исследования закономерностей износа стальных тросов выявить места, максимально подверженные износу и разрушению. Эти наблюдения легли в основу норм браковки стальных канатов подъемных сооружений. В ходе многочисленных опытов и экспериментов было доказано, что тросы начинают терять свои эксплуатационные качества и разрушаться в местах креплений концов, по торцам (оверлок), в местах трения с неподвижными частями конструкции (направляющие, уравнивающие и так далее).

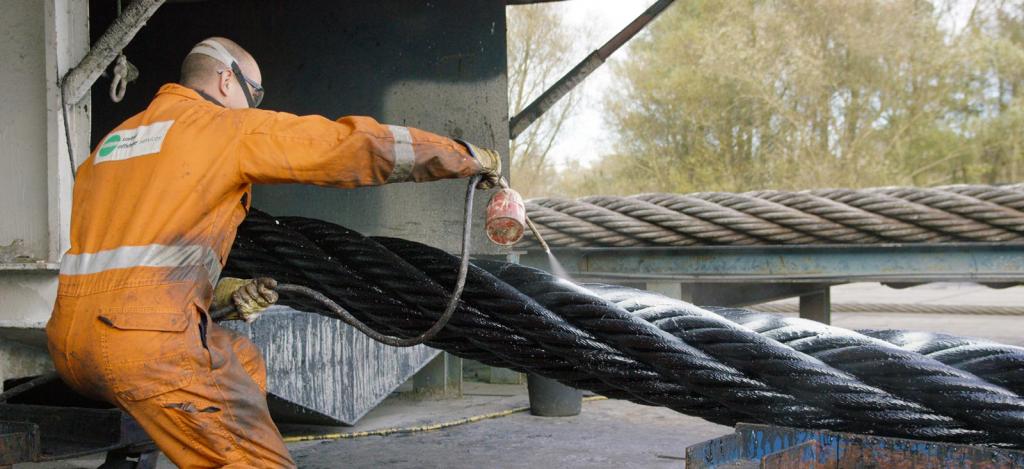

Обработка стального каната большого диаметра

2. Требования безопасности

2.1. Съемные грузозахватные приспособления должны снабжаться паспортом,  клеймом или прочно прикрепленной металлической биркой с указанием номера, грузоподъемности и даты испытания.

Деформация металлоконструкции траверсы и коррозия в результате разрушения лако-красочного покрытия.

Длительная работа траверсы в условиях агрессивной внешней среды и без должной аккуратности технического персонала.

Деформация металлоконструкции траверсы и коррозия в результате разрушения лако-красочного покрытия

Еще один часто встречаемый дефект — это коррозия в результате разрушения лако-красочного покрытия.

В данном примере этот естественный процесс зашел так далеко из-за отсутствия в процессе эксплуатации мероприятий по восстановлению поврежденного лако — красочного покрытия элементов траверсы, а деформация распорной балки произошла по вине водителя погрузчика, проезжавшего мимо и въехавшего в лежащую на земле траверсу.

Канаты

Браковка канатов грузоподъемных кранов, находящихся в эксплуатации, должна проводиться в соответствии с Руководством по эксплуатации крана.

При отсутствии в Руководстве по эксплуатации крана соответствующего раздела браковка производится согласно рекомендациям, приведенным в Правилах устройства и безопасной эксплуатации грузоподъемных кранов.

Для оценки безопасности использования канатов применяют следующие критерии:

  • характер и число обрывов проволок, в том числе наличие обрывов проволок у концевых заделок, наличие мест сосредоточения обрывов проволок, интенсивность возрастания числа обрывов проволок;
  • разрыв пряди;
  • поверхностный и внутренний износ;
  • поверхностная и внутренняя коррозия;
  • местное уменьшение диаметра каната, включая разрыв сердечника;
  • уменьшение площади поперечного сечения проволок каната (потери внутреннего сечения);
  • деформация в виде волнистости, корзинообразности, выдавливания проволок и прядей, раздавливания прядей, заломов, перегибов и т.п.;
  • повреждения в результате температурного воздействия или электрического дугового разряда.

Пример определения числа обрывов наружных проволок показан на рис. 2.3.

Канаты кранов, предназначенных для перемещения расплавленного или раскаленного металла, огнеопасных и ядовитых веществ, бракуют при вдвое меньшем числе обрывов проволок.

браковка каната - определение числа обрыва наружных проволок

При уменьшении диаметра каната в результате поверхностного износа или коррозии на 7 % и более по сравнению с номинальным диаметром канат подлежит органического сердечника браковке даже при отсутствии видимых обрывов проволок.

При уменьшении диаметра каната (на 3 % от номинального диаметра у некрутящихся канатов и на 10 % у остальных канатов) в результате повреждения сердечника — внутреннего износа, обмятия, разрыва — канат подлежит браковке даже при отсутствии видимых обрывов проволок (рис. 2.4).

браковка каната - местное уменьшение диаметра каната

При уменьшении первоначального диаметра наружных проволок в результате износа или коррозии на 40 % и более канат бракуется.

Износ или коррозия проволок по диаметру определяется с помощью микрометра или иного инструмента, обеспечивающего аналогичную точность.

Если груз подвешен на двух канатах, то каждый бракуется в отдельности, причем допускается замена одного, более изношенного, каната.

Нормы браковки каната в зависимости от поверхностного износа или коррозии

Уменьшение диаметра проволок в результате

поверхностного износа или коррозии, % 10 15 20 25 30 и более

Число обрывов проволок, % от норм 85 75 70 60 50

Для оценки состояния внутренних проволок, т. е. для контроля потери металлической части поперечного сечения каната (потери внутреннего сечения), вызванной обрывами, механическим износом и коррозией проволок внутренних слоев прядей (рис. 2.5), необходимо подвергать канат по всей длине дефектоскопии. При регистрации при помощи дефектоскопа потери сечения металла проволок, достигшей 17,5 % и более, канат бракуется. Необходмость применения дефектоскопии стальных канатов определяют согласно требованиям нормативных документов в зависимости от типа и назначения крана.

При обнаружении в канате одной или несколько оборванных прядей канат к дальнейшей работе не допускается.

Волнистость каната характеризуется шагом и направлением ее спирали (рис. 2.6). При совпадении направлений сдирали волнистости и свивки каната и равенстве шагов спирали волнистости Нв и свивки каната Нк канат бракуется при db≥1,08dk, где dв — диаметр спирали волнистости, dк — номинальный диаметр каната.

браковка стального каната - виды повреждений

При несовпадении направлений спирали волнистости и свивки каната и неравенстве шагов спирали волнистости и свивки каната или совпадении одного из параметров канат подлежит браковке при dв≥4/3dк.

Длина рассматриваемого отрезка каната не должна превышать 25dк.

Канаты не должны допускаться к дальнейшей работе при обнаружении:

  • корзинообразной деформации (рис. 2.7);
  • выдавливания сердечника (рис. 2.8);
  • выдавливания или расслоения прядей (рис. 2.9);
  • местного увеличения диаметра каната (рис. 2.10);
  • местного уменьшения диаметра каната (см. рис. 2.4);
  • раздавленных участков (рис. 2.11);
  • перекручиваний (рис .2.12);
  • заломов (рис. 2.13);
  • перегибов (рис. 2.14);
  • повреждений в результате температурных воздействий или электрического дугового разряда.

Для перехода на следующую страницу воспользуйтесь постраничной навигацией ниже

Страницы: 2

Роль коэффициента запаса прочности

Этот показатель является очень важным. И его значение численно равняется отношению усилия разрыва к показателю натяжения троса. В соответствии с требованиями государственной инспекции по охране труда установлены нормы значений коэффициента прочности для различных канатов. Так, для канатов, которые не испытывают значительных нагрузок при работе (легкий режим эксплуатации), это значение не должно опускаться ниже 5. Для тех тросов, которые работают в тяжелых условиях и испытывают огромные нагрузки, значение коэффициента прочности не должно падать ниже 6. Выделяется также и промежуточный тип тросов, предназначенных для работы в среднем режиме. Значение коэффициента прочности таких канатов не может быть ниже 5,5.

Проверку коэффициента прочности можно отнести к разрушающему контролю качества и браковки если не одного отдельно взятого стального каната, то целой партии. Для проведения подобных испытаний необходимо иметь в наличии сложное и дорогостоящее оборудование.

4. Порядок осмотра и браковки съемных грузозахватных приспособлений и тары

4.1. Согласно требованиям «Правил безопасности опасных производственных объектов, на которых используются подъемные сооружения» (утв. приказом Ростехнадзора от  12.11.2013 г. N 533 стропальщики и крановщики (операторы) должны проводить осмотр грузозахватных приспособлений перед их применением, при этом следует использовать браковочные показатели, приведенные в их руководстве (инструкции) по их эксплуатации.

4.2. Специалисты, ответственные за содержание подъемных сооружений в работоспособном состояние и специалисты, ответственные за безопасное производство работ с применением подъемных сооружений производить осмотр грузозахватных приспособлений в следующие сроки:

траверс, клещей, захватов и тары — каждый месяц;

стропов (за исключением редко используемых) — каждые 10 дней;

редко используемых съемных грузозахватных приспособлений — перед началом работ.

4.3. При осмотре канатных стропов необходимо обращать внимание на состояние канатов, коушей, крюков, подвесок, замыкающих устройств, обойм, карабинов и места их крепления.

4.4. Для оценки безопасности использования канатов применяют следующие критерии:

характер и число обрывов проволок, в том числе наличие обрывов проволок у концевых заделок, мест сосредоточения обрывов проволок, интенсивность возрастания числа обрывов проволок;

разрыв пряди;

поверхностный и внутренний износ;

поверхностная и внутренняя коррозия;

местное уменьшение диаметра каната, включая разрыв сердечника;

деформация в виде волнистости, корзинообразности, выдавливания проволок и прядей, раздавливания прядей, заломов и т.п.;

повреждения в результате температурного воздействия или электрического дугового разряда.

4.5. Канатный строп подлежит браковке, если число видимых обрывов наружных проволок превышает указанное в таблице.

Стропы из канатов двойной свивки

Число видимых обрывов проволок на участке канатного стропа длиной

3d

6d

30d

4

6

16

Примечание. d — диаметр каната, в миллиметрах.

4.6. Браковка деталей стропа (колец, петель и крюков) должна производиться:

при наличии трещин;

при износе поверхности элементов или местных вмятин, приводящих к уменьшению площади поперечного сечения на 10 %;

при наличии остаточных деформаций, приводящих к изменению первоначального размера элемента более чем на 5 %.

4.7. Не допускаются к эксплуатации стропы:

имеющие дефекты;

при отсутствии или повреждении маркировочной бирки;

с деформированными коушами или износе их с уменьшением сечения более чем на 15 %;

имеющие трещины на спрессованных втулках или при изменении их размера более чем на 10 % от первоначального;

с признаками смещения каната в заплетке или втулках;

с поврежденными или отсутствующими оплетками или другими защитными элементами при наличии выступающих концов проволоки у места заплетки;

с крюками, не имеющими предохранительных замков.

4.8. Цепной строп подлежит браковке, если будут обнаружены следующие дефекты:

обрыв звена;

изгиб или износ крюка в звене более 10 % от первоначального размера;

удлинение звена цепи более 3 % от первоначального размера;

уменьшение диаметра сечения звена цепи вследствие износа более 10 % .

4.9. При осмотре захватов необходимо проверять состояние рабочих поверхностей, соприкасающихся с грузом. Если на них имеется насечка, то затупление или выкрашивание зубчиков не допускается. Захват подлежит браковке, если будут обнаружены изгибы, изломы рычагов или износ и повреждение соединительных звеньев. Металлические траверсы, состоящие из балок, распорок, рам и других элементов, подлежат браковке при обнаружении деформаций со стрелой прогиба более 2 мм на 1 м длины, трещин в местах резких перегибов или изменении сечения сварных элементов, а также при повреждении крепежных и соединительных звеньев.

4.10. При осмотре тары необходимо особенно тщательно проверять:

появление трещин в захватных устройствах для строповки;

исправность фактических устройств и замковых устройств крышек;

отсутствие дефектов в сварных соединениях, целостность маркировки.

Тара бракуется в следующих случаях:

тара не замаркирована;

не указано назначение тары;

имеются неисправные строповочные узлы;

помяты или разорваны борта;

имеются трещины и другие дефекты в сварных соединениях.

4.11.При осмотре текстильных стропов на полимерной основе необходимо обратить внимание на состояние лент, швов, крюков, скоб, замыкающих устройств, обойм, карабинов и мест их креплений. Стропы не должны допускаться к работе, если:

отсутствует клеймо (бирка) или не читаются сведения о стропе, которые содержат информацию об изготовителе, грузоподъемности;

имеются узлы на несущих лентах стропов;

имеются поперечные порезы или разрывы ленты независимо от их размеров;

имеются продольные порезы или разрывы ленты, суммарная длина которых превышает 10 процентов длины ленты ветви стропа, а также единичные порезы или разрывы длиной более 50 миллиметров;

имеются местные расслоения лент стропа (кроме мест заделки краев лент) на суммарной длине более 0,5 метра на одном крайнем шве или на двух и более внутренних швах, сопровождаемые разрывом трех и более строчек шва;

имеются местные расслоения лент стропа в месте заделки краев ленты на длине более 0,2 метра на одном из крайних швов или на двух и более внутренних швах, сопровождаемые разрывом трех и более строчек шва, а также отслоение края ленты или сшивки лент у петли на длине более 10 процентов длины заделки (сшивки) концов лент;

имеются поверхностные обрывы нитей ленты общей длиной более 10 процентов ширины ленты, вызванные механическим воздействием (трением) острых кромок груза;

имеются повреждения лент от воздействия химических веществ (кислоты, щелочи, растворителя, нефтепродуктов) общей длиной более 10 процентов ширины ленты или длины стропа, а также единичные повреждения более 10 процентов ширины ленты и длиной более 50 миллиметров;

присутствует выпучивание нитей из ленты стропа на расстояние более 10 процентов ширины ленты;

имеются сквозные отверстия диаметром более 10 процентов ширины ленты от воздействия острых предметов;

имеются прожженные сквозные отверстия диаметром более 10 процентов ширины ленты от воздействия брызг расплавленного металла или наличие трех и более отверстий при расстоянии между ними менее 10 процентов ширины ленты независимо от диаметра отверстий;

имеется загрязнение лент (нефтепродуктами, смолами, красками, цементом, грунтом) более 50 процентов длины стропа;

присутствует совокупность всех вышеперечисленных дефектов на площади более 10 процентов ширины и длины стропа;

присутствует размочаливание или износ более 10 процентов ширины петель стропа.

Запрещается эксплуатация стропов со следующими дефектами и повреждениями металлических элементов (колец, петель, скоб, подвесок, обойм, карабинов, звеньев):

трещинами любых размеров и расположения;

износом поверхности элементов или наличием местных вмятин, приводящих к уменьшению площади поперечного сечения на 10 процентов и более;

наличием остаточных деформаций, приводящих к изменению первоначального размера элемента более чем на 3 процента;

повреждением резьбовых соединений и других креплений.

4.12. Результаты осмотра съемных грузозахватных приспособлений и тары должны заноситься в специальный журнал.
