Держак для сварочного аппарата: самодельные и заводские образцы, их устройство

Как сделать держак в форме трезубца для сварочного аппарата. Конструкция наиболее удобного и безопасного держателя электродов. Цанга к оборудованию для сварки.

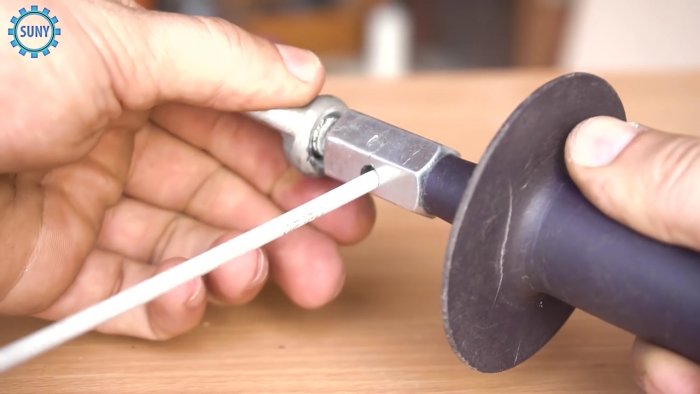

Какие материалы понадобятся

  • Болт (35 мм) и шпилька (70 мм) с резьбой на 12;
  • Удлиненная гайка (25-30 мм);
  • Две обычные гайки;
  • Стяжная гайка (барашковая);
  • Пластиковый держатель (боковая ручка) «болгарки».

Классификация держателей электродов

Главной задачей этого инструмента стоит закрепление электрода, подведение рабочего тока и осуществление полного управления в процессе сварки. Из этого следуют обязательные требования, которые предъявляются к такому оборудованию:

  • Сварочный Держак ТрезубецНадёжная и крепкая фиксация электродов различных диаметров в разных положениях.
  • Качественный контакт для стабильной токопередачи.
  • Высокий срок службы и стойкость к сложным условиям эксплуатации.
  • Удобство работы и хвата в руке, отсутствие лишней нагрузки и дискомфорта.

Развитие сварочного оборудования и требуемой оснастки повлияло и на держатели, которые также модернизировались и развивались, расширяя представленный ассортимент на рынке электрододержателей.

В основном держатели для сварочного аппарата можно разделить на специализированные и универсальные, изготовление которых регламентируется требованиями ГОСТа:

  • Самодельный держак для сваркиДержатель зажим-прищепка, пружинный или рычажный, который обладает очень простой конструкцией, и низкой ценой — самый популярный среди мастеров вариант. Может быть, выполнен в различных модификациях, различия которых в совместимости с большинством сварочных аппаратов и полной изоляцией поверхностей сварочного держателя электродов. Обеспечивает высокое качество рабочего шва, эффективный уровень энергосбережения и автоматический поджог электродуги.
  • Вилка-трезубец или цанга. В обычном представлении очень спорный вариант, запрещённый к эксплуатации в большинстве стран мира из-за незащищенной поверхности, находящейся под напряжением и создающей постоянную опасность причинения серьёзной травмы для человека. Автоматизированный вариант считается более безопасным при работах, а также может обеспечить высокий уровень выполняемых работ и их эффективность. Основываясь на практике, большинство мастеров, кто использовал такой вид, получили ожоги и удары током даже со смертельным исходом.
  • Винтовой держатель позволяет крепко закрепить катод. Основным недостатком отмечается постоянное закручивание и откручивание винта в зажимном устройстве при смене рабочего электрода.
  • Безогарковый электрододержатель позволяет оперативно вставлять новый материал и полностью исключает получение неиспользованных частей электрода. Конструкция устроенна так, что электрод фиксируется привариванием катода к концу изолированного стержня и поэтому полностью расходуется при работе.

Самодельный держатель  для сваркиНаряду с вышеприведёнными вариантами, существует ещё и специализированные держатели, которые предназначаются для создания определённого вида швов и изделий. К таким моделям можно отнести держатели для нескольких электродов одновременно или для работы под напряжением трехфазной дуги. Основным отличием считается большой вес и сложная конструкция, что относит такие модели к специализированным и не имеющим широкого применения. Каждый мастер индивидуально под себя делает выбор нужного оборудования, основываясь на личных потребностях и условиях работы.

Требования к держателям

Удерживающее приспособление для электродов является очень важным узлом, хоть его конструкция и довольно проста. Далее приведены некоторые требования:

  • должна обеспечиваться надлежащая диэлектрическая и теплоизоляционная защита;
  • провод должен крепиться надежно;
  • должно обеспечиваться надежное удерживание стержней;
  • огарок должен легко заменяться на новый стержень.

Как сделать электродержатель своими руками?

Существует несколько возможностей для создания электродержателей – выбирать вариант придется вам, исходя из определенных требований и ваших личных возможностей. В любом случае, на создание этого инструмента у вас уйдет буквально несколько часов, зато вы сможете сберечь немало финансовых средств.

Своими руками – инструкция:

  1. Для создания первого электродержателя нам понадобится отрезок медной или металлической трубы длиной 25 см. С одной стороны мы привариваем к ней пластину из металла с сечением 3х2,5 см, лучше всего, если она будет выполнена в форме половины кольца с диаметром 5-6 см с загнутым краем. Со второй стороны труба должна быть сплющена, в ней нужно создать отверстие с помощью дрели. Через это отверстие мы будем крепить наконечник сварочного кабеля с помощью болта М8. Сверху на нее устанавливается часть дюритового шланга.
  2. Второе устройство изготавливаем из трубы длиной приблизительно в 30 см. С двух сторон на расстоянии около 3 см от конца с помощью ножовки создаем выемку, ее глубина должна быть не более 1,5 см. Чтобы у вас была возможность прижимать электроды к держателю, обязательно над выемкой привариваем небольшую металлическую проволоку, диаметр которой должен составлять примерно 0,6 см. Вторая сторона также предназначена для создания отверстия (диаметр около 0,8 см). Используя винт М8 и клеммы, присоединяем часть кабеля к держателю. Сверху мы надеваем резиновый шланг, подобрав его по внутреннему диаметру.
  3. Для создания следующего инструмента используем металлический уголок длиной 3 см. Чтобы вы смогли зажать внутри электрод, на внутренней части уголка привариваем пружинную проволоку, диаметр которой должен составлять около 0,4-0,5 см. С обратной стороны просверливаем отверстия для установки винта М8, к которому в будущем крепим кабель, поверху надеваем дюритовый шланг. На одном конце уголка в 1 см от края сверлим отверстие диаметром в 0,4 см. Оно нужно, чтобы мы при работе смогли быстро и удобно менять электроды.

Основные нюансы для правильного выбора

Выбор правильного держателя — очень ответственное занятие, от которого зависит то, насколько будет безопасна и комфортна работа сварщика. При выборе нужно обращать внимание на следующие параметры:

Технические характеристики

Очень важным моментом функциональности должно быть соответствие инструмента сварочной мощности аппарата. При выборе держателя с меньшим рабочим током возможен выход его из строя с дальнейшим разрушением. В обратной ситуации при выборе держателя с запасом могут возникнуть трудности в работе, излишняя физическая нагрузка и неудобство при работе. Поэтому обязательно нужно выбирать держак, который соответствует силовым показателям сварочного аппарата и диапазону электродов, которыми будет производиться сварка деталей.

Габаритные показатели

Держатель электрода своими рукамиДля комфортной работы инструмент должен быть максимально компактным и лёгким. Лишний вес и запас прочности никак не скажется на проведение краткосрочных работ по сварке, а при длительной работе он может вызвать сильны дискомфорт и перенапряжение мышц с последующим снижением качества сварочного шва. Агрессивная среда эксплуатации инструмента должна компенсироваться просчитанным запасом прочности для исключения преждевременного выхода из строя. Корпус, рукоять и изолирующие элементы, как правило, производятся из пластика с высокой степенью изоляции.

Профессиональные мастера рекомендуют к выбору инструмент с массивным литым зажимом, который в отличие от наборных пластинчатых прищепок не подвержен сильному износу. Максимальной надёжностью отличается винтовой вид, у которого фиксация электрода происходит при помощи зажимного винта. Закрепляя его в одном положении, тем самым обеспечивается надёжный контакт.

Ценовая политика

Выбор различных держателей на рынке очень велик. Цены могут варьироваться от 100 до 10 тысяч рублей. Следует брать во внимание, что дешёвые модели конструктивно могут не отличаться от дорогих брендовых. Цену может оправдать только применение наиболее качественных материалов с правильной подгонкой и установкой деталей. Но даже при этом дорогая модель не рассчитана на длительное и активное применение в несколько рабочих смен мастерами.

Дешёвые и простые модели оправдают себя в быту для разовых работ начинающими мастерами, которые не имеют серьёзных требований к инструменту и не готовы вкладывать большие суммы в него.

Сварочный держатель своими рукамиК дополнительным советам можно отнести рекомендацию по покупке запасного держателя, который сможет выручить при неожиданном выходе из строя основного инструмента. Не стоит забывать, что держатель не только подразумевает под собой его правильное применение при работах, но и также соответствующий уход. У инструмента требуется смазывать подвижные элементы, не подвергать излишнему воздействию в агрессивных средах, правильно хранить и транспортировать, а также очищать контактирующие поверхности, чтобы исключить их обгорание при плохом контакте. Благодаря этому держатель обязательно прослужит долгий срок.

Какие особенности приспособления следует учитывать

Ниже кратко сформулированы наиболее значимые особенности устройства, которым нужно обязательно уделить внимание:

  • Эргономичность, вес, линейные размеры.
  • Состояние зажимного устройства: надежность контакта между губками и катодом, качество обработки поверхности.
  • Качество изоляции рукоятки. Сотня вольт может не только напугать, но и запросто убить.
  • Максимальный рабочий ток и диаметр совместимых с держателем электродов.
  • Надежность присоединения сварочного кабеля. Лучшее соединение — пропаянное, следом за ним по качеству идет резьбовое. Китайские обжимные соединения лучше оставить на полке.

Правильно подобранный в магазине или добротно изготовленный своими руками держатель для сварочного аппарата обеспечит возможность заниматься любимым делом, не отвлекаясь на мелочи вроде выпавшего стержня или отвалившегося кабеля.

Держатель электродов для сварочного аппарата

Держак для сварочного аппарата своими руками

Сварка стала самым надежным и быстрым способом создания неразъемных соединений металлических деталей. Неотъемлемой частью любого аппарата ручной сварки является держатель для электрода. Различные конструкции объединяет одно — приспособление служит для замыкания электрической цепи и направления электрода в зону сварочных работ.

Держатель для сварочного аппарата

Требования к держателям

Вне зависимости от деталей конструкции, держак для сварки должен удовлетворять следующие требования:

  • обеспечение изоляции сварщика от высокого напряжения;
  • теплоизоляция рукояти держателя;
  • надежное закрепление провода;
  • низкое сопротивление для пропускания токов до сотен ампер;
  • надежная фиксация электрода;
  • быстрая и удобная замена использованного электрода на новый.

Хороший держатель электродов должен:

Держатель электродный должен соответствовать следующим обязательным требованиям:

  1. Надежность и уверенность фиксации электрического проводника любых диаметров в необходимом положении.
  2. Возможность быстрого изменения угла выхода электрода.
  3. Хороший и полноценный контакт.
  4. Обеспечение быстрой замены электрода.
  5. Долговечность использования.
  6. Легкость прибора.
  7. Изоляция токоведущих частей.
  8. Возможность проведения сварки в труднодоступных местах.

О чем не следует забывать

На протяжении всех работ использовались такие инструменты, как дрель, болгарка и сварочный аппарат. Все они требуют повышенного внимания, т. к. несоблюдение элементарных правил безопасности и пренебрежение к средствам индивидуальной защиты (рабочие рукавицы, очки, сварочная маска и спецодежда с длинным рукавом из негорючих материалов) может стать причиной травм, иногда достаточно серьезных.

Как сделать надежный держатель для электрода

Резюмируем

Каждый сварщик решает сам приобрести держатель в магазине или изготовить его самостоятельно. Но, как показывает практика, целесообразно делать самодельные приспособления, как по соображениям финансовых затрат, так и по удобству эксплуатации.

Популярные производители

Перейдем к популярным производителям держателей для электродов.

Telwin — мировой лидер по изготовлению сварочных аппаратов, систем резки и зарядных устройств. Итальянская компания предлагает держатели под одноименной торговой маркой.

Пружинные электрододержатели для сварочных работ немецкой компании ABICOR BINZEL отличаются следующими характеристиками: высокопрочная и теплоизолирующая рукоятка; жесткая фиксация динода в четырех положениях; эргономичность; прочность; универсальность использования.

Компания Trafimet основана в 1974 году в итальянском городе Винченца. Производитель предлагает инструменты пружинного типа, обладающие следующими техническими параметрами: небольшой вес агрегата; надежность; неприхотливость в эксплуатации.

Российская выпускает инверторное оборудование. Держатели от данного производителя изготовлены с соблюдением всех государственных стандартов; позволяют проводить сварку во всех положениях, а также в труднодоступных местах.

Читать также: Как выбрать бензиновый триммер для травы

Как сделать держак для сварки своими руками
Шведский концерн
ESAB является одним из мировых лидеров по производству оборудования, материалов, аксессуаров, средства защиты и других принадлежностей для сварки. Широкий ассортимент включает также электрододержатели винтового типа, характеризующиеся максимальную безопасность и качество работ. См. ролик выше.
Головной офис и производство предприятия EWM расположены в немецком городе Мюндерсбах. Компания специализируется на изготовлении и реализации широкого ассортимента оборудования, в том числе и электрододержателей различного типа.

Российская торговая марка BRIMA занимает одну из ведущих позиций на рынке оборудования, комплектующих и материалов для сваривания. Электрододержатели рассчитаны на три группы потребителей: бытовые, профессиональные и промышленные.

Компания SANTOOL — надежный производитель и поставщик качественной продукции для сварки. Оборудование выпускается под несколькими торговыми марками. Приборы обладают надежной фиксацией, электропроводящие части изолированы от случайного прикосновения.

Российское предприятие Skrab реализует продукцию под собственным одноименным брендом, а также поставляет профессиональное оборудование от ведущих производителей. Оснащение применяется во многих сферах деятельности.

СИБРТЕХ — отечественный производитель высококачественного инструмента и оборудования. Компания предлагает электрододержатели клещевого типа. При работе с агрегатами важно, чтобы электроведущие части не соприкасались со свариваемым изделием или руками человека. По продукции данного производителя были замечания, смотрите видео выше и ниже.

Итальянское предприятие Quattro Elementi занимается изготовлением и реализацией оборудования, материалов и аксессуаров. Продукция выпускается под торговой маркой Ergus.

Компания Корд — крупнейший российский изготовитель инновационного оборудования и аксессуаров для сварки. Представленные в ассортименте зажимы созданы в соответствии с нормами ГОСТа и имеют различный тип конструкции.

В 2014 московская открыла собственное производство электрододержателей и клемм заземления под торговой маркой «Сатурн«. Зажимы просты в использовании, идеально подходят для сварочных инверторов как бытового, так и профессионального уровня.

( 1 оценка, среднее 4 из 5 )

Самодельный пенал для хранения электродов

Варите металл сухими электродами. Большинство начинающих сварщиков знают об этом. Обычно электроды сушат в бытовой духовке, кладут на батарею, или прокаливают в специально предназначенной для этого электрической печи. Основной вопрос в том, как сохранить электроды сухими и защитить их от влаги, содержащейся в воздухе, например, при длительном хранении в бытовке.

IvenПользователь FORUMHOUSE

Я пробовал варить электродами, которые просушивал пару дней назад. Не понравилось. Сильно стреляют. Много брызг. Шов хоть и получается, но приходится зачищать много металла. Сушить электроды прямо перед сваркой неудобно. Хочу сделать что-то вроде пенала для хранения уже высушенных электродов в гараже. Подскажите, из чего и как его проще изготовить?

ДжиперМодератор-консультант FORUMHOUSE

Недорогой тубус для хранения сухих электродов можно сделать из пластиковой канализационной трубы диаметром 5 см. Ещё потребуются соединитель и заглушка. Девайс получается дешевым, прочным и герметичным. При желании электроды можно разложить по разным тубусам по маркам и диаметрам.

OnozdrachoffПользователь FORUMHOUSE

Я сделал пенал для хранения электродов так:

  1. Взял обрезок канализационной трубы диаметром 5 см.
  2. Пластиковую бутылку на 0.5 л.
  3. Трубу отрезал по длине электродов, а бутылку разрезал пополам.
  4. Торец трубы обмотал двусторонним скотчем.
  5. На трубу надел половинку бутылки.
  6. Нагрел место соединения и пластик намертво, как термоусадка, обжал трубу.

Затем я просушил электроды. Рассовал их по тубусам и закрутил крышки.

Аналогичный вариант повышенной ёмкости из канализационной трубы 110-ки и пластиковой бутылки на 5 л.

В тубус помещается 5 кг электродов.

А это пенал для хранения электродов Leonidd. Принцип изготовления аналогичен тубусу выше.

Только горлышко от 5-ти литровой бутылки вклеивается в трубу.
