Статья рассматривает процесс изготовления простых держателей, подставок и полочек для ручного инструмента домашней мастерской.

Настенный держатель для струбцин

Столярные струбцины зачастую свалены в кучу или стоят в углу домашней мастерской. Соорудите для них полку-держатель из отходов древесины и куска листового материала.

Настенный держатель для струбцин - фото.

На нашем самодельном приспособлении помещается до шести реечных струбцин. Вы можете увеличить размеры подвески для хранения большего количества инструмента приблизительно на 30 мм для каждого из них. Учтите, что при значительном расширении держателя потребуется усилить планку или поставить дополнительную опору посередине.

Размеры заготовок для настенного держателя струбцин.

Размеры заготовок для настенного держателя струбцин.

Нарежьте заготовки согласно размерам и отшлифуйте видимые поверхности. Совместите детали и высверлите раззенкованные отверстия.

Делаем настенный держатель для струбцин - фото 1.

Прикрутите планку к опорам шурупами 4,5х40 мм.

Делаем настенный держатель для струбцин - фото 2.

Переверните заготовки и закрепите тыловую панель.

Делаем настенный держатель для струбцин - фото 3.

Подвесьте держатель на стену сквозь высверленные монтажные отверстия.

Делаем настенный держатель для струбцин - фото 4.

Прямо под этим приспособлением найдется место для хранения С-образных струбцин.

Готовый настенный держатель столярных струбцин.

Готовый настенный держатель столярных струбцин.

Держатели под них очень просты, а изготавливаются раздельно для каждого набора струбцин. Габариты подвески подбираются исходя из того, что ширина выступающей полочки должна быть чуть меньше расстояния между губками.

Держатель для хранения С-образных струбцин.

Держатель для хранения С-образных струбцин.

Сделайте полки и крючки из металла

Сделайте полки и крючки из металла

Источник:

23 гениальные идеи для гаражного хранения инструментов

Источник:

23 гениальные идеи для гаражного хранения инструментов

Источник:

23 гениальные идеи для гаражного хранения инструментов

Источник:

23 гениальные идеи для гаражного хранения инструментов

Источник:

23 гениальные идеи для гаражного хранения инструментов

Источник:

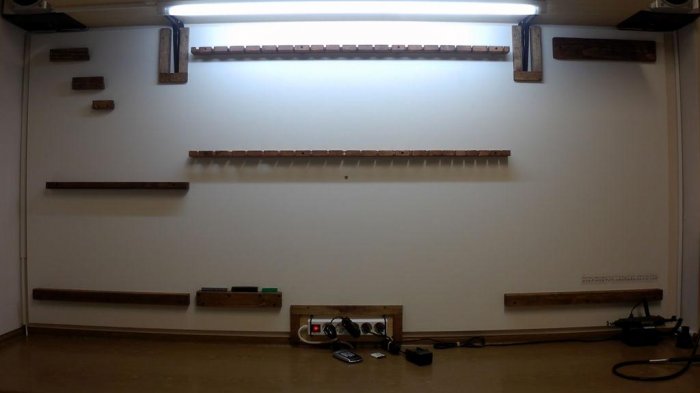

Изготовление держателей для инструмента и организация рабочего места

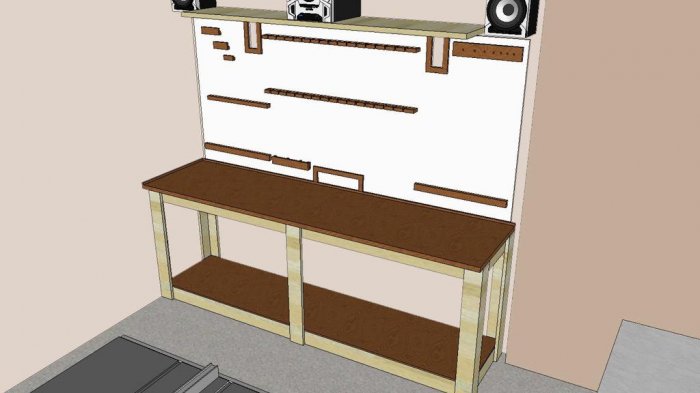

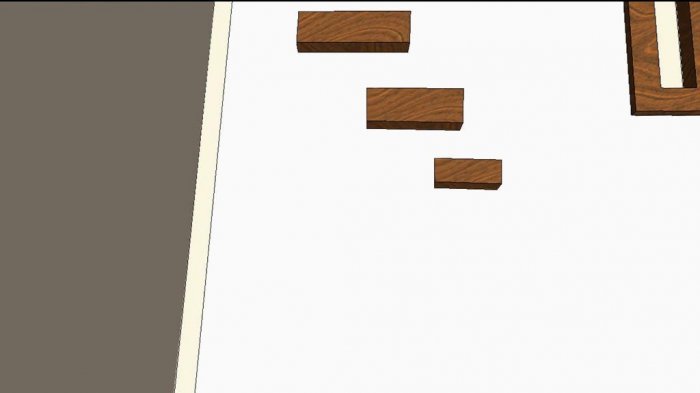

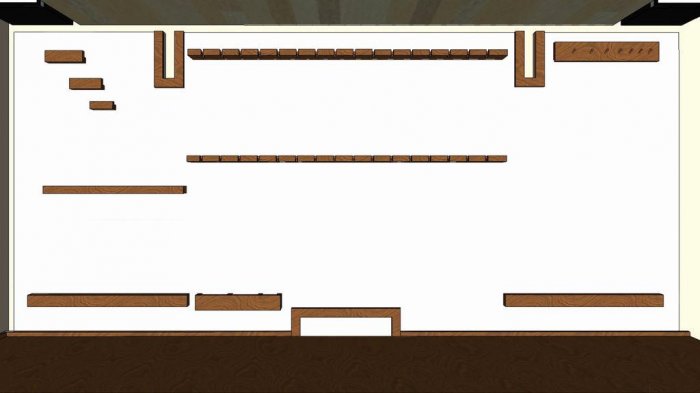

3D модель будущего рабочего места. Конечно делать ее не обязательно, но я люблю точность во всем.

Держатели для инструмента

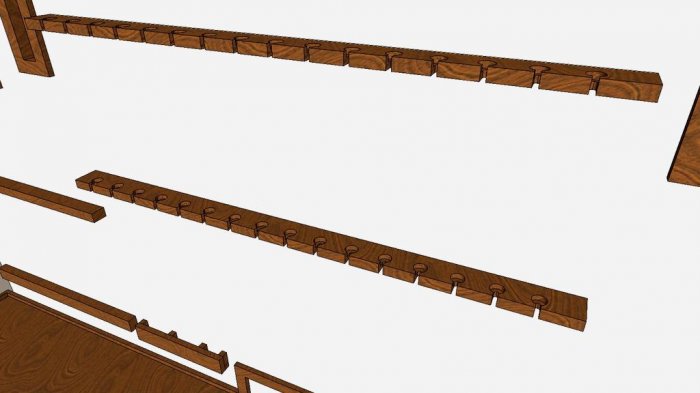

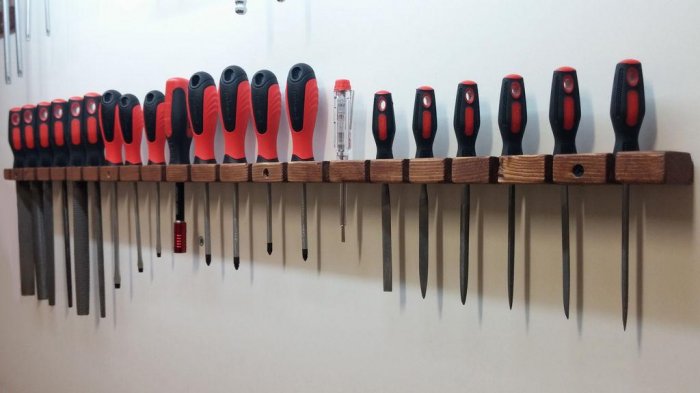

Два одинаковых держателя для ключей, отверток, напильников и т.д.

Держатели для инструмента

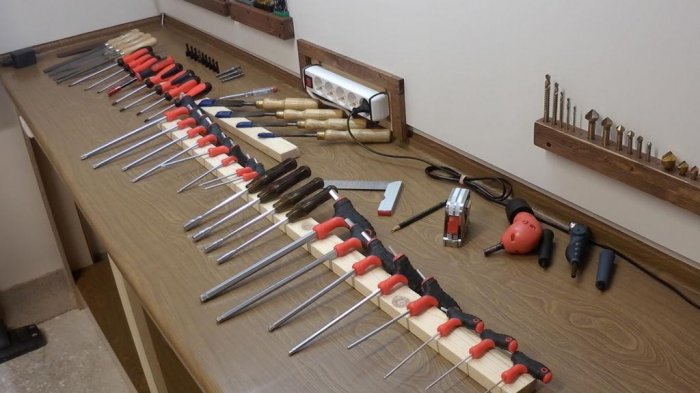

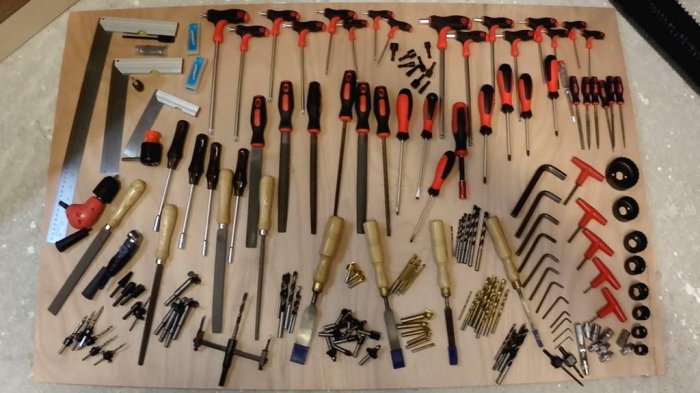

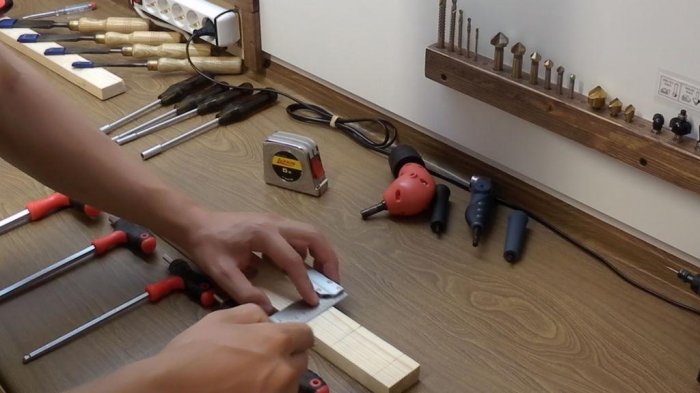

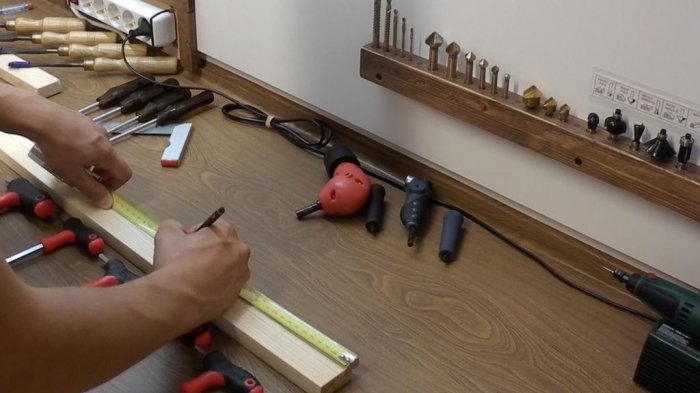

Я разложил инструмент в линейку, чтобы прикинут какое нужно расстояние между ячейками под инструмент.

Держатели для инструмента

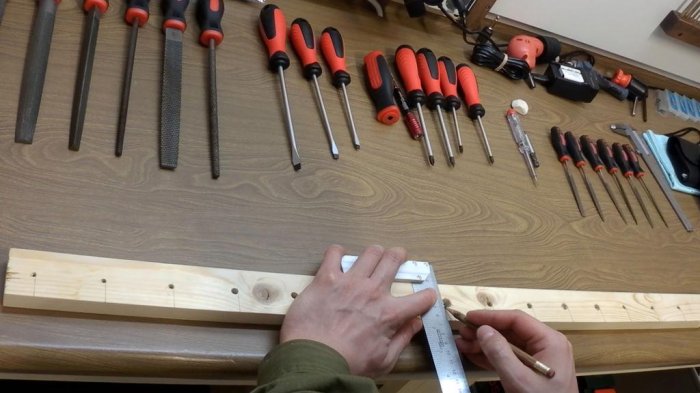

Полученное расстояние я взял с запасом. Далее расчертил рейку на квадраты — это будут как раз ячейки под инструмент.

Держатели для инструмента

Держатели для инструмента

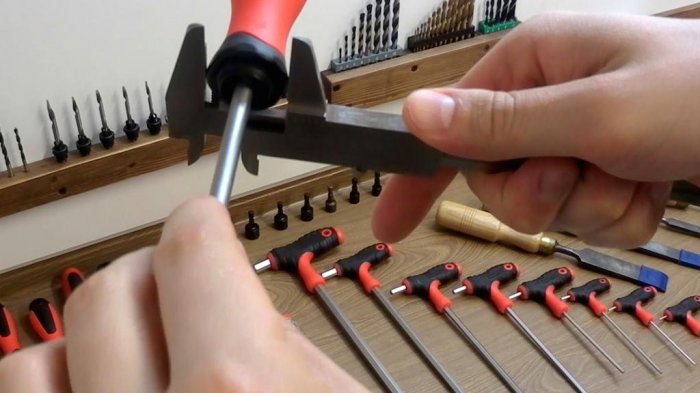

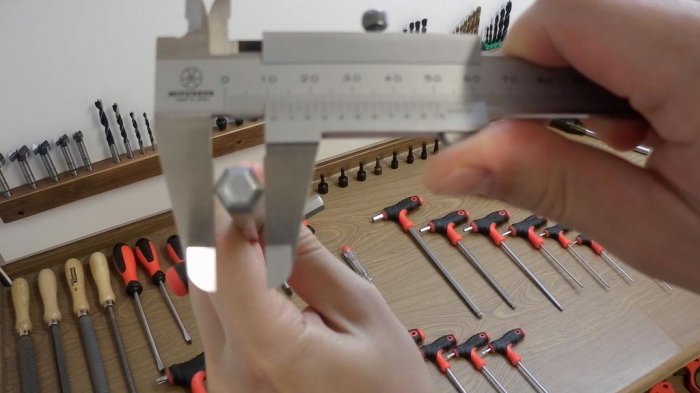

Затем я измерил внешний диаметр каждого инструмента, к полученному расстоянию я добавил один миллиметр, чтобы все входило без проблем в свои гнезда.

Держатели для инструмента

Держатели для инструмента

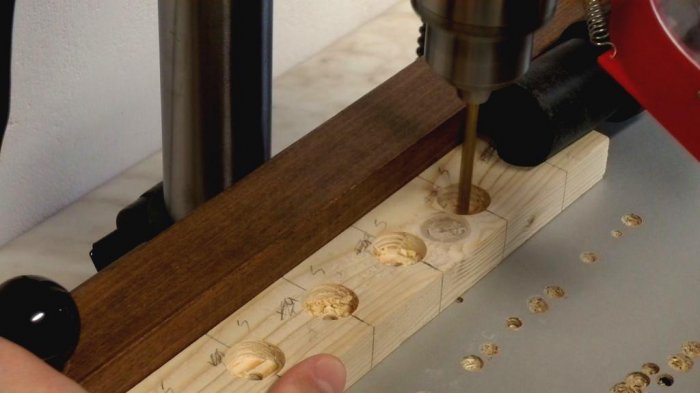

Я просверлил необходимые отверстия глубиной по середине рейки.

Держатели для инструмента

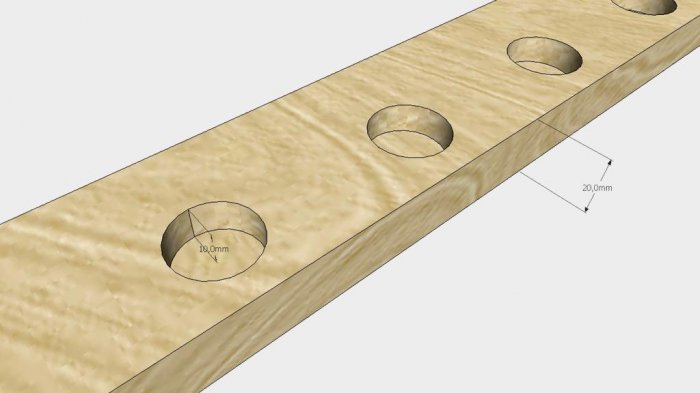

То есть толщина дерева у меня была 20 мм, а глубина не сквозного отверстия 10 мм соответственно.

Держатели для инструмента

Теперь измеряем внутренний диаметр каждого инструмента и добавляем по пол миллиметра.

Держатели для инструмента

Держатели для инструмента

Сверлим внутренние сквозные отверстия.

Держатели для инструмента

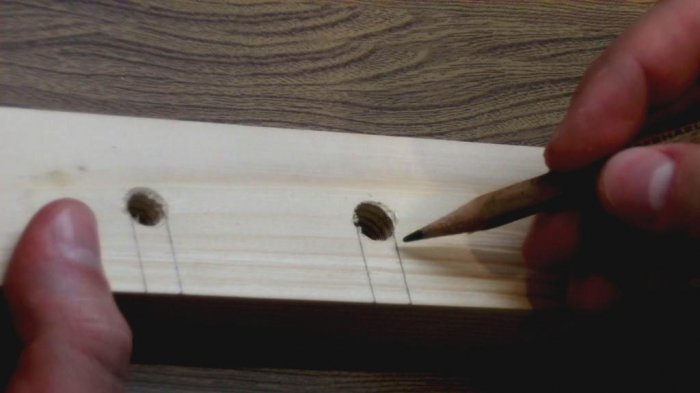

Я перевернул доску и провел две линии для каждого отверстия.

Держатели для инструмента

Держатели для инструмента

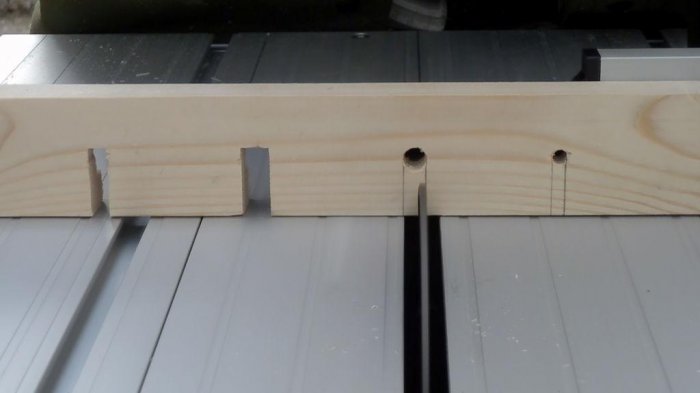

Регулируем лезвие по высоте.

Держатели для инструмента

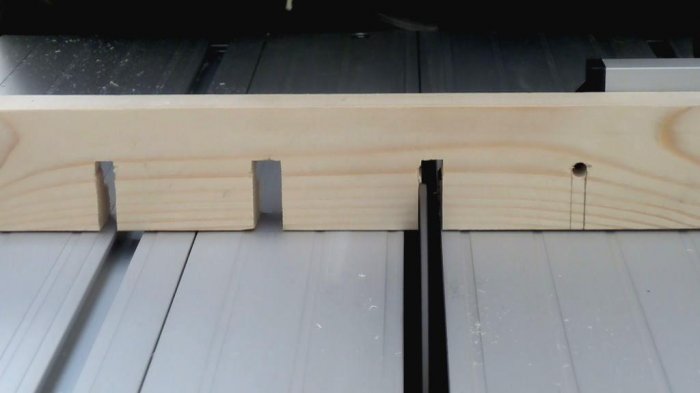

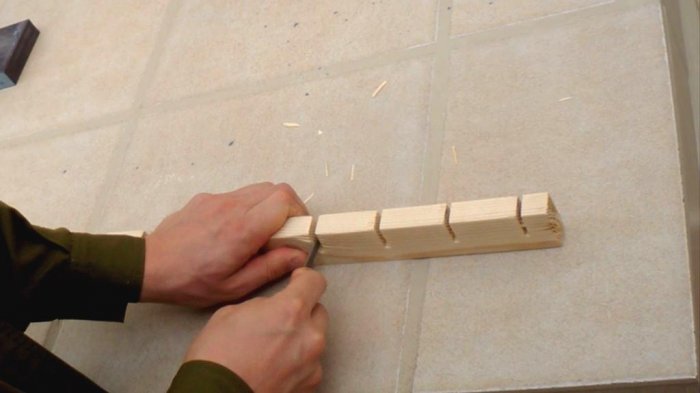

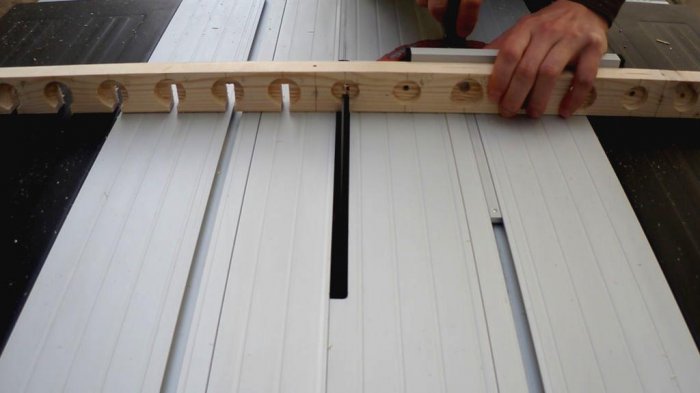

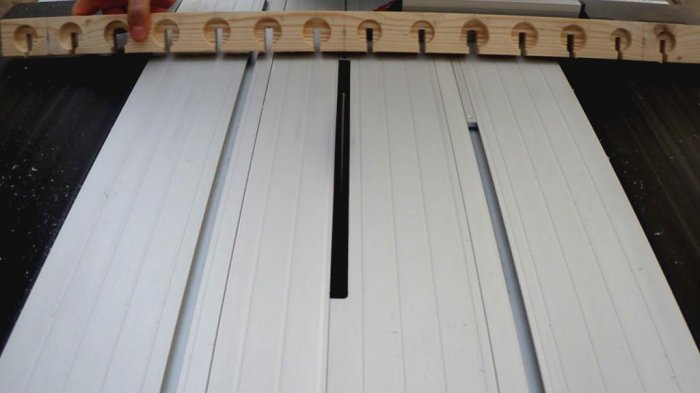

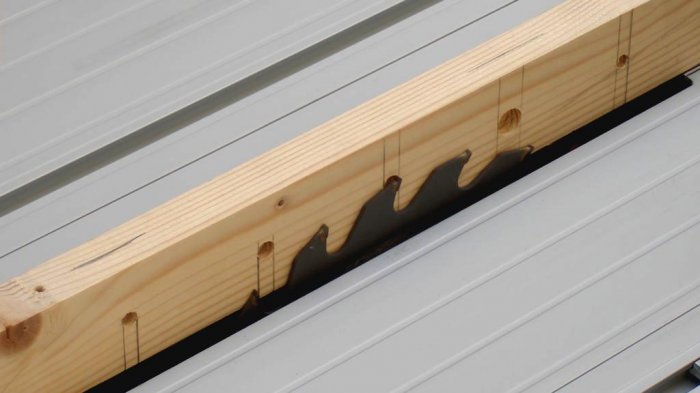

Аккуратно делаем пропилы.

Держатели для инструмента

Держатели для инструмента

Держатели для инструмента

Держатели для инструмента

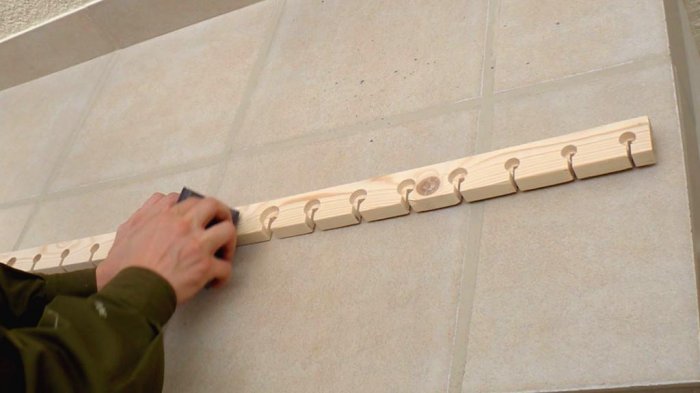

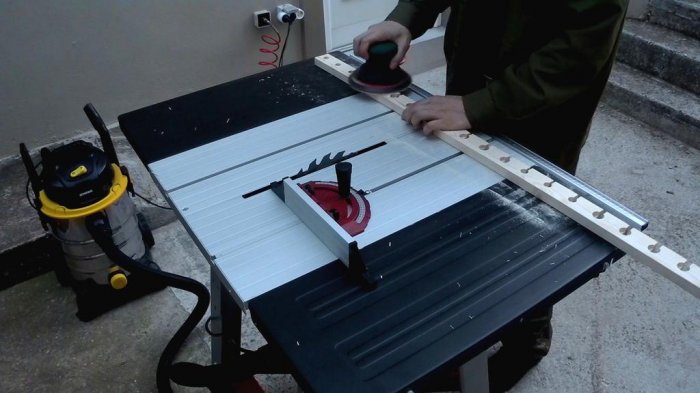

Затем шлифуем все стороны чтобы было все гладко.

Держатели для инструмента

Внутренние плоскости можно отшлифовать мягкой наждачной бумагой.

Держатели для инструмента

Для того, чтобы инструменты, легко входил, я сделал пазы немножко шире.

Держатели для инструмента

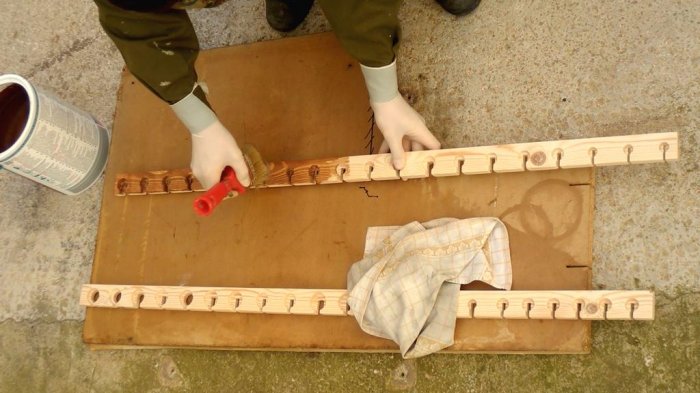

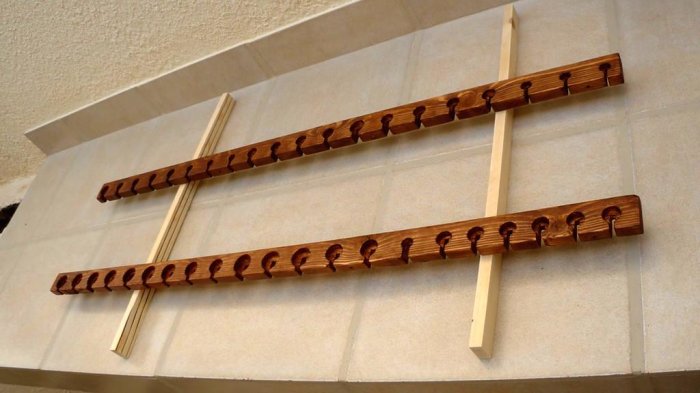

Пришло время покрывать лаком с цветом морилки.

Держатели для инструмента

Даем сутки высохнуть.

Держатели для инструмента

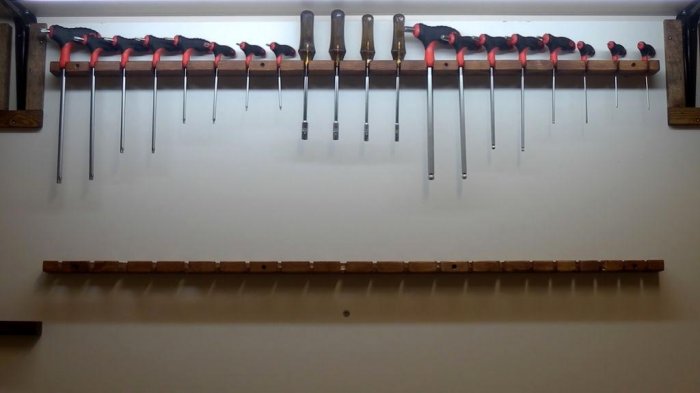

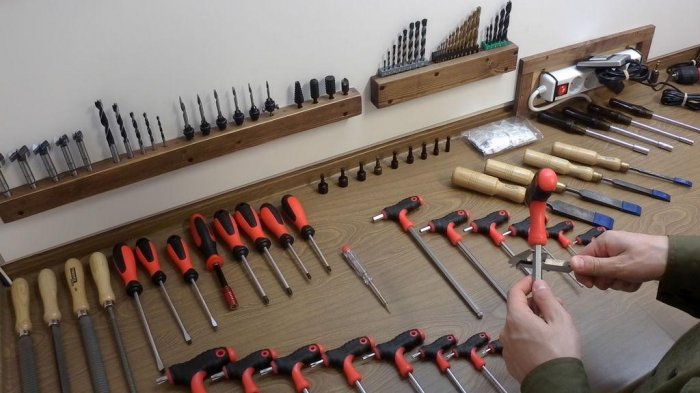

Затем все устанавливаем и расставляем по заранее спроектированному шаблону.

Держатели для инструмента

Держатели для инструмента

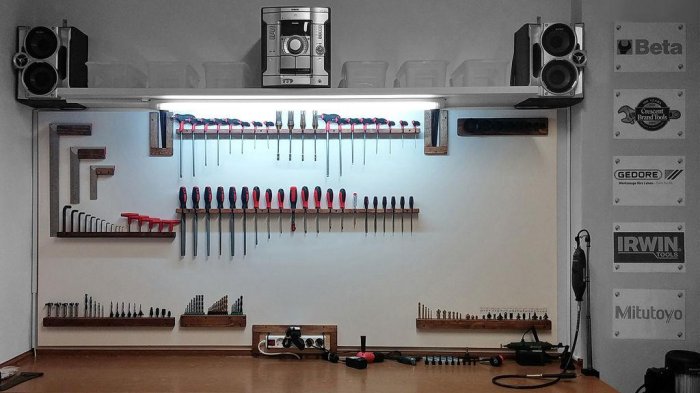

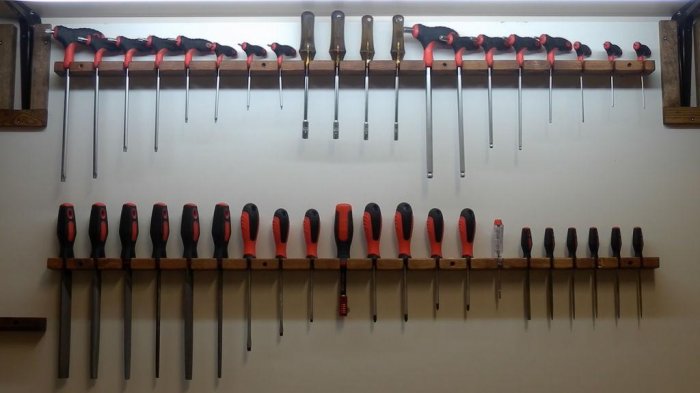

И беспорядок превращается в порядок!

Держатели для инструмента

Держатели для инструмента

Держатели для инструмента

Держатели для инструмента

Держатели для инструмента

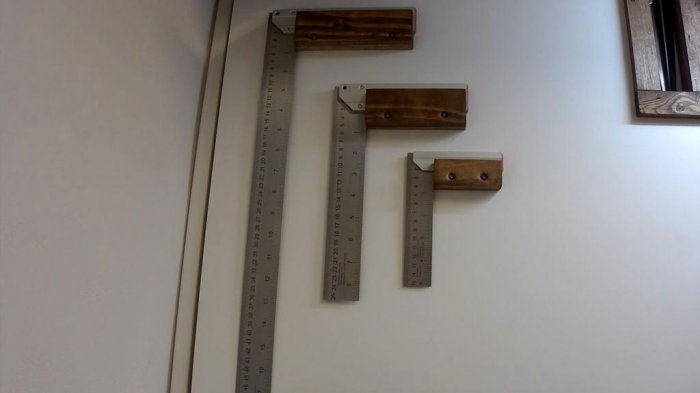

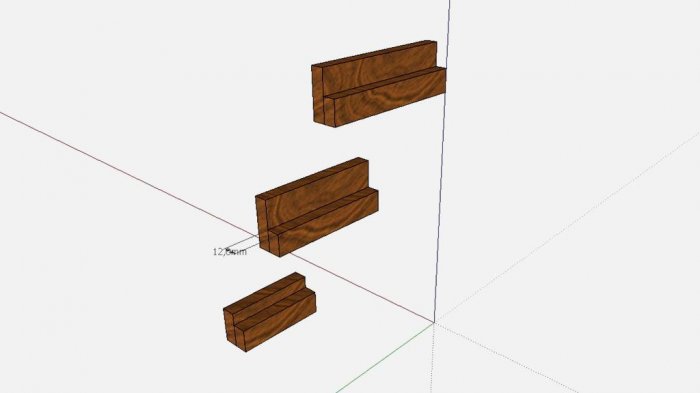

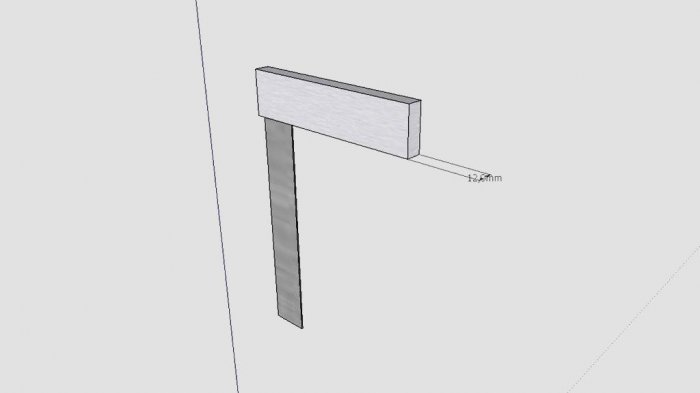

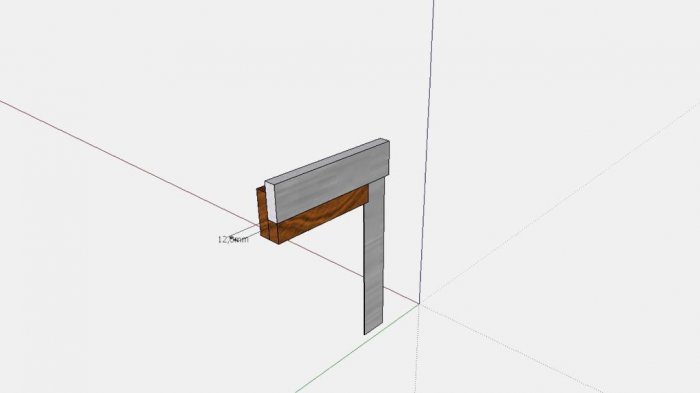

Держатели для угольников.

Держатели для инструмента

Держатели для инструмента

Держатели для инструмента

Держатели для инструмента

Держатели для инструмента

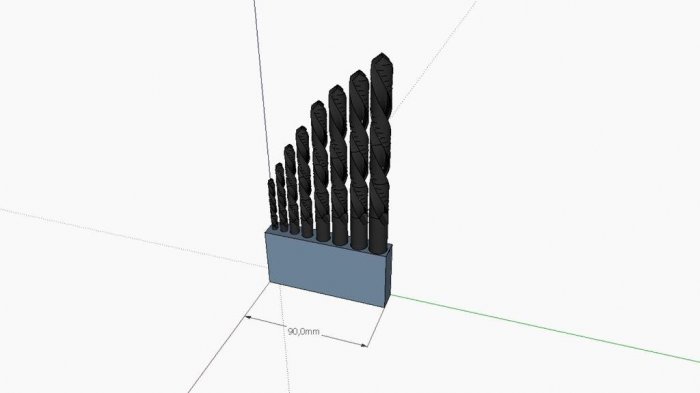

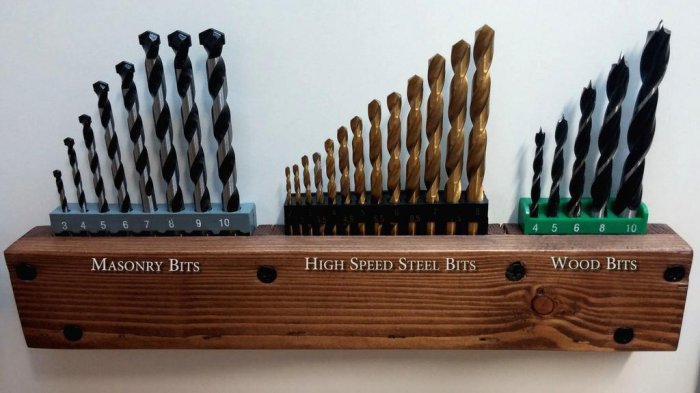

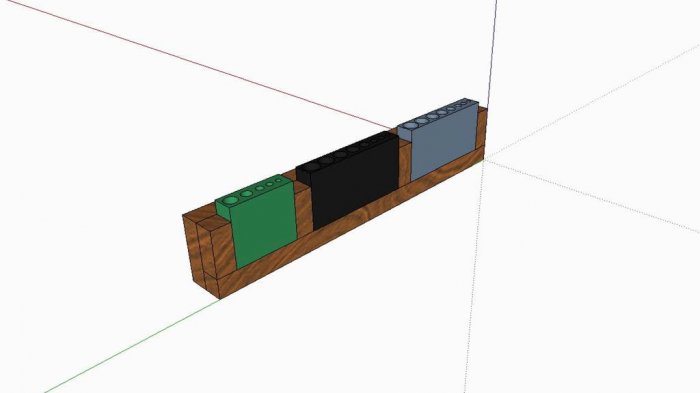

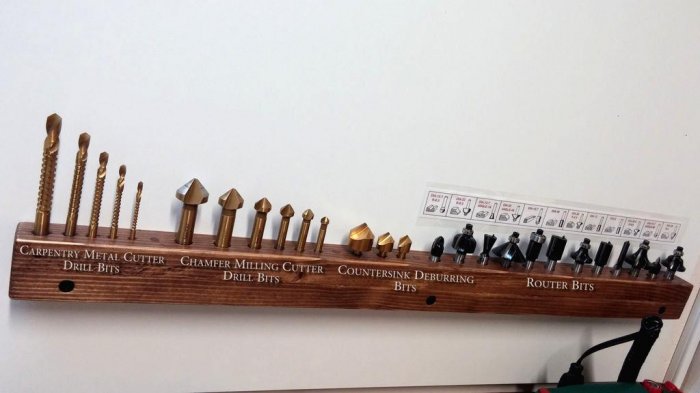

Подставка для комплекта сверл.

Держатели для инструмента

Держатели для инструмента

Держатели для инструмента

Держатели для инструмента

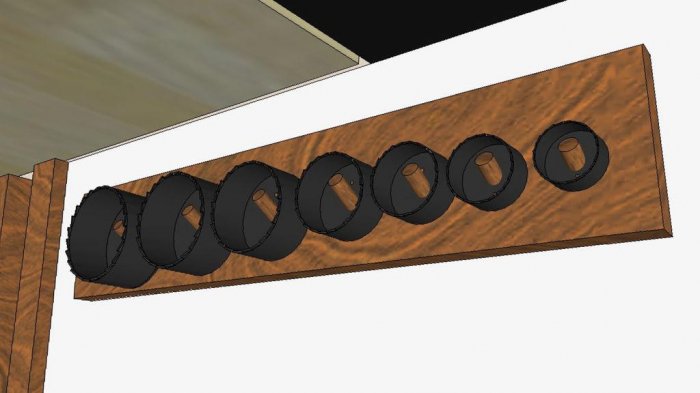

Подставка для кольцевых пил.

Держатели для инструмента

Держатели для инструмента

Держатели для инструмента

Держатели для инструмента

Держатели для инструмента

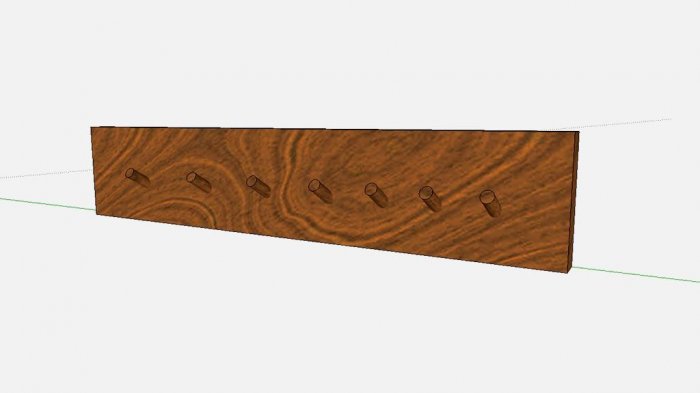

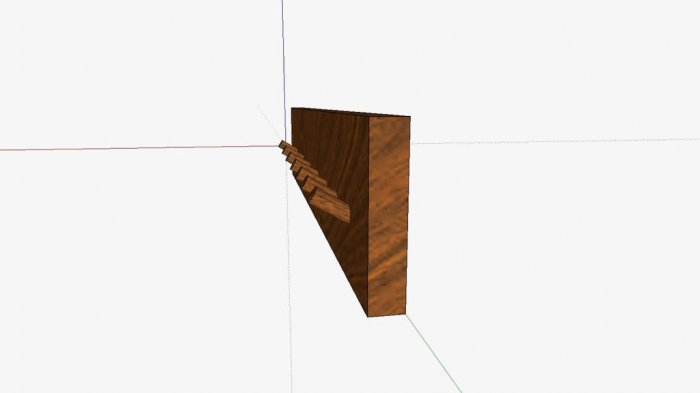

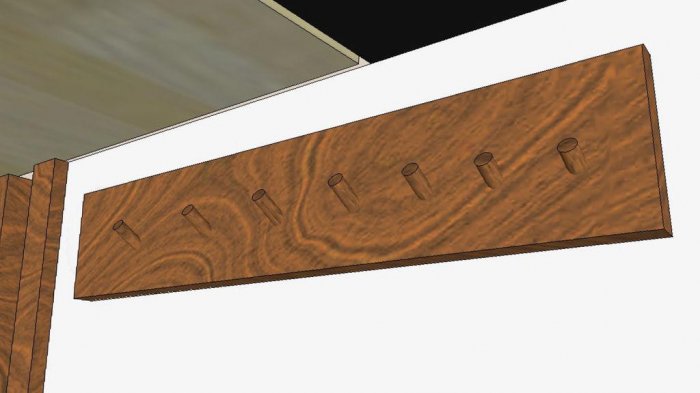

Делаются они так: сверлится отверстие под углом 45 градусов и вставляется круглая рейка.

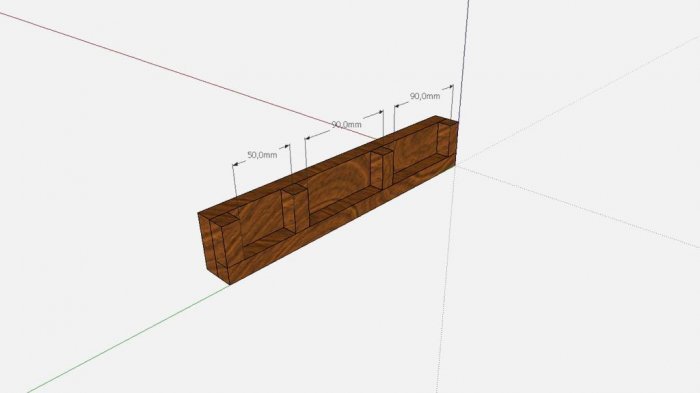

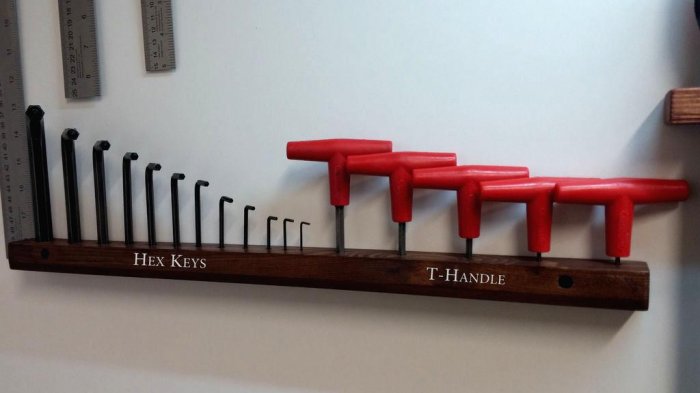

Другие различные держатели.

Держатели для инструмента

Держатели для инструмента

Держатели для инструмента

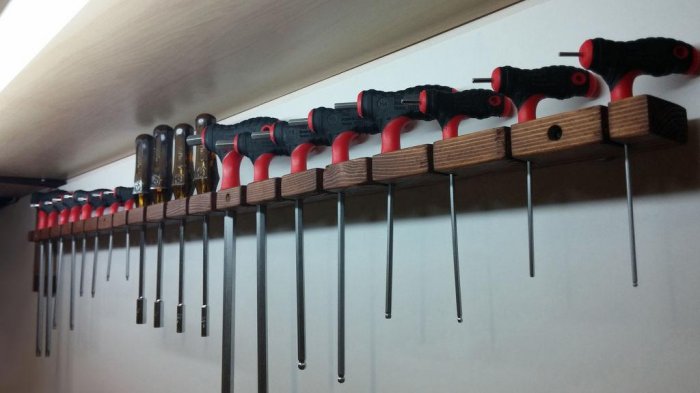

В итоге получилась вот такая красота, которую оценить способен только настоящий мастер.

Держатели для инструмента

Спасибо за чтение, и я надеюсь, что вам понравилось!

Разновидности перфорированных панелей

Раскладки с декоративным эффектом

Для обеспечения эстетического эффекта из твердой древесноволокнистой плиты изготавливаются листы с перфорацией HDF . С их помощью можно маскировать некоторые предметы интерьера, а также разделять помещение на отдельные зоны.

Такие конструкции отличаются прочностью и декоративностью. При их изготовлении не применяется фенол, поэтому они экологичны. Древесноволокнистый материал способен справиться с влажными и любыми температурными воздействиями, поэтому выполненные из него раскладки можно устанавливать практически в любом помещении.

Мобильные конструкции с перфорацией

Иногда бывает необходимо передвинуть или перенести листы с оборудованием в другое место или помещение. Удобней всего это сделать с помощью специальных мобильных раскладок, оснащенных роликами или колесиками.
Более удобны для перемещения роликовые системы. Однако они более сложны в установке и стоят достаточно дорого. Изделия на колесиках менее устойчивы, поэтому требуют аккуратного обращения.

Мобильные раскладки можно использовать во время ремонта в квартире, а также на крупных производствах между рабочими участками.

Шаг 1: материалы/инструменты

Screwdriver Organizer

Я выбрал пробкового дерева в качестве строительного материала для того, чтобы быть легко иссеченные руки и быть сильнее и более «стильной», чем картон. (По моему честному мнению)

Широкие (от кашля) спектр инструментов/продукты, используемые: (в порядке появления)

  • 2 панелями из пробкового дерева(100 мм х 1000 мм х 6 мм) (€ 5)
  • Карандаш
  • Квадрат
  • Нож экс-акто
  • Отвертки сами
  • Столярного клея
  • наждачная бумага (зернистость 220)
  • Лак (я предпочитаю матовый лак)
  • Кисть

Топ лучших идей для хранения инструментов

Так как инструменты бывают длинные и короткие, большие и маленькие, различные по форме, то и способы их хранения различаются. Существует несколько методик по систематизации инструментов. Ниже представлены самые удобные и популярные из тех, что можно сделать своими руками прямо на стене.

Вертикальные системы хранения типа стеллаж

Одна из разновидностей вертикального хранения инструментов – система в виде стеллажей. На стеллажах следует расположить самые нужные инструменты, которые можно разместить в ближней доступности. Предметы, которые требуются реже, убирают на дальние стеллажи на верхние или нижние полки. Металлические полки для гаража – системы IF – прекрасно для этого подходят.

По типам монтажа стеллажи могут быть:

  • стационарными и разборными;
  • вращающимися или передвижными;
  • навесными, выдвигающимися.

Но даже при большом выборе вариантов предложения не всегда будут удовлетворять необходимым запросам хозяина гаража. Поэтому рекомендуется комбинировать покупные стеллажи с держателями и полками, изготовленными своими руками, или полностью сконструировать самостоятельно настенную систему хранения.

Мобильный стенд для инструментов

Очень удобны вертикальные самодельные стеллажи из дерева с прорезями для хранения гаечных ключей, отверток. На них можно легко разместить втулки переходные для крепления инструмента с коническим хвостовиком разных размеров или пассатижи.

Вертикальный стеллаж в виде мобильного стенда – отличный выбор для размещения подручного инструмента. Его рекомендуется делать из дерева или фанеры. Отдельные группы инструментов располагают на крючках, магнитах или полках. Часто используют для вертикальной системы хранения специальные перфопанели.

Разновидности креплений для инструмента

Магнитная лента

Магнитная лента проста и удобна в использовании. Берутся магнитные полосы для крепления инструмента и монтируются на настенную систему хранения. На ленту можно прикреплять самый разный инструмент: от мелких металлических гаечных ключей и отверток до крупных предметов.

Удобный способ крепления - магнитная лента

Пластиковые контейнеры

Можно легко организовать хранение даже самых мелких предметов, собрав систему из небольших контейнеров. В них можно хранить:

  • мелкие детали, сверла к дрели;
  • гвозди, гайки и шурупы, саморезы;
  • кнопки, зажимы и многое другое.

Самый доступный способ – пластиковые бутылки разного размера или пластиковые контейнеры, а также небольшие стеклянные банки. Емкости можно расставить на вертикальной системе по полкам или прикрепить прямо к стене, чтобы сэкономить место.

Контейнеры из пластиковых бутылок

Пластиковые непрозрачные канистры с отрезанным верхом тоже подойдут. При желании их можно подписать или пронумеровать.

Контейнеры из канистр

Органайзеры

Для хранения мелких деталей и предметов легко можно сконструировать своими руками органайзер:

  1. Берут любой ящик от старого ненужного стола и делают внутри него из картона или фанеры много небольших перегородок. Благодаря отдельным ячейкам все мелкие необходимые детали всегда будут на своем месте, отсортированные по комплектации.
  2. Если делать органайзер самостоятельно, то нужно взять кусок полистирола – это будет дно органайзера, а для стенок и перегородок – ПВХ (приклеить клеем к дну), для крышки можно использовать прозрачный пластик или стекло.
  3. Просто и быстро можно смастерить органайзер для отверток. Его можно сделать по инструкции, как в п. 1 или 2. А можно просверлить в бруске из дерева или пенопласта отверстия нужных диаметров, затем прикрепить его к стене и вставить в отверстия отвертки. Все предметы будут на виду и не потеряются.
  4. Еще один вариант органайзера собирается из консервных банок разной величины. Жестянки быстро и прочно прикрепляются к вертикальной стене в любом удобном положении и наполняются или мелкими деталями, или инструментами.

Закрытые органайзеры

Стойка для садового инструмента

Садовый инструмент всегда занимает много места, загромождает проходы. Этого можно избежать, если выбрать одну из стен гаража или мастерской и переоборудовать ее под хранение садового инвентаря. Рекомендуется использовать для создания системы хранения обычные трубы из ПВХ, сделать из них держатели по размерам садового инвентаря и других вещей:

  • лопат, ведер, грабель;
  • велосипеда;
  • лыж и лыжных палок, санок, коньков.

Существует очень простые варианты крепежа инструмента в гараже:

  1. Стойки для садового инвентаря. Их делают из обычных деревянных поддонов. Его прислоняют дном к стене и фиксируют саморезами, к бортикам прибивают любых размеров рейки.
  2. Еще один простой способ – обычные крепкие и надежные деревянные или металлические крючки по всей стене, куда можно развесить инвентарь, удлинители разных размеров. Более крепкие кронштейны и полки можно использовать для хранения колес, шин, надувной лодки.

Пример настенного крепления для садового инвентаря

Хранение садового и рабочего инвентаря и других вещей с помощью настенной системы и стоек отличается удобством и пользуется популярностью.

Стойка из деревянного поддона

Шарнирная кукла на 3D принтере. У самурая нет цели, есть только путь.

Fox
Идет загрузка

Загрузка

19.08.2021

5268

72

Подпишитесь на автора

Подпишитесь на автора, если вам нравятся его публикации. Тогда вы будете получать уведомления о его новых постах.

Отписаться от уведомлений вы всегда сможете в профиле автора.

Подписаться

Пару месяцев назад пересматривая аниме «Атака титанов» я подумала что очень уж мне хочется заполучит…

Как самостоятельно сделать стеллаж из фанеры?

Этапы создания стеллажа очень просты для человека, у которого есть опыт работы с деревом и минимальный набор инструментов. На изображениях ниже продемонстрированы все этапы работы с кратким описанием. Давайте же начнем!

Перфорированный стеллаж из фанеры - красиво и функционально

Фотография — vintagerevivals.com

Перфорированный стеллаж из фанеры - красиво и функционально

Фотография — vintagerevivals.com

деревянные полки и подставки тоже хорошо подойдут. Только хорошенько их зашкурьте во избежание заноз и лучше покрасить, чтобы дерево не впитывало грязь

деревянные полки и подставки тоже хорошо подойдут. Только хорошенько их зашкурьте во избежание заноз и лучше покрасить, чтобы дерево не впитывало грязь

Источник:

23 гениальные идеи для гаражного хранения инструментов

Источник:

23 гениальные идеи для гаражного хранения инструментов

Источник:

23 гениальные идеи для гаражного хранения инструментов

Источник:

23 гениальные идеи для гаражного хранения инструментов

Источник:

23 гениальные идеи для гаражного хранения инструментов

Источник:

23 гениальные идеи для гаражного хранения инструментов

Источник:

23 гениальные идеи для гаражного хранения инструментов

Источник:

Хранилище для дрели и шуроповёрта из канализационной трубы

Идея эта — не новая. Её часто можно увидеть, рассматривая заграничные мастерские. Если у вас завалялись «ненужные» куски пластиковых труб «110-к», то изготовить систему несложно своими руками.


ШмуликШлеперсон

У меня есть две старые дрели. Решил сделать для них «гаражи» из канализационной трубы. Измерил длину инструмента. Разметил обрезки труб. Вырезал паз на клин. Проблему кабелей решил при помощи кусков перфоленты. Закрепил систему к полке с помощью пары саморезов. Вуаля, всё готово.

Пластиковые трубы — прекрасный выход, если нужно отдельное место для каждого из инструментов

Пластиковые трубы - прекрасный выход, если нужно отдельное место для каждого из инструментов

Источник:

23 гениальные идеи для гаражного хранения инструментов

Источник:

23 гениальные идеи для гаражного хранения инструментов

Источник:

23 гениальные идеи для гаражного хранения инструментов

Источник:

Классификация и назначение

Органайзеры для инструментов различаются конструкцией, назначением, мобильностью (бывают переносными либо стационарными). Опытные мастера рекомендуют сочетать разные типы органайзеров при организации рабочего пространства. Выделяют:

  • Переносные органайзеры;
  • Компактные стенды;
  • Шкафы с выдвижными ящиками-контейнерами, в том числе мобильные (на колёсиках);
  • Навесные органайзеры;
  • Настенные панели.

Все они применяются для размещения фрез, свёрл, насадок, ручного инструмента, а также электрического, гидравлического и электрогидравлического оборудования. Изготавливаются из ткани (для сумок), древесины, металла, пластика, стеклопластика, текстолита. Конструкции допускают наличие магнитов, роликов, подвижных элементов. Применение органайзеров преследует достижение трёх основных целей:

  1. Оптимизация рабочего пространства;
  2. Облегчение (ускорение) работы;
  3. Упрощение транспортировки.

Смотрите видео

Подробную инструкцию смотрите в видео.

Мелкие детали хорошо разложить по банкам или ящикам

Мелкие детали хорошо разложить по банкам или ящикам

Источник:

23 гениальные идеи для гаражного хранения инструментов

Источник:

23 гениальные идеи для гаражного хранения инструментов

Источник:

23 гениальные идеи для гаражного хранения инструментов

Источник:

Хранение инструментов по «французской» системе

Ещё одна система хранения, часто встречающаяся за границей.


Trudavik

Я решил организовать систему хранения инструментов. Изучая интернет, наткнулся на т.н. «французские полки» — планки из фанеры, закреплённые на стене, на которые, через переходник, навешиваются инструменты. Смотрите, что получилось в итоге.


id8266210

Я тоже пошел по этому пути. У меня были б/у поддоны и доски. Французскую систему сделал так:

  • Оторвал от поддона нижние доски и проставки.
  • Циркуляркой сделал спил по верхнему краю доски под углом 45 градусов.
  • Отшлифовал заготовки.
  • Прикрутил направляющие к стене.
  • Одну из досок распилил на две заготовки шириной 4 см, и сделал на них запил под 45 градусов.

Собрал систему на саморезы, прикрутив полочки к направляющей, которая скользит по «шине», прикрученной к стене.

Конфигурация системы выбирается в зависимости от ваших нужд.

И бонус- парочка идей для вашей работы

И бонус- парочка идей для вашей работы
