Электронный регулятор переменного напряжения

Как сделать универсальный регулятор мощности 220 В на симисторе своими руками? Схема, список радиоэлементов, видео. Преимущества и принцип работы симисторных регуляторов.

2 Самые распространенные схемы РН 0-220 вольт своими руками

Схема №1.

Самый простой и удобный в эксплуатации регулятор напряжения — это регулятор на тиристорах, включенных встречно. Это создаст выходной сигнал синусоидального вида требуемой величины.

СНиП 3.05.06-85СНиП 3.05.06-85

Входное напряжение величиной до 220в, через предохранитель поступает на нагрузку, а по второму проводнику, через кнопку включения синусоидальная полуволна попадает на катод и анод тиристоров VS1 и VS2. А через переменный резистор R2 производится регулировка выходного сигнала. Два диода VD1 и VD2, оставляют после себя только положительную полуволну, поступающую на управляющий электрод одного из тиристоров, что приводит к его открытию.

Важно! Чем выше токовый сигнал на ключе тиристора, тем сильнее он откроется, то есть тем больший ток сможет пропустить через себя.

Для контроля входного питания предусмотрена индикаторная лампочка, а для настройки выходного – вольтметр.

Схема №2.

Отличительная особенность этой схемы — замена двух тиристоров одним симистором. Это упрощает схему, делает ее компактней и проще в изготовлении.

СНиП 3.05.06-85СНиП 3.05.06-85

В схеме, также присутствует предохранитель и кнопка включения, и регулировочный резистор R3, а управляет он базой симистора, это один из немногих полупроводниковых приборов с возможностью работать с переменным током. Ток, проходя через резистор R3, приобретает определенное значение, оно и будет управлять степенью открытия симистора. После этого оно выпрямляется на диодном мосту VD1 и через ограничивающий резистор попадает на ключевой электрод симистора VS2. Остальные элементы схемы, такие как конденсаторы С1,С2,С3 и С4 служат для гашения пульсаций входного сигнала и его фильтрации от посторонних шумов и частот нерегламентированной частоты.

Последние отзывы

  • Жанна, 20 августа 2021 г.

    Отзыв о RBUZ D2-63 red

    Купила такую модель по рекомендациям родственников. Хорошие характеристики и цена не завышенная. Теперь можно не бояться за технику в доме, всё под контролем. Уже несколько раз срабатывало отключение электроэнергии, вещь просто необходимая!

  • Жанна, 20 августа 2021 г.

    Отзыв о RBUZ D2-63 red

    Купила такую модель по рекомендациям родственников. Хорошие характеристики и цена не завышенная. Теперь можно не бояться за технику в доме, всё под контролем. Уже несколько раз срабатывало отключение электроэнергии, вещь просто необходимая!

  • Сергей, 20 августа 2021 г.

    Отзыв о RBUZ MF50

    Отличное реле, свои функции выполняет хорошо. Изготовление добросовестное, внешне смотрится солидно. Большой плюс — возможность программирования диапазона значений, при выходе напряжения за пределы которых оборудование будет отключаться, очень актуальная функция. Понятная инструкция

Принципиальная схема регулятора

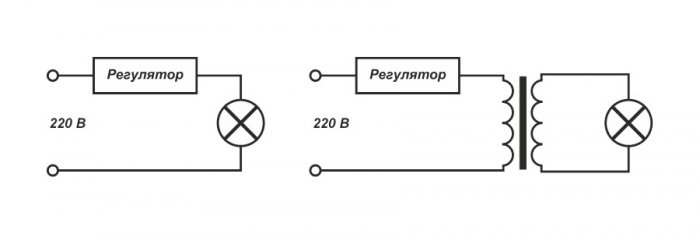

Регулятор включается последовательно с нагрузкой. Допустимо как прямое подключение нагрузки, так и применение промежуточного трансформатора для гальванической развязки и изменения выходного напряжения. Оба варианта показаны на рисунке.
