Евровинты для мебели: основные характеристики и правила выбора

При проведении столярных работ и сборке компонентов в мебельном производстве нужно обеспечить надежное крепление различных деревянных деталей между собой. Лучшее решение-конфирмат или евровинты.

Использование трех разных по диаметру сверл

Винт конфирмат - фото

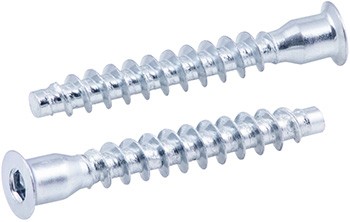

Винт-конфирмат из оцинкованной стали

Данный способ подойдет для малых объемов работ, так как требует больше времени. Подготовка отверстия выполняется в три подхода:

Первый шаг – сверление через две детали на всю длину евровинта. Диаметр сверла должен быть равен диаметру тела винта без учета резьбы. Это делается для того, чтобы витки резьбы смогли нарезать ответную резьбу в материале.

Второй шаг – расширение уже полученного отверстия под гладкую часть метиза, которая должна иметь плотную посадку, но не слишком, чтобы не расколоть материал. Рассверливание выполняется сверлом, равным толщине шейки и на глубину, равную ее длине.

Третий шаг – зенкование отверстия для заглубления головки в материал. Это можно сделать сверлом большего диаметра, но для получения качественного результата без сколов лучше выполнить эту операцию зенкером.

Необходимый инструмент

Для сборки деталей ДСП нам понадобится:

  • Шуруповерт
  • Бита под конфирматы
  • Конфирматное сверло
  • Линейка или рулетка
  • Карандаш и шило
  • Конфирматы

Пластиковые окна по ценам производителя

Наши менеджеры предложат Вам МАКСИМАЛЬНО выгодные условия.

Есть предложения других? Сделаем лучше!

Наша продукция это —

  • Профиль: VEKA (Германия)
  • Фурнитура: G-U / Gretsch­-Unitas (Ditzingen, Германия); MACO (Trieben, Австрия)
  • Стекло: GUARDIAN (Michigan, USA); PILKINGTON (UK/Japan)
  • 1-комн.
  • 2-комн.
  • 3-комн.
  • Балкон, лоджия
  • Окно
  • Дверь
  • Балкон. блок
  • Classic Euro
  • Comfort Smart
  • Classic Premium
  • Comfort Termo
  • Prestige Soft

Камер в профиле …… 34557 шт.
Ширина профиля … 5860707282 мм.

arming.jpgУсиленное армирование:
СО ВСЕХ 4-Х СТОРОН

Описание и применение Ключ мебельный

Ключ мебельный

При сборке мебели для установки различных винтов и саморезов с шлицем типа «внутренний шестигранник» используют шестигранные мебельные ключи. Ключи бывают Z и L — образной формы. Изготовлены из калёной стали и имеют оцинкованное покрытие.

Размеры конфирматов

Размер крепежа

Для данного вида метизов ГОСТ отсутствует, продукция выпускается в соответствии с европейскими стандартами SE 120 или 122 и имеет большой размерный ряд. Важно учитывать габариты метизов, а также правильно рассчитывать их количество, чтобы не пришлось в спешке докупать недостающие элементы. Евровинт выпускается стандартных размеров, указывают их в цифровом формате.

Диаметр стержня, мм Длина стержня, мм
5,0 40, 50
6,3 40, 50
7,0 40, 50, 60, 70

Конструктивные особенности свёрл под конфирматы

Евровинты ставят как на изделия из твердых пород древесины, так и на мебель из ЛДСП и ЛМДФ. В этих случаях нагрузка на инструмент высокая. При выборе некачественных изделий происходит заметный износ режущей кромки. Нужно убедиться при покупке, что сверло под конфирмат имеет твердость 61−64 по Роквеллу. На упаковке уважающий себя производитель это значение указывает.

Если же сверло попало в руки мастера без информации об изделии, то нужно посмотреть на корпус изделия. Отечественные изготовители пишут марку стали. Лучшими считаются сверла из сплавов Р9М5 и Р18. Среди импортной продукции отличные эксплуатационные качества у из изделий из HSS 4341. Аббревиатура расшифровывается как High-Speed Steels, то есть также как и Р9М5 и Р18 это быстрорежущая сталь.

какое сверло под конфирмат

Наиболее удобно использовать готовое изделие, где точно подобран диаметр сверла под конфирмат и имеется дополнительная режущая кромка для головки, где нет резьба отсутствует, и создания фаски для шляпки. Конструкция повышает производительность работы в несколько раз.

Одним проходом выполняются три операции. Можно воспользоваться набором сверел нужного диметра. Однако для лучшей производительности из нужно доработать. Заводское приспособление имеет более острый угол заточки режущих граней. Это облегчает заход, делает его более точным.

Сборка конфирматами «вертолетом» соосных полок

Принцип сдвига используют и в случае, когда требуется закрепить планки в ряд. Например, для крепления столешницы в тумбе.

Этот принцип сборки на конфирматы называют «вертолетом». Чтобы затянуть крепеж на соседней планке, первую необходимо повернуть относительно оси градусов на 90. Этот же «принцип вертолета» используют для крепежа соосных полок, правда, в несколько ином виде.

Если на словах, то в стоевой засверливают три отверстия, одно по центру, два по краям. Сборка конфирматами осуществляется следующим образом: начала крепят, к примеру, полку справа сквозь центральное отверстие. Затем ее разворачивают относительно оси и крепят на два конфирмата левую полку.

А после правую полку возвращают на исходное место. Противоположные стороны собирают на конфирматы стандартным образом. В итоге получается, что полка справа держится на трех креплениях, а левая – на четырех. Если полки широкие и есть сомнения в прочности стороны, закрепленной на трех конфирматах, можно усилить полку с помощью ребра жесткости или дополнительного крепежа в виде уголков или эксцентриков.

Разновидности

Винт-конфирмат может быть:

  1. С шестигранной головкой (шлицом).
  2. С четырехгранной головкой (шлицом).

По виду головки конфирмат различают:

  1. С потайной головкой.
  2. С полукруглой головкой.

Про размеры и вес конфирматов читайте ниже.

ТОЛЬКО морозостойкие профили

Согласно ГОСТ 30673-99 «Профили ПВХ для оконных и дверных блоков» по стойкости к климатическим воздействиям ВСЕ наши профили являются «морозостойкими» — для районов со СРЕДНЕЙ месячной температурой воздуха в январе НИЖЕ минус 20°С.

Нормативы ГОСТ для разных классов:

  • нормальное исполнение «Н»: средняя температура в Январе — минус 20°С и выше
  • морозостойкое исполнение «М»: средняя температура в Январе — ниже, чем минус 20°С

В нашем ассортименте ТОЛЬКО морозостойкие профильные системы, маркируемые буквой «М».

Сопротивление теплопередаче (термическое теплосопротивление) — основной коэффициент теплоизоляции. Определяется отношением разности температур снаружи и внутри помещения к тепловому потоку, проходящему через окно. Чем выше это число, тем лучше эффективность теплоизоляции.

Разметка

Прочность и качество сборки, выполняемой посредством конфирматов, в значительной мере находятся в зависимости от правильно выполненной разметки будущих отверстий под винты. Как правило, наносят 2 вида разметки на детали, что будут ложиться на торцевую поверхность другой детали мебельной конструкции:

  • глубина сверления (5–10 см);
  • центр будущего отверстия, когда толщина стыкуемого элемента равняется 16 мм, должен располагаться на расстоянии 8 мм от кромки древесно-стружечной плиты.

На стыкуемой детали точки сверления необходимо разметить на его торцевой части, располагая их точно в центре мебельной плиты.

Чтобы осуществить разметку участков сверления по максимуму точно, можно прибегнуть к довольно простому способу: в накладываемом элементе после проведенной разметки проделывают (на всю толщину детали) отверстие, сквозь которое, приставив первый элемент ко второму элементу, крутящимся сверлом обозначают местоположение 2 отверстия под евростяжку.

Эволюционные стеклопакеты SmartGlass 2.0

Наши мультифункциональные стеклопакеты работают на Вас и зимой, и летом. Зимой напыление частиц серебра сохраняет до 90% тепловой энергии отопительных приборов, а летом стеклопакет отражает на 25% больше солнечного тепла, чем обычные пластиковые окна.

  • на 42% больше ТЕПЛА зимой (энергосберегающие свойства)
  • на 25% меньше ЖАРЫ летом (солнцезащитные свойства)

Все наши стеклопакеты содержат специальные энерго-эффективные стекла. Мы НЕ используем обычных стекол даже в самых базовых комплектациях.

Сфера применения

Столярка, а конкретнее работа с мебелью — это главная сфера использования изделий. Но в работе по дереву тоже есть несколько векторов, где возможно применить продукцию:

  • мебельная промышленность (как в больших производственных объемах, так и маленькие цеховые сборки);
  • производство различных предметов народными умельцами;
  • ремонт различных предметов;
  • монтаж изделий из дерева (и других материалов) и т.д.

сборка мебели конфирматамиИзготавливают крепежи из высококачественных материалов, часто из углеродистой стали.

Обратите внимание. Продукция используется уже больше двадцати лет, и остается на первых ступенях популярности на рынке. Это говорит об успешности данного проекта.

Производители устройств

Правильное название крепежной детали — одноэлементная стяжка. Пользуются этим термином для заполнения данных при заказе, для составлении отчетной документации на профильных предприятиях. В обиходе более привычно слышать другие названия, например, «евровинт», «еврошуруп».

Слово конфирмат появилось благодаря торговому названию компании Hafele из Германии Confirmat. Появилась эта категория крепежных элементов еще в 70-е годы прошлого века, но настоящую популярность они обрели в 90-х годах. С тех пор изделия выпускаются многими отечественными и зарубежными производителями, в том числе и успешно работающей до наших дней компанией Hafele.

Спрос на изделия в большом объеме покрывают российские предприятия. Это ЗАО Ижевский завод мебельной фурнитуры ФМС, АО «Металлист» и многие другие. Широко представлены на рынке изделия китайских производителей, качество которых не всегда на должном уровне. Но одному из старейших предприятий поднебесной Haining Yicheng Hardware Co., Ltd. доверять можно.

Основные характеристики

Сверло под конфирмат  VERTOКачественное сверло под евровинт мебельный должно обладать следующими характеристиками:

  • ударная вязкость (kc): 150−165;
  • стойкость к температуре 120−150 °C;
  • твердость: 61−64;
  • стойкость к изгибам на заданном уровне.

Эти параметры необходимы:

  • для быстрого образования нужного отверстия;
  • для предотвращения образования дефектов, например, сколов;
  • для долгой службы.
