Фрезер из болгарки своими руками: схема изготовления. Практические советы и рекомендации

Самодельный фрезер по дереву, сделанный из болгарки, подробные фото и описание изготовления самоделки. Понадобился фрезер для не сложных работ по дереву, чтобы не покупать, решил сделать самодельное съёмное приспособление насадку для болгарки.

Понадобится

Наряду с болгаркой приготовим следующие материалы и детали:

  • патрон от дрели;
  • стержни из металла;
  • пружины и втулки упорные;
  • оргстекло;
  • полосу из металла;
  • ручку-упор из пластика;
  • винты, болты, гайки-барашки;
  • клей и ветошь.

Для работы над самоделкой не обойтись без следующих инструментов и приспособлений: штангенциркуля, угольника и рулетки; токарного и сверлильного станков; сварки; пил по металлу и дереву; метчиков с воротком; наждачной бумаги; задатчика высоты и др.

Штроборез

Тем, кому «по долгу службы» приходится постоянно нарезать штробы, есть смысл один раз потратиться и приобрести инструмент специализированный. Но если установить на УШМ пару дисков по камню, то можно обойтись куда более скромными вложениями.

Основная сложность в том, что вал болгарки обычно слишком короткий и на него не получается поставить сразу два алмазных круга. Как выход из положения — нужно изготовить или купить такую гайку-переходник, которая бы прижимала первый диск и одновременно бы являлась посадочным местом для второго.

Естественно, подобная переделка не имеет никакого смысла, если не организовать качественного удаления пыли. Многие пользователи делают кожух самостоятельно, но можно приобрести и заводскую насадку с патрубком для подсоединения пылесоса и с опорной площадкой.



Основные инструменты и материалы

Самоделка не подразумевает изменение конструкции самой УШМ. Чтобы из болгарки сделать самодельное приспособление, используют различные режущие инструменты:

  • пила;
  • лобзик;
  • ножовка по металлу.

Если предстоит фиксировать болгарку к поверхности, подойдут пластиковые хомуты или стяжки. При составлении чертежа и разметки не обойтись без карандаша, линейки и метра. Если мастер желает сделать штроборез или культиватор, то ему потребуется другой режущий диск и разные насадки.

Важно! Могут потребовать и иные материалы, к примеру, наждачная бумага, если требуется собрать гриндер. Подбор агрегатов индивидуален и зависит от прибора, который предстоит собрать.

Как сделать отрезной станок по шагам с чертежами: 4 довода в пользу реализации проекта

Чтобы не сомневаться в правильности принятого решения изучите следующие факты:

  1. без надежного закрепления заготовки вибрируют, увеличивая риск повреждения диска;
  2. тяжелым инструментом трудно манипулировать с высокой точностью, соблюдая перпендикулярность разреза;
  3. сложности увеличиваются при обработке толстых изделий, при создании большой партии однотипных деталей;
  4. при занятости обеих рук существенно повышается вероятность получения травм.

Качественный станок необходим для решения отмеченных задач, улучшения производительности. Его создают по следующему алгоритму:

  • уточняют целевое назначение, объем работ;
  • изучают чертежи фабричных аналогов и самоделок, выбирают подходящий вариант;
  • составляют комплект конструкторской документации со списком необходимых покупок;
  • выполняют сборку по утвержденному плану с проверкой работоспособности.

Материалы и инструменты

Для того чтобы на базе болгарки изготовить фрезер, вам понадобятся следующие инструменты и материалы:

  • УШМ в рабочем состоянии, отсутствие каких-либо дефектов либо неисправностей обязательно;
  • аппарат для сварки (если вы собираетесь использовать металл);
  • крепежные элементы;
  • отвертка/шуруповерт;
  • электродрель;
  • строительный уровень;
  • линейка (рулетка) и карандаш;
  • угольник;
  • лист фанеры или ДСП толщиной 1 см либо лист металла толщиной примерно 3 мм;
  • гаечные ключи;
  • лобзик либо пилы для работы с деревом/металлом;
  • металлические уголки или бруски плотной древесины (5х5см);
  • пробойник;
  • набор шестигранных ключей;
  • напильник, крупно- и мелкозернистая наждачная бумага.

Подготовительные работы

Для изготовления данного приспособления вам потребуется два отрезка квадратной профильной трубы длиной 7 см, а также один длинный отрезок — длиной 27-28 см. Затем нужно будет отрезать два куска стальной пластины шириной 30 мм и длиной по 7 см. В них необходимо просверлить отверстия с одной стороны.

После этого пластины нужно будет приварить перпендикулярно к отрезкам профильной трубы, длина которых составляет 7 см. В самих же трубах потребуется просверлить отверстия по центру, приварить потом к ним гайку и закрутить болт подходящего диаметра.

Далее из стального листа необходимо вырезать прямоугольный кусок с размерами 12х22 см. Это будет рабочая поверхность. По краям листа нужно приварить вертикальные стойки из профильной трубы, а сбоку — ручку из металлического прутка круглого сечения. Все места сварки зачистить при помощи болгарки.

Торцовочный инструмент на стойке

Мобильность является одним из самых ценных качеств болгарки. Но иногда нужно делать какие-то заготовки — то есть можно воспользоваться верстаком, находясь в удобном стационарном положении. В таких случаях отличным вариантом будет фиксация УШМ
в «стойке».

Конструктивных решений масса. Например, помимо традиционных маятниковых, есть конфигурации вертикальные. Наиболее интересные самоделки наделены возвратными пружинами, массивной габаритной плитой, регулировкой углов реза, надёжным многопозиционным зажимом для заготовки.

В данном случае инструмент становится намного стабильнее, что положительно сказывается на скорости работы, а также на точности реза. Такая «торцовка» будет безопаснее.

Шаг первый: готовим материал, приступаем к работе

Первым делом мне нужно было распустить двутавр, вырезав из него центральную часть. Именно она станет основанием нашей конструкции. Сделать это несложно, однако для тех, кто редко имеет дело с УШМ, скажу – желательно использование средств защиты – перчатки, очки, плотный фартук.

Зажав отрезок двутавровой балки в тиски, вырезаем его центральную частьЗажав отрезок двутавровой балки в тиски, вырезаем его центральную часть

Понятно, что найденный мной возле гаража отрезок двутавровой балки был покрыт ржавчиной, поэтому, зажав его в тисках, я полностью очистил поверхность от коррозии при помощи металлической щётки-круга на болгарку. После этого металл уже можно было использовать по назначению.

Все следы коррозии необходимо тщательно удалитьВсе следы коррозии необходимо тщательно удалить

Процесс изготовления

. Простейшая конструкция, которая не требует чертежей, собирается несколько часов.

Порядок работы:

  1. Фрезерный станок из дрелиИз металла сваривается поперечная балка, в которую устанавливается УШМ. Для ее фиксации пробурена пара отверстий.
  2. Конец трубы приваривается к небольшому сегменту угла, который прикреплён к подвижному валу. Место крепко привинчивается к полу мастерской или верстака.
  3. Возвратная пружина приваривается к заднему концу, что приведёт подвижную часть в исходное положение. Болт крепится к стержню с помощью болтов.

Порядок изготовления узлов и сборка фрезера

Начнем работу с привода – дооснащенной болгарки. Другие важные узлы фрезера – это вертикальные направляющие штанги и подошва. Обычный патрон для дрели невозможно закрепить на шпинделе УШМ, т. к. их резьбы не совпадают и равны соответственно М12 и М14. Используя насадку, закрепляем патрон дрели на токарном станке и сверлим отверстие под резьбу М14.

Нарезку резьбы можно производить не только на станке, но и в ручную.

Как сделать фрезер из болгарки

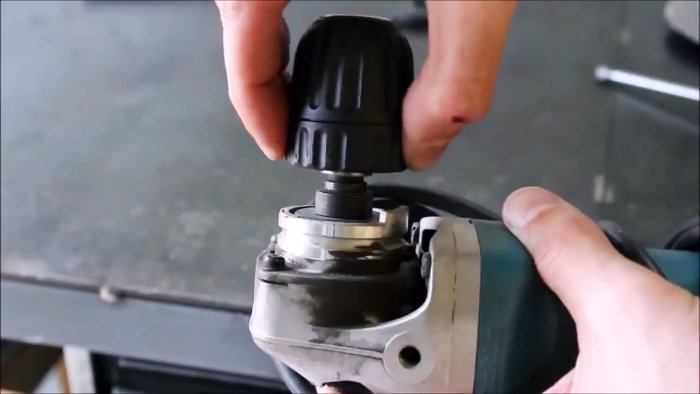

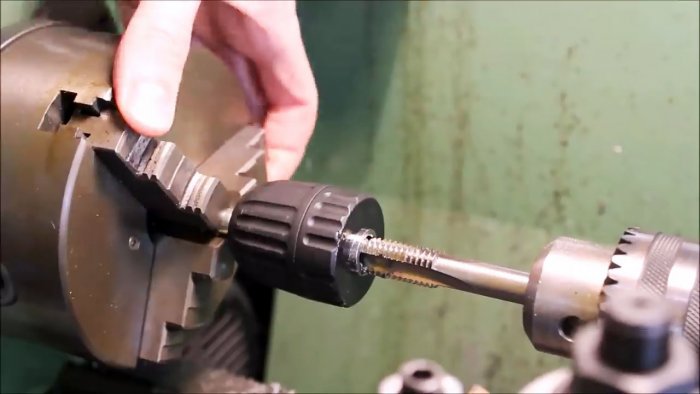

Легко накручиваем патрон на резьбу шпинделя, но видим, что он упирается в центрирующий поясок. Рассверливаем вход в резьбовое отверстие патрона под диаметр и высоту центрирующего пояска.

Как сделать фрезер из болгарки

Это позволяет прочно без биения закрепить патрон на резьбе шпинделя болгарки даже от руки. Наш привод будущего фрезера готов.

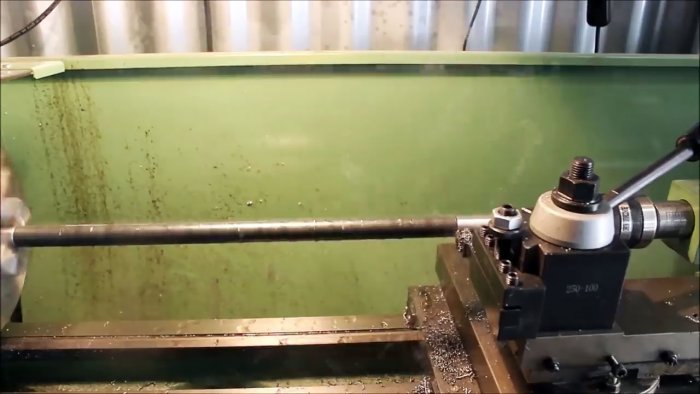

Размечаем подходящий по диаметру и длине стержень под заготовки вертикальных штанг. Протачиваем его на токарном станке под требуемый размер и обрабатываем наждачной бумагой.

Как сделать фрезер из болгарки

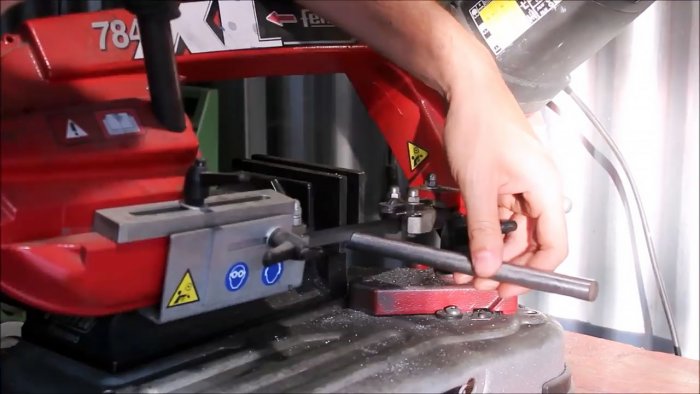

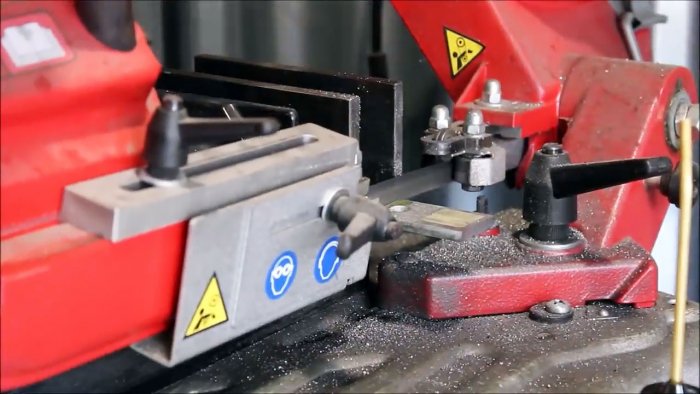

С помощью пилы по металлу нарезаем заготовки вертикальных направляющих штанг.

Как сделать фрезер из болгарки

Из стержня потолще готовим два отрезка нужной длины и сверлим в них продольные отверстия под размер штанг.

Как сделать фрезер из болгарки

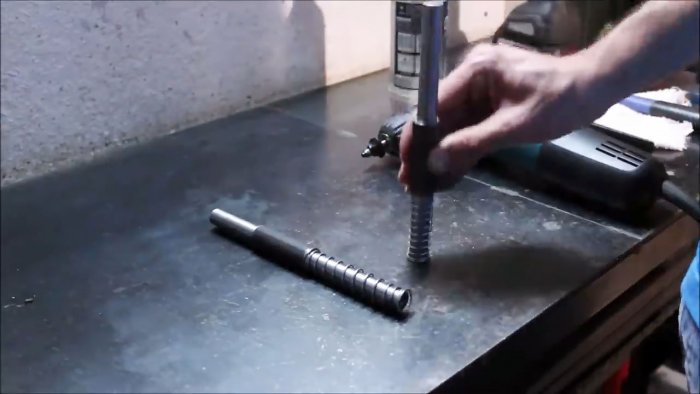

Выверяем вертикальность установки штанг угольником, надеваем на них пружины и направляющие, и имитируем их работу.

Как сделать фрезер из болгарки

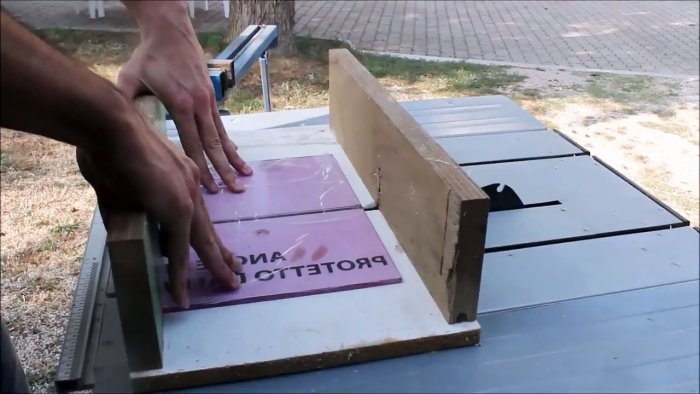

Размечаем лист оргстекла и вырезаем с помощью циркулярной пилы по дереву две одинаковые пластины.

Как сделать фрезер из болгарки

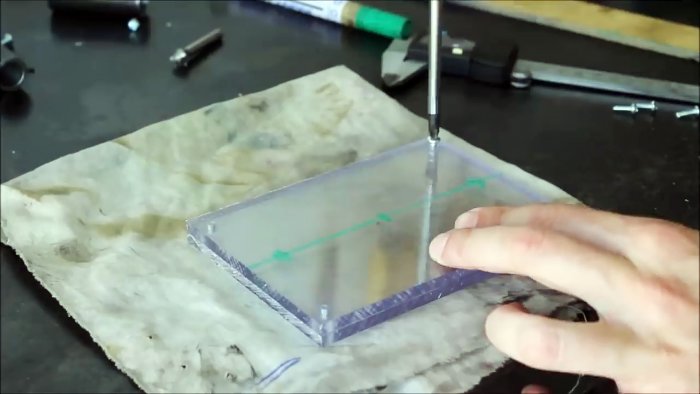

Удаляем с них защитную пленку, протираем ветошью, на одну из пластин по углам наносим по капле клея, и сверху прижимаем другую. В сдвоенной пластине сверлим четыре отверстия в углах, формируем гнезда под головки винтов, которые и вворачиваем заподлицо для прочности соединения пластин.

Как сделать фрезер из болгарки

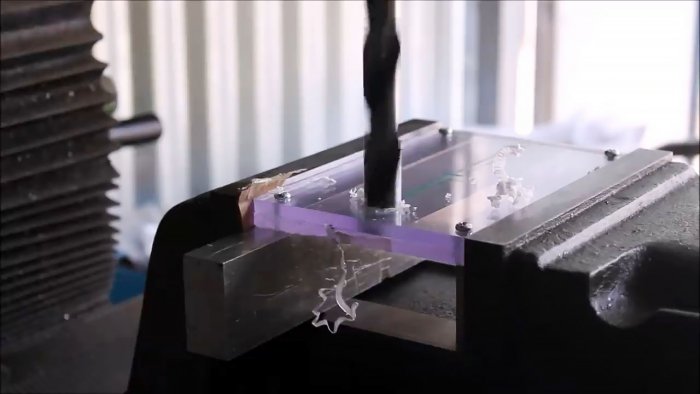

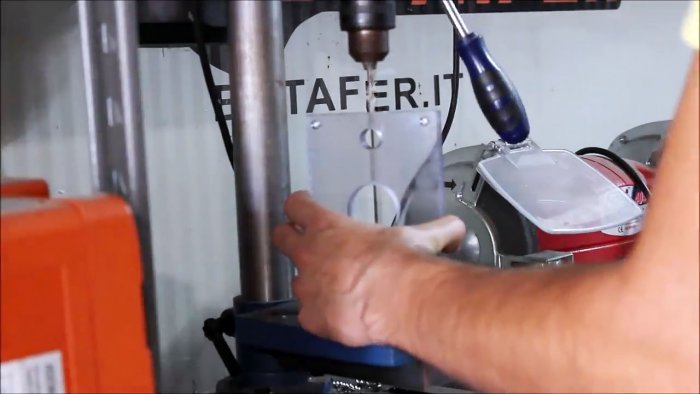

По разметкам в пластинах из оргстекла в два захода сверлим отверстия под штанги.

Как сделать фрезер из болгарки

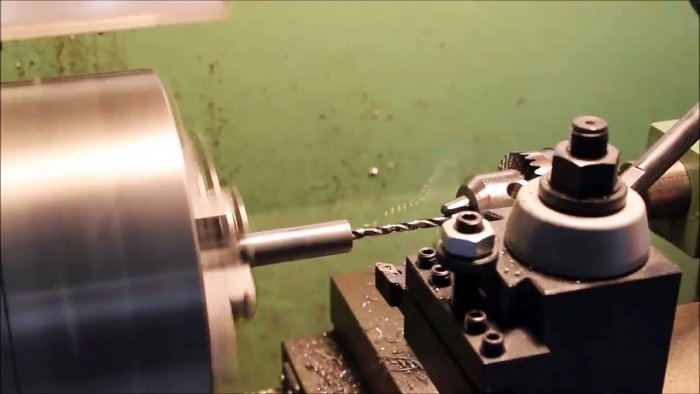

Торцуем на токарном станке штанги, сверлим отверстия под резьбу, которую нарезаем вручную метчиком.

Как сделать фрезер из болгарки

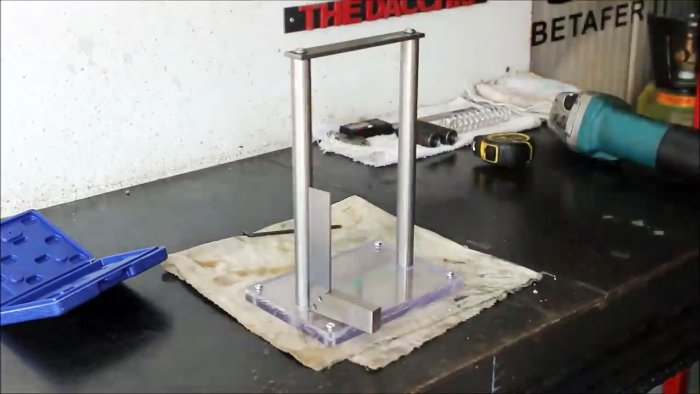

В гнезда пластины устанавливаем штанги и сверху закрепляем металлической пластиной.

Как сделать фрезер из болгарки

Из толстой полосы металла отрезаем два одинаковых элемента с просверленными отверстиями и изгибаем их в специальных тисках под некоторым углом.

Как сделать фрезер из болгарки

Как сделать фрезер из болгарки

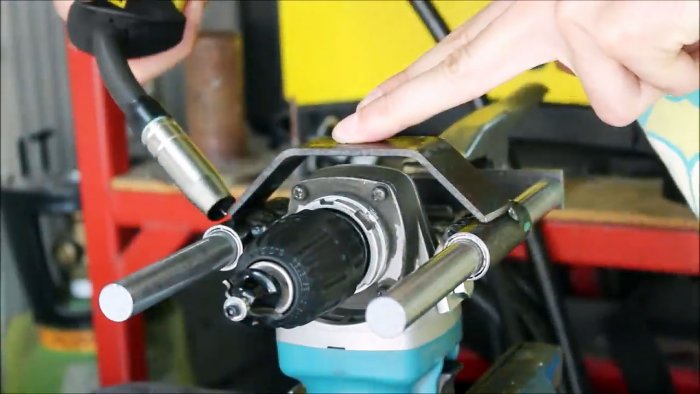

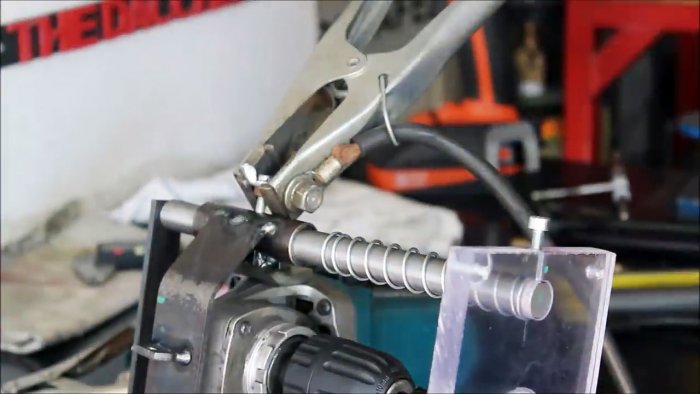

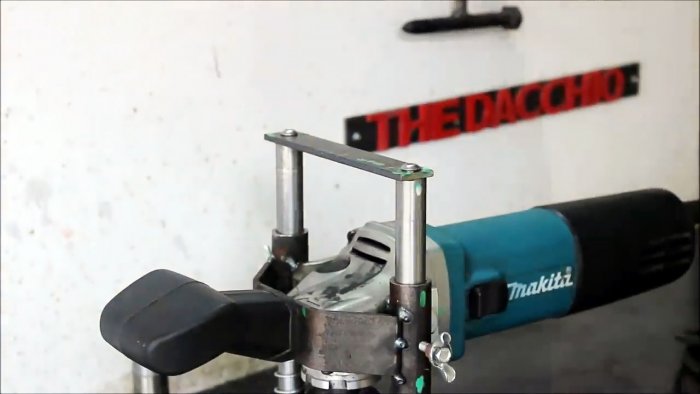

Прикручиваем болтами согнутые пластины с двух сторон к корпусу болгарки, используя штатные отверстия для ручки. Устанавливаем болгарку с патроном и зажатой фрезой в центр подошвы. Под другой конец УШМ подставляем задатчик высоты и выставляем болгарку в горизонтальное положение. Привариваем отогнутые концы пластин к трубкам, скользящим по штангам, в заранее намеченных местах.

Как сделать фрезер из болгарки

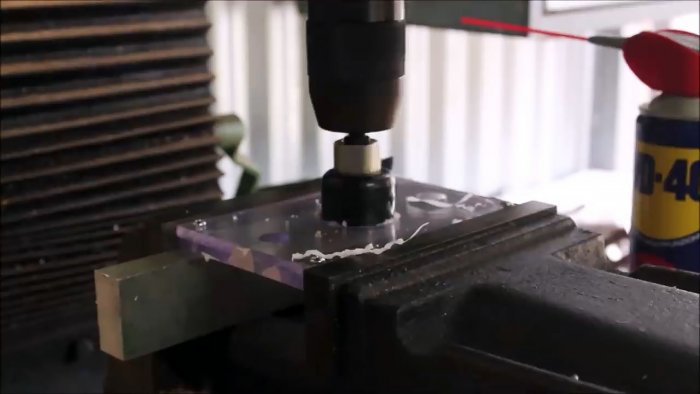

В центре платины-подошвы высверливаем кольцевым сверлом отверстие, рассчитанное под наибольший диаметр используемой фрезы.

Как сделать фрезер из болгарки

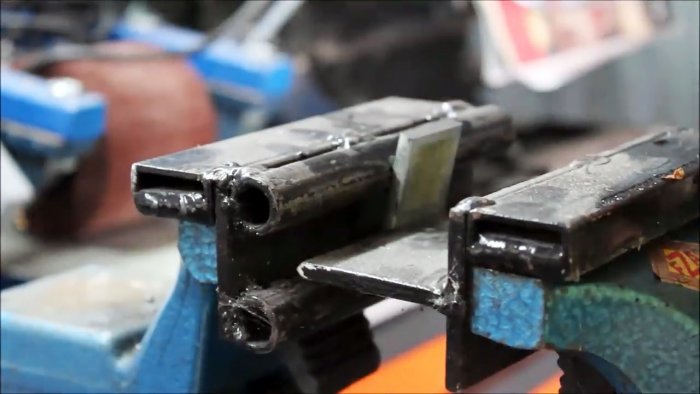

Из толстой полосы металла выгибаем скобу и привариваем к трубкам скольжения спереди горизонтально.

Как сделать фрезер из болгарки

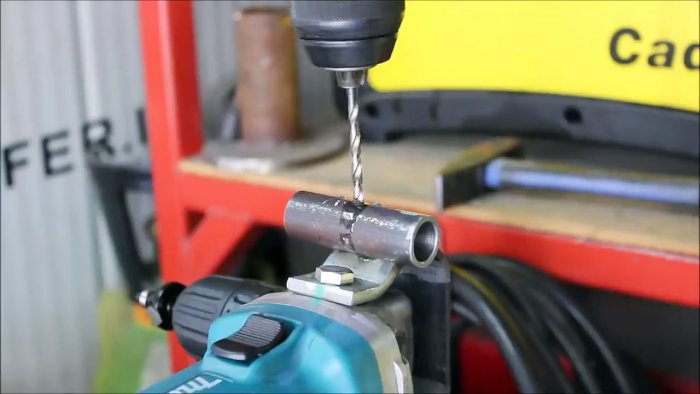

Вынув из трубок скольжения штанги, просверливаем сбоку отверстия, нарезаем резьбу и вворачиваем болты с головкой-барашком.

Как сделать фрезер из болгарки

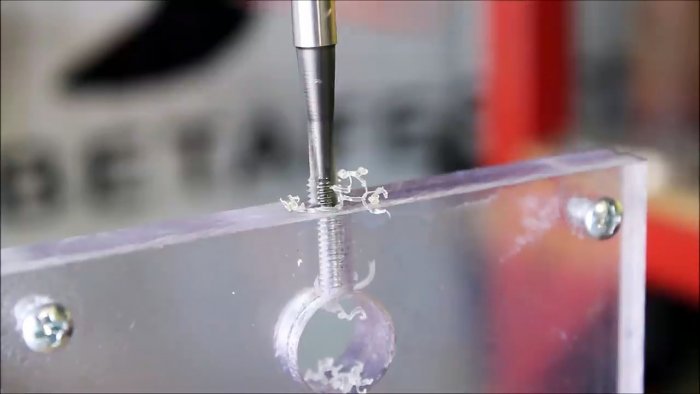

Снимаем подошву и с торца к отверстиям для штанг под прямым углом выполняем сверления, нарезаем резьбу и вкручиваем болты.

Как сделать фрезер из болгарки

Как сделать фрезер из болгарки

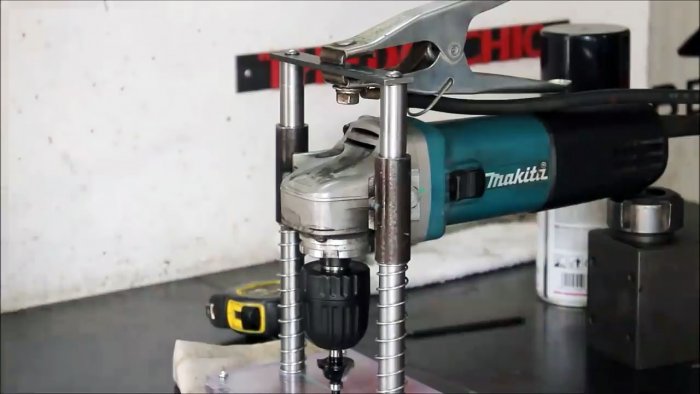

Возвращаем подошву назад и затягиваем болты, закрепляя штанги в отверстиях. К поперечной скобе в центре привариваем ушко, на которое закрепляем ручку-упор, состоящую из двух половинок.

Как сделать фрезер из болгарки

Как сделать фрезер из болгарки

Временную планку, стягивающую штанги, заменяем на скобу, но прежде, чем укрепить ее, поднимаем по штангам вверх и снимаем привод с трубками скольжения и пружины, чтобы поставить упорные втулки. Вновь собираем снятые узлы и детали в обратном порядке, затягиваем окончательно скобу и прикручиваем ручку.

Как сделать фрезер из болгарки

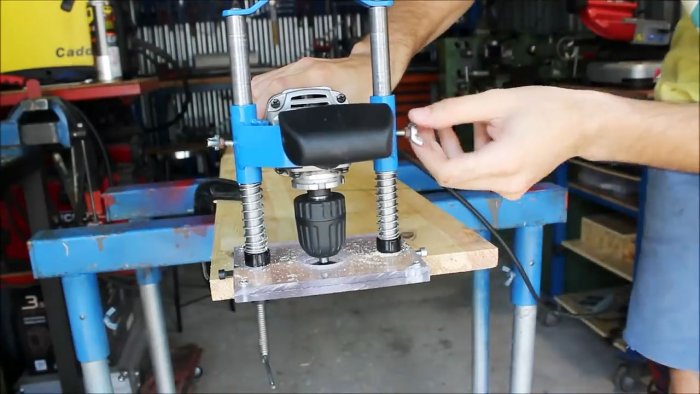

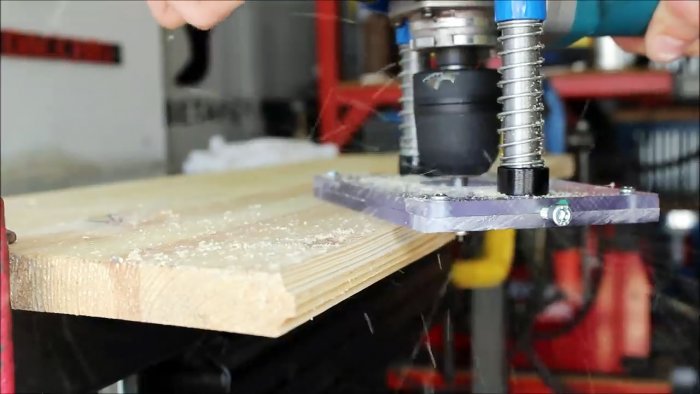

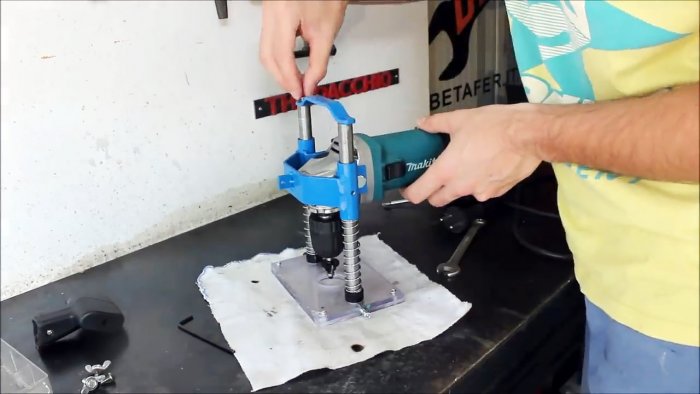

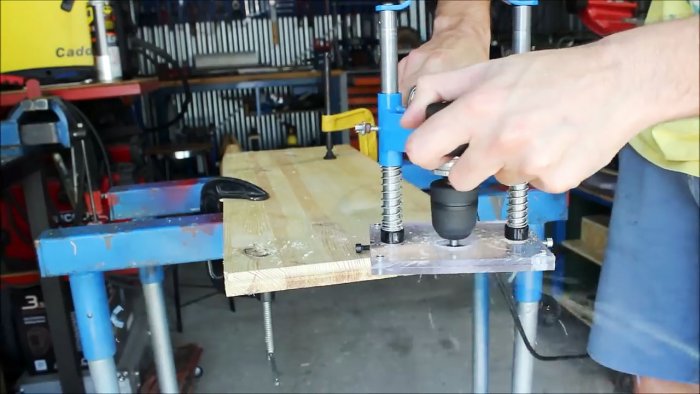

Установив фрезу в рабочее положение, фиксируем ее затяжкой болтов с головками-барашками, ввернутыми в трубки скольжения, и проверяем работу фрезера в деле.

Как сделать фрезер из болгарки

Как сделать фрезер из болгарки

Как сделать фрезер из болгарки

Опорная площадка

Чтобы окончательно закрыть тему с отрезными самоделками для УШМ, нужно упомянуть про опорные площадки, основное назначение которых — регулировать глубину погружения диска в материал и сделать проще раскрой заготовок по прямой линии.

Крупорушка (зернодробилка)

В целом инструмент по конструкции очень напоминает бытовую кофемолку. Идея заключается
в том, чтобы вместо диска закрепить на валу пластинчатый нож. Вместо емкости народ использует металлические или пластиковые ведра, а также «списанные» с кухни кастрюли.

Правила эксплуатации

При выполнении фрезеровочных работ по дереву не забывайте соблюдать нехитрые правила:

  • соответствие насадки на УШМ обрабатываемому материалу;
  • не допускается снятие защитного корпуса;
  • установите скорость угловой шлифовальной машинки на минимум;
  • реально оцените свои силы – большую болгарку может запросто вырвать у вас из рук;
  • работайте в защитных перчатках или жестко закрепите инструмент;
  • предварительно проверьте однородность заготовки – нет ли посторонних металлических деталей;
  • работа должна производиться в одной плоскости, перекосы недопустимы;
  • не блокируйте кнопку в режиме работы;
  • перед заменой насадки/диска обязательно отключите питание электроинструмента.

О том, как сделать фрезер из болгарки, смотрите далее.

Газонокосилка (триммер)

Ухаживать за участком при помощи болгарки — это не утопия, а вполне годный лайфхак. Тем более если под рукой есть старая УШМ, которую не очень-то и жалко. Кулибины идут разными путями. Одни сооружают довольно серьезные устройства на двух-четырех колесах, получая устойчивую и достаточно производительную газонокосилку.

Иногда даже в качестве привода для оснастки используют современный аккумуляторный инструмент. А бывает, все ограничивается созданием компактного и маневренного триммера
с одним колесом или вовсе без такового. Дабы не перегружать устающую болгарку и по соображениям безопасности, металлические ножи тут обычно не применяют. В ход идет леска, которую крепят прямо на гайку. Также можно закрепить леску на пластиковом шлифовальном диске.

Самодельный электрический культиватор

Что можно сделать с болгарки-культиватор

Те, кто занимается земледелием, как правило, имеют в арсенале такую технику как культиватор. С помощью этого оборудования можно обрабатывать грунт и при этом не выворачивать большие пласты земли, не нарушать ее плодородный слой. Единственным и существенным недостатком такого аппарата является его цена. Из-за этого фермеры нашей страны часто пользуются ручным или электрическим культиватором, который изготовлен своими руками из болгарки.

Самодельный фрезер из дрели

Фрезерный станок из дрели своими рукамиЧтобы сделать фрезер из дрели своими руками, потребуются чертежи, угловая шлифовальная машина и подвижный стол. Он может быть изготовлен из фанеры и обычно состоит из двух стенок, обращённых друг к другу. Расстояние от одной до другой должно быть зафиксировано. На движущейся части самодельной машины закреплён металлический конус с заострённым концом. Резаки для древесины могут иметь различную форму, длину и ширину обработки.

Станок делается почти так же, как из болгарки. Разница заключается в принципе крепления втулки для верчения заготовок. При применении шлифовальной машины в качестве фрезерного станка необходимо сделать вспомогательный адаптер.

Фрезер по дереву из болгарки можно соорудить самостоятельно. В интернете есть много видеороликов по этой тематике. Всегда есть возможность что-то изменить и добавить к дизайну резака, главное — чтобы машина была удобна в работе.

Как сделать паз в доске дрелью

Originally posted 2018-04-18 12:10:17.

Заключительный шаг: проверка работоспособности инструмента

Волнение пропало, как только была нажата кнопка. Фрезер повёл себя прекрасно. Единственным недочётом можно было назвать неидеальную гладкость подошвы, которая скользила по поверхности древесно-стружечной плиты не слишком хорошо. Однако работу свою агрегат выполнял, и это уже радовало.

Первый запуск ручного фрезера: на первый взгляд, практически без нареканийПервый запуск ручного фрезера: на первый взгляд, практически без нареканий

Пройдя первую полосу и выбрав паз в ДСП, мне показалось, что чего-то не хватает. Об этом же говорили и не слишком ровные края выбранной дорожки. Создавалось впечатление, что у сделавшего её мастера тряслись руки.

Края выбранного паза довольно неровные и с этим нужно что-то решатьКрая выбранного паза довольно неровные и с этим нужно что-то решать

Немного поразмыслив, я понял. Ведь мне приходилось прилагать усилия, а без родной рукоятки от болгарки делать это не слишком удобно. Но в том виде, в каком она есть, на место её не поставить – мешает направляющая станины. На помощь вновь пришла широкая гайка и отрезок шпильки. Гайка была накручена одной стороной на рукоятку, с другой стороны я ввернул шпильку. Полученная конструкция зафиксировала уголок вместо одного из болтов.

Вот такая рукоятка получилась у нашего мини-фрезераВот такая рукоятка получилась у нашего мини-фрезера

После проделанных манипуляций работа стала намного проще, а края выбранных пазов ровнее. А это значит, что на данный момент ничего нового с нашим фрезером придумывать не стоило. Возможно, впоследствии придут мысли о том, как сделать платформу основания более подвижной, снизив силу трения, но пока меня итоговый результат устроил.

Финальный аккорд

Наверняка подобный инструмент придётся по нраву многим людям, которые занимаются деревом в своём гараже. При помощи подобного фрезера можно решать множество задач. Например, врезку замков, петель или навесов, выборку угла в раме под стекло. Да мало ли, для чего его можно использовать. К тому же, у такого фрезера есть одно неоспоримое преимущество – он легко трансформируется обратно в угловую шлифовальную машину. А значит, может называться универсальным электроинструментом. Возможно, у кого-либо из читателей есть интересные мысли, как можно модернизировать этот ручной фрезер. Напишите об этом в комментариях. Интересно узнать и ваше мнение об этом инструменте. Буду периодически заходить на этот ресурс, и просматривать комментарии. Спасибо за внимание.
