Измерение крепежа

Что такое шаг резьбы и как его правильно определить? Таблица дюйомвых и метрических резьб с шагом и другая полезная информация.

Определения шага резьбы болта:

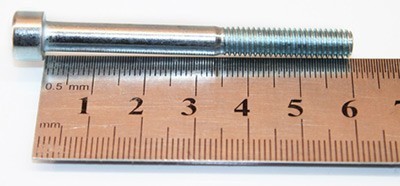

Приложите линейку в резьбовой части болта. Если ее миллиметровые деления совпадают с вершинами нитей, то у вас без сомнения шаг 1 мм. Если нет, то посчитайте количество витков n на определенном отрезке длины L. Первую нитку в расчет не берите, так как от нее происходит отсчет, и она является нулевой.

 Количество витков на 2 см  Шаг резьбы, мм
     9      2,5
     11      2,0
     12      1,75
     14      1,5
     17      1,25
     21      1,0
     26      0,8
     29      0,7
Определения шага резьбы болта

Длину взятого отрезка в миллиметрах разделите на количество витков и получите шаг P.

Например:

P= L/(n-1) = 20 мм / (17-1) витков = 1.25 мм

При этом важно учесть, что чем больший резьбовой участок вы возьмете для проведения измерений, тем меньше будет погрешность. Более точный результат можно получить при помощи штангенциркуля, совместив крайние вершины нитей с острием губок инструмента.

Шаг резьбы находится в тесной связи с диаметром болтового соединения. Данные о соответствии этих двух параметров сведены в таблицу. Измеряем наружный диаметр болта, в нашем примере получаем 10 мм. Из таблицы видим, что болт М10 может иметь шаг резьбы: 1.5 (основной), 1.25 (мелкий), 1.0 (мелкий) или 0.75 (супермелкий). Полученное расчетным путем число должно точно (или почти точно) совпадать со справочным значением. В нашем случае – метрическая резьба второго ряда с мелким шагом 1.25 мм. Условное обозначение болта: М10х1.25.

Что такое шаг резьбы?

Производители выпускают крепежные элементы в соответствии с определенными стандартами. Это дает возможность подогнать шаг и диаметр резьбы под требуемые параметры. Шаг резьбы представляет собой расстояние между соседними витками. У крепежа этот показатель измеряют в миллиметрах. Таким образом, для определения шага необходимо измерить расстояние между центрами соседних выступов. В домашних условиях это можно сделать без применения специального инструмента.

Фото как измерить шаг резьбы

Метрические резьбы

Название (метрическая резьба) показывает, что все измерения выполняются в метрических единицах. Это самый распространённый мировой стандарт. Основные значения резьбовых соединений показаны в таблице 1. За основу взят стандартный шаг резьбы, кроме него существуют исполнения, где предусматривается и меньшие шаги.

Резьба метрика

Параметры резьбовой части: номинальный диаметр d, внутренний диаметр d₁ и шаг резьбы Р

Таблица 1: Размеры резьбы и шаг винтовой линии

Номинальный диаметр резьбы d Шаг Р
1 ряд (предпочтительный) 2 ряд (допустимый) 3 ряд (для специальных конструкций) крупный мелкий 1 мелкий 2 мелкий 3 мелкий 4 мелкий 5
2,00 0,40 0,35
2,20 0,45 0,40
2,50 0,45 0,35
3,00 0,50 0,35
3,50 -0,60 0,35
4,00 0,70 0,50
4,50 0,75 0,50
5,00 0,80 0,50
5,50 0,50 0,40
6,00 1,00 0,75 0,50
7,00 1,00 0,75 0,50
8,00 1,25 1,00 0,75 0,50
9,00 1,25 1,00 0,75 0,50
10,00 1,50 1,25 1,00 0,75 0,50
11,00 1,50 1,00 0,75 0,50
12,00 1,75 1,50 1,25 1,00 0,75 0,50
14,00 2,00 1,50 1,25 1,00 0,75 0,50
15,00 1,75 1,50 1,00
16,00 2,00 1,50 1,00 0,75 0,50
17,00 1,75 1,50 1,00
18,00 2,50 2,00 1,50 1,00 0,75 0,50
20,00 2,50 2,00 1,50 1,00 0,75 0,50
22,00 2,50 2,00 1,50 1,00 0,75 0,50
24,00 3,00 2,00 1,50 1,00 0,75 0,50
25,00 2,00 1,50 1,00
26,00 1,50 1,00
27,00 3,00 2,00 1,50 1,00 0,75 0,50
28,00 2,50 2,00 1,50 1,00
30,00 3,50 3,00 2,00 1,50 1,00 0,75
32,00 2,50 2,00 1,50
33,00 3,50 3,00 2,00 1,50 1,00 0,75
35,00 2,50 1,50 1,00 0,75
36,00 4,00 3,00 2,00 1,50 1,00
38,00 3,00 1,50 1,00 0,75
39,00 4,00 3,00 2,00 1,50 1,00 0,75
40,00 3,50 3,00 2,00 1,50 1,00 0,75
42,00 4,50 4,00 3,00 2,00 1,50 1,00
45,00 4,50 4,00 3,00 2,00 1,50 1,00
48,00 5,00 4,00 3,00 2,00 1,50 1,00
50,00 4,00 3,00 2,00 1,50
52,00 5,00 4,00 3,00 2,00 1,50 1,00
55,00 4,00 3,00 2,00 1,50
56,00 5,50 4,00 3,00 2,00 1,50 1,00
58,00 5,00 4,00 3,00 2,00 1,50
60,00 5,50 4,00 3,00 2,00 1,50 1,00
62,00 5,00 4,00 3,00 2,00 1,50
64,00 6,00 4,00 3,00 2,00 1,50 1,00
65,00 6,00 4,00 3,00 2,00 1,50

Угол при вершине винтовой линии у метрических резьб

Угол при вершине винтовой линии у метрических резьб составляет 60⁰

Видно, что есть несколько рядов по уровню предпочтений. Объясняется довольно просто. Типовые детали стараются делать так, чтобы их было проще заменять в случае разборки и сборки. Менее предпочтительные ряды получаются при индивидуальном проектировании отдельных деталей. Производство удорожается.

Специальные резьбы применяют весьма ограничено. Ими пользуются лишь в тех случаях, когда невозможно применить стандартные предпочтения.

Внимание! Использование специальных резьб связано с необходимостью создавать одноразовые инструменты для нарезания подобных винтовых линий.

В таблицах указан стандартный шаг резьбы, а также дополнительные мелкие значения. Здесь тоже имеются свои предпочтения. Проще использовать номинальные параметры. Инструмент для нарезки выпускается предприятиями разных стран. Его несложно приобрести. Мелкие шаги востребованы только в специальных местах.

Например, уменьшенный шаг резьбы применяют для изготовления шпилек, в двигателях внутреннего сгорания. С их помощью крепят головку блока к самому блоку цилиндров. Эти детали испытывают значительные нагрузки. Внутри движутся поршни, происходит процесс горения газа. Давление возрастает и убывает постоянно. Поэтому требования к соединению довольно высокие.

Мелкие шаги используют при сборке лопаток на турбинах. Вал турбины современного реактивного двигателя вращается с частотой 40…50 тыс. об/мин. Центробежная сила достигает громадных значений. Поэтому требования к узлам соединений повышенные.

Навигация по записям

Вам также может понравиться

Измерение резьбы штангенциркулем

В первую очередь нужно определить, сужаются ли резьбы. Для этого следует поместить точки штангенциркуля по обе стороны от предмета, который необходимо измерить. Выровнять его снаружи нитей на нижнем конце, вдали от головки. Так определяется ширина.

Далее требуется сдвинуть острие так, чтобы оно касалось нитей. Измерение должно появиться на экране, если прибор оснащен дисплеем. В противном случае нужно будет руководствоваться номерами на скользящей части. Затем следует сделать то же самое на резьбовой области рядом с головкой крепежной детали. Если число больше у изголовья, то это коническая нить.

С помощью штангенциркуля также можно измерить диаметр. Если резьба коническая, измеряют на 4-м или 5-м витке вниз от головки, т. е. в середине резьбовой области. Если она не сужается, то можно измерять в любом месте вдоль резьбы. При использовании штангенциркуля можно заметить, что есть несколько мест, где рычаги не сходятся вплотную друг к другу, иногда вдоль края линейки. Не нужно помещать то, что необходимо измерить, в эти промежутки.

Поместить числа следует в стандартное измерение. Как только значение шага получено, можно измерить длину болта или винта из-под головки и поместить все цифры в стандартное измерение. В нем будет диаметр, затем шаг резьбы и длина. Если метрический винт имеет диаметр 4 миллиметра, шаг резьбы 0,4 мм и длину 8 мм, то расчет будет M4 х 0.4 х 8M. Для американского винта это может быть 1/4 дюйма в диаметре, 20 TPI и 1 дюйм длина. Формула будет следующей: 1/4 дюйма х 20 х 1 дюйм.

izmerenie-razmera-zaklepki

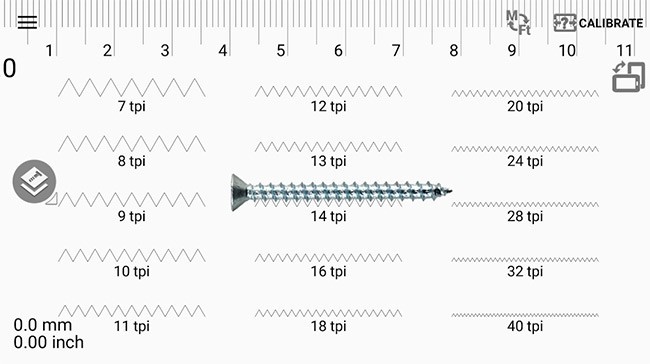

Экранный резьбомер для Android

Даже обычный смартфон сможет в быту заменить резьбомер. Для этого необходимо скачать Android приложение «Измеритель шага резьбы. Резьбомер» от разработчиков инструментария Smart Tools. Просто прикладываете к экрану винт, ищете точное совпадение витков и узнаете шаг. В мобильном приложении доступны различные виды резьбы: метрического, дюймового и трубного стандартов.

Экранный резьбомер для Android - интерфейс

Экранный резьбомер для Android

Полезные советы     Обновлено: 29.09.2020 13:36:40

nobilia7

Что касается дюймовых и метрических резьб, да приблизительные совпадения есть. Но трудно представить, как вы будете пытаться вкрутить болт 1/2″-20 UNF в отверстие М12х1,25.
Насчет резьбы М14х1,25 , да , все верно.

08.04.2021 10:38:01

nobilia7

Евгений Гурьевич,
1) На резьбонарезном инструменте, а так-же в справочных таблицах, действительно принято не использовать знак «Х». Но только не в обозначении КРУПНЫХ, а ОСНОВНЫХ РЕЗЬБ…
На практике многие иностранные производители и на инструменте и на упаковках с крепежом все же дают полную маркировку размера резьбы, например 12х1,75.  Советские и Российские фирмы по производству режущего инструмента тоже нередко «грешат» этим. За примерами далеко ходить не надо — это бывший Сестрорецкий инструментальный з-д, немецкая фирма Reyher. Делается это в основном для того, чтобы у пользователя не возникало сомнений в правильности выбора изделия. Ни для кого не секрет, что большинство продавцов в магазинах, да и слесаря на производствах, а иногда и конструкторы не знают (не помнят) таблицу шага резьб не только мелких, но и основных . В этих случаях и помогает развернутая маркировка размера.

08.04.2021 10:33:18

Марвел

Болт M8x25 каким номером нарезать резьбу

01.04.2021 21:55:03

Евгений

Спасибо за статью, и приложение пригодилось!

11.03.2021 00:32:47

Евгений Гурьевич

Резьба М14х1,25 применяется ТОЛЬКО для свечей зажигания,  а резьба М12х1,25, применяемая И для сверлильных патронов СОВЕТСКИХ дрелей с резьбовым креплением, ЛЕГКО спутать с американской 1/2″-20 UNF, имеющей размер ф12,7х1,27 мм — и от усердия сорвать входы ОБЕИХ.

19.11.2020 17:44:43

Евгений Гурьевич

На МЕТРических резьборезах и в таблицах основной (крупный) шаг резьбы обозначения через «х» не имеет.

19.11.2020 17:34:02

Источник: http://krepcom.ru:443/blog/poleznye-sovety/kak-opredelit-shag-rezby-bez-rezbomera/

Замеры размеров рисунка на протекторах

Как измерить протектор шин, если необходимо оценить степень износа? Поможет глубиномер, которым выполняются измерения по всей образующей протектора шины. Следует учесть, что износ практически всегда неравномерен, и количество замеров должно быть не менее 3…5, причём на равномерно принятых для оценки участках протектора шины. Перед измерениями покрышку следует тщательно очистить от грязи, пыли и фрагментов мелких камней, застрявших внутри.

Измерение протектора шин цифровым глубомером

Иногда требуется решить задачу – как измерить протектор шин штангенциркулем, чтобы определить степень равномерности износа. Этим устанавливается износ шин протектора не только по глубине, но и по радиусу перехода от окружности выступов к окружности впадин. Поступают так. Измеряют глубину рисунка на новом протекторе шины, а затем — линейный размер визуально изменённой зоны на эксплуатировавшейся детали. Разница определит степень износа и поможет принять верное решение о замене колеса.

Все измерения производят глубиномером, который должен быть установлен строго перпендикулярно образующей протектора шины.

Измерение износ протектора колумбиком

Примеры измерений штангенциркулем

Штангенциркуль – удобный и простой в обращении измерительный инструмент. Грамотное его применение позволяет выполнять замеры линейных величин в различных ситуациях, и для разнообразных объектов, начиная от протектора шин, и заканчивая пластиковыми гибкими трубками. Как измерять штангенциркулем – примеры и последовательность – эти вопросы рассматриваются далее.

Измерение заклепок

Заклепки — это своеобразные крепежные детали, состоящие из двух частей: шляпки и оправки. Шляпка — это короткая сторона, которую нужно измерить для ее длины и диаметра. Оправка — это длинный тонкий конец, который отрывается от заклепки во время процесса установки.

Прежде всего, нужно поместить шляпку в круглые отверстия на специальном калибре заклепки. Отверстия имеют различные диаметры, в которые входят заклепки. Когда они вставлены в отверстие, шляпка должна плотно прилегать.

Если остается зазор, то размер слишком большой для данной заклепки. В обратной ситуации оно слишком мало. Методом подбора нужно определить, какой размер наиболее точно отображает параметры крепежного элемента.

Далее требуется измерить длину заклепки. Для этого нужно приложить шляпку в открытые верхние области. Следует убедиться, что шайба или фланец заклепки хорошо прижаты.

razmer-shplintov

Об этой статье

Эту страницу просматривали 27 694 раза.

Рейтинг качественных резьбомеров до 1500 рублей

Metric SCHUT 24 шт. 856.456

Набор состоит из 24 элементов. Сборка осуществляется на территории Поднебесной. Модель позволяет выявить не только полноту профиля, но и его шаг. В основе лежит использование цветной разметки метрического типа. Имеется ряд зубчатых пластинок, которые прочно крепятся внутри обоймы. Для дальнейшей работы человеку необходимо будет подобрать нужную пластинку, и приложить ее поверх разметки таким образом, чтобы образовался минимальный зазор. Общий вес – 0,05 кг. Диаметр инструмента: 98х37х14 мм. Этот качественный и практичный комплект станет отличным решением не только для домашнего пользования, но и производства.

Средняя цена – 980 руб.

Metric SCHUT 24 шт. 856.456

Достоинства:

  • высокое качество сборки и вспомогательных элементов;
  • отсутствие неровностей и люфта на корпусе;
  • отличное соотношение цены и качества;
  • многочисленные положительные отзывы;
  • эргономичная форма;
  • компактные габариты.

Недостатки:

  • не установлены.

АЛЬФА-НДТ №1 М60

Этот комплект состоит из 20 высококачественных элементов. Общий вес конструкции – 0,022 кг. Размеры приспособления: 10х13х35 мм. Заявленный производителем шаг составит 0,4-6 мм. Коэффициент погрешности составляет 20 мкм. Так же покупатель получает паспорт изделия и фирменный чехол, который после может использоваться для хранения инструментов. Сборка осуществляется на территории нашей страны. Практичное приспособление может использоваться на производстве, а не только в домашних условиях.

Цена – 880 руб.

АЛЬФА-НДТ №1 М60

Достоинства:

  • практичность;
  • эргономичная форма;
  • компактные габариты;
  • высокое качество сборки и расходных материалов;
  • функциональность;
  • высокий эксплуатационный срок.

Недостатки:

  • не установлены.

ЧИЗ N1 М60 54563

Этот продукт от проверенного временем отечественного производителя пользуется спросом далеко за пределами нашей страны. В основе лежит использование общепризнанной метрической системы. Для изготовления корпуса применяется высокопрочный стальной сплав. Пластинки, которые используются для измерения, имеют толщину в 1 мм. За счет качества применяемого сырья исключается риск сгибания или поломки элементов. Коэффициент погрешности составляет 15 микрометров. В комплекте имеется 20 элементов. Производится на территории нашей страны.

Купить можно по цене – 690 руб.

ЧИЗ N1 М60 54563

Достоинства:

  • доступная цена;
  • качество сборки и комплектующих;
  • эксплуатационный срок;
  • низкий коэффициент погрешности;
  • ударопрочный корпус;
  • удобство в использовании.

Недостатки:

  • не установлены.

КАЛИБРОН-463-691

Набор относится к категории базовых и состоит только из самых необходимых элементов. В этом случае человек не будет переплачивать за то, чем пользоваться не планирует. Применяется метрическая система измерения. Диапазон разметки – 0,4-6 мм. Для изготовления корпуса и ключевых элементов используется качественный металлический сплав. Коэффициент погрешности, заявленный производителем, составляет 15 мкм. В наборе имеется 20 элементов-шаблонов. Эта практичная и, одновременно, качественная модель пользуется повышенным спросом у отечественных потребителей. Общий вес прибора – 100 г. Сборка осуществляется на территории России.

Средняя цена – 640 руб.

КАЛИБРОН-463-691

Достоинства:

  • корпус утяжеленного типа;
  • компактные габариты;
  • эргономичная форма;
  • отличная комплектация;
  • низкий коэффициент погрешности.

Недостатки:

  • не установлены.

WIEDERKRAFT WDK-MG60

Это прочное и простое в использовании приспособление выпускается проверенной временем европейской компанией. Набор состоит из 20 вспомогательных элементов, которые позволят осуществить замеры в диапазоне 0,4-6 мм. В основе лежит использование стандартной метрической системы. Общий вес – 30 г. Производится на территории Германии.

Стоимость – 450 руб.

WIEDERKRAFT WDK-MG60

Достоинства:

  • ударопрочный корпус;
  • эргономичность;
  • компактные габариты;
  • качество сборки и применяемых комплектующих;
  • положительные отзывы в сети.

Недостатки:

  • небольшой шаг.

Методы и приборы для контроля параметров резьбы

Контроль резьбы представляет собой комплекс процедур по измерению важных характеристик нарезки. Для эффективного измерения параметров резьбы необходимо правильно определить методы и средства контроля. Во время контроля основных параметров нарезания чаще всего применяются методы трёх проволочек, средствами контроля выступают измерительные приспособления с индикаторами и микрометры. Существует 2 основных способа контроля резьбы:

  • Метод дифференцирования: каждый элемент измеряется в отдельности.
  • Метод комплексной проверки: проверка всех параметров производится совместно при помощи бесшкальных инструментов.

Для контроля трубной и конической резьбы чаще всего используют калибры, измеряющие размеры, форму и взаимное расположение поверхности детали.

Правила техники безопасности при работе с прибором

Несмотря на простоту инструмента, существуют определенные правила его эксплуатации, которые необходимо неукоснительно соблюдать. Основные положения выглядят следующим образом:

  1. Чистота приспособления должна быть на высоте, вне зависимости от того, относится он к метрическому или дюймовому типу. Это поможет продлить его эксплуатационный срок и избежать возможного выхода из строя.
  2. Для хранения устройства необходимо обзавестись прочной и плотной емкостью, обладающей твердой поверхностью. Идеальным вариантом будет ящик или контейнер.
  3. Нельзя вместо него использовать иные приборы, не предназначенные для проведения измерительных манипуляций.
  4. Заготовка с проделанной разметкой должна быть прочно зафиксирована, и находиться в неподвижном положении. Если этого не сделать, можно допустить существенную погрешность при измерении.
  5. Мастер, вне зависимости от опыта и навыков, должен облачаться в специальную одежду, во избежание возможности получения травмы.
  6. Категорически запрещено эксплуатировать неисправное изделие. Щупы должны быть гладкими, никаких царапин, сколов и вмятин. Наличие дефектов негативно скажется на точности измеренных данных и последующих расчетах.

Стоит отметить, что многие проблемы возникают из-за некачественности используемых материалов при изготовлении продукции. Долгий срок службы гарантирован стальным конструкциям. Если приобрели недорогой товар с корпусом, изготовленным из пластмассы, ждите преждевременно выхода его из строя. Особой прочностью пластмасса не обладает, поэтому при регулярном активном использовании прибора он может быстро выйти из строя.
