Как проверить обмотку трехфазного двигателя тестером

Двигатели постоянного тока применяются достаточно широко. Особенно в автомобильной промышленности. Они необходимы для работы стеклоподъемников и дворников, входят в систему охлаждения автомобиля и т.д. От качества и работоспособности таких двигателей зависит надежность всего устройства. ->

Что следует знать о двигателе перед его проверкой: 2 важных момента

В рамках излагаемой темы достаточно представлять упрощенный принцип работы и особенности конструкции любого двигателя.

Принцип работы: какие электротехнические процессы необходимо хорошо представлять при ремонте

Любой движок состоит из стационарно закрепленного корпуса — статора и вращающегося в нем ротора, который еще называют якорь.

Устройство однофазного электродвигателя

Его круговое движение создается за счет воздействия на него вращающегося магнитного поля статора, формируемого протеканием электрических токов по статорным обмоткам.

Когда обмотки исправны, то по ним текут номинальные расчетные токи, создающие магнитные потоки оптимальной величины.

Если сопротивление прводов или их изоляция нарушена, то создаются токи утечек, коротких замыканий и другие повреждения, влияющие на работу электродвигателя.

Между статором и ротором выполнен минимально возможный зазор. Его могут нарушить:

  • разбитые подшипники;
  • попавшие внутрь механические частицы;
  • неправильная сборка и другие причины.

Когда происходит задевание вращающихся частей о неподвижный корпус, то создается их разрушение и дополнительные механические нагрузки. Все это требует тщательного осмотра, анализа состояния внутренних частей до начала электрических проверок.

Довольно часто не квалифицированный разбор является дополнительной причиной поломок. Пользуйтесь специальным инструментом и съемниками, исключающими повреждения граней валов.

Съемник подшипников электродвигателя

После разборки сразу во время осмотра проверяют люфты, свободный ход подшипников, их чистоту и смазку, правильность посадочных мест.

Кроме этого у коллекторного электродвигателя могут быть сильно изношены пластины или щетки.

Коллекторные пластины

Все это необходимо проверять до подачи рабочего напряжения.

Особенности конструкций, влияющие на технологию поиска дефектов

Обычно производитель электрические характеристики указывает на табличке, прикрепленной на корпусе. Этим сведениям стоит верить.

Характеристики асинхронного двигателя

Однако часто во время ремонта или перемотки конструкция статора изменяется, а табличка остается прежняя. Этот вариант следует тоже учитывать.

Для бытовой сети 220 вольт могут использоваться двигатели:

  • коллекторные с щеточным механизмом;
  • асинхронные однофазные;
  • синхронные и асинхронные трехфазные.

В схемах 380 вольт работают трехфазные синхронные и асинхронные электродвигатели.

Все они отличаются по конструкции, но, в силу работы по общим законам электротехники, позволяют использовать одинаковые методики проверок, заключающиеся в замерах электрических характеристик косвенными и прямыми методами.

Как прозвонить электродвигатель мультиметром

Электродвигатель – основная составляющая любой современной бытовой электротехники, будь то холодильник, пылесос или другой агрегат, использующийся в домашнем хозяйстве. В случае выхода какого-либо прибора из строя в первую очередь необходимо установить причину поломки. Чтобы узнать, в исправном ли состоянии находится мотор, его необходимо проверить. Нести аппарат в мастерскую для этого необязательно, достаточно располагать обычным тестером. Прочитав эту статью, вы узнаете, как проверить электродвигатель мультиметром, и сможете справиться с этой задачей самостоятельно.

Силовой драйвер

В качестве силового драйвера выбрана

широкодоступная плата

($18) от Pololu на базе микросхемы Freescale MC33926, максимальная частота ШИМ 20кГц, 5А в пике, коммутируемое напряжение от 5 до 28 вольт.

Этот чип был взят за его возможность измерения абсолютной величины протекающего тока, которая в итоге не была использована. Таким образом, можно немного сэкономить, взяв более дешёвый драйвер со схожими характеристиками.

1. Тест на 180 градусов

Подводим итоги. Сами значения сопротивления нам неинтересны. Главное, чтобы они были одинаковы. То есть, если мультиметр при первом измерении показал, например, значение 1,5 Ом, то и между остальными противоположными пластинами должно быть такое же сопротивление. Если сопротивление между некоторыми точками больше ̶̶ значит в этой обмотке обрыв. Если сопротивление, наоборот, меньше ̶̶ короткое замыкание.

Полная проверка ротора электродвигателя

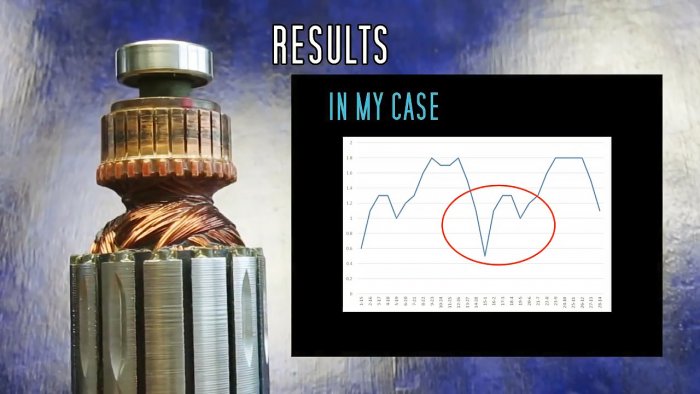

На графике отчетливо отслеживается внутренне замыкание в одной из обмоток.

Какие электромоторы можно проверить мультиметром?

Существуют разные модификации электрических двигателей, и перечень их возможных неисправностей достаточно велик. Большинство неполадок можно диагностировать, воспользовавшись обычным мультиметром, даже если вы не специалист в этой области.

Современные электродвигатели разделяются на несколько видов, которые перечислены ниже:

  • Асинхронный, на три фазы, с короткозамкнутым ротором. Этот тип электрических силовых агрегатов является самым популярным благодаря простому устройству, которое обеспечивает легкую диагностику.
  • Асинхронный конденсаторный, с одной или двумя фазами и короткозамкнутым ротором. Такой силовой установкой обычно оснащается бытовая техника, запитывающаяся от обычной сети на 220В, наиболее распространенной в современных домах.
  • Асинхронный, оснащенный фазным ротором. Это оборудование имеет более мощный стартовый момент, чем моторы с короткозамкнутым ротором, в связи с чем его используют как привод в крупных силовых устройствах (подъемники, краны, электростанки).
  • Коллекторный, постоянного тока. Такие двигатели широко используются в автомобилях, где они играют роль привода вентиляторов и насосов, а также стеклоподъемников и дворников.
  • Коллекторный, переменного тока. Этими моторами оснащается ручной электроинструмент.

Первый этап любой диагностики – визуальный осмотр. Если даже невооруженным взглядом видны сгоревшие обмотки или отломанные части мотора, понятно, что дальнейшая проверка бессмысленна, и агрегат нужно везти в мастерскую. Но зачастую осмотра недостаточно, чтобы выявить неполадки, и тогда необходима более тщательная проверка.

Ремонт асинхронных двигателей

Из асинхронных моторов наиболее распространены двух- и трехфазные. Тестируются они по-разному. Рассмотрим каждую разновидность подробно.

Устройство

Статор УШМ представляет собой неподвижную конструкцию в виде сердечника, изготовленного из листовой электротехнической стали. В нем имеются пазы, в которых размещается обмотка, свитая определенным образом, провода ее располагаются параллельно друг относительно друга, для уменьшения вихревых токов.

408-316 Статор для BOSCH GWS6-100/GWS6-115 HAMMER. Фото 220Вольт

Обмотка в обязательном порядке покрывается электроизоляционным лаком в целях предохранения от возможного замыкания проводов между собой. В пазах сердечников между катушками укладывается изоляция из электрокартона, стеклоленты и других подобных материалов. В абсолютном большинстве моделей болгарок статор плотно посажен внутрь корпуса из высокопрочного пластика, который является защитой всей электрической части УШМ.

Как проверить обмотку электродвигателя на статоре: общие рекомендации

Трехфазный статор имеет три встроенные обмотки. Из него выходит шесть проводов. В отдельных конструкциях можно встретить 3 или 4 вывода, когда соединение треугольник или звезда собрано внутри корпуса. Но так делается редко.

Определить принадлежность выведенных концов обмоткам позволяет прозвонка их мультиметром в режиме омметра. Надо просто один щуп поставить на произвольный вывод, а другим — поочередно замерять активное сопротивление на всех остальных.

Как прозвонить обмотки

Пара проводов, на которой будет обнаружено сопротивление в Омах, будет относиться к одной обмотке. Их следует визуально отделить и пометить, например, цифрой 1. Аналогично поступают с другими проводами.

Здесь надо хорошо представлять, что по закону Ома ток в обмотке создается под действием приложенного напряжения, которому противодействует полное сопротивление, а не активное, замеряемое нами.

Учитываем, что обмотки наматываются из одного провода с одинаковым числом витков, создающих равное индуктивное сопротивление. Если провод в процессе работы будет закорочен или оборван, то его активная составляющая, как и полная величина, нарушится.

Межвитковое замыкание тоже сказывается на величине активной составляющей.

Поэтому замеры активного сопротивления обмоток и их сравнение позволяют достоверно судить об исправности статорных цепей, делать вывод, что их целостность не нарушена.

Однофазный асинхронный двигатель: особенности статорных обмоток

Такие модели создаются с двумя обмотками: рабочей и пусковой, как, например, у стиральной машины. Активное сопротивление у рабочей цепочки в подавляющем большинстве случаев всегда меньше.

Сопротивление обмоток двигателя

Поэтому когда из статора выведено всего три конца, то это означает, что между всеми ими надо измерять сопротивление. Результаты трех замеров покажут:

  • меньшая величина — рабочую обмотку;
  • средняя — пусковую;
  • большая — последовательное соединение первых двух.

Как найти начало и конец каждой обмотки

Метод позволяет всего лишь выявить общее направление навивки каждого провода. Но для практической работы электродвигателя этого более чем достаточно.

Статор рассматривается как обычный трансформатор, что в принципе и есть на самом деле: в нем протекают те же процессы.

Для работы потребуется небольшой источник постоянного напряжения (обычная батарейка) и чувствительный вольтметр. Лучше стрелочный. Он более наглядно отображает информацию. На цифровом мультиметре сложно отслеживать смену знака быстро меняющегося импульса.

К одной обмотке подключают вольтметр, а на другую кратковременно подают напряжение от батарейки и сразу его снимают. Оценивают отклонение стрелки.

Как найти конец и начало обмотки

Если при подаче «плюса» в первую обмотку во второй трансформировался электромагнитный импульс, отклонивший стрелку вправо, а при его отключении наблюдается движение ее влево, то делается вывод, что провода имеют одинаковое направление, когда «+» прибора и источника совпадают.

В противном случае надо переключить вольтметр или батарейку — то есть поменять концы одной из обмоток. Следующая третья цепочка проверяется аналогично.

А далее я просто взял свой рабочий асинхронный движок с мультиметром и показываю на нем фотографиями методику его оценки.

Личный опыт: проверка статорных обмоток асинхронного электродвигателя

Для статьи я использовал свой новый карманный мультиметр Mestek MT102. Заодно продолжаю выявлять недостатки его конструкции, которые уже показал в статье раньше.

Карманный мультиметр

Электрические проверки выполнялись на трехфазном двигателе, подключенном в однофазную сеть через конденсаторы по схеме звезды.

Трехфазный двигатель в однофазной сети

Общая оценка состояния изоляции обмоток

Поскольку на клеммных выводах все обмотки уже собраны вместе, то замеры начал с проверки сопротивления их изоляции относительно корпуса. Один щуп стоит на клеммнике сборки нуля, а второй — на гнезде винта крепления крышки. Мой Mestek показал отсутствие утечек.

Сопротивление изоляции обмоток

Другого результата я и не ожидал. Этот способ замера состояния изоляции очень неточный и большинство повреждений он выявить просто не сможет: питания батареек 3 вольта явно недостаточно.

Но все же лучше делать хоть так, чем полностью пренебрегать такой проверкой.

Для полноценного анализа диэлектрического слоя проводников необходимо использовать высокое напряжение, которое вырабатывают мегаомметры. Его величина обычно начинается от 500 вольт и выше. У домашнего мастера таких приборов нет.

Можно обойтись косвенным методом, используя бытовую сеть. Для этого на клеммы обмотки и корпуса подают напряжение 220 вольт через контрольную лампу накаливания мощностью порядка 75 ватт (токоограничивающее сопротивление, исключающее подачу потенциала фазы на замыкание) и последовательно включенный амперметр.

Как проверить изоляцию

Ожидаемый ток утечки через нормальную изоляцию не превысит микроамперы или их доли, но рассчитывать надо на аварийный режим и начинать замеры на пределах ампер. Измерив ток и напряжение, вычисляют сопротивление изоляции.

Однако такая работа производится под действующим напряжением. Она опасна. Выполнять ее можно только тем работникам, кто имеет хорошие практические навыки электрика, имея минимум третью группу по технике безопасности.

Используя этот способ, учитывайте, что:

  • на корпус движка подается полноценная фаза: он должен располагаться на диэлектрическом основании, не иметь контактов с другими предметами;
  • даже временно собираемая схема требует надежной изоляции всех концов и проводов, прочного крепления всех зажимов;
  • колба лампы может разбиться: ее надо держать в защитном чехле.

Замер активного сопротивления обмоток

Здесь требуется разобрать схему подключения проводов и снять все перемычки. Перевожу мультиметр в режим омметра и определяю активное сопротивление каждой обмотки.

Сопротивление обмотки
Электрическое сопротивление обмотки
Сопротивление обмотки 3

Прибор показал 80, 92 и 88 Ом. В принципе большой разницы нет, а отклонения на несколько Ом я объясняю тем, что крокодил не обеспечивает качественный электрический контакт. Создается разное переходное сопротивление.

Это один из недостатков этого мультиметра. Щуп плохо входит в паз крокодила, да к тому же тонкий металл зажима раздвигается. Мне сразу пришлось его поджимать пассатижами.

Замер сопротивления изоляции между обмотками

Показываю этот принцип потому, что его надо выполнять между каждыми обмотками. Однако вместо омметра нужен мегаомметр или проверяйте, в крайнем случае, бытовым напряжением по описанной мной выше методике.

Сопротивление изоляции между обмотками

Мультиметр же может ввести в заблуждение: покажет хорошую изоляцию там, где будут созданы скрытые дефекты.

Конструктивные особенности


Устройство электродвигателей может существенно отличаться, но зачастую оно представлено сочетанием сходных элементов. Подвижный элемент принято называть ротором, неподвижный — стартером. Медная проволока может наматываться следующим образом:

  1. Катушка только на роторе.
  2. Катушка только на стартере.
  3. Обмотка на подвижной и неподвижной части.

Другие виды проверок

Проверить исправность двигателя можно и другими способами. Есть специальные устройства, позволяющие проверять якоря двигателей постоянного тока. Нужно приложить движок к специальной призме прибора, а затем включить его в сеть. В процессе диагностики нужно медленно поворачивать двигатель. О межвитковом замыкании свидетельствует вибрация и притягивание межвиткового полотна к пазу.

Для того, чтобы быстро проверить движок можно использовать специальные рабочие стенды. Это особая конструкция, состоящая из источника постоянного тока, инвертора, цифрового вольтметра, компаратора напряжения, светового индикатора и зуммера, сигнализирующего об обрыве.

Смотрите также:

Как переделать однушку в двушку?

Как купить квартиру в Ростове-на-Дону? http://euroelectrica.ru/kak-kupit-kvartiru-v-rostove-na-donu/.

Интересное по теме: Как самому продать квартиру?

Советы в статье «Закладная на квартиру по ипотеке — что это?» здесь.

Стенд можно собрать самостоятельно, но это целесообразно в том случае, если вы занимаетесь диагностикой и ремонтом двигателей постоянного тока. В домашних условиях для проверки достаточно использовать простой тестер, который можно приобрести в любом электротехническом магазине по приемлемой цене.

Проверка электродвигателей разного вида с помощью мультиметра

Повседневная жизнь человека неразрывно связана с электродвигателями различной конфигурации, на работе которых основано действие различных приборов и оборудования. Таким оборудованием мы пользуемся постоянно и достаточно часто возникают различные неполадки в их работе, что зачастую связано с неисправностью электродвигателя. Для того, чтобы привести прибор в работоспособное состояние нужно знать, каким образом прозвонить электродвигатель. Об этом будет рассказано в данной статье.

Заключительный этап: особенности проверок двигателей под нагрузкой

Нельзя делать заключение об исправности электродвигателя, полагаясь только на показания мультиметра. Необходимо проверить рабочие характеристики под нагрузкой привода, когда ему необходимо совершать номинальную работу, расходуя приложенную мощность.

Включение подачей напряжения на холостой ход и проверка начала вращения ротора, как делают некоторые начинающие электрики, является типичной ошибкой.

Например, владелец очень короткого видео ЧАО Дунайсудоремонт считает, что замерив ток в обмотках, он убедился в готовности отремонтированного движка к дальнейшей эксплуатации.

Однако такое заключение можно дать только после выполнения длительной работы и оценки не только величин токов, но и замера температур статора и ротора, анализа систем теплоотвода.

Не выявленные дефекты неправильной сборки или повреждения отдельных элементов могут повторно вызвать дополнительный ремонт с большими трудозатратами. Если же у вас еще остались вопросы по теме, как проверить электродвигатель мультиметром, то задавайте их в комментариях. Обязательно обсудим.

Техника безопасности

Во время проверки ротора, необходимо соблюдать следующие меры безопасности:

  • перед разборкой отключить электродвигатель от сети;
  • в поврежденном якоре могут быть острые кромки, оторванные пластины коллектора или торчать поврежденные провода, поэтому необходимо использовать рабочие перчатки.

YouTube Premium

Как прозвонить двигатель постоянного тока

Хотите сохраните это видео?

  • Пожаловаться

Пожаловаться на видео?

Понравилось?

Не понравилось?

YouTube Premium

Как прозвонить двигатель постоянного тока

Хотите сохраните это видео?

  • Пожаловаться

Пожаловаться на видео?

Понравилось?

Не понравилось?

Техника безопасности

Работать с частями разобранного электромотора надо на чистом рабочем столе. Освещение рабочего места не должно создавать затемнённые места. Руки должны быть защищены перчатками, а глаза очками. Работник должен быть обут в ботинки на толстой резиновой подошве. Это нужно делать для того, чтобы избежать неприятностей при испытании мотора после его диагностики.

Проверка борно

Если после прозвонки остались подозрения, нужно вскрыть клеммную коробку (борно). Часто можно увидеть, что в борно плохо затянут крепеж, или отгорели провода. Если для соединения используются гайки, нужно на каждой клемме проверить протяжку не только верхней гайки, которой прикручен питающий проводник, но и осмотреть гайку, которая держит вывод обмотки, уходящий внутрь двигателя.

При отсутствии мультиметра допускается в первом приближении проверять обмотки на обрыв при помощи универсального пробника-прозвонки. Однако, при этом невозможно определить межвитковое и короткое замыкание в обмотках.

Что учесть при проверке двигателя

И последнее. Нужно просчитать, что выгоднее – восстанавливать исправность изделия или приобрести новое. Это зависит от специфики его эксплуатации, интенсивности использования, необходимости в нем в какой-то момент времени (срочная работа, например). Практика показывает, что после того, как эл/двигатель побывал в мастерской, в «чужих руках», больше полугода он не проработает. Проверено.

Ну а как поступить, решать только вам, уважаемый читатель. По крайней мере, самостоятельно произвести простейшие проверки электрического двигателя на исправность вы уже сможете.

Тестирование двухфазной модели

Статор и многие другие конструктивные элементы двухфазного электрического двигателя имеют свои отличительные признаки, которые и определяют особенности проверки.

К особенностям проверки двухфазного электрического двигателя отнесем следующие моменты:

  1. В этом случае обязательно проверяется сопротивление на корпусе. Слишком низкий показатель указывает на то, что нужно выполнить перемотку статора.
  2. Для получения более точных показателей рекомендуется использовать мегомметр, однако подобный измерительный инструмент встречается дома крайне редко.

Перед тестированием электрического двигателя следует провести визуальный осмотр. Механические повреждения могут привести к серьезным проблемам с работой.
