Как расклепать заклепки, не имея под рукой заклепочника?

Нередко приходится разбирать конструкции, соединённые заклёпками. Как снимать заклепки, не повреждая скреплённые изделия?
Какие инструменты понадобятся? Как снять заклёпки с металла без заклепочника болгаркой, дрелью, зубилом или расклепочной насадкой? Какие рекомендации дают специалисты по их удалению?

Удаляем заклепку подручными инструментами

Как мы уже говорили, в основе демонтажа любой POP-заклепки является обработка полого участка ее головки до тех пор, пока она не сойдет с хвостовика. Эту несложную, но очень точную операцию можно выполнить, используя тонкое долото или отвертку с плоским шлицем, а также молоток. Последовательность выполнения этой работы следующая:

  1. В первую очередь необходимо определить толщину и свойства материала листов, соединенных вытяжными заклепками. Зная параметры металла, можно точно подобрать инструменты и приблизительно рассчитать максимально допустимое усилие при демонтаже. При работе с очень тонким листовым материалом наш способ сложно назвать оптимальным и его можно применять только на свой страх и риск.
  2. Чтобы извлечь наклепку, поместите между бортиком ее головки и листом долото или жало отвертки и, аккуратно постукивая молотком, отогните его. Чем тоньше соединенный крепежом материал, тем деликатнее нужно относиться к работе. Также стоит внимательно отнестись к выбору инструмента – он должен быть достаточно тонким, чтобы его можно было аккуратно забить под бортик.
  3. Если удаление фиксирующей части метиза прошло успешно, нужно аккуратно извлечь крепеж из сквозного отверстия. Для этой цели лучше всего использовать тонкую отвертку или тонкий металлический стержень, подходящий по диаметру. Ваша задача в этом случае просто вытолкнуть хвост заклепки из отверстия. Чаще всего это удается без приложения особых усилий, но иногда может снова понадобиться молоток – один-два удара по отвертке или стержню, направленному на ножку заклепки, помогут вытолкнуть ее с «насиженного» места.

Этот способ хорош тем, что его можно использовать даже там, где подключение электрических инструментов невозможно – к нему часто прибегают при выполнении работ в полевых условиях.

Высверливание заклепки

Самый простой и безопасный способ, с точки зрения механического воздействия, это высверливание сверлом.

Три способа как удалить заклепку

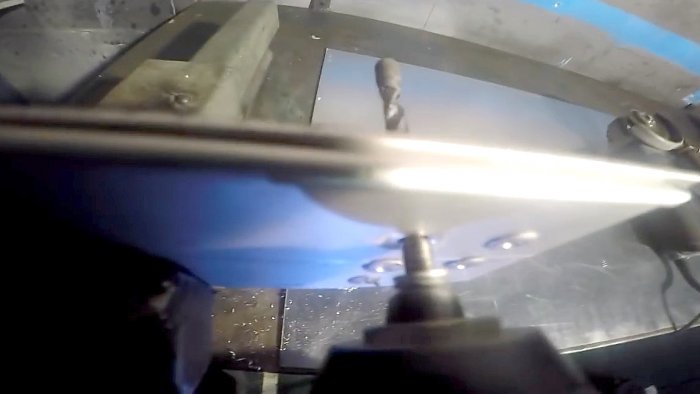

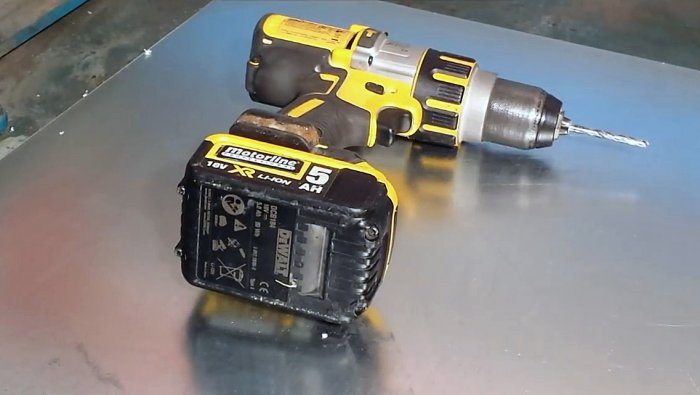

Берем шуруповерт или дрель. Устанавливаем сверло нужного диаметра. И сверлим насквозь клепку.

Три способа как удалить заклепку

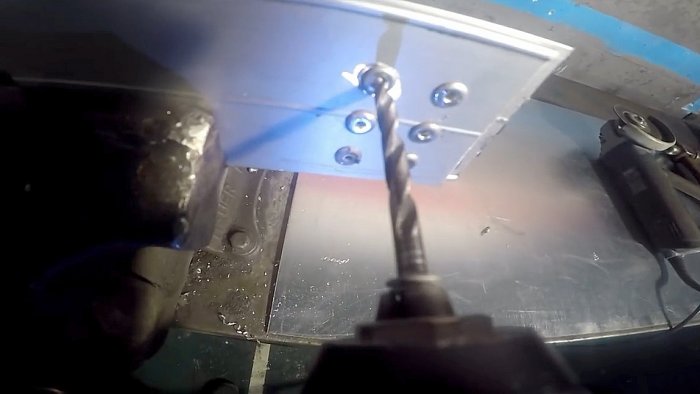

Проходим насквозь.

Три способа как удалить заклепку

Данный метод не повредит соединяемые металлы, если сверло подобрано правильно. Хотя он довольно специфичный и не подойдет вам, если у ваших заклепок полукруглая шляпка.

Советы

  • Всегда держите дрель перпендикулярно, чтобы все отверстия получались прямыми. Если не держать дрель прямо, можно рассверлить установочное отверстие.
  • Держите набор заклепок различных размеров про запас.

Суть заклепки

Заклепка – крепеж одноразовый. Но он также наиболее дешевый. Если устройство делается навсегда и не подразумевает разборку частей в будущем, эти части можно склепать заклепками. Держать они будут так же прочно, как и винты, но будут даже надежнее. Винт со временем может выкрутиться, заклепка же сама не разойдется, так как расклепать ее без помощи специальных инструментов невозможно.

Использование заклепок для клепания металла и других материалов

Как убрать заклепки с металла?

Сварка — это, конечно, хорошо, но применять ее можно не везде. В таком случае применяется клепка — это механическое соединение деталей при помощи специального крепежа. Крепеж этот называют заклепки, изготавливаются они из разных материалов, бывают разных видов.

Что такое клёпка

Механическое соединение деталей при помощи ряда заклепок называется клепкой, а само соединение — заклепочным швом. Используется там, где сваривать детали неудобно или соединяются несвариваемые материалы. Клепают не только металлы, таким образом соединяют детали в одежде, аксессуарах и т.д. Но там это больше отделка, нежели нагруженное соединение. Так что дальше пойдет речь о клепке в строительстве или обустройстве дома. В принципе, вместо клепки можно использовать винтовое соединение, но болты с гайками стоят дороже, да и их установка занимает больше времени.

Вот так выглядит заклепочное соединение

Если говорить об установке заборов из профлиста, заклепки более надежны, так как снять их можно только рассверлив крепеж. При установке винтов или саморезов, их можно выкрутить и унести и металл, и метизы. В некоторых случаях клепка более удобна при монтаже кровли из профнастила или металлочерепицы. На крыше установка винтовых соединений проблематична, требует много времени. А заклепками, да при хорошем инструменте, можно справиться за час или даже меньше.

Наиболее частое применение в личном хозяйстве

Как происходит соединение деталей при помощи заклепок? Заклепка устанавливается в подготовленное сквозное отверстие. Она имеет головку, которая упирается в материал и стержень. В процессе клепки конец стержня расплющивается, меняя форму под воздействием силы. Поэтому для этих метизов применяют пластичные металлы.

Виды заклепочных швов

Если говорить о способе соединения листов, то заклепочные швы бывают внахлест (один лист накладывается на другой) и встык. Стыковочные швы могут быть с одной или двумя накладками. С накладками более надежные, применяются в ответственных и нагруженных местах.

Виды заклепочных швов: внахлестку и в стык с накладками

По расположению заклепок:

  • однорядные;
  • двухрядные;
  • многорядные.

Располагаться они могут друг напротив друга или в шахматном порядке. Швы могут быть прочными, плотными (герметичными) или прочно-плотными. Плотные выполняют с помощью эластичных прокладок, закладываемых между соединяемыми деталями. Прочно-плотные применяются, в основном, в котлах. Сейчас их чаще заменят сваркой.

Виды заклепок

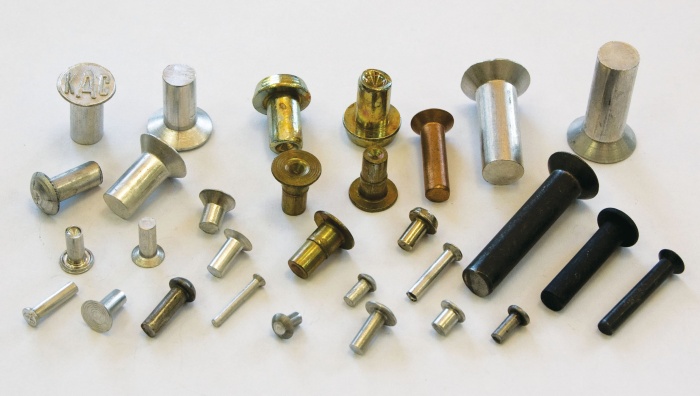

Что такое заклепка? Это цилиндрический стержень из пластичного металла (может быть полым или нет) с головкой определенной формы на одном конце. Эта головка называется закладной. В процессе установки, за счет сплющивания металла стержня со второй стороны, образуется вторая головка. Она называется замыкающей (закрывающей).

Типы заклепок

Могут быть составные заклепки (например, популярные вытяжные или винтовые), которые состоят из корпуса и стержня. Но суть от этого не меняется: закладная головка упирается в материал, а на другом конце, за счет пластичности металла, формируется вторая головка. Просто она формируется за счет того, что стержень вытягивается и расширенной частью сминает вторую часть.

Типы стержней и закладных головок

Заклепки отличаются формой головки и стержнем. По типу стержня они бывают:

  • со сплошным стержнем (высокая нагрузочная способность, но тяжело устанавливаются);
  • полупустотелые (часть стержня возле закладной головки сплошная, часть — пустотелая);
  • пустотелые (головка и стержень имеют цилиндрическое сплошное отверстие, легко расклепываются, но высокие нагрузки не переносят).Виды заклепок по типу стержня и закладной головки

Заклепки имеют следующие виды головок (на фото выше):

  • Полукруглая (высокая и низкая). Иногда называется еще сферической. Наиболее надежные, создают прочный шов.
  • Цилиндрической и конической (плоской). Применяются, если соединение находится в агрессивной среде.
  • Потайная и полупотайная. Устанавливаются, когда крепеж не должен выступать над поверхностью. Наиболее ненадежное соединение, используется только при необходимости.

Рядом могут быть установлены разные заклепки

Каждый из видов закладных головок встречается с каждым типом стержня. Подбирают их в зависимости от планируемой нагрузки. На максимальные нагрузки нужны метизы со сплошным стержнем и полукруглой головкой. На не слишком нагруженные швы можно применять и пустотелые, но они не обеспечивают герметичности. Если важна такая характеристика, то ставят полупустотелые.

Типы заклепок

Несмотря на то что сварка стала доступной даже непрофессионалу, клепка не теряет популярности. Ведь не все металлы можно варить, да и сварной шов подвержен коррозии. Поэтому постоянно появляются новые разновидности заклепок, так что полного перечня точно нет. Рассмотрим основные и более популярные.

  • Классические или обычные. Универсальные, применяются для всех типов швов. Отличить можно внешне — напоминают грибки.
  • Полутрубчатые (стержень наполовину полый). Требуют меньше усилий при установке, но и прочность имеют невысокую. Используются в соединениях с небольшой механической нагрузкой.Классическая и резьбовая заклепки
  • Закладные, вытяжные, отрывные или тяговые. Составные (из двух частей) метизы. Хороши тем, что при установке их не надо придерживать со второй стороны шва. Для установки заборов или монтажа кровельных материалов используют именно их.
  • Пистонные. Применяются для соединений с малой нагрузкой, делают, в основном, из мягких металлов (алюминий и сплавы, медь).Гаечные и пистонные заклепки
  • Резьбовые (гаечные). Для соединения деталей с тонкими стенками (до 0,3 мм). Отличаются тем, что внутренняя часть имеет нарезанную резьбу, наружная — вертикальную насечку, предотвращающую поворот вокруг своей оси. Внутрь закручивается винт, притягивая свободную часть корпуса к месту соединения. Именно так получается — за счет сминания — закрывающая головка.

Это основные виды заклепок, которые применяются в строительстве, машиностроении и в других областях. В каждом из видов есть свои подвиды, отличающиеся в нюансах.

Вытяжные заклепки

Несколько слов скажем отдельно о вытяжных (закладных) заклепках. Они применяются при крепеже профлиста и металлочерепицы. Именно с ними чаще всего приходится сталкиваться при обустройстве участка. Состоит вытяжная заклепка из трубчатого корпуса и цельного стержня, вставленного внутрь. Они называются составными, так как имеют две независимые части. Также этот крепеж является усиленным — после установки, часть стержня остается внутри, что повышает прочность соединения.

Как работает вытяжная заклепка

Длина корпуса вытяжной заклепки должна быть больше толщины соединяемых деталей. Она вставляется в проделанное заранее отверстие, после чего заклепочник захватывает стержень, вытягивает его через полый корпус. На дальнем конце стержня имеется шарик, который формирует замыкающую головку из развальцованного края корпуса. Лишний стержень удаляется инструментом, но некоторая его часть остается внутри, что делает такое соединение достаточно прочным.

Как понятно из описания, важно правильно подобрать размер заклепки. Слишком короткая не даст сформировать нормальный буртик, что ослабит соединение. Слишком длинный корпус, даст большой люфт, что тоже нехорошо. Так что при подборе этого типа крепежа внимательно смотрите рекомендуемую толщину. Идеально, если ваше соединение приходится на середину диапазона.

Заклепки для соединения рыхлых и мягких материалов

Для соединения мягких и пластичных материалов — пластика, ДСП — перечисленные выше метизы не подходят. Для них есть другой вид аналогичного крепежа. Он отличается не такими большими размерами и меньшей прочностью. Но, при установке, создается меньшее усилие, чтобы не разрушить материалы.

Существуют следующие виды заклепок для соединения пластичных или мягких материалов:

  • Лепестковые. При установке корпус заклепки раскрывается на несколько лепестков. Большая площадь контакта такой закрывающей головки позволяет перераспределить нагрузку.Такие заклепки можно ставить на пластик, ДВП и другие «неметаллы»
  • Распорная. Это подвид вытяжной, но с надрезами по корпусу. При установке они складываются, образуя тоже своего рода лепестки, но двойные. При этом головка метиза остается на поверхности детали, не углубляясь в материал.

Есть также пластиковые заклепки. Их делают обычно для мебели, иногда для фиксации декоративных панелей. Такие заклепки больше похожи на винтовые. Нижняя часть разрезана на несколько лепестков, внутри имеется резьба, по которой вкручивается стержень. По мере закручивания, стержень раздвигает корпус, который держится за счет силы трения.

Клепание металла

Процесс клепки металлов состоит из двух этапов: подготовительного и собственно установки метизов. Подготовка — сверление отверстий, при необходимости раззенковка под потайные головки. Обратите внимание, что потайные головки могут быть с одной (любой) стороны или с двух.

Сам процесс клепки такой:

  • вставить заклепку;
  • стянуть соединяемые детали;
  • сформировать при помощи инструмента замыкающую головку;
  • проверить и зачистить соединение.Так устанавливаются вытяжные заклепки

При хорошем инструменте работа идет быстро. Для частного применения и разовых работ обычно применяют ручные заклепочники. И даже с ними сам процесс (без сверления отверстий) занимает считанные секунды. Если говорить об установке профлиста или металлочерепицы, каждое сделанное отверстие рекомендуется промазать краской — для предотвращения коррозии. Именно эти процессы — сверление и покраска, занимают много времени.

Вообще, есть два способа установки заклепок: холодный и горячий. При горячем место соединения предварительно разогревается до определенной температуры (определяется металлом и толщиной деталей). На практике применяется при монтаже заклепок большого диаметра — 12 мм и более.

Заклепки ставят рядами. Минимальное расстояние между соседними — 4 диаметра, от края листа до центра метиза — не менее чем 1,5 диаметра заклепки. При креплении профлиста, ставят в выемку, не в волну.

Подбор размеров заклепок

Заклепки подбирается исходя из толщины соединяемых металлов. Важны при этом: параметры закладной головки, диаметр стержня. По диаметру стержня определяется диаметр сверла, которое используется для подготовки отверстия в соединяемых деталях. Примерно определить диаметр заклепки можно удвоив толщину соединяемых деталей. Длина стержня — не менее 2 диаметров заклепки, причем выступающая часть должна быть не менее 1,25-1,5 от диаметра.

Диаметр отверстия при точной сборке 2,1 мм 2,4 мм 2,7 мм 3,1 мм 3,6 мм 4,1 мм 5,2 мм 6,2 мм 7,2 мм 8,2 мм
Диаметр отверстия при грубой сборке 2,3 мм 2,6 мм 3,1 мм 3,5 мм 4,0 мм 4,5 мм 5,7 мм 6,7 мм 7,7 мм 8,7 мм

Вообще, диаметр стержня заклепки может быть от 1 мм до 36 мм, длинна его может быть от 2 мм до 180 мм. Причем больший диаметр не равнозначен большей прочности соединения. Тут играет роль как материал, из которого он изготовлен, так и его тип (полый или цельный). Как же выбрать? По характеристикам заклепок. Вы ведь выбираете их под соединение определенных материалов определенной толщины. Примерно знаете и нагрузку, которая будет прилагаться на соединение. Поэтому при подборе обращайте внимание на то, что рекомендует производитель.

Как подобрать заклепку по толщине скрепляемого материала? По указаниям производителя, но в общем, диаметр стержня должен быть не менее двойной толщины материалов

Обязательно указывается:

  • Рекомендуемый диаметр под соединение. Вам остается только подобрать сверло и сделать ровное отверстие без заусенцев.
  • Минимальная и максимальная толщина соединяемого пакета. Важно чтобы ваше соединение находилось в указанном диапазоне.
  • Усилие на срез. Это та нагрузка, приложенная к соединению перпендикулярно, которую заклепка выдерживает без разрушения.
  • Усилие на разрыв. При какой нагрузке вдоль заклепки она разрушится.

Именно усилие на разрыв и срез определяют прочность будущего шва. Чем больше эти значения, тем большие нагрузки выдержит.

Из какого материала должна быть заклепка

Заклепки обычно берут из того же материала, что и соединяемые детали — это позволяет избежать электрохимической коррозии. Обращают внимание и на прочностные характеристики. Но, как правило, при соединении алюминиевых деталей, прочности алюминиевых метизов достаточно.

Вообще, заклепки делают из таких металлов:

  • сталь:
    • обычная — марок Ст2, Ст3, Ст10;
    • коррозионностойкая Х18Н9Т;
    • оцинкованная;Можно растеряться))
    • легированная (нержавеющая) — 9Г2, 304, 316.
  • медь МТ и М3;
  • алюминиевые сплавы (чаще АД1, Д18);
  • алюминиево-магниевые (AlMg2,5; AlMg5; AlMg3),
  • латунь (Л63).

При соединении медных деталей допустима установка латуни и меди. Алюминий соединяют алюминиевыми сплавами. Стальные листы — соответствующими марками стальных заклепок. Есть также смешанные метизы — из двух разных металлов (химически не конфликтующих). Чаще всего встречаются алюминиево-стальные.

Для установки фасадных элементов, откосов, отливов, металлочерепицы и профлиста, используются обычно вытяжные заклепки из оцинкованной окрашенной стали. Окраска — в тон с деталями.

Источник: https://stroychik.ru/strojmaterialy-i-tehnologii/zaklepki

Самые частые поломки заклёпочника и их предотвращение

Принцип работы заклёпочника состоит в том, что при сжатии рукояток цанговое устройство захватывает, втягивает из трубки заклёпки стержень, затем головкой, размещённой на другом конце сминает трубочку, создавая шляпку, плотно заклёпывая отверстие.

Чтобы заклёпочник служил долго, без поломок, следует придерживаться следующих правил:

головку заклепочника необходимо прижать к шляпке перед тем, как нажимать на рукоятки и вытягивать стержень;
благоразумнее использовать заклёпки из того же материала, из которого выполнен и соединяемые детали;
для успешной работы заклёпочника необходимо правильно определить толщину соединяемых материалов: длина заклёпки должна быть равна сумме диаметра заклёпки и толщины скрепляемых материалов;
если на заклёпочнике стоит неподходящая для выполняемых работ насадка для вытяжных заклёпок, мундштук и шпилька, то это может спровоцировать заклинивание ножки заклёпки;
для правильной работы инструмента необходимо установить заклепку в заклёпочник, после чего вставить заклепку в отверстие под углом 90 градусов и произвести клепание

Очень важно, чтобы инструмент в процессе клепания находился под углом именно в 90 градусов, а заклепка была полностью вставлена в отверстие, иначе заклепка установится не ровно, а соединение материалов будет не плотным, ножка в заклепочнике может заклинить;
после использования заклепочника в течение 25 часов или в конце рабочего дня следует очистить губки, толкатель и пружину для заклепок или даже заменить их в случае износа;
регулярно следует протирать патрон для губок, сами губки и толкатель губок от металлической стружки. Это увеличит срок службы инструмента.
если к пневматической модели заклепочника подобрать несоответствующий диаметр шланга, работа инструмента будет неправильной;
в работе с пневматическим заклепочником следует еженедельно очищать фильтр контейнера от стружки с помощью продувочного пистолета;
шпильку пневматической модели следует очищать от стружки и смазывать через каждые 50 установок;
вращающие части гаечного заклепочника следует смазывать через каждые 1000 установок

Иначе трение усилиться, а скорость работы снизится;
раз в год следует заменять гидравлическое масло в сервисном центре.

mechanika-urala.ru

Заклепки в строительстве и машиностроении

Разновидности строительных заклепок

Существует множество разновидностей заклепок. Одни имеют вид одинарной части – втулки, которую вставляют в отверстие и при помощи специального заклепочника расширяют края втулки на другой стороне соединяемых деталей и прижимают (расплющивают). Такие заклепки самые распространенные, дешевые и надежные. Применяются они в основном в строительстве и машиностроении. Как расклепать заклепку строительных разновидностей?

Три способа как удалить заклепку


Во многих промышленных изделиях используются заклепки, как способ надежно и быстро скрепить узел, который в дальнейшем не будет разбираться. Часто так соединяют тонкие листовые металлы. Если у вас возникла надобность удалить клепку и не повредить поверхности изделия, то я предложу три всем доступных способа для достижения необходимого результата.

Срезание болгаркой

Это самый быстрый и одновременно самый травмоопасный способ удаления заклепок. Поэтому, если вы неуверенно владеете таким инструментом как УШМ (болгарка), я искренне не рекомендую его использовать.

Три способа как удалить заклепку

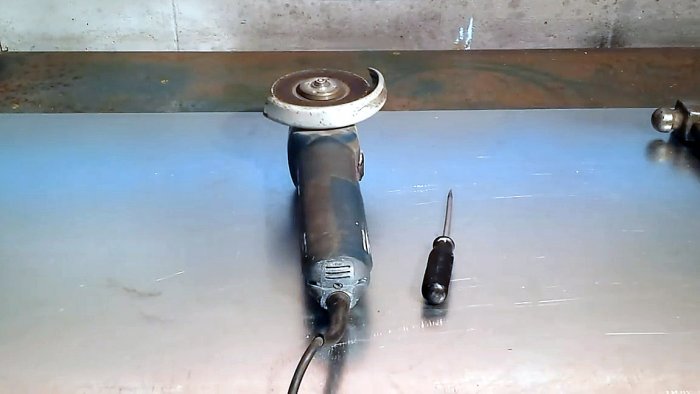

Нам понадобится:

  • Болгарка.
  • Отвертка.

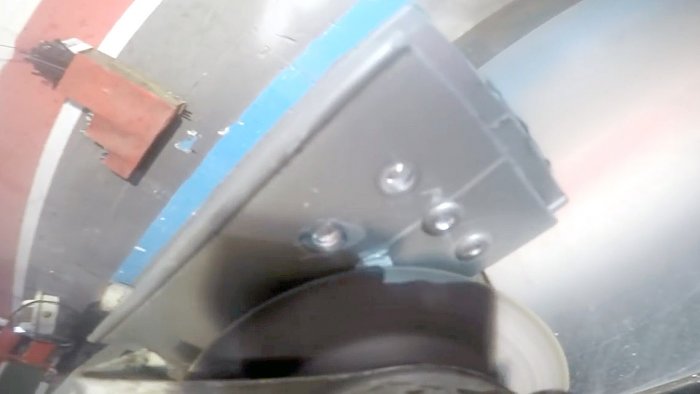

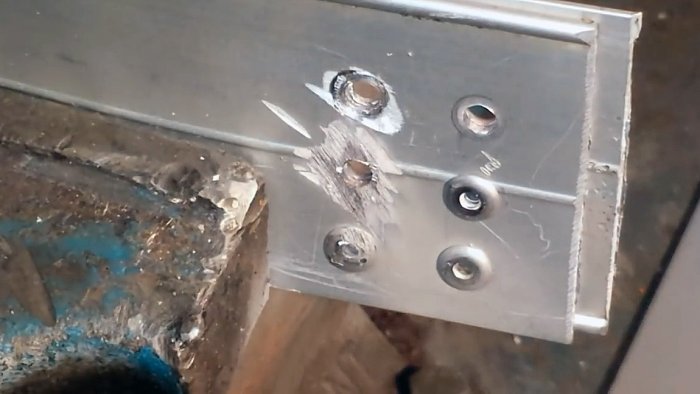

УШМ спиливаем головки со всех установленных заклепок.

Три способа как удалить заклепку

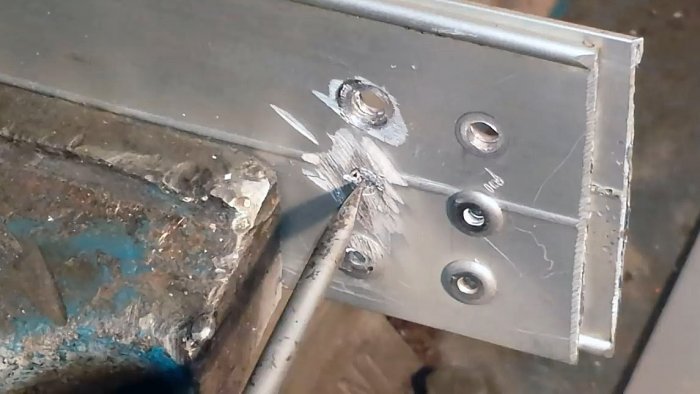

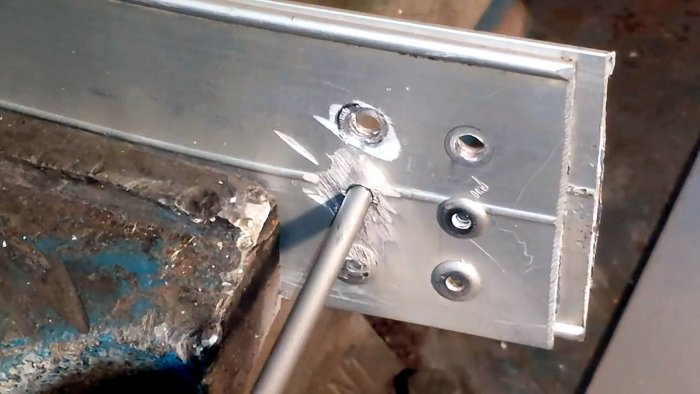

И отверткой выбиваем их навылет.

Три способа как удалить заклепку

Три способа как удалить заклепку

Вот и вся хитрость.

Три способа как удалить заклепку

Таким методом просто повредить поверхность изделия и сломать сам диск, так как срезание идет под углом. И одно неверное движение может все испортить. В обязательном порядке используйте средства защиты.

Что вам понадобится

  • УШМ и диск к ней
  • Пробойник
  • Молоток 1 кг
  • Дрель
  • 2 сверла
  • Зубило
  • Насадка на дрель для снятия заклепок

Как убрать Хольнитен?

Хольнитен фигурный (с шишкой):

Сначало откусываем выступающую часть хольнитена, затем бокорезами или тонкой отверткой поддеваем и удаляем оставшуюся часть. В данном случае удаление производится с лицевой стороны изделия. Обратите внимание: Для удобства работы приобретайте бокорезы с максимально плоскими щечками.

Смотрите видео
