Как сделать стол для лобзика своими руками?

Как сделать самодельную станину для лобзика своими руками, приспособление для идеального реза дерева

Необходимые материалы и инструменты:

  • Лист ДВП или фанеры 400 х 700 мм;
  • Рейки 30 х 50 и 20 х 30 мм;
  • Саморезы;
  • Шпильки М6;
  • Гайки барашковая М6;
  • Мебельные футорки (ввертные гайки) М6;
  • Из инструментов: лобзик, шуруповерт/дрель, угольник.

Немного про направляющую для лобзика

Направляющая представляет собой незамысловатую деревянную конструкцию, для резов и распилов под необходимыми углами.

Сама конструкция крепится к деревянному столу/самодельному лобзиковому станку. Если у вас есть подобный станок, модифицируйте его под лобзик, если же нет, то сейчас будет инструкция как его сделать.

Стол для лобзика своими руками

Электролобзик – это электромеханический инструмент, который применяется для распила материалов из дерева, ДВП, ДСП, пластика и даже тонкого металла. Работу с применением лобзика проводят, держа его в руке, им производят распил по заранее очерченному на заготовке чертежу. Кто когда-нибудь выполнял данную работу, знает, что идеально ровного среза таким способом выполнить практически невозможно. Удобнее и эффективнее эту работу производить лобзиком на специальном столе, который вполне по силам изготовить своими руками.

Из чего состоит лобзик?

Все вариации имеют одинаковую конфигурацию, а, следовательно, единый набор составных компонентов и о чем стоит помнить, решив сделать лобзик:

  • Пилка;
  • Узел крипошино-шатунного типа;
  • Привод;
  • Специальное устройство, позволяющее натянуть пилки;
  • Рабочая поверхность или станина;
  • Дополнительные механизмы (по желанию).

Преимущества лазера для лобзика

Посредством использования лазерного приспособления можно добиться ровного реза заготовок небольшой, не выполняя предварительную разметку. Наличие направляющей такого типа упрощает процесс, как прямолинейной, так и фигурной резки. Особенно полезным будет это приспособление для мастеров с небольшим опытом работы с лобзиком.

Основные этапы работ

На следующем этапе к одному из торцов, а также по бокам направляющей мастер прикручивает на саморезы куски фанеры толщиной 8 мм. Эти небольшие бортики выступают в качестве ограничителей для электролобзика.

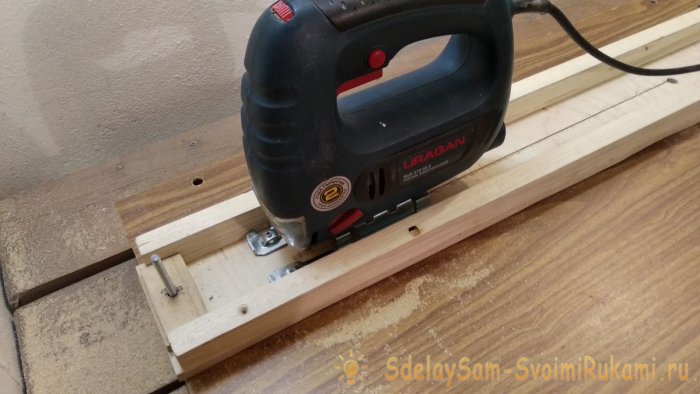

Направляющая для электролобзика своими руками

Направляющая для электролобзика своими руками

После этого из куска фанеры толщиной 18 мм останется только изготовить упорную площадку. Затем сверлим отверстия и соединяем обе детали друг с другом.

Таким образом сама направляющая будет подвижной — ее можно будет перемещать влево-вправо относительно упорной площадки.

Направляющая для электролобзика своими руками

Чтобы приспособление прослужило вам верой и правдой как можно дольше, желательно пропитать фанеру минеральным маслом.

Подробно о том, как сделать направляющую для электролобзика своими руками, можно посмотреть на видео ниже. Данный материал подготовлен на основе видеоролика с YouTube канала VeterNSK.

Почему лобзик пилит криво

Уход пильного полотна с заранее намеченной линии, может быть обусловлен несколькими причинами. У оператора может не доставать опыта в обращении с инструментом, пилка может быть дефектная, а шток и направляющий ролик для лобзика могут серьезно люфтить. Дабы не гадать на кофейной гуще, стоит начать отсев факторов, определяющих точность и ровность линии распила в Вашем, индивидуальном случае.

Как заведено, лучше начать с себя и своего подхода к пилению. Зачастую, начинающие умельцы торопят события и желая ускорить распил, прилагают большое давление на лобзик. Инструмент не успевает равномерно вгрызаться в материал и создать четкий паз для пилки, которая начинает идти по пути наименьшего сопротивления и совершает непредсказуемые движения. Данная проблема особенно распространена при работе с толстым брусом (от 40 мм) и лакированной фанерой советских времен.

Это одна из причин, почему лобзик уводит в сторону. Что делать при этом? Ответ очевиден. Прилагайте минимальное давление, достаточное для направления инструмента по линии и выставляйте максимальное число оборотов (при работе с деревом). Режим маятника обычно не влияет на ровность распила, если его конструкция исправна.

Качество сборки и износ деталей инструмента, может стать веской причиной образования скошенных линий при пилении. К устройствам из бюджетного сегмента (до 2500 рублей), претензий в основном не возникает, как и надежды на их добросовестную сборку. Другое дело, когда подобные фортели начинают исполнять оригинальные, брендовые инструменты. Зачастую, причиной кривого распила является направляющий ролик, шток для электролобзика или его подошва.

Проверять надежность фиксации элемента, можно элементарно подергав его рукой. Расшатывание штока или ролика более чем на 1 мм, определяет, что данное устройство не способно производить идеально ровный распил. Чем больше люфт деталей, тем менее точную линию распила они образуют. Исправлять данную проблему, следует исходя из обстоятельств. Если изношена сама деталь, её можно заменить аналогичной. Сложно исправить поломку, если изношен узел крепления к механизму. За подобный ремонт берется далеко не каждый современный Кулибин, и обычно данная проблема решается покупкой нового инструмента.

Продукцию многих проверенных брендов, к великому сожалению, часто подделывают, и пилки для электролобзика в этом плане очень популярны. Так сложилось, что некачественная и контрафактная продукция имеет довольно короткий срок службы, которая приносит владельцу много проблем. Одной из таких проблем, является кривой распил. Изначально ровное полотно может изогнуться по причине некачественного металла, от чего может деформироваться развод зубьев, если он вообще присутствовал. В связи с этим, если Ваш лобзик пилит криво, исправить ситуацию сможет замена пильного полотна. Процесс выбора качественной пилки для электролобзика, был нами подробно раскрыт в отдельной теме.

Чтобы получить абсолютно ровный распил, не обязательно быть мастером или иметь профессиональный инструмент с оригинальными расходниками. Для подобных целей существует очень простое и полезное устройство, о котором мы расскажем далее.

Направляющая для лобзика

Замеряем ширину подошвы лобзика.

Такой ширины нужно вырезать заготовку под направляющую лобзика.

В самой заготовке вырезаем окно, такой ширины, чтобы при пилении под углом, пилка не задевала направляющую.

Вырезаем и приклеиваем боковины.

На краях упора нужно разместить ограничители, просто приклеив прямоугольники из фанеры. Еще изготавливаемым ползунок-упор для поперечного и углового пиления — фото в кружочке.

Переходим к изготовлению упора для поперечного пиления и пиления под углами. Для этого из фанеры вырезаем две полосы.

В узкой полосе вырезаем лобзиком сквозной паз. По этому пазу в последствии будет перемещаться шпилька упора.

Склеиваем поперечный упор клеем ПВА.

Стуслом подрезаем угол упора.

Параллельный упор для лобзиков с электроприводом

Обязательным приспособлением на электроинструменте является параллельный упор. Этот девайс позволяет выполнить параллельный рез относительно края заготовки. Приспособление представляет собой штангу прямоугольного сечения с перпендикулярно установленным упором на ее конце.

Применение устройства заключается в установке упора на расстоянии, соответствующем размеру будущего реза и фиксации штанги на подошве инструмента винтом. В недорогих моделях электролобзиков параллельный упор идет в комплекте с инструментом, в дорогих этот аксессуар, как правило, отсутствует, и его приходится приобретать отдельно. Стоимость такого девайса немаленькая, поэтому многие мастера предпочитают изготовление приспособления своими руками.

Параллельный упор для электролобзика своими руками: инструкция

  • Для изготовления потребуется металлическая полоса толщиной 2 мм и длиной 350 мм. Ширина полосы подбирается по размеру кронштейна на подошве электролобзика. Если таковой отсутствует, его нужно будет сделать самостоятельно.
  • Для этого в подошве электроинструмента необходимо просверлить по 2 отверстия диаметром 4–5 мм. После нарезают в них резьбу. Затем из полосы толщиной 2 мм изгибают 2 кронштейна по профилю штанги, предварительно просверлив в них отверстия для крепежа и винта-фиксатора. В отверстии под винт нарезают резьбу. Кронштейны устанавливают на подошву электролобзика и закрепляют.
  • После этого к штанге перпендикулярно приваривают уголок длиной 80–100 мм. Штангу изгибают в противоположную сторону через верхнюю полку уголка. При этом расстояние между поверхностью полки уголка и нижней стороной штанги должно равняться толщине подошвы электролобзика. Приспособление свободным концом вставляют в кронштейны на подошве и фиксируют винтами с барашками.

В чем разница?

У каждого вида есть свои нюансы и преимущества перед своими соседями. Так варианты с нижним суппортом самые популярные в обиходе. Их подавляющее большинство. У нижней станины есть сразу несколько функций – это и контроллер, и двигатель, и главная передача, и кнопка включения и выключения прибора.

В моделях с двумя (верхним и нижним) есть свое существенное преимущество. У верхней части есть рейка, которая является дополнительной в конструкции. Он хорошо справляется с распилом малых деталей и точечной работой. Важно помнить, что у этого вида толщина материала при работах не может быть больше восьми сантиметров.

Вариации на подвеске не фиксируют станину стабильно. Но их же плюсом является подвижность. В этом случае обрабатываемый материал закреплен и не движем, а сам лобзик перемещается при помощи крепления за мастером. Такая вариация делает возможным создание очень сложных и тонких узоров.

Шкала и упоры необходимы мастерам столярного искусства, которые работают исключительно по чертежам. Разметка уберегает от неточностей.

Обратите внимание!

  • Электросамокат своими руками — мастер-класс с пошаговыми инструкциями работы своими руками. Советы и простые схемы для начинающих + лучшие фото-обзоры

  • Кресло-качалка своими руками: ТОП-120 фото лучших вариантов изготовления. Мастер-класс по созданию кресла-качалки в домашних условиях

  • Коптильня из газового баллона — лучший мастер-класс по изготовлению самодельной коптильни с пошаговыми фото-схемами для начинающих

Столешница верстака

Первым делом нужно вырезать из заготовки — столешницу и выпилить в ней паз дугообразной формы. Сначала нужно разметить паз. Для этого гвоздиком прибиваем рейку, и карандашом чертим две дуги на расстоянии 6мм друг от друга.

Далее засверливаем начало и конец паза и лобзиком аккуратно выпиливаем контур.

Но удобнее и ровнее все таки сделать паз фрезером. В данном случае даже не нужно размечать контур дуги. Достаточно взять прямую фрезу диаметром 6мм, фрезер прикрутить на лист оргалита или ламината, гвоздиком закрепить в центре окружности и выполнить паз.

На следующем этапе нужно выпилить проем под «направляющую» с лобзиком. Сверлом Форстнера засверливаемся в углах.

Лобзиком выпиливаем контур.

Теперь прикручиваем упоры, на них и будет упираться направляющая с лобзиком.

Сверлим отверстия под параллельный упор.

Из фанеры выпиливаем бортики для столешницы, они придадут твердости столешнице, а кроме того к ним будут прикреплены ножки. Теперь ПВА клеем их приклеиваем к столешнице и прижимаем струбцинами.

Пошаговая инструкция изготовления направляющих для лобзика

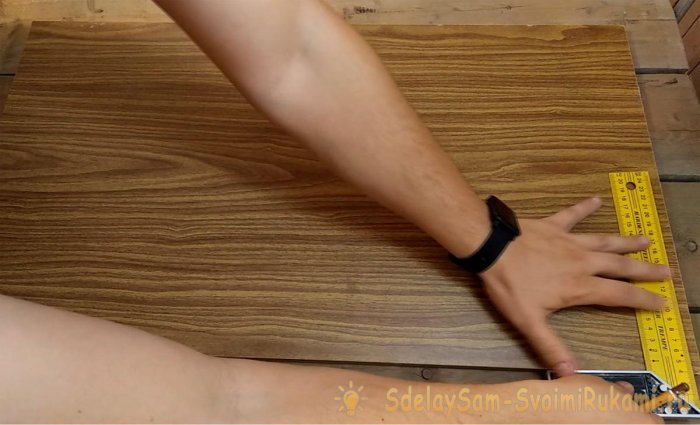

1. В качестве основания для станицы я взял дверь из ДПВ от старого шкафа. Вы можете использовать лист фанеры. На основании размечаем центры будущих опорных элементов из деревянных реек – расстояние от края должно быть равно половине толщины, в моем случае 15 мм при толщине рейки 30 мм.

Самодельная станина для лобзика приспособление для идеального реза

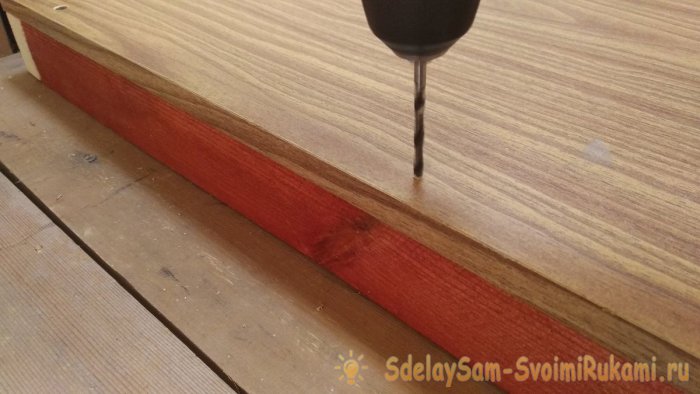

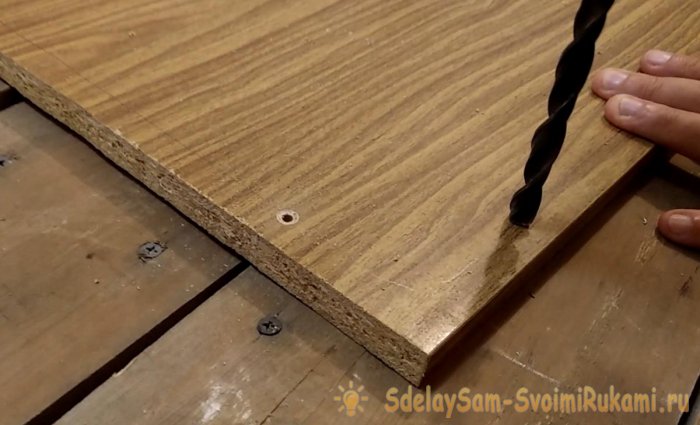

2. По периметру выполняем отверстия под саморезы диаметром 3 мм с фасками, чтобы шляпки саморезов не выступали над плоскостью основания станины. С каждой стороны по 2 -3 отверстия.

Самодельная станина для лобзика приспособление для идеального реза

Самодельная станина для лобзика приспособление для идеального реза

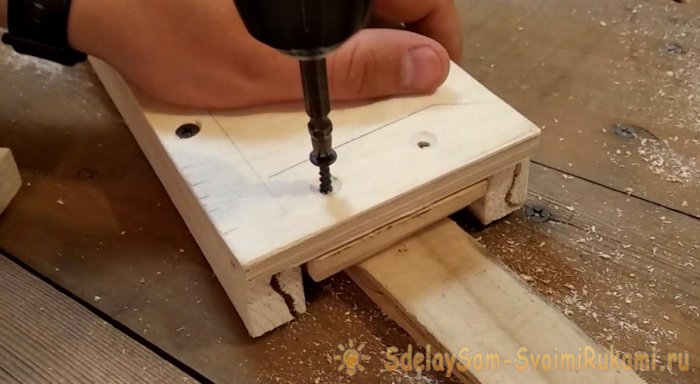

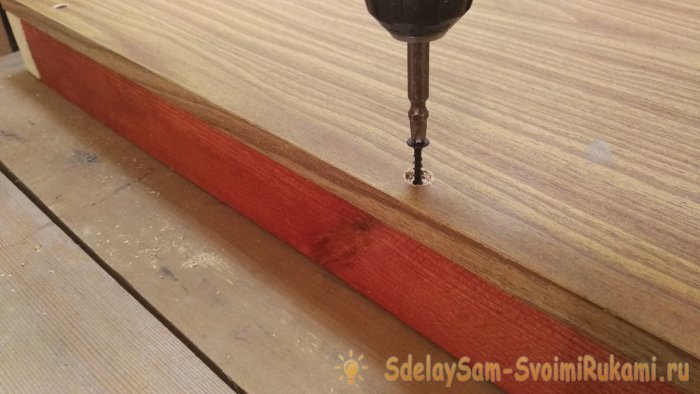

3. Следующим шагом саморезами по дереву крепим поочередно опоры основания из реек 30х50 мм. Опоры необходимы, чтобы было свободное пространство для пилки лобзика.

Самодельная станина для лобзика приспособление для идеального реза

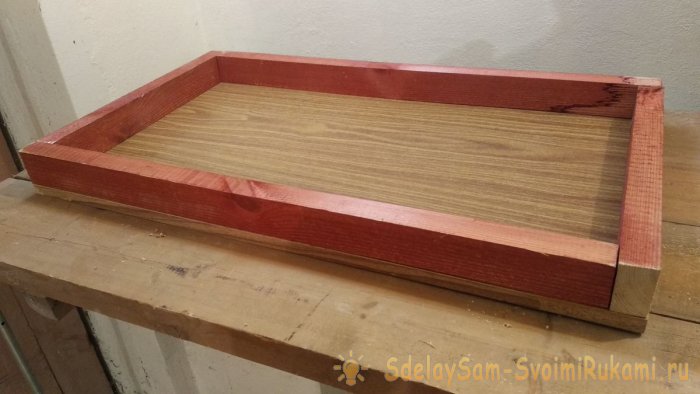

Готовое основание с обратной стороны.

Самодельная станина для лобзика приспособление для идеального реза

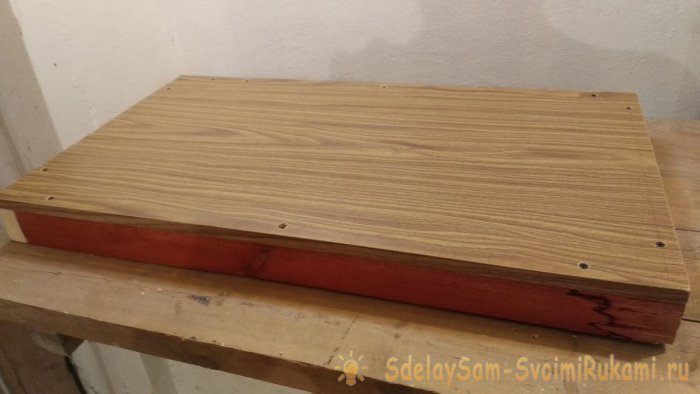

И с рабочей стороны.

Самодельная станина для лобзика приспособление для идеального реза

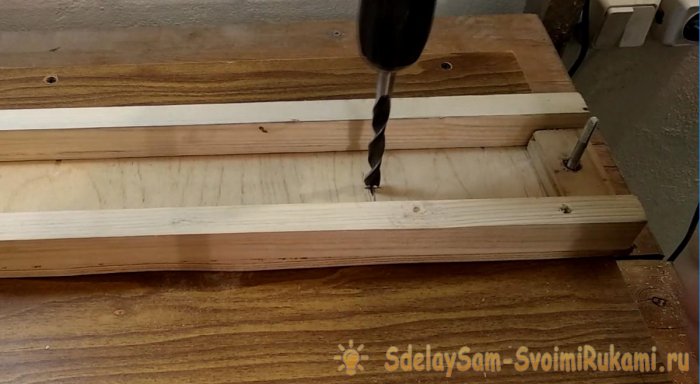

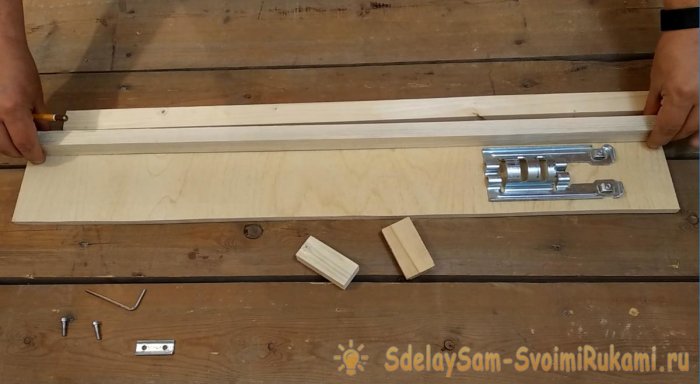

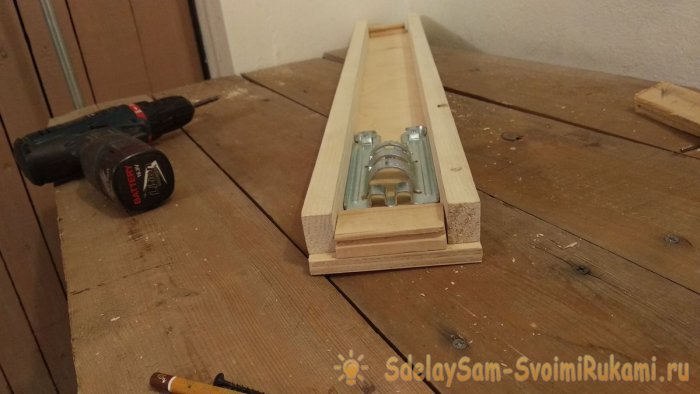

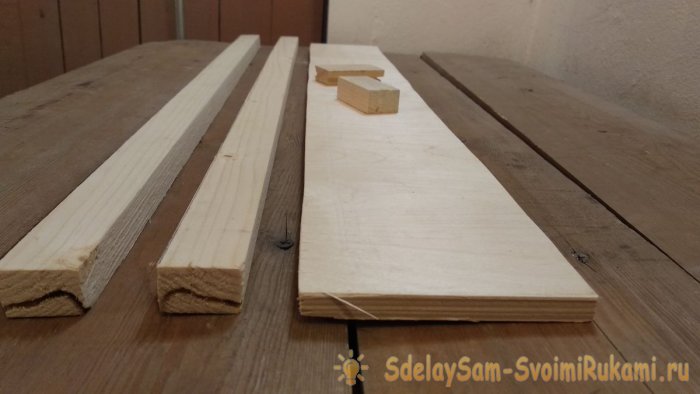

4. Далее изготавливаем направляющие из двух реек 20х30 мм и основания из фанеры 10 мм, а также ограничителей хода лобзика из рейки такого же сечения.

Самодельная станина для лобзика приспособление для идеального реза

Длина направляющих должна соответствовать длине станины, а ширина подбирается индивидуально под каждый лобзик. Забегая вперед, представлю фото из которого наглядно виден принцип подбора ширины фанерного основания.

Самодельная станина для лобзика приспособление для идеального реза

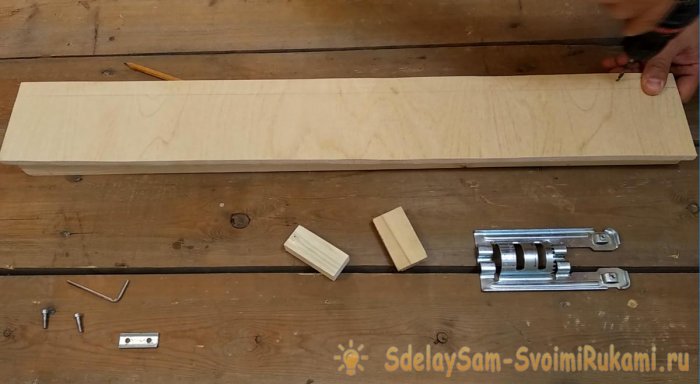

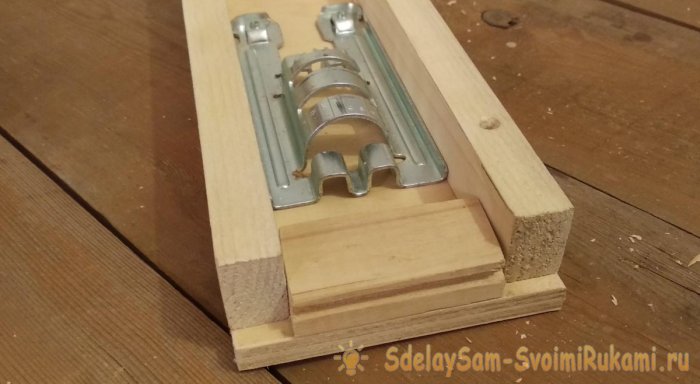

5. Предварительно необходимо демонтировать основание лобзика. Далее, прикладывая рейку 20х30 мм, делаем разметку под крепление саморезами.

Самодельная станина для лобзика приспособление для идеального реза

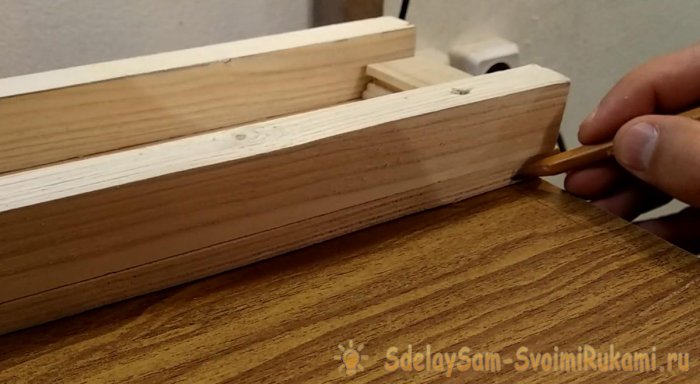

6. Располагаем рейку под листом фанеры, при этом разметка должна остаться сверху!

Самодельная станина для лобзика приспособление для идеального реза

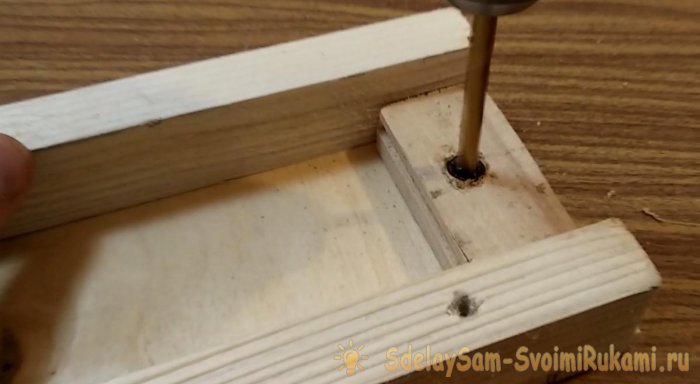

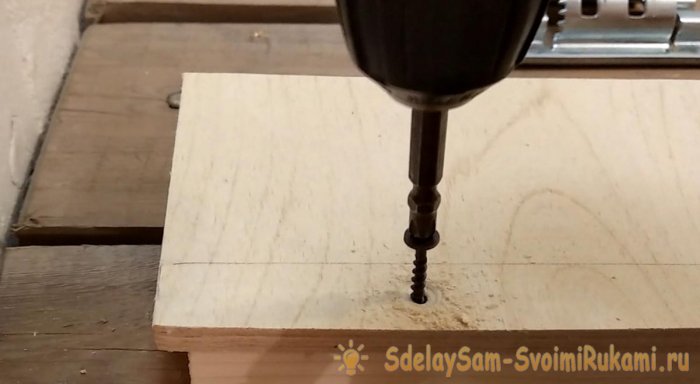

Выполняем три отверстия под саморезы с фасками, чтобы «спрятать» шляпки крепежа.

Самодельная станина для лобзика приспособление для идеального реза

Крепим рейку к основанию направляющей.

7. Вторую боковую рейку крепим только после примерки основания – оно должно ходить между рейками свободно, но без люфтов. После «примерки» рейки крепим её временно сверху двумя саморезами, а далее по аналогии с шестым шагом закрепляем вторую рейку, а временные саморезы выкручиваем.

Самодельная станина для лобзика приспособление для идеального реза

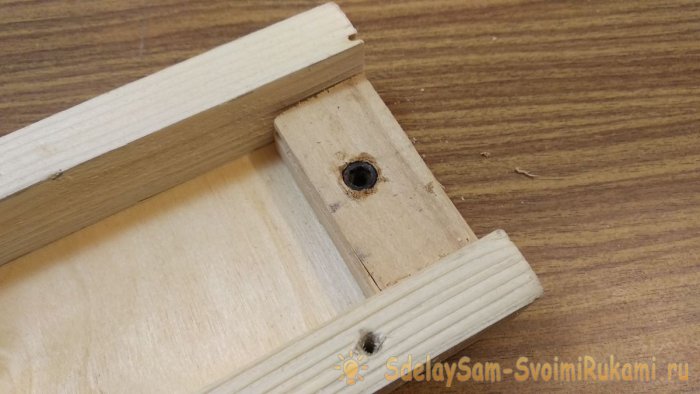

8. Закрепляем двумя саморезами ограничители хода.

Самодельная станина для лобзика приспособление для идеального реза

9. По выполненной разметке на первом шаге делаем отметки карандашом по краям направляющей.

Самодельная станина для лобзика приспособление для идеального реза

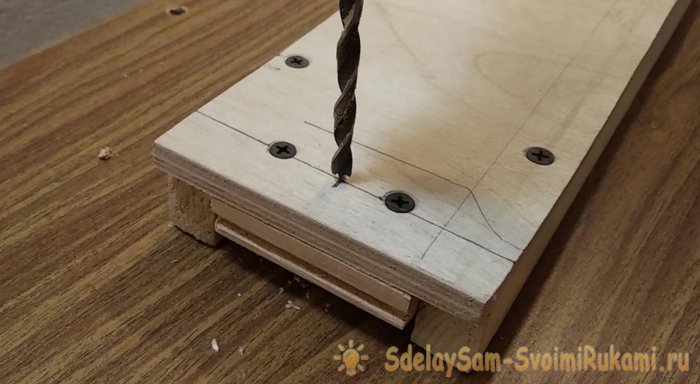

По отметкам размечаем и выполняем отверстия диаметром 6 мм.

Самодельная станина для лобзика приспособление для идеального реза

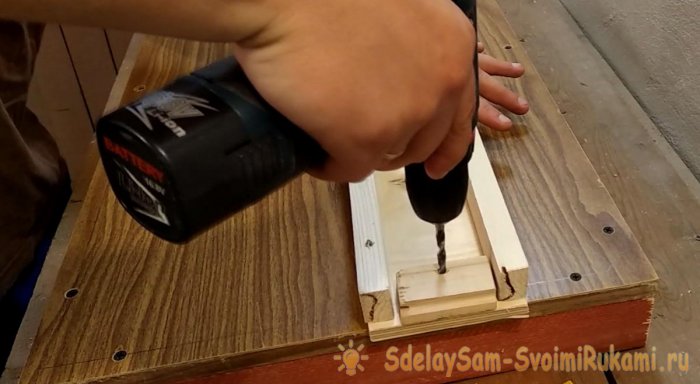

10. Используя выполненные на предыдущем шаге отверстия в качестве кондуктора, выполняем отверстия в основании.

Самодельная станина для лобзика приспособление для идеального реза

11. Сверлом на 10 мм выполняем глухие отверстия глубиной 10 мм.

Самодельная станина для лобзика приспособление для идеального реза

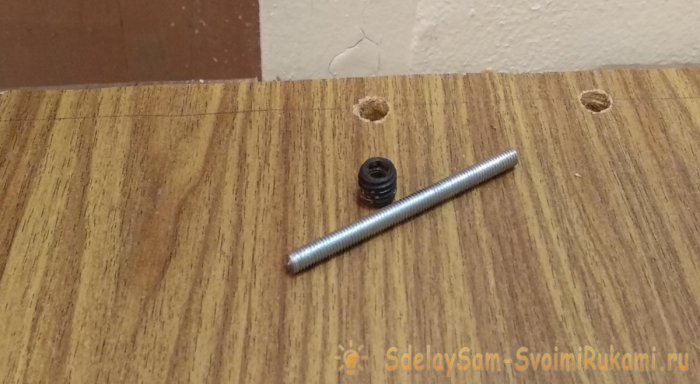

12. В полученные отверстия вкручиваем шестигранником мебельные футорки. Их можно приобрести в магазинах фурнитуры для

мебели

.

Самодельная станина для лобзика приспособление для идеального реза

Самодельная станина для лобзика приспособление для идеального реза

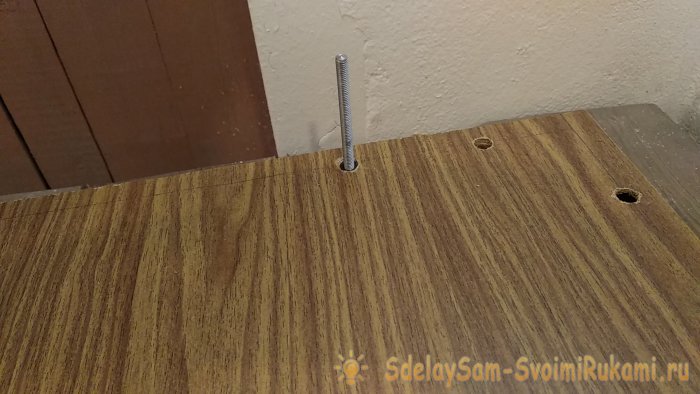

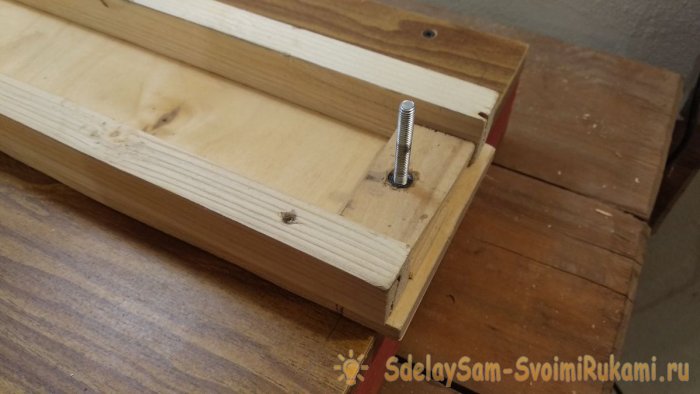

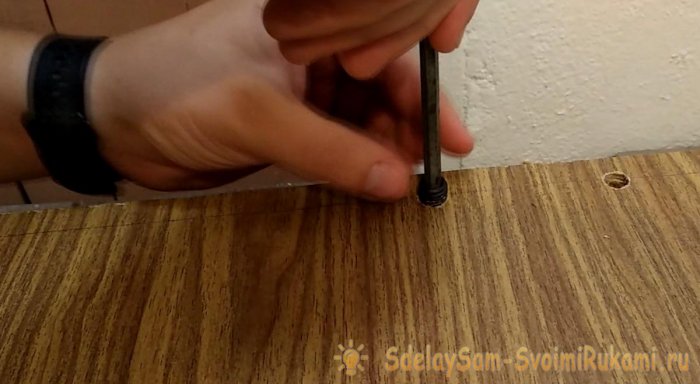

В футорки вкручиваем шпильки М6.

Самодельная станина для лобзика приспособление для идеального реза

13. Аналогичные операции делаем на направляющей.

Самодельная станина для лобзика приспособление для идеального реза

После чего рассверливаем внутреннюю резьбу футорки сверлом 6 мм.

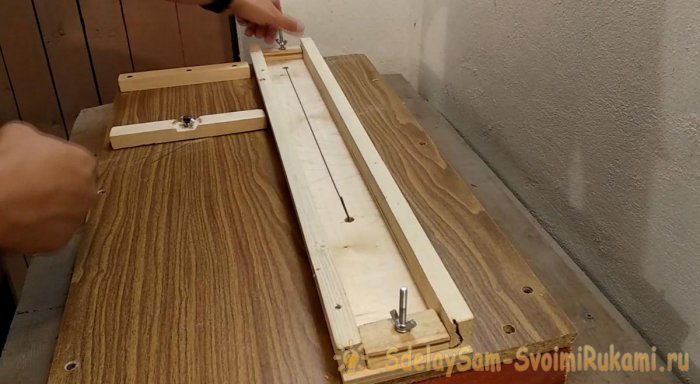

14. Монтируем направляющую на шпильки.

Самодельная станина для лобзика приспособление для идеального реза

Самодельная станина для лобзика приспособление для идеального реза

Ход должен быть свободным, без заеданий.

15. По разметке выполняем сквозное отверстие под пилку лобзика (не забудьте учесть выступающую шпильку).

Самодельная станина для лобзика приспособление для идеального реза

16. Выполняем продольный рез лобзиком, на этом шаге важно не спешить, выполняя рез на невысокой скорости с отключенным маятниковым режимом (отметка «0»), чтобы получить максимально ровный рез без увода пилки.

Самодельная станина для лобзика приспособление для идеального реза

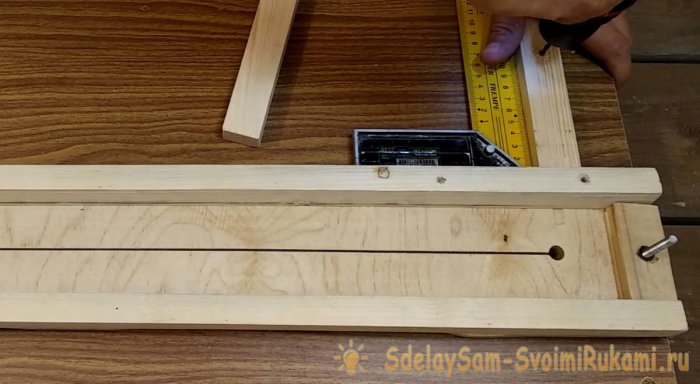

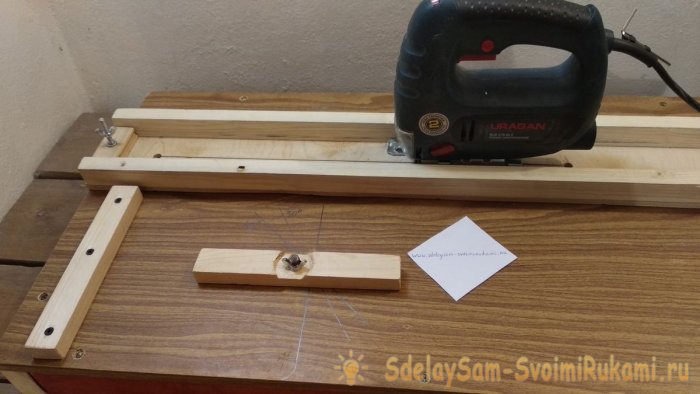

17. Используя угольник, перпендикулярно направляющей крепим упор из рейки 20х30 мм.

Самодельная станина для лобзика приспособление для идеального реза

Он будет использоваться для резки под прямым углом.

18. Для реза под произвольным углом (30, 45 градусов) устанавливаем второй упор, использую мебельные футерки и винт. Винт я изготовил, плотно накрутив на болт М6 барашковую гайку.

Самодельная станина для лобзика приспособление для идеального реза

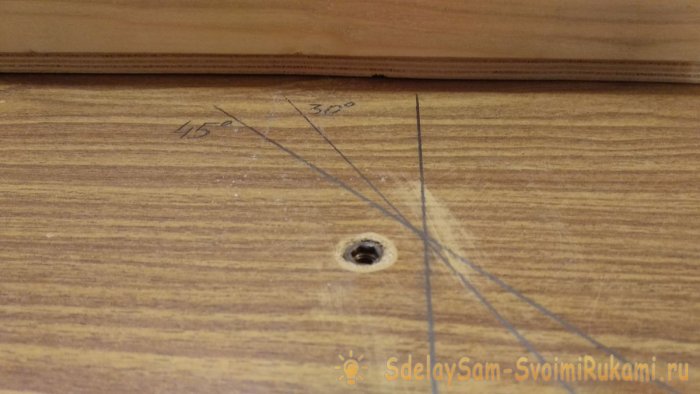

19. С помощью транспортира отмечаем необходимые для ваших нужд углы.

Самодельная станина для лобзика приспособление для идеального реза

Самодельная станина для лобзика приспособление для идеального реза

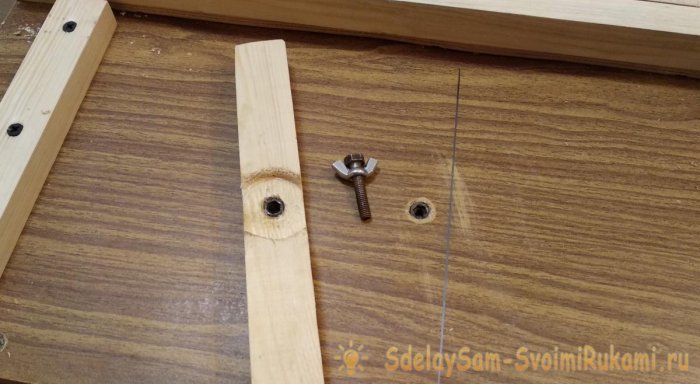

20. Для надежного прижима деталей устанавливаем барашковые гайки.

Самодельная станина для лобзика приспособление для идеального реза

Станина для лобзика готова.

Самодельная станина для лобзика приспособление для идеального реза

Примеры резов можно оценить на фото ниже.

Самодельная станина для лобзика приспособление для идеального реза

Самодельная станина для лобзика приспособление для идеального реза

Как видно рез получается чистый и ровный. Без такого приспособления даже имея большой опыт работы, сложно получиться рез такого качества на бюджетном лобзике.

Станину в работе и пошаговую инструкцию изготовления своими руками можно увидеть на видео.

Столешница

Это обыкновенная плита без ножек, которая фиксируется к краю основного рабочего стола/верстака. Ярким примером подобного приспособления является столик для лобзика Phiolent (Фиолент).


Столик для лобзика Phiolent представлен металлической плитой, которая жестко фиксируется к краю верстака парой струбцин. Для надежной фиксации лобзика в наборе предусмотрено 4 кронштейна, которые крепятся при помощи удобных винтовых зажимов. Дополнительно столик для электролобзика комплектуется направляющей планкой, которая позволяет торцевать заготовки, а также делать ровные, быстрые и точные продольные распилы.

Набор Phiolent стоит около $ 10-12. На плиту можно установить практически любую модель электролобзика.

Основным недостатком данного набора является отсутствие вертикальной упорной планки, которая не дает полотну отклоняться назад и в стороны. Но упорную планку можно изготовить и поставить самому. Ниже прилагается видео, как доработать столик для электролобзика Phiolent.

Стол для электролобзика своими руками

Вслед за столом для циркулярной пилы взялся делать стол для лобзика. Он нужен для выполнения более тонких работ. Идеальным инструментом была бы ленточная пила, но это слишком громоздкий инструмент, который я не могу себе позволить в своей маленькой мастерской. Маленькие и недорогие ленточные пилы — ненадежны, а большая у меня не поместится.

Как смастерить стол для лобзика своими руками (фото, видео)

Стол для электролобзика своими руками может сделать любой мужчина, даже не обладая особыми навыками столярного дела. Поскольку лобзик, получающий питание от сети, является неотъемлемой частью любого хозяйства, для него понадобится рабочее пространство. Такой прибор значительно ускоряет время работы, а также позволяет провести ее качественно, четко и быстро.

Однако не стоит забывать о том, что добиться самого высшего качества можно только посредством правильного использования этого инструмента, то есть водрузив его на лобзиковый стол.

Стационарное устройство позволит сделать из вашего инструмента мини-станок, благодаря которому можно сделать самые разнообразные узоры.

Электролобзик: светодиодное освещение линии реза

При эксплуатации электролобзика в плохо освещенных местах желательно освещение линии реза. Такой девайс можно сделать своими руками.

Схема освещения очень простая и потребует несколько недорогих деталей:

  1. Светодиод (можно использовать два).
  2. Конденсатор 0,22 мкФ, 400 вольт.
  3. Диод.
  4. Резистор разрядки 500–1000 кОм.
  5. Резистор 1 кОм.

Подключается схема к кнопке включения электроинструмента вместо конденсатора помех 0,22 мкФ 250 вольт. Емкость можно было бы оставить, но в нашей схеме уж есть конденсатор 0,22 мкФ 400 вольт, поэтому в борьбе за свободное место ее лучше снять.

Параллельно к конденсатору подключается резистор разрядки от 500 кОм до 1 мОм. На следующем этапе работы в схему включают диод катодом к конденсатору и параллельно к нему светодиод анодом к конденсатору. За ними устанавливают резистор 1 кОм.

Особенность этого резистора в том, что при работе он может нагреваться, поэтому низкоомные приборы лучше не применять. Нагрев происходит в течение 10 минут беспрерывной работы инструмента, поэтому резистор устанавливать так, чтобы он ни к чему не прикасался. Для его охлаждения достаточно нескольких секунд.

Так как схема подключена к кнопке пуска, подсветка начинает работать даже немного быстрее, чем включается двигатель. Можно в этой схеме использовать и два светодиода, тогда свет будет намного ярче. В этом случае светодиоды соединяются последовательно.

Ознакомившись с информацией, изложенной в статье, мастер сможет повысить качество реза и облегчить выполнение операций при помощи электролобзика в целом за счет покупки или изготовления различных девайсов.
