Как своими руками сделать насос для откачки воды?

Самая простая модель насоса и нюансы ее изготовления. Как сделать насос своими руками — устройство для перелива жидкостей и насос с прямым изливом. Делаем эффективный электронасос.

Разновидности водяных насосов, сделанных своими руками

Вовсе не любую конструкцию разумно собирать самостоятельно в домашних условиях из-за высокой сложности агрегата. Напротив, придумано множество самодельных устройств для перекачки воды, которые реально изготовить своими силами, при этом они лучше подходят для постановки физических опытов и не совсем практичны в условиях реальности.

Таковыми можно считать: волновые устройства, работающие на энергии движения поверхности воды, агрегаты, функционирующие от энергии солнца, «американские» насосы, перекачивающие жидкость из потока быстрой реки, конструкции с применением велосипеда и другие аналогичные.

Популярны ручные «качалки», которые делают самостоятельно из металла и пластика. Описание нескольких подобных конструкций – в отдельной статье.


Наличие электродвигателя мощностью 200 Вт и более позволяет сделать фекальный, грязевой или дренажный агрегат для перекачки грязной воды, то есть из близко расположенного водоема, либо откачки канализации.

Водяная помпа от автомобиля или насос от стиральной машины в руках самодельщика превращаются в агрегат для дачного фонтана или водопада. Предлагаю к рассмотрению фото и чертежи реальных самодельных конструкций для откачки воды с применением электропривода.

Понадобится

  • Электромотор 775 — первое, что понадобится. Его можно купить на Али Экспресс по ссылке. Либо найти похожий.
    Как сделать водяной насос

  • Фитинг для ПВХ труб. Из него будет сделан корпус насоса.

Конструкция #1 – насос для перелива жидкости

Этот насос скорее всего окажется самым простым и самым дешевым, ведь исходные материалы буквально бросовы, т.е. не стоят вообще ничего.

Для реализации задумки по его сборке необходимы следующие материалы:

  • пластиковая бутылка с пробкой;
  • пластиковая бутылка без пробки;
  • кусочек пластиковой трубы подходящего диаметра;
  • изливной шланг.

Для начала, необходимо изготовить лепестковый клапан.

Вынимаем прокладку из крышки пластиковой бутылки. Обрезаем по кругу, чтобы прокладка в диаметре стала меньше горлышка бутылки. При этом, нужно оставить нетронутым узкий сектор, около 15-20 градусов.

Лепесток клапана

Сектор необходимо оставить такой ширины, при которой он сможет легко качаться, но не отрываться

В центре крышки от пластиковой бутылки сверлим отверстие, примерно 8 мм. Вставляем прокладку и завинчиваем обрезанное горлышко.

Готовый клапан

Цель ввинчивания горлышка – зажать мембрану и получить лепестковый клапан

В готовый клапан вставляем пластиковую трубу. Со второй пластиковой бутылки отрезаем верх. Должно получиться что-то похожее на заборную воронку. Закрепляем ее поверх пластиковой трубы.

На второй конец пластиковой трубы надеваем изливной шланг. Самый простой самодельный насос для откачки воды готов.

Воронка

Конусообразная часть поможет жидкость открыть лепесток. Кроме того, не будет происходить удара клапаном о дно

Резким движением руки вверх-вниз заставляем жидкость подниматься по пластиковой трубе до излива. Дальше жидкость потечет самотеком.

Есть еще другие варианты:

Галерея изображений

Фото из

Самый распространенный самодельный вариант

Самодельная модель поршневого насоса

Остроумное решение центробежного типа

Вибрационный агрегат собственноручного производства

Для использования поршневого насоса поверхностного или погружного типа необходим трубчатый колодец – скважина, которую также можно самостоятельно пробить как абиссинский колодец или пробурить.

Основные этапы работ

На следующем этапе в алюминиевой банке вырезаем отверстие и припаиваем кусок алюминиевой трубки.

Мощный водяной насос для дачи и дома своими руками

Ножницами по металлу или с помощью дремеля отрезаем дно от второй консервной банки. Делаем по центру отверстие. Затем припаиваем кусок алюминиевой трубки.

Мощный водяной насос для дачи и дома своими руками

Мощный водяной насос для дачи и дома своими руками

Далее потребуется кусок алюминиевой пластины, которая будет выступать в качестве основания. Крепим к ней корпус с крыльчаткой. Устанавливаем корпусные подшипники.

Мощный водяной насос для дачи и дома своими руками

На последнем этапе останется только закрепить на основании два электромоторчика. Соединяем их с основным валом с помощью шкивов и ремней.

Мощный водяной насос для дачи и дома своими руками

Мощный водяной насос для дачи и дома своими руками

Подробно о том, как сделать мощный водяной насос для дачи и дома своими руками, смотрите на видео ниже. Идеей поделился автор YouTube канала Creative Channel.

Вариант #2 – самодельный волновой насос

В работе этого насоса тоже используются преимущества, которые обеспечивает находящаяся поблизости от участка река. В водоёме без течения такой насос вряд ли будет эффективен. Чтобы его изготовить, потребуются:

  • гофрированная труба типа «гармошка»;
  • кронштейн;
  • 2 втулки с клапанами;
  • бревно.

Труба может быть как из пластика, так и из латуни. В зависимости от материала «гармошки» нужно корректировать и вес бревна. Латунной трубе будет соответствовать бревно весом более 60кг, а для пластиковой подойдет и не такой тяжелый груз. Как правило, вес бревна подбирают практическим путем.

Волновой насос

Этот вариант насоса подойдет для речки и не с самым бурным течением, важно чтобы оно просто было, тогда «гармошка» будет сокращаться, а вода нагнетаться

Оба конца трубы закрывают втулками, имеющими клапана. С одной стороны труба крепится к кронштейну, с другой – к бревну, помещенному в воду. Работа устройства непосредственно зависит от перемещения воды в реке. Именно её колебательные движения должны заставлять «гармошку» действовать. Ожидаемый эффект при скорости ветра в 2м/сек и при возросшем давлении до 4-х атмосфер может составить примерно 25 тыс. литров воды в течение суток.

Как вы понимаете, насос представлен в упрощенном варианте. Его можно усовершенствовать, если исключить для бревна нежелательный крутящий момент. Для этого зафиксируем его в горизонтальной плоскости, установив на подъёмнике при помощи болта кольцевой ограничитель. Теперь насос прослужит дольше. Ещё один вариант улучшений: впаянные наконечники на концах трубы. Втулки на них можно просто навинчивать.

Особое внимание следует уделить и предварительной подготовке бревна. Не забываем, что оно будет помещено в воду. Готовим смесь из натуральной олифы и керосина из расчета один к одному. Само бревно пропитываем смесью 3-4 раза, а запилы и торцы, как наиболее гигроскопичные, шесть раз. Смесь в процессе работы может начать застывать. При прогревании на водяной бане она вернет текучесть без потери остальных свойств.

Самодельный помповый электрический насос для откачки воды

Все-таки качать воду с применением электроэнергии заметно приятнее, чем делать это вручную. К такому решению побуждает наличие электричества на участке, а также подходящего электродвигателя.

Возможно, Вам понравится небольшой электрический помповый насос для подачи воды из близко расположенного водоема. Такое устройство также подойдет для сооружения водопада или небольшого фонтана на участке.


При этом для демонстрации работы конструкции используется дрель, которую следует заменить на двигатель мощностью 100-1000 Вт, так как электродрель при длительной работе перегреется и выйдет из строя.

Необходимые материалы:

  • пластинка оцинкованного металла толщиной 0,5 – 1 мм;
  • лист пластика толщиной 5 мм;
  • штуцер для шланга пластмассовый;
  • отрезок пластиковой трубы диаметром 32 мм для излива;
  • резина толщиной прядка 3 мм для уплотнения;
  • клей для пластика;
  • клей для дерева;
  • подшипник с внутренним диаметром 8-10 мм;
  • 8 винтов М4х30-40 мм с гайками и шайбами;
  • 7 винтов М6х60-70 мм с гайками и шайбами;
  • 12 винтов М4х10 мм с гайками для сборки крыльчатки;
  • две стальные шайбы, большие по диаметру, чем подшипник на 20 мм;
  • болт М8х80 мм с гайками в качестве оси для крыльчатки.

Рассмотрим мастер-класс сборки изделия по шагам:

  1. Пластик, оцинковка, шайбы и винты – необходимые элементы.
  2. Готовим шаблон из картона, в основе которого окружность диаметром 100 мм. Накладываем шаблон на пластик и обводим маркером.
  3. Получились контуры одной боковины помпы.
  4. Переворачиваем шаблон и размечаем вторую боковину насоса. Еще нам потребуется диск диаметром 90 мм для крыльчатки.
  5. Вырезаем лобзиком детали из пластика. Заусенцы снимаем напильником.
  6. Сверлим по 7 отверстий диаметром 6 мм в каждой боковине.
  7. Вырезаем из пластиковой трубы диаметром 110 мм кольцо высотой 35 мм. Разрезаем его в одном месте.
  8. Прогреваем заготовку феном.
  9. Изгибаем полосу в виде улитки с помощью пассатижей.
  10. Смазываем клеем для пластика боковину по месту ее соединения с улиткой.
  11. Клеим улитку к боковине помпы.
  12. Сверлим по центру сборки отверстие диаметром 12 мм.
  13. Сверлим по 4 отверстия диаметром 4 мм по контуру шайбы для монтажа подшипника. Прикладываем шайбу на место, то есть по центру отверстия в боковине и размечаем 4 отверстия.
  14. Сверлим 4 отверстия диаметром 4 мм в пластике.
  15. Кладем на боковину подшипник, вставляем с внутренней стороны улитки 4 винта, накладываем шайбу и накручиваем гайки на винты. Таким образом, подшипник зажат между боковиной улитки и шайбой по внешнему диаметру, а его внутреннее кольцо свободно вращается.
  16. Размечаем на диске для крыльчатки 6 диаметральных линий под углом 60 градусов.
  17. Размечаем 6 прямоугольников из оцинковки размерами 30х40 мм.
  18. Вырезаем заготовки, а затем изгибаем на расстоянии 10 мм от края длинной стороны под углом 90 градусов.
  19. Сверлим по два отверстия диаметром 4 мм в основании всех металлических уголков.
  20. Прикладываем уголки к диаметральным линиям и размечаем отверстия для монтажа в диске из пластика.
  21. Сверлим отверстия в пластике для крепления лопасти крыльчатки.
  22. Монтируем лопасть к диску с помощью винтов и гаек. Затем размечаем отверстия под следующую лопасть и так далее.
  23. Крыльчатка собрана.
  24. Вставляем в ее центральное отверстие болт со стороны лопастей и накручиваем на него гайку.
  25. Закручиваем две гайки, чтобы обеспечить зазор между крыльчаткой и корпусом улитки.
  26. Устанавливаем крыльчатку с болтом в улитку.
  27. Накручиваем на болт гайку с наружной стороны.
  28. Потребуются две гайки для надежной фиксации.
  29. Крыльчатка должна свободно вращаться в корпусе насоса.
  30. Наклеиваем на выпуск улитки пластину из пластика, что необходимо для последующего монтажа выпускного коллектора.
  31. Готовим детали впускного коллектора. Необходимо вырезать квадрат из пластика размерами 80х80 мм с отверстием под штуцер и 4-мя отверстиями для крепления. Размечаем и сверлим аналогичные отверстия во второй боковине корпуса.
  32. Вставляем штуцер в отверстие накладки.
  33. Закрепляем впускной коллектор на боковине винтами и гайками с шайбами.
  34. На торец улитки наносим уплотнитель.
  35. Для крепления помпы в рабочем положении монтируем к основанию деревянный брусок.
  36. Вставляем в отверстия корпуса винты для сборки улитки и крепления к опоре.
  37. Устанавливаем на место крышку с впускным коллектором на винтах.
  38. Надеваем шайбы и накручиваем гайки на винты.
  39. На выпуск боковины с впускным коллектором также следует наклеить накладку из пластика с наружной стороны корпуса для монтажа выпускного коллектора.
  40. Выпускной коллектор аналогичен по конструкции впускному, но вместо штуцера в выходное отверстие вклеен пластиковый патрубок. Наклеиваем уплотнение на выпускной коллектор.
  41. Размечаем и сверлим отверстия на торце улитки, а затем монтируем на место выпускной коллектор с помощью винтов.
  42. Наклеиваем деревянные подкладки для крепления дрели.
  43. Три деревянные детали должны надежно фиксировать дрель.
  44. Подгоняем подставки так, чтобы патрон дрели был на одной линии с винтом помпы.
  45. Вставляем винт в патрон и зажимаем последний.
  46. Фиксируем дрель у патрона с помощью полосы из оцинковки и саморезов.
  47. Аналогично закрепляем рукоятку электродрели.
  48. Надеваем хомут на кнопку пуска и стягиваем его до положения включения электроинструмента.

Проверим насос в действии. Если остались вопросы и неясности, их можно разрешить с помощью следующего видео. Собранное устройство окажется незаменимым в критической ситуации, например, если цокольный этаж дома заливается водой. Приобретать фабричный насос для временного использования не имеет смысла.

Чертеж ручного насоса

На приведенной схеме показано устройство насоса. Как видно, оно является довольно простым.

схема сборки насоса

Насос ручной — чертеж

Изготовление водяного насоса

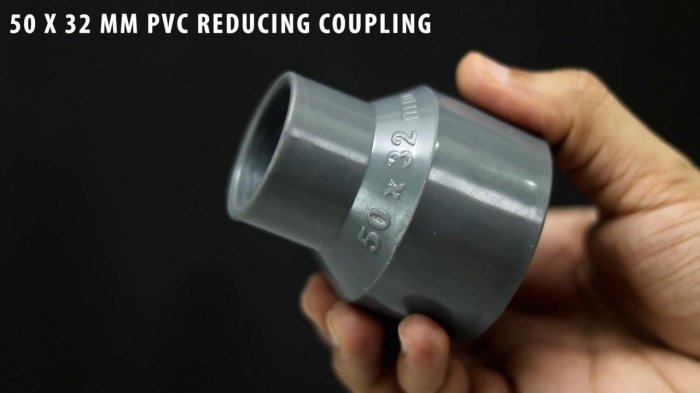

Берем переходник с диаметра 50 мм на 32 мм.

Как сделать водяной насос

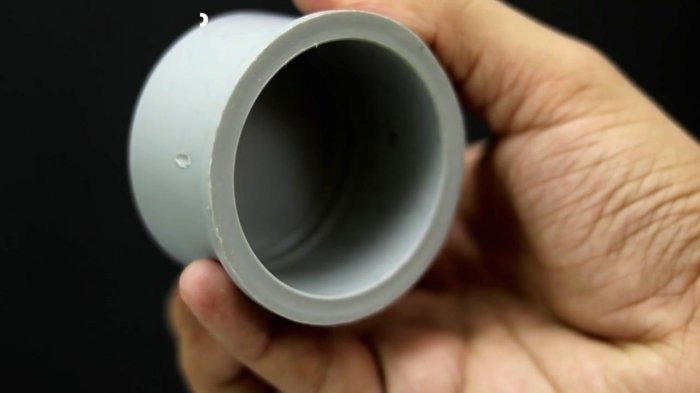

И заглушку для трубы на 50 мм.

Как сделать водяной насос

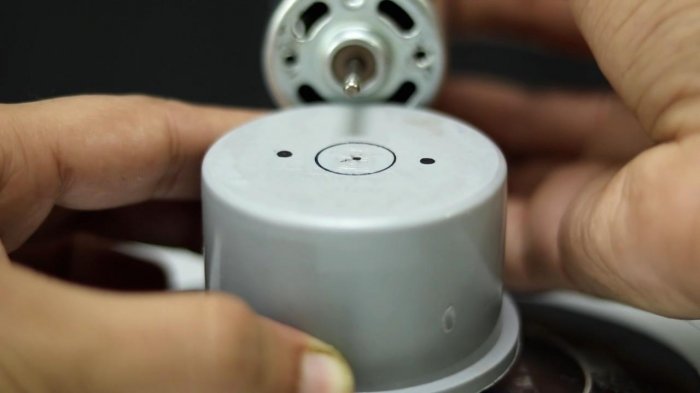

В заглушке размещаем отверстия под двигатель: два под винты крепления, одно под вал.

Как сделать водяной насос

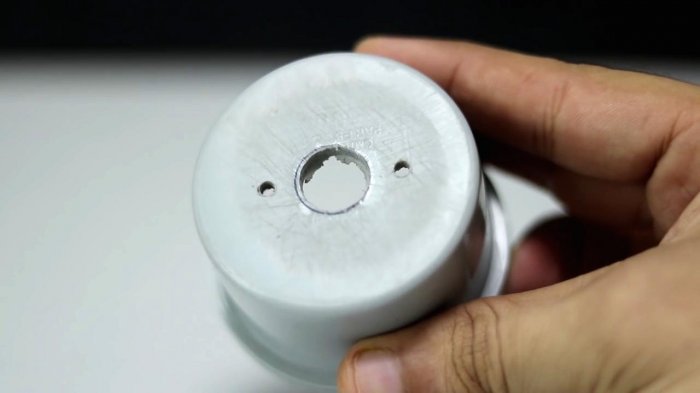

Высверливаем и зачищаем от заусенцев.

Как сделать водяной насос

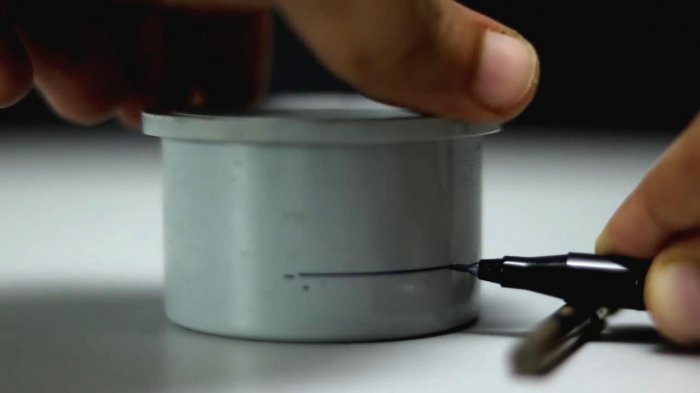

Теперь необходимо отрезать нижнюю чать. Размечаем ровную линию вращая заглушку.

Как сделать водяной насос

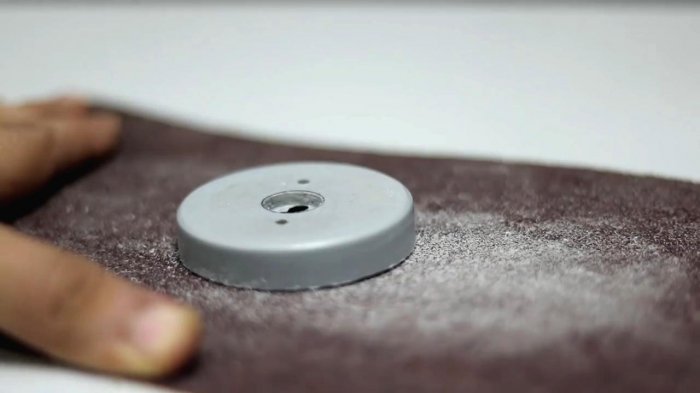

Отпиливаем ножовкой. При помощи наждачной бумаги выравниваем поверхность и избавляемся от заусенцев.

Как сделать водяной насос

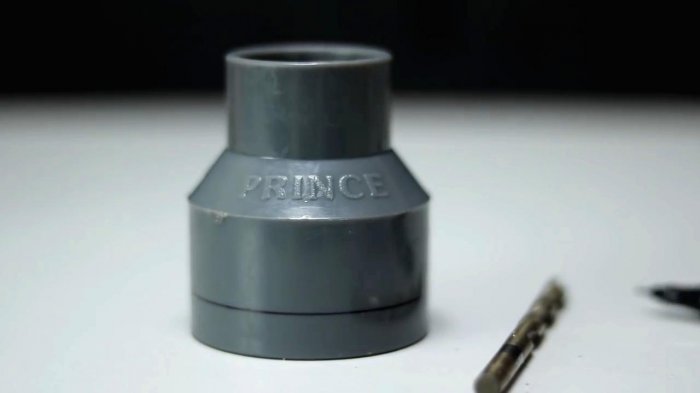

Так же отрезаем юбку у переходника по той же схеме.

Как сделать водяной насос

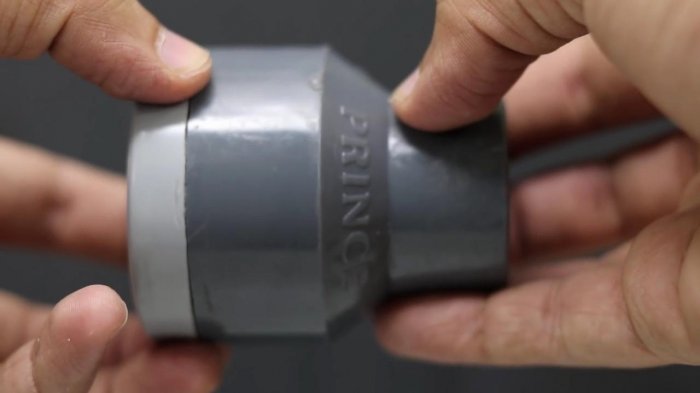

Совмещаем переходник с заглушкой для проверки ровности прилегания поверхностей.

Как сделать водяной насос

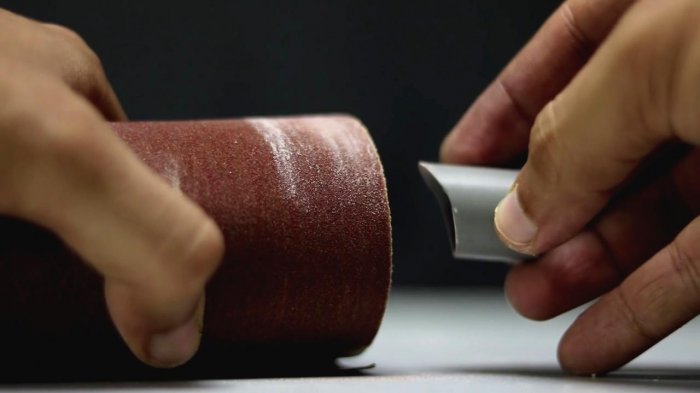

Берем небольшой кусок трубки ПВХ на 20 мм в диаметре и спиливаем ее под угол примерно 45 градусов. Далее необходимо создать округлую поверхность обрезанного края. Для этого оборачиваем переходник наждачной бумагой и стачиваем край трубки до получения формы окружности.

Как сделать водяной насос

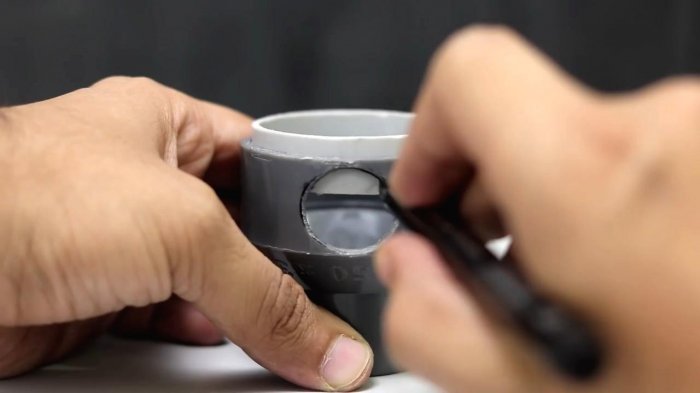

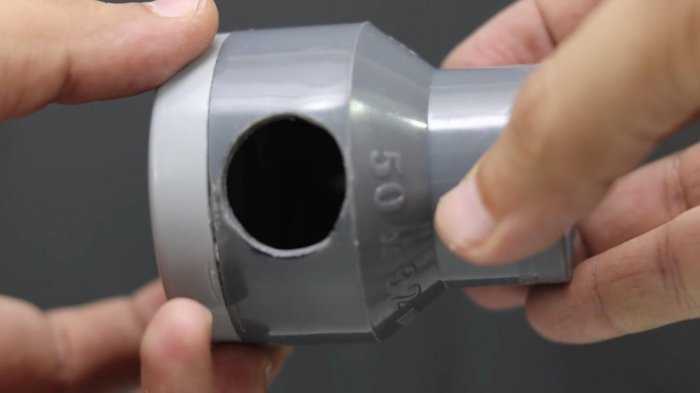

В переходнике делаем отверстие под трубку.

Как сделать водяной насос

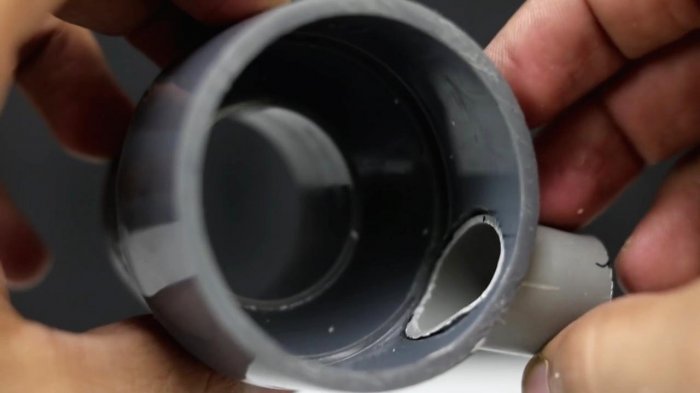

Вклеиваем трубку в отверстие с помощью клея на эпоксидной основе.

Как сделать водяной насос

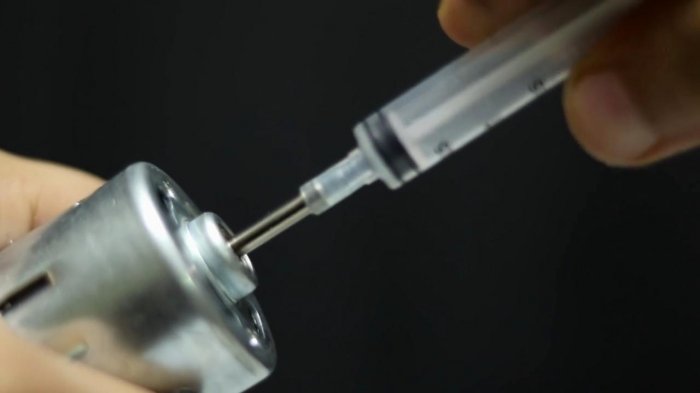

Возьмем одноразовый шприц и проверим насколько плотно он одевается на вал двигателя. Если плотно, то это нормально, так нам и надо.

Как сделать водяной насос

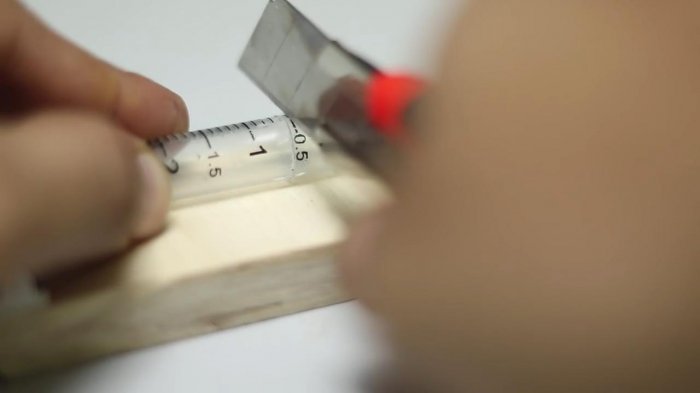

Отрезаем кончик шприца.

Как сделать водяной насос

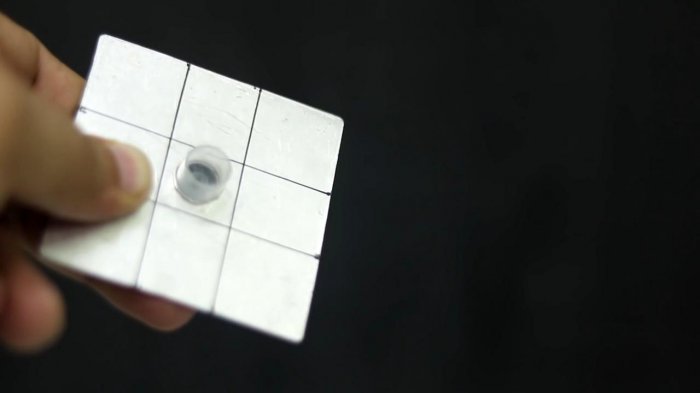

Для изготовления крыльчатки необходимо вырезать квадрат из алюминия. В нем проделать отверстие, такое, чтобы юбка шприца туго одевалась.

Как сделать водяной насос

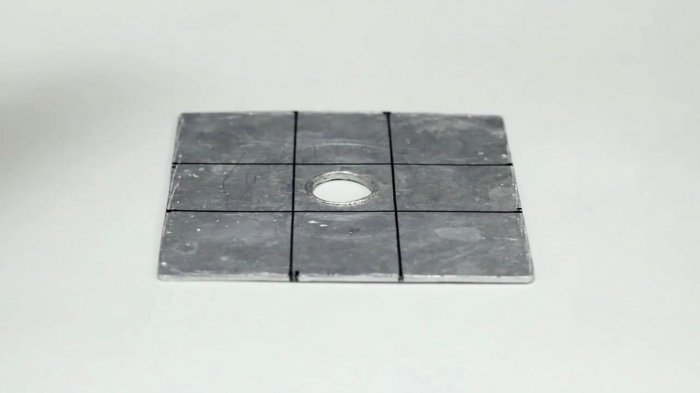

Размечаем квадрат на 9 частей.

Как сделать водяной насос

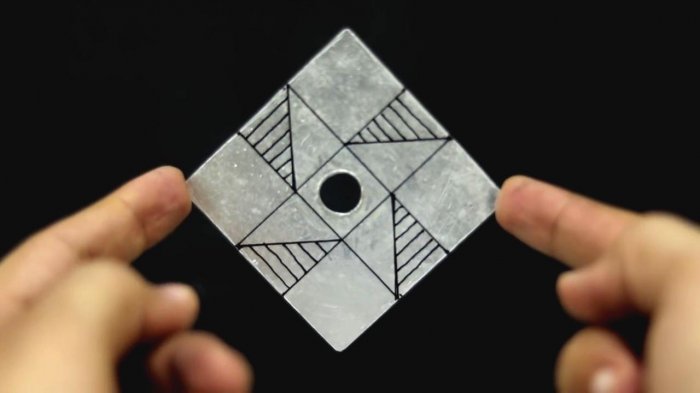

Проводим диагонали в квадратах через клетку. См. фото.

Как сделать водяной насос

Срезаем уголки ножницами по металлу.

Как сделать водяной насос

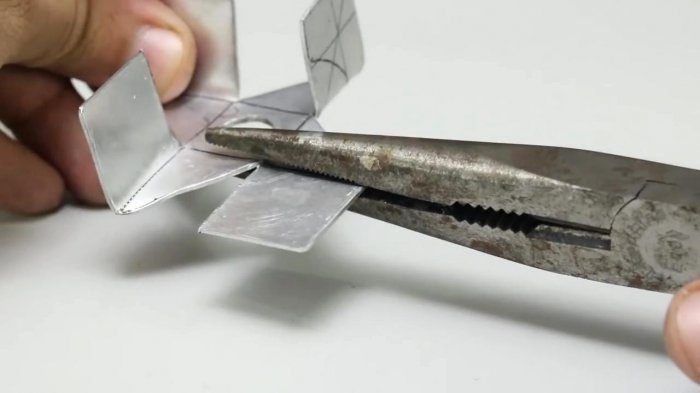

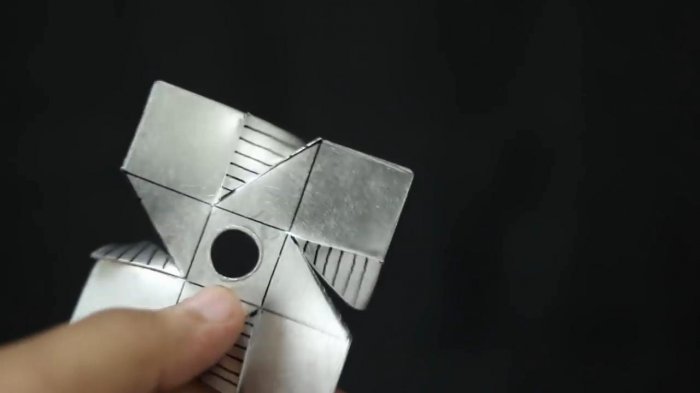

Загибаем квадраты. Смотрите фото:

Как сделать водяной насос

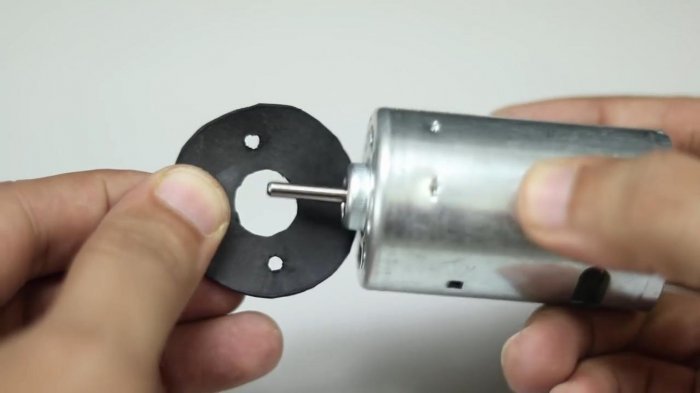

Из ненужной камеры от велосипеда или машины вырезаем прокладку под двигатель.

Как сделать водяной насос

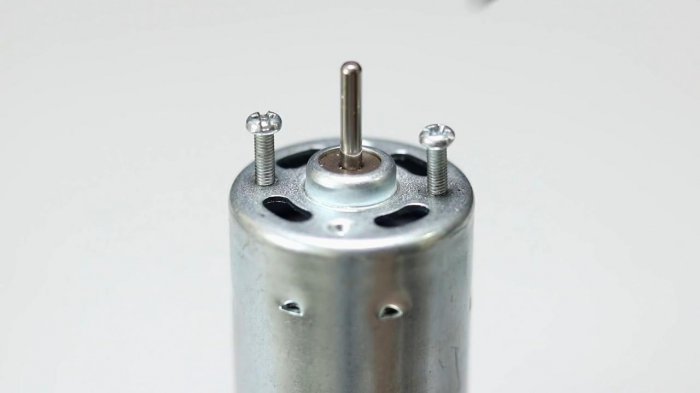

Берем мотор с винтами.

Как сделать водяной насос

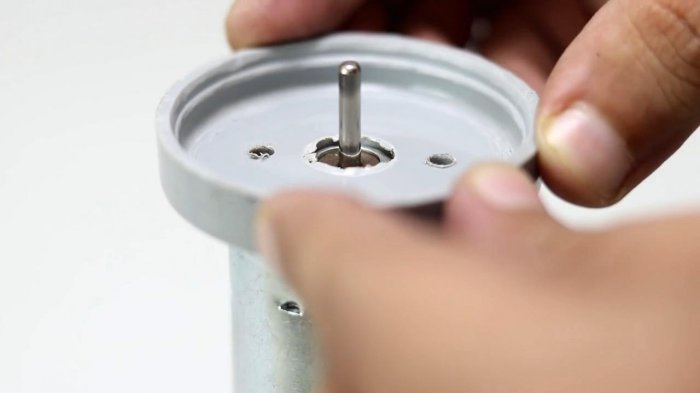

Одеваем прокладку, одеваем заглушку и фиксируем все это винтами.

Как сделать водяной насос

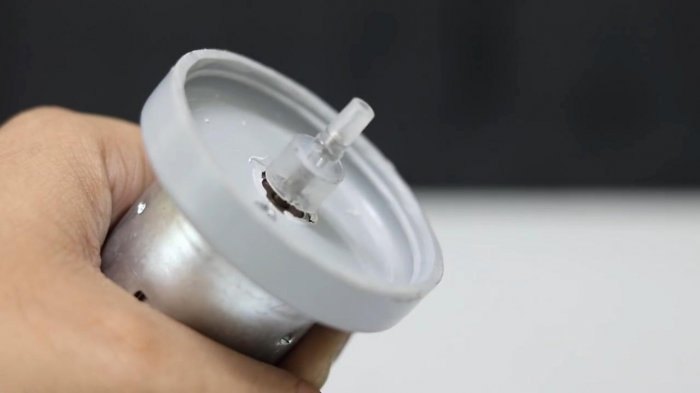

Затем одеваем отрезанную пипочку от шприца юбкой к мотору.

Как сделать водяной насос

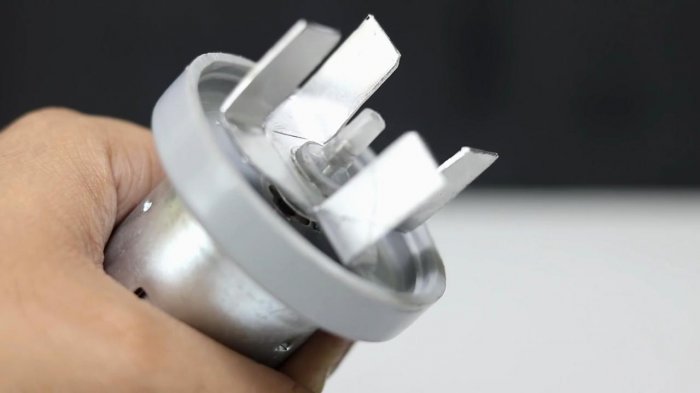

Далее одеваем крыльчатку. Все должно сидеть очень плотно. Не лишним будет проклеить все клеем на эпоксидной основе.

Как сделать водяной насос

Из трубы 50 мм диметра вырезаем кольцо, 10 мм шириной примерно. Вставляем половиной в переходник. Ту часть что видно через отверстие — удаляем.

Как сделать водяной насос

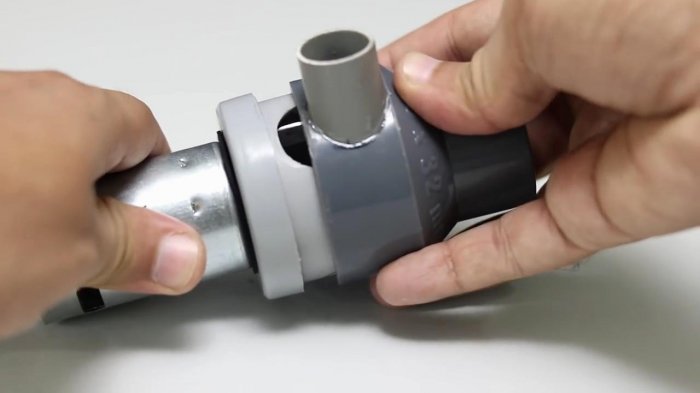

Собираем насос воедино.

Как сделать водяной насос

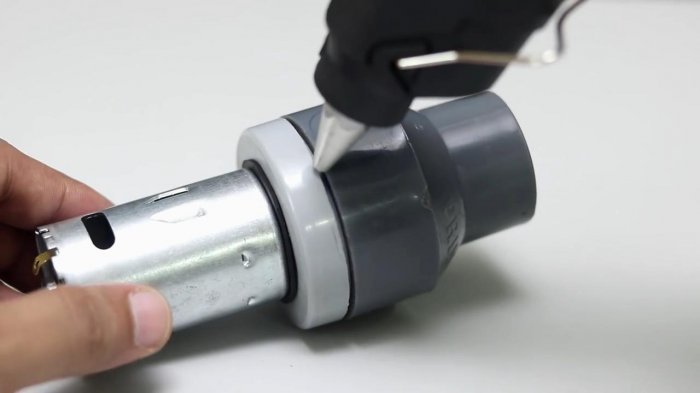

Проклеиваем стык горячим клеем.

Как сделать водяной насос

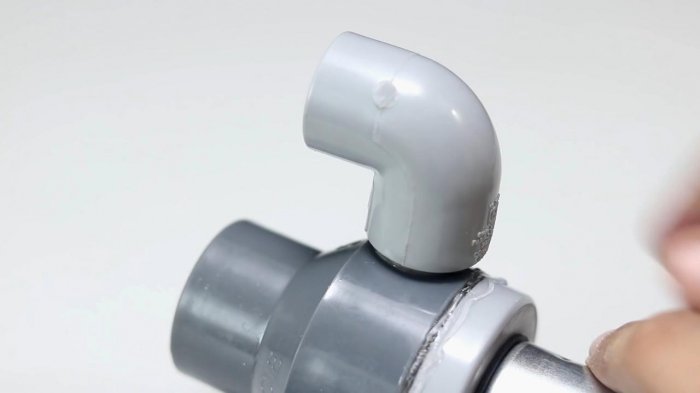

Сверху на трубку надеваем угловой фитинг.

Как сделать водяной насос

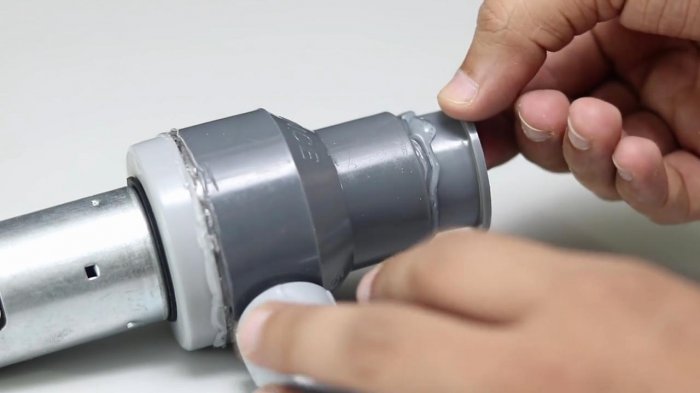

А в переходник вклеиваем ещё переходник с диаметра 32 мм на 20 мм. Фиксируем на горячий клей.

Как сделать водяной насос

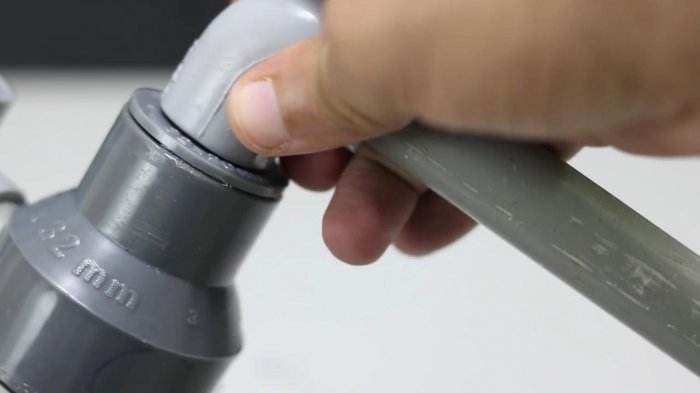

Вставляем трубку. Это будет заборник для воды.

Как сделать водяной насос

Пришло время испытаниям. Для надежности можно закрепить мотор на доске, обвязав металлическим хомутом.

Подключать систему будем к напряжению 12 В. Опускаем трубу заборника в емкость с водой. Подаем напряжение и насос работает.

Как сделать водяной насос

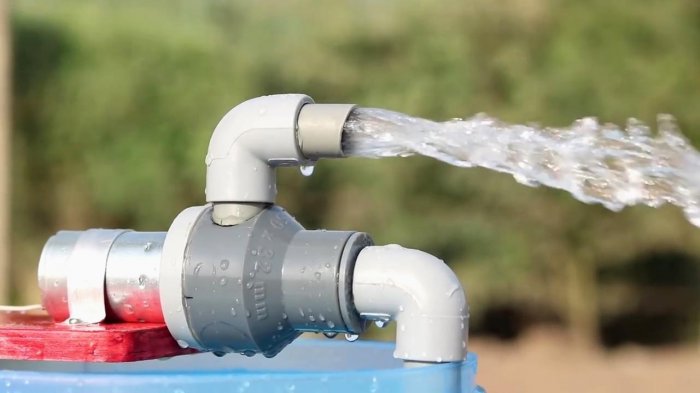

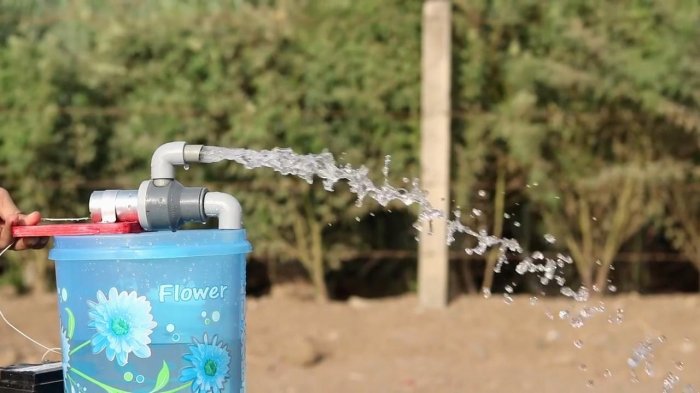

Струя отбрасывается примерно на метр.

Как сделать водяной насос

Где и как использовать подобную конструкцию решать Вам. Всем пока, до новых встреч!

Конструкция #6 – американский или спиральный тип

Спиральный насос использует энергию течения реки. Для работы должны быть соблюдены минимальные требования: глубина – не менее 30см, скорость течения – не менее 1,5 м/с.

Вариант 1

Необходимые материалы:

  • гибкий шланг д.50мм;
  • несколько хомутов по диаметру шланга;
  • заборник – ПВХ труба д. 150мм;
  • колесо;
  • трубный редуктор.

Главной трудностью в таком насосе является трубный редуктор. Такой можно найти в списанных ассенизаторских машинах или раздобыть с заводского оборудования.

Спиральный насос

Для большей эффективности к насосу крепится крыльчатка

Гибкий шлаг с помощью хомутов крепиться к колесу по спирали. На один конец присоединяется заборник из ПВХ трубы д. 150мм. Второй конец шланга надевается на трубный редуктор.

Вода забирается водозаборником и двигается по спирали, создавая необходимое давление в системе. Высота подъема зависит от скорости течения и глубины погружения заборника.

Вариант 2

Необходимые материалы:

  • гибкий шланг д.12мм (5);
  • бочка пластиковая д.50см, длина 90см (7);
  • пенопласт (4);
  • крыльчатка (3);
  • втулочная муфта (2);

В дне бочки вырезаем заборное отверстие. Внутри бочки необходимо плотно по спирали уложить шланг и подсоединить к втулочной муфте.

Американский насос

Внутри бочки шланг плотно уложен, прижат к стенкам полосой. Бочка может быть металлической с пенопластовыми поплавками

Для придания плавучести внутрь бочки необходимо вклеить поплавки из пенопласта. В довершении прикрутить крыльчатку.

Для такого варианта конструкции сливной шланг должен быть 25 мм. в диаметре.

Электронасос

Как сделать насос для воды своими руками, чтобы он работал от сети? Необходимо подготовить двигатель на 12В (можно от омывателя автомобильных стёкол);

Последовательность шагов:

  • Снять с мотора крышку и отсоединить парочку контактов.
  • При помощи пайки присоединить к ним провода и вывести их наружу через крышку.
  • Надеть крышку на мотор. Для надёжности промазать герметиком.
  • Излишки аккуратно уберите с корпуса и крышки насоса.
  • На патрубок прикрепите трубку из силикона. Подключите помпу к блоку питания. Можно начинать испытания.

В заключение отметим, что модификаций насосов существует масса. Какую бы вы не выбрали для сборки своими руками, будьте терпеливы и аккуратны.

Не спешите. Постарайтесь всё тщательно продумать. Это даст вам уверенность, что собранный вами агрегат прослужит вам долгие годы.

Конструкция #8 – устройство из стиральной машины

Зачастую в хозяйстве остаются детали или даже целые агрегаты от старых вещей. Из уже ненужной стиральной машины можно извлечь центробежный насос. Такой насос отлично подойдет для откачки воды с глубины до 2 метров.

Необходимые материалы:

  • центробежный насос от стиральной машины;
  • лепестковый клапан от стиральной машины или самодельный;
  • заглушка, бутылочная пробка;
  • шланг;
  • желательно разделительный трансформатор.

Если используется готовый клапан от стиральной машины, то его необходимо доработать. Одно отверстие нужно заглушить, например с помощью бутылочной пробки.

Насос стиральной машины

Лишние отверстия насоса необходимо заглушить. Если корпус металлический – заземление обязательное

Лепестковый клапан подсоединяем к шлангу и опускаем в приямок или колодец. Второй конец шланга подсоединяем к насосу. Чтобы система начала работать, необходимо заполнить водой шланг с клапаном и сам насос. Осталось подключить трансформатор, и насос готов к работе.

Конструкция #9 – водяной насос из компрессора

Если у вас уже пробурена скважина, есть воздушный компрессор, не спешите приобретать водяной насос. Его с успехом заменит конструктивно простое эрлифтное устройство.

Необходимые материалы:

  • изливная труба д.20-30мм.;
  • труба для воздуха 10-20мм.;

Принцип действия насоса, очень прост. В изливной трубе необходимо просверлить отверстие, расположить их нужно ближе ко дну. Отверстие должно быть в 2-2,5 раза больше по диаметру трубы для воздуха. Остается вставить воздушную трубу и подать давление воздуха.

Компрессорный насос

Один из самых эффективных и простых насосов, не забивается и собирается за 5 минут

Эффективность такого насоса зависит от высоты уровня воды, глубины водоема, мощности компрессора (производительности). КПД составляет около 70%.

Конструкция #11 – насос из велосипедного колеса

Производительный насос на основе двух колес.

Необходимые материалы:

  • канализационные трубы и отводы ПВХ;
  • велосипедное колесо;
  • нейлоновая веревка;
  • небольшой шкив;
  • несколько поршней;
  • крепежная штанга.

Принцип действия этого насоса похож на работу драглайна.

Для начала необходимо соорудить из канализационной трубы гильзу, которая будет погружена в воду. На верхнюю часть гильзы надевается отвод, через который будет стекать вода. Далее устанавливаем снизу малый шкив (подойдет обод колеса от тачки), а сверху велосипедное колесо.

По всей длине веревки крепим серию поршней, предварительно пропустив через гильзу. Веревка должна охватывать шкив и велосипедное колесо.

Колесный насос

Устройство весьма эффективное, особенно если использовать велосипедный привод. Ногами крутить будет намного легче.

Вращая велосипедное колесо, каждый поршень на веревке захватывает воду и как на лифте поднимает вверх. Водяной столб изливается в отвод.

Конструкция #12 – “самоделка” для небольшого ручья

Этот насос может обходится сверхмалым количеством энергии. Конечно хорошо, если есть река или озеро. Но что делать, если летом река сильно мелеет? Поможет насос качельного типа.

Схема качельного насоса

Такой насос позволяет использовать совсем незначительные величины энергии небольшого ручья

Основная часть конструкции – это два ковша жестко связанные между собой через блоки (4). От ручья необходимо сделать водоотвод из оцинкованной стали (3). Для того чтобы уменьшить износ, под него подкладывают кусок пластика. Водоотвод жестко связан поводком с веревкой (5).

Крепление поводка

Поводок 6 выполняют из жесткой проволоки и рассчитывают длину таким образом, чтобы водоотвод перемещался на нужный угол

Всю систему необходимо отрегулировать таким образом, чтобы при наполнении одного ковша, водоотвод перемещался на второй ковш. Энергия ковшей посредством кривошипа (8) передается на насос (10).

Рейтинг
( 1 оценка, среднее 5 из 5 )
Загрузка ...
Лазерные станки
