Как закрепить провода: различные способы крепления на стене: особенности, достоинства и недостатки

Виды крепления кабельно-проводных коммуникаций. Преимущества и недостатки различных вариантов монтажа проводки. Крепление кабеля к стене с помощью различных приспособлений: гвоздевые скобы, дюбеля, клипсы.

Общие правила при монтаже кабеля

При прокладке кабеля на стенах или потолке рекомендуется руководствоваться следующими правилами:

  • При использовании винтов, дюбелей и саморезов стараться закручивать их до упора. В противном случае, торчащая шляпка может повредить изоляцию.
  • Максимальное расстояние между точками крепления не должно превышать 50 см, а у мест сгиба (поворотов) оно может быть уменьшено до 5 – 10 см.
  • Укладка проводится без горбов, равномерно и желательно по прямой линии (горизонтально или вертикально).
  • Если предусматривается запас, следует сделать его менее заметным.
  • При скрытой прокладке кабелей в штробе их укладывают так, чтобы они не мешали дальнейшей отделке стен.
  • Если у вас будут подвесные или натяжные потолки, нет необходимости делать под ними штробы.
  • Основной инструмент, который должен использоваться при монтаже – это дрель, перфоратор, шуруповерт, отвертки и молоток.

Все эти рекомендации универсальны и несложны в выполнении.

Крепеж проводов и кабелей в Москве

Крепеж проводов и кабелей и другие товары можно приобрести в Леруа Мерлен в Москве по низким ценам. Подберите интересующий товар на сайте и купите его в нашем интернет-магазине. Ассортимент товаров, представленных в каталоге, чрезвычайно широк. Среди них наверняка найдется подходящая по всем параметрам позиция.

Все представленные в разделе «Крепеж проводов и кабелей» изделия выпускаются известными и отлично зарекомендовавшими себя высоким качеством своей продукции компаниями.

Вы всегда можете сделать заказ и оплатить его онлайн на официальном сайте Леруа Мерлен в России. Для жителей Московской области у нас не только низкие цены на товары категории «Крепеж проводов и кабелей», но и быстрая доставка в такие города, как Москва, Балашиха, Подольск, Химки, Королёв, Мытищи, Люберцы, Красногорск, Электросталь, Коломна, Одинцово, Домодедово, Серпухов, Щёлково, Орехово-Зуево, Раменское, Долгопрудный, Пушкино, Реутов, Сергиев Посад, Воскресенск, Лобня, Ивантеевка, Дубна, Егорьевск, Чехов, Дмитров, Видное, Ступино, Павловский Посад, Наро-Фоминск, Фрязино, Лыткарино, Дзержинский, Солнечногорск, Истра и Жуковский.

Для чего фиксируется проводка

Существует множество различных способов установки электропроводки, но независимо от выбранного, она обязательно должна быть закреплена. Даже в случае скрытой прокладки в штробах, проделанных в вертикальной или горизонтальной плоскости стены, кабель следует надежно закрепить, а уже после штукатурить отверстия. Ни один провод не должен выходить за края штроб и мешать проведению оштукатуривания и отделки.

Крепление кабеля к стене без сверления: способы

Аналогична ситуация для открытой прокладки. Кабель нужно надежно закрепить на всем протяжении электрической линии, и только после этого спрятать внутри гофры, специальных коробов и прочих декоративных изделий. То же самое следует делать при прокладке за навесными и натяжными потолками.

Методы крепления к стенам из различных материалов

В зависимости от вида поверхности выбирается и способ крепления.

  • Мягкие и тонкие. К ним относятся стены из пенобетона, газобетона, ДВП, пластика, гипсокартона и т.п. Простой крепеж здесь держаться не будет. Более надежными и устойчивыми будут специальные устройства, у которых торцовая или средняя часть сделана расширенной. Это могут быть дюбели-бабочки, зонтики или дюбели со сверлом.
  • Плотные. Это деревянные, гипсовые, оштукатуренные поверхности, ОСП и ДСП. В этом случае применяют обычные саморезы или простые гвозди. Если саморезы вкручиваются с большим усилием, можно предварительно просверлить отверстия с меньшим диаметром.
  • Твердые. Стены из кирпича и бетона являются самыми распространенными материалами этой категории. Здесь даже в предварительно просверленные отверстия просто так саморезы вкрутить будет проблематично. Именно в этом случае следует использовать дюбеля. Чаще всего, они состоят из пластикового колпачка и винта. В стене сверлятся отверстия. Для стен из бетона и кирпича диаметр сверла должен совпадать с диаметром дюбеля (сверло 6 мм – дюбель 6 мм). Для менее плотных поверхностей сверло должно быть тоньше на 1 мм (сверло 5 мм — дюбель 6 мм). В отверстия вставляются колпачки, торец которых не должен выступать из поверхности. Затем к ним, с помощью винтов, прикрепляют сам крепеж (хомут, пластины или др.).

Кабель каналы различных размеров

Кабель канал является весьма распространенным способом крепления проводов и кабеля открытым способом. По мнению многих электриков является самым удобным способом крепления. Кабель канал выполняется из оцинкованного стали,  не поддерживающего горение пластика, алюминия и представляют собой простейшую П — образную конструкцию. В этот технический короб укладываются провода и закрывают односторонней или двусторонней крышкой. Различаются материалам изготовления, цветовому исполнению, размерам, исполнению (какая крышка), влагозащите, а также по исполнению:

  • напольные;
  • магистральные;
  • плинтусный;
  • парапетные.
виды кабель канала

Виды кабель каналов

При установке кабель канала сначала делается разметка на стене, затем крепиться с помощью саморезов, дюбель гвоздей или «жидких гвоздей». На видео показано как правильно проводить монтаж ПВХ короба.

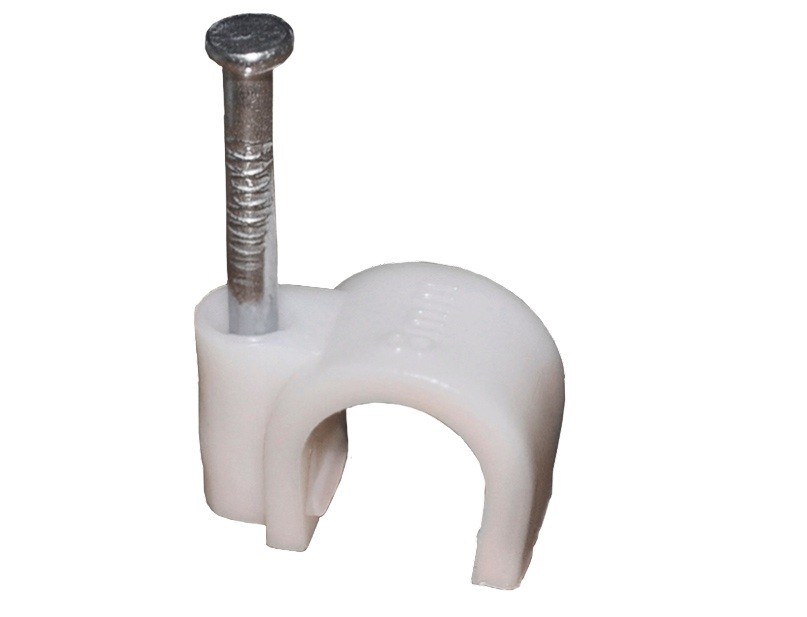

Гвоздевые скобы

Гвоздевые скобы

Обычно гвоздевые скобы применяются для крепления кабелей интернет, антенного, телефонного. Используются на основаниях в которые можно вбить гвоздь: дерево, глиняная и цементная штукатурка, гипсокартон, газобетон. Стоят очень дешево. Монтаж максимально простой. Скоба накладывается на провод и забивается гвоздь. В продаже есть скобы как для круглого, так и для плоского кабеля.

Крепление кабеля с помощью монтажных пистолетов

комплект аккумуляторного монтажного пистолета HiltiПрименение аккумуляторного или газового монтажного пистолета Хилти BX3 и GX-120 дает очень большое разнообразие в способах крепления проводки к любой поверхности на стене, на потолке и по полу.отличия аккумуляторного монтажного пистолета Хилти BX3

При этом не забывайте соблюдать минимальные расстояния для обеспечения надежности крепежа. расстояние от края стены или плиты до гвоздя при забивании монтажным пистолетом

минимальное расстояние между крепежными площадками под кабельГвозди для монтажа

Крепеж всей расходки пистолета Hilti BX3 производится с помощью гвоздей для бетона X-C B3MX + X-P B3MX или для стали X-S B3MX.

Все они заряжаются в ленту по 10 патронов и имеют длину от 14мм до 24мм.
гвозди для монтажного пистолета по бетону и стали в ленте

Если нужны большие размеры, можно работать с одиночными гвоздями XP B3 P7. Они имеют длину 30мм и 36мм.одиночный гвоздь для монтажного пистолета Hilti BX3
Рекомендуемые максимальные усилия на вырывания и боковые нагрузки при которых не произойдет деформации гвоздя представлены в таблице:
усилия на вырывание и боковые нагрузки для гвоздей Hilti

Скоба металлическая

Используют для монтажа кабеля в рукавах из металла. Имеют одно или два ушка, в которых имеется отверстие для крепления. Размеры могут быть разными. Их подбирают ориентируясь на диаметр металлического рукава. Скобы хорошо подходят для удержания массивных кабелей. Они легко устанавливаются и снимаются. На фото выше.

Тонкая основа

Если основание для проводки совсем тонкое, например, стена покрыта пластиковыми панелями, древесно-стружечной плитой (ДСП), или чем-то подобным, то укрепить кабель на таких поверхностях помогут тонкие гвозди, скобки из строительного пистолета или самоклеящийся крепеж для проводов.

Провод можно элементарно приклеить к стене специальным скотчем. Быстро и удобно, а главное, не нужно сверлить дырку.

Липучкой можно приклеить провод на любую гладкую поверхность: на стенку, на мебель. Такой крепеж почти незаметен и хорошо держит кабель.

Дюбеля

Использование дюбелей оправдано простотой установки, универсальностью применения и невысокой ценой. Ими можно проводить, как скрытый, так и открытый монтаж на стенах и потолках из твердых материалов.

Крепление кабеля на потолке

Это действие требуется при установке натяжных или гипсокартонных конструкций. Во втором случае зафиксировать кабели проще: устанавливают систему подвесов, к которой провода привязывают пластиковыми стяжками.

Если планируется обустройство потолка из ПВХ-полотна, сверлят отверстия для крепежа или ускоряют монтаж с помощью:

  • кабельных лотков;
  • металлических линий, к которым прикрепляют тонкие пучки проводов;
  • перфорированных полос.

Крепление кабеля на потолке

Дюбель-стяжка

Изготавливается из негорючего пластика. Является удобным элементом крепления. Используют для оперативного монтажа открытой или скрытой прокладки.

Дюбель стяжка

Стяжка может иметь разъемный или неразъемный замок. Первый вариант позволяет, если есть такая необходимость, изменить количество жил. Установка такая же, как и у обычных дюбелей.

Видео по теме

https://www.youtube.com/watch?v=_elxQ62ypF4

Как сделать крепеж самостоятельно

При покупке большого количества фиксаторов расходы существенно возрастают. Поэтому при скрытой укладке кабелей применяют самодельные приспособления.

Их изготавливают из:

  1. Жестяных полос. В средней части металлической ленты проделывают отверстие, в которое вставляют гвоздь. Полосами зажимают отдельные кабели или пучки. Для надежной фиксации концы скручивают замком.
  2. Оцинкованной стали, нарезанной на тонкие ленты. Из такого материала можно сформировать скобу. Концы снабжают шурупами. Самодельный крепеж устанавливают через каждые 50 см.

Жестяные полосы применяют для скрытой или открытой прокладки проводов. Подручными средствами крепят как отдельные кабели, так и пучки.

Базы дюбельного типа

База дюбельного (БД) типа под стяжки, сделана из пластика. «Два в одном» — как бы и саморез и дюбель. В головке имеется отверстие, в которое просовывается стяжка для затягивания кабеля.

дюбель для вандажа

Установка очень простая. В подготовленное отверстие забивается бандаж. Устанавливается стяжка и в нее закладывают проводку. Затем осуществляют затяжку.

Крепления для упорядочивания

Многие сталкиваются с проблемой запутывания проводов бытовой техники. За рабочим столом порой можно увидеть целую паутину проводов. Чтобы их упорядочить, применяют пластиковые площадки для фиксации проводов.

Данные крепежи монтируются при помощи саморезов или липкой ленты. Как можно заметить из фото крепления кабеля данным способом, вам всегда будет доступен необходимый провод.

Строительная смесь

Применяется для скрытой прокладки кабеля в стеновых и потолочных штробах. Для этого часто используют гипсовый раствор. Такой монтаж носит особое название — «приморозка». Сложного в этом методе ничего нет. Делают алебастровый замес и кабель прихватывается в штробе в местах, равномерно удаленных друг от друга. Следует делать это оперативно, так как – гипс схватывается достаточно быстро.

раствор гипса для крепления проводки

Раствор гипса для крепления проводки

Такое «примораживание» хорошо подходит для монтажа в штробе одиночного кабеля. Но такой способ так же используют и как дополнительное крепление нескольких кабелей, для подстраховки уже установленных скоб, дюбелей-хомутов и пр. После всего этого штробовые каналы заполняют штукатурным раствором.

Если объемы прокладки большие, частое приготовление раствора и фиксация кабеля существенно снижает скорость монтажа. Но во многих случаях это бывает вполне оправдано.

Изоляторы

В большинстве случаев крепление провода на изоляторы используется как ретро или декоративный. Этот способ открытой прокладки используется для монтажа электропроводки как в доме так и в бане.

Ретро проводка

Ретро проводка, крепление на изоляторы

Бочонок крепиться шурупом или гвоздем к стене и на него закрепляется скрученный предварительно провод. Скрутить его можно самостоятельно или купить уже скрученный.
