Мангал из дисков автомобиля: правила изготовления, варианты конструкций

Две пошаговые инструкции для самостоятельного изготовления мангала из колесных дисков автомобиля. Подробные фото и советы, как сделать самому.

Преимущества и недостатки мангалов из автомобильных дисков

Преимуществ у самодельных конструкций намного больше, чем недостатков, ведь диск представляет собой практически готовую шашлычницу.

мангал из старого автомобильного диска разборной

Преимущества:

  1. Главное преимущество – создание не требует капитальных затрат. Старые автодиски приобретают по цене металлолома.
  2. Мангалы из дисков автомобиля достаточно долговечны, так как сделаны из толстой стали, стойкой к воздействию внешних агрессивных факторов. Они не ржавеют и хорошо переносят высокую температуру.
  3. Быстро греются, имеют высокую теплоотдачу.
  4. Материал при нагреве не выделяет запаха и вредных веществ.

Среди минусов:

  1. Технология сварки этого материала требует опыта. Для получения качественного шва проваренный участок нужно подвергать «отпуску» для снятия внутренних напряжений, иначе изделие может дать трещину.
  2. Круглая форма мангала не обеспечивает равномерной прожарки: по краям мясо прожаривается слабее, чем в центральной части шампуров.
  3. Из-за подобной геометрии значительно ниже производительность. Много мяса на шампурах за один раз пожарить не получится. Однако этот минус компенсируется применением круглой решетки, превращая мангал в барбекюшницу.

Информация о дисках

Во-первых, это изделие из толстой, прочной и стойкой стали. Для мангалов и печей лучший материал – котельная сталь в листах, которая стоит очень дорого. Обычная углеродистая сталь быстро прогорает.

Конечно, никто не нормирует диски по жаростойкости. Но по коррозионостойкости им равных нет. К тому же это спецсталь при нагреве не выделяет запаха и вредных веществ.

Но, собирая мангал из дисков, надо знать не только положительные характеристики материала. Есть у него и минусы. Самый важный, на который необходимо обратить внимание – сварочные работы с этим материалом надо проводить с особой тщательностью. Все дело в том, что в конструкции автомобильных дисков сварка применяется в минимальных количествах. При этом участок сварки обязательно подвергают «отпуску», снимая напряжение внутри сварочного шва.

Понятно, что для мангалов это не самая большая проблема. Но если стоит задача изготовить печь из дисков, то этот момент надо учитывать обязательно.

Поэтому внимание! Изготавливать из автомобильных дисков печи, работающие на отработке, или агрегаты длительного горения, или на технологии пиролиза, нельзя. Потому что высоких температур сварочный шов не выдержит и даст трещину.

Сварка деталей должна быть качественной

Сварка деталей должна быть качественной Источник italkovka.ru

Что касается твёрдотопливных печей, которые можно использовать на даче, в гараже и других подсобных помещения, то никаких запретов нет. Главное при изготовлении обращать внимание на некоторые моменты:

  • сварочный шов должен быть без видимых дефектов;
  • сваривать можно за один проход только две сопряжённые детали;
  • после сварки металлу надо дать отдохнуть, чтобы снять внутри остаточные напряжения;
  • через сутки после сварки печь подвергают прогону, то есть растапливают в течение 3-х часов;
  • если в швах появились дефекты, то их заделывают через сутки остывания способом сварки, но растапливают только через все те же сутки.

Итак, что собой представляет автомобильный диск, говорить не надо. Сделать из него мангал – не проблема, потому что само изделие – это уже практически готовая конструкция, в котором можно жарить мясо. Единственное, что надо дополнительно сделать, это сформировать опору для шампур или мяса.

Давайте рассмотрим мангал из автомобильных дисков подробнее.

Дополнительные опоры – удобство использования

Дополнительные опоры – удобство использования Источник handmade32.ru

Какие мангалы из дисков можно сделать?

Прежде чем перейти к инструкциям по самостоятельному изготовлению мангала, рассмотрим разнообразие самоделок, которые встречаются на просторах интернета:

Как вы видите, бывают варианты простые, а бывают по сложнее. Мы с вами сначала рассмотрим простейший вариант инструкции, а затем вариант экзотический.

Виды конструкций мангалов из дисков

Выбор конструкции мангала из дисков автомобиля зависит от задач, с которыми он должен справляться. Это будет устройство только для шашлыка или ещё гриль, хотите ли вы готовить копчёные блюда, стационарная ли это установка или вы будете брать её с собой, выезжая на природу. Рассмотрим основные виды.

  • Простой мангал из одного диска для шашлыка. Переносной, с ручками или разборный для выездов. Невысокий, объём топки зависит от диаметра выбранного диска. Устанавливается на подставку.
    Мангал из одного диска
  • Многофункциональный мангал из двух или трёх автомобильных дисков для шашлыка, тушения, запекания, варки и жарки на сковороде. Высокий, с большой топкой. Из-за громоздкости сложно перемещать, но бывают и разборные варианты. Такой мангал из автомобильных дисков работает по принципу печи и подходит под казан. Если дополнительно установить крышку и вывести дымоход, получится коптильня.
  • Подвесной мангал на цепях или кронштейнах из одного диска. Стационарная конструкция, которая необычно и привлекательно выглядит. Не требует специальной площадки и установки. Раздувайте угли, просто покачнув мангал.
    Мангал из дисков на цепях
  • Очаг в открытой беседке для шашлыка. Стационарный, уютный. Нуждается в огнеупорной площадке из цемента, гравия с песком или кирпича. Понадобятся материалы для отделки: камень или обработанная жарозащитным составом древесина.

Особенности

Чтобы сделать самодельный мангал из дисков не нужно ехать специально куда-то на рынок и закупаться дорогими материалами. Колесные диски есть у всех автовладельцев. Можно пройти в любую автомастерскую, мастера с удовольствием предоставят вам пару бывших колес. Стоит отметить долговечность материала и прочность. Вряд ли можно найти вмятину или царапину на диске благодаря толщине металла.

Форма дисков идеальна для превращения в мангал. Работы по его изготовлению занимают буквально пару часов. Используются только подручные материалы. Изделие отличается компактностью и может с лёгкостью перемещаться. Конструкция замечательно держит жар огня, не уступая изделиям известных торговых марок. Такой мангал можно использовать и под другие цели. Он легко впишется в условия охоты или рыбалки, став на время походной кухней. А здесь уже и ассортимент блюд другой – уха, плов, тушеная картошка и многое другое.

Конструкция топки обеспечивает поступление воздушного потока, что поддерживает необходимую температуру жара. Самодельный мангал легко почистить после приготовления пищи. Он не прогорает, выдерживая огонь на протяжении нескольких часов.

Особенности самодельного варианта

Если есть желание приобрести готовый мангал, то необходимо подготовиться к трате довольно больших денег. Однако всех этих затрат с лёгкостью можно избежать, если самостоятельно соорудить этот инструмент для отдыха. Чтобы своими руками сделать мангал, можно использовать обычные автомобильные диски, а также стандартные инструменты.

Главным достоинством самостоятельного изготовления является то, что человек может создать удобную для себя конструкцию. Дело в том, что стандартные магазинные варианты имеют примерно одинаковую высоту. А поскольку рост у каждого человека разный, не всем будет удобно постоянно нагибаться, чтобы прокрутить шампур с нанизанным на него мясом.

Мало кто знает, как сделать мангал из дисков от машины. Но в этом нет ничего сложного, стоит только следовать инструкции.

Материалы для сборки

У любого автомобилиста в гараже найдутся старые металлические диски, которые уже давно не используются, и они просто занимают свободное место в помещении. Достаточно найти два диска, чтобы изготовить хороший мангал.

В качестве инструментов и расходных материалов понадобится следующее:

  1. Как соорудить мангалАппарат для сварки, защитная маска и электроды.
  2. Угловая шлифовальная машинка, называющаяся в простонародье болгаркой, а также несколько дисков для резки металла.
  3. Болты в количестве 3 штук диаметром от 12 мм и такое же количество гаек.
  4. Металлическая проволока диаметром 7 или 8 мм, которая имеет длину от одного метра. Желательно иметь некоторый запас, поскольку не все следуют инструкции и стремятся создать дополнительные элементы для конструкции.
  5. Полая профильная труба с прямоугольным сечением. Длины необходимо примерно два-три метра.
  6. Термостойкая краска в баллончиках.
  7. Щётка для обработки металла и напильник по металлу. Можно приобрести специальную насадку-щётку, крепящуюся на дрель.

Стоит отметить, что обладатели частного дома или дачного участка не столкнутся с приобретением этих предметов, поскольку обычно всё это уже имеется в домашнем хозяйстве. Расходные материалы легко приобретаются в специализированных строительных магазинах.

Мангал для шашлыка из диска

Начнём с того, что сам мангал – это изделие углублённой формы, где разжигают угли. А сверху устанавливают шампуры или решётку. По форме – это параллелепипед. Автомобильный диск имеет круглую форму, отсюда и проблемы с установкой шампур. То есть, если уложить шашлычные палочки в ряд, то в центре они будут располагаться во всю длину, у краёв за счёт скруглений участок расположения мяса сильно сокращается.

Получается так, что центральные шампуры придётся заполнять большим количеством месса, чем крайние. И если это для вас не проблема, то мангал из колёсного диска имеет место быть у вас на даче.

Решить жарку мяса можно и по-другому. Для этого придётся из жаропрочной проволоки изготовить решётку круглой формы. Её диметр должен быть равен диаметру самого диска, а точнее, внутреннему диаметру обода. По сути, эта конструкция будет напоминать барбекюшницу. Сваривать между собой куски проволоки не надо. Их можно склеить специальным жаростойким клеем.

Сам же мангал можно установить на ножки требуемой высоты, установить навес или откидную крышку. То есть варианты усовершенствования много, проявите фантазию.

Фантазии нет границ

Фантазии нет границ Источник navserukimaster.ru


Диски от какой машины лучше выбрать

То, что мы привыкли называть диском, на самом деле является колесом, а диск – это только его часть. Чтобы вы разобрались в монтаже мангала из автомобильных дисков, изучите виды колёс и из каких деталей они состоят.

  • Обод. Это широкое кольцо, на которое устанавливается резиновая покрышка.
  • Борта. Расположены по краям обода с внешней и внутренней стороны, нужны для закрепления покрышки
  • Диск. Находится внутри обода. Это круглая перегородка с отверстиями под болты для крепления колеса к ступице оси. На диске для облегчения колеса и вентиляции есть крупные отверстия. Для мангала подойдут диски с меньшими отверстиями, иначе их придётся заделывать. У разборных моделей диск крепится к ободу болтами, его можно снять. У неразборных диск придётся срезать.

Устройство автомобильного колеса

Колёса бывают цельные и составные. Неразборное колесо придётся резать. Сборное колесо состоит из трёх частей: обод, диск и борта. Его можно разобрать, отвинтив все болты.

На большинстве автомобилей установлены неразборные дисковые колёса. Однако на тяжёлой технике часто применяются бездисковые составные колёса, чтобы их можно было сдвоить. Вы можете найти как те, так и другие. Зависит от того, каким способом вы будете делать мангал и для каких задач и какие колёса есть в наличии в вашем районе.

Штампованные колёса изготовлены из стали, отличаются тяжестью. Кованые или литые производят из сплава алюминия или магния, поэтому они легче. Неважно, из какого материала изготовлены колёса, так как он не соприкасается с пищевыми продуктами, не разрушается от сильного жара, а финишная окраска защищает от окисления и служит барьером между пищей, углями и металлом.

Колёсные грузовые диски

Мангал из диска от грузовика получится широкий и вместительный. У легковых автомобилей меньше диаметр и глубина вылета, но их проще найти и дешевле купить.

Два старых составных диска 18 дюймов от грузовика ГАЗ обойдутся в 8 000 рублей. Такое же колесо от трактора продаётся на Авито за 3000 рублей. Старый цельный кованый диск на 22,5 дюйма можно приобрести от 100 рублей. Штампованные диски 13 или 15 радиуса продают от 100 до 500 рублей за штуку. В шиномонтаже при наличии можно забрать бесплатно.

Поэтому выбирая, из чего соорудить мангал своими руками, ориентируйтесь на разборные штампованные диски от тяжёлой техники как более дешёвый и удобный для монтажа вариант.

Диски от ГАЗ

Диски от какой машины лучше выбрать

Самым распространенным вариантом считается мангал из колесных дисков грузовых автомобилей КамАЗ, ЗИЛ, ГАЗ диаметром 14 или 15 дюймов. По глубине, диаметру и закрытой конструкции центральной части они отлично подходят для изготовления вместительной шашлычницы.

Колеса легкового авто имеют меньшие размеры, поэтому места для шампуров маловато, а внутренний объем для углей невелик. Вот почему предпочтительнее первый вариант.

Авто диск от камаза

Автомобильный диск от КамАЗа

Виды

Мир самодельных мангалов разнообразен. Умельцы превращают в жаровни бочки и баллоны.

Мангал из автодисков предлагает следующий функционал:

  • приготовление на шпажках шашлыка или решетке;
  • барбекю;
  • приготовление в посуде. Обычно используется казан;
  • коптильня.

Для дачи такой мангал является идеальным вариантом.

Готовим основание

Мангал из колесного диска без сварки

Мангал из колесного диска без сварки

Мангал из колесного диска без сварки

Мангал из колесного диска без сварки

Мангал из колесного диска без сварки

Мангал из колесного диска без сварки

Мангал из колесного диска без сварки

Мангал из колесного диска без сварки

Мангал из колесного диска без сварки

Мангал из колесного диска без сварки

Мангал из колесного диска без сварки

Мангал из колесного диска без сварки

Мангал из колесного диска без сварки

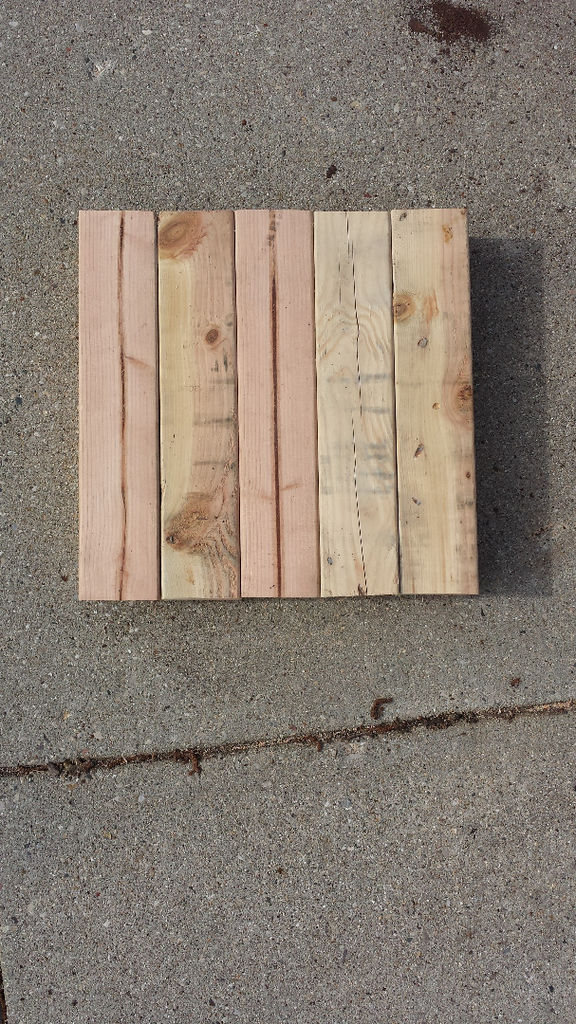

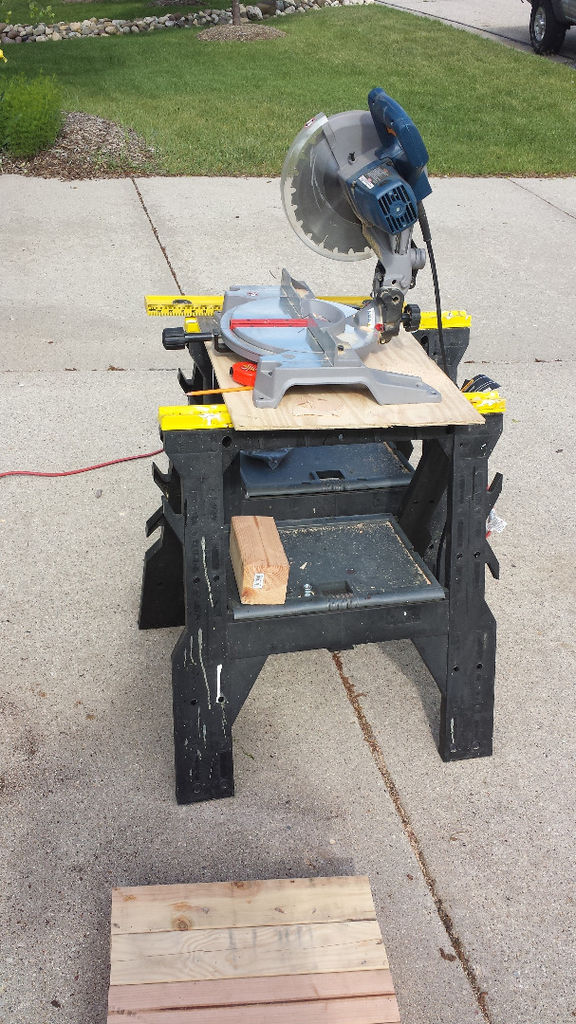

Диск сам по себе довольно тяжелый, поэтому основание также должно быть довольно массивным. Я хотел сделать его вес таким же, как у диска, при этом мне нужно было сохранить компактность, поэтому я решил использовать бруски 100х100 мм. Я разрезал их с помощью пилы так, чтобы основание в итоге было квадратным.

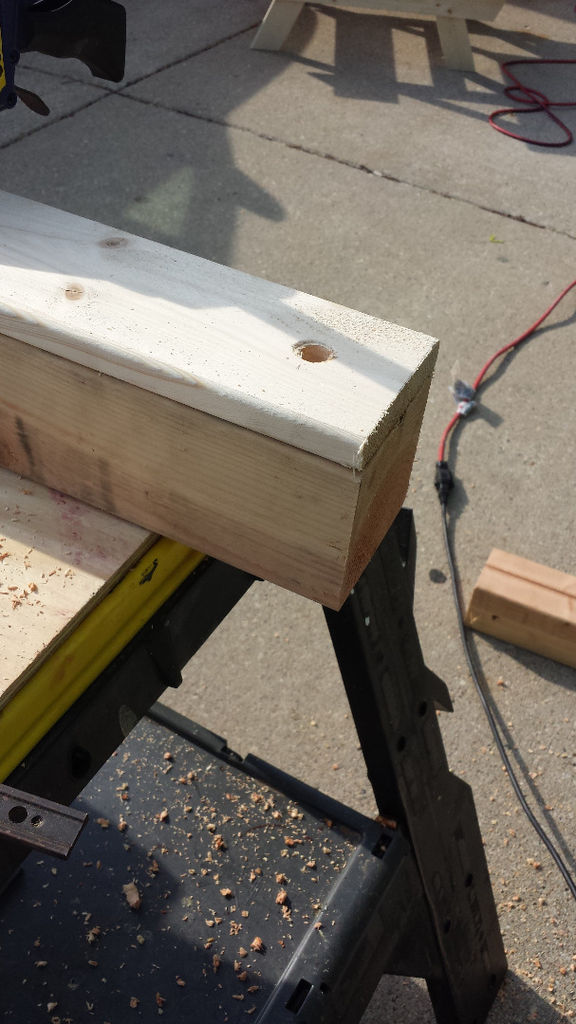

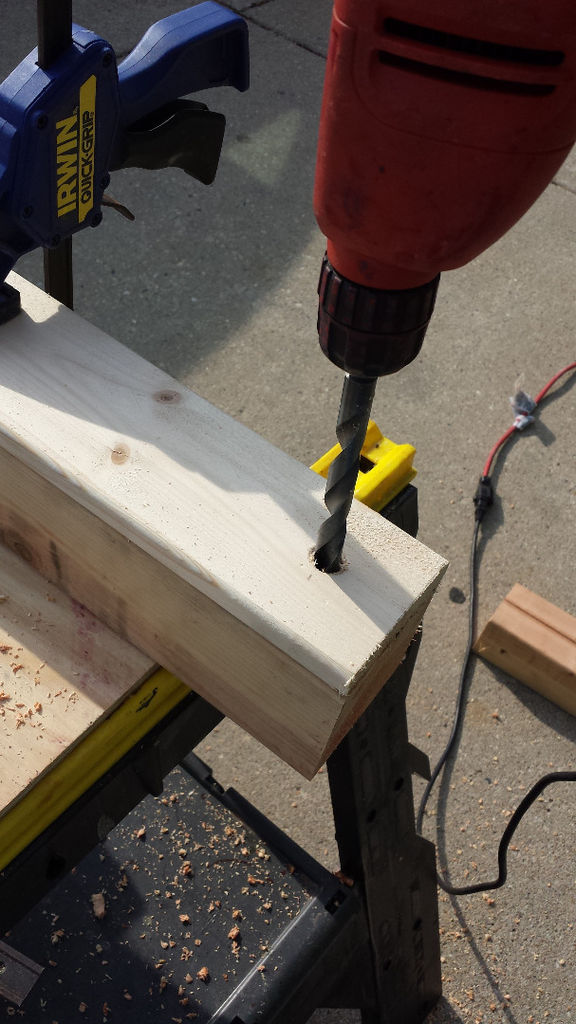

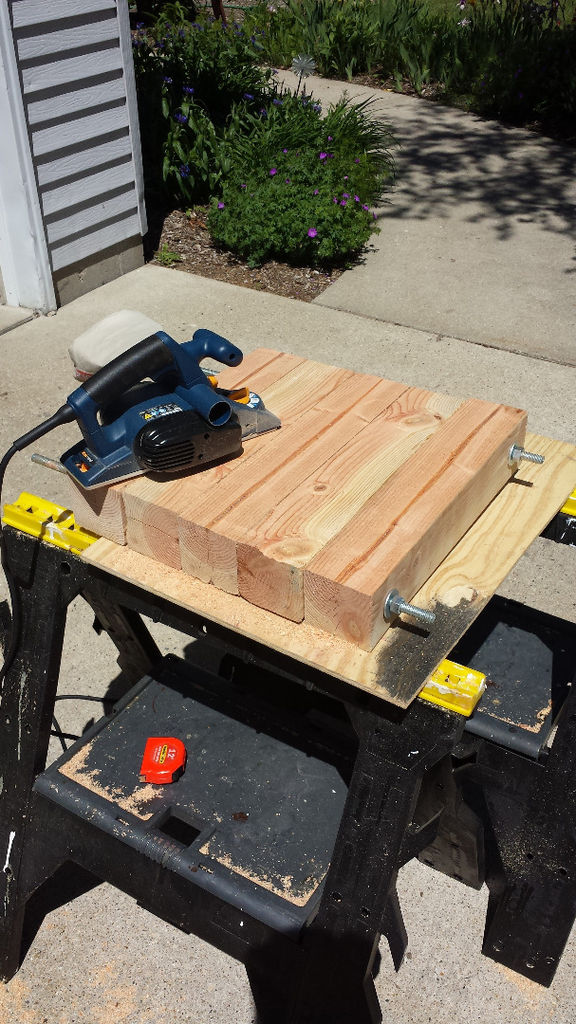

Затем я просверлил отверстия на концах брусков, используя направляющую деревянную пластину с заранее просверленными пазами. В идеале я бы хотел использовать сверлильный станок, чтобы отверстия были совершенно одинаковыми, но поскольку у меня его не было, я взял обычную дрель. Затем я просунул резьбовые стержни через отверстия, после чего отшлифовал готовое основание.

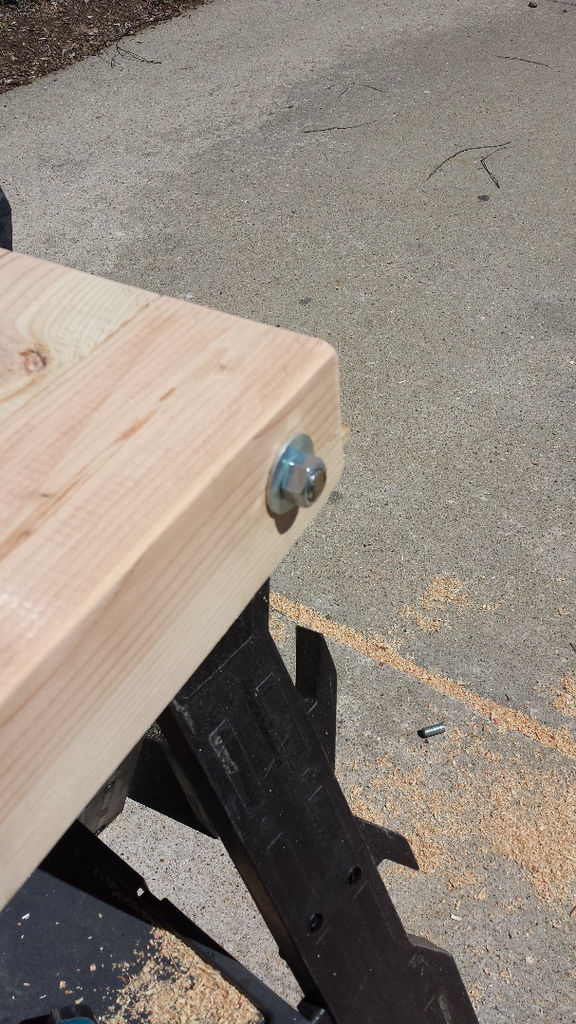

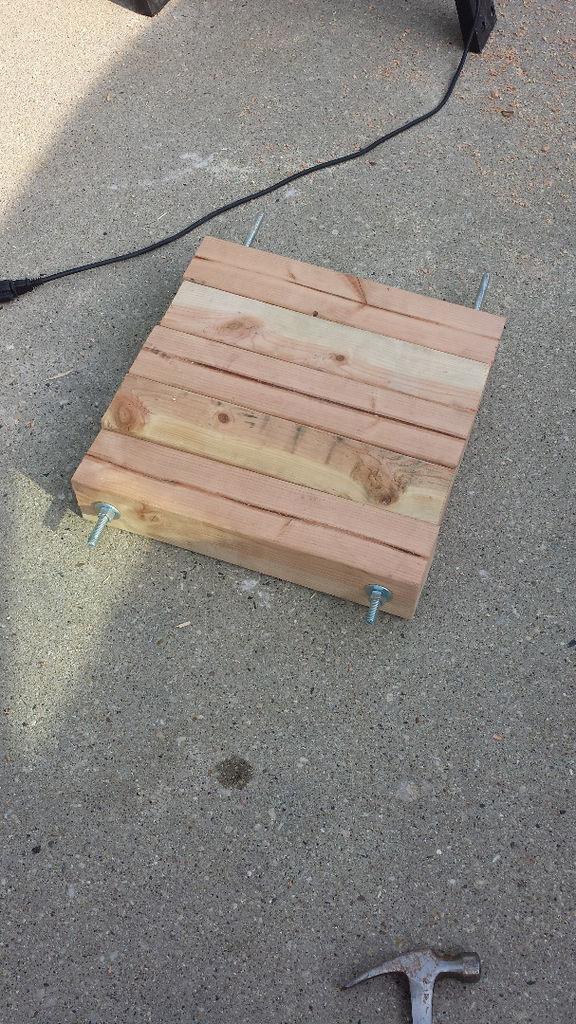

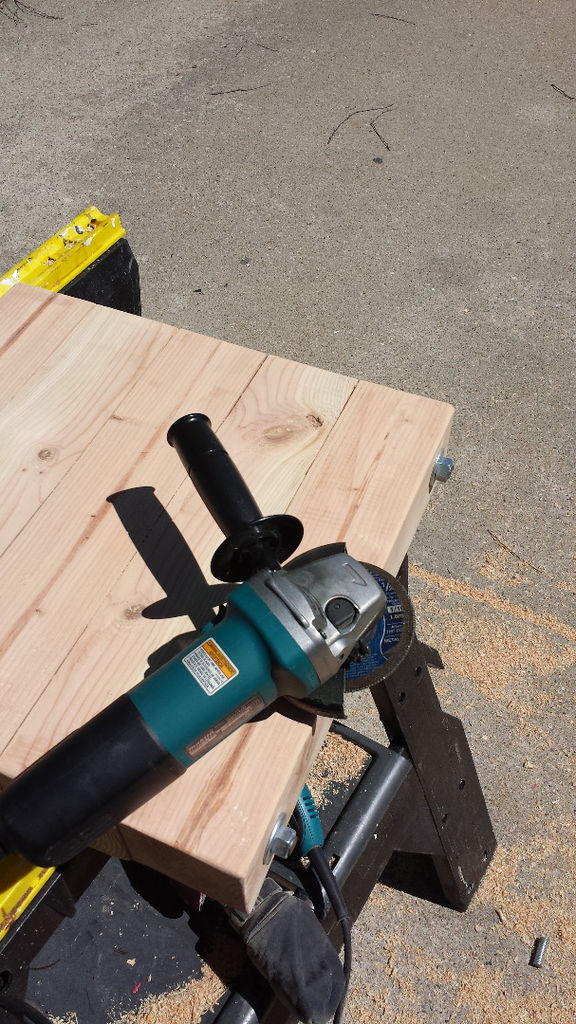

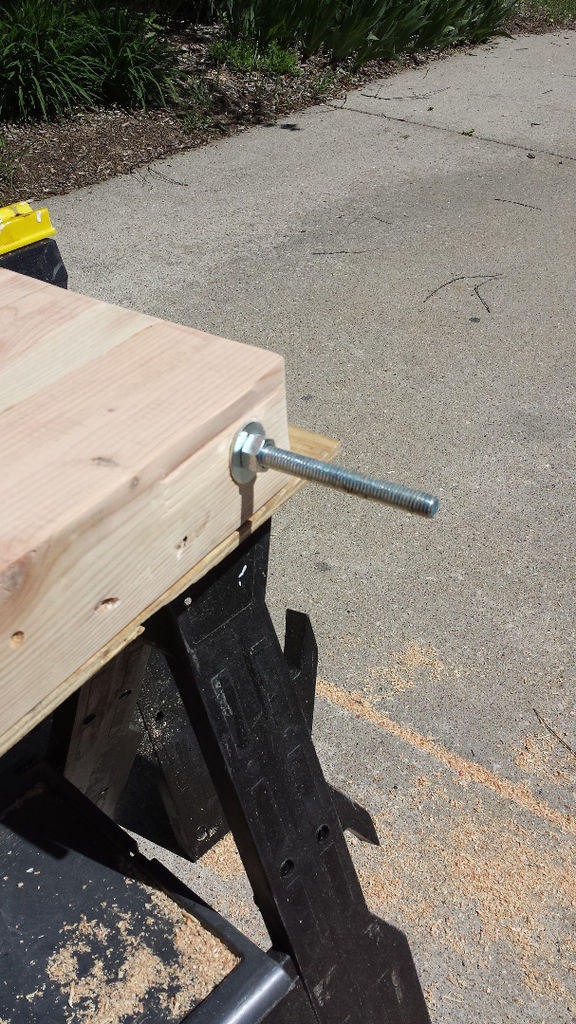

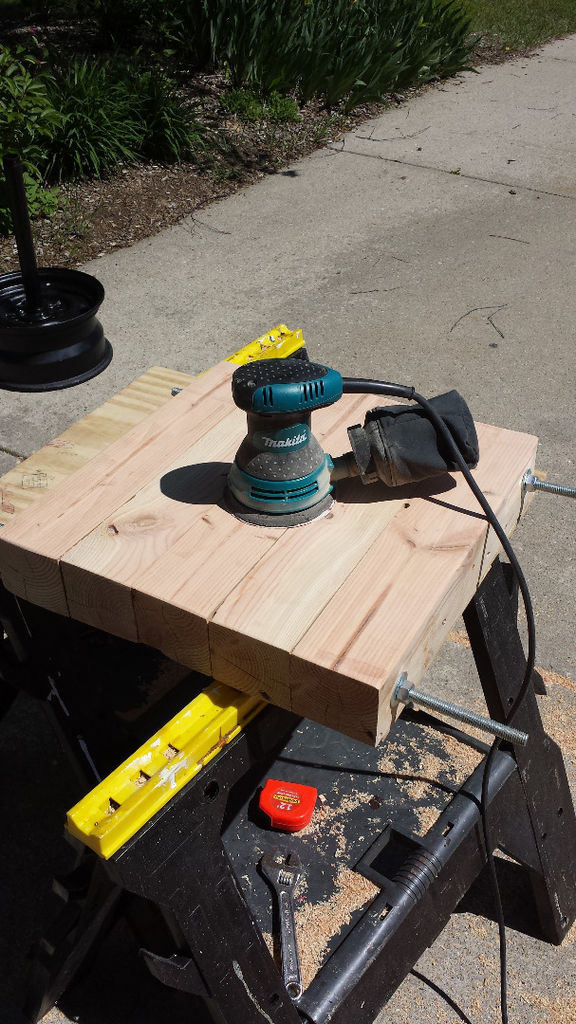

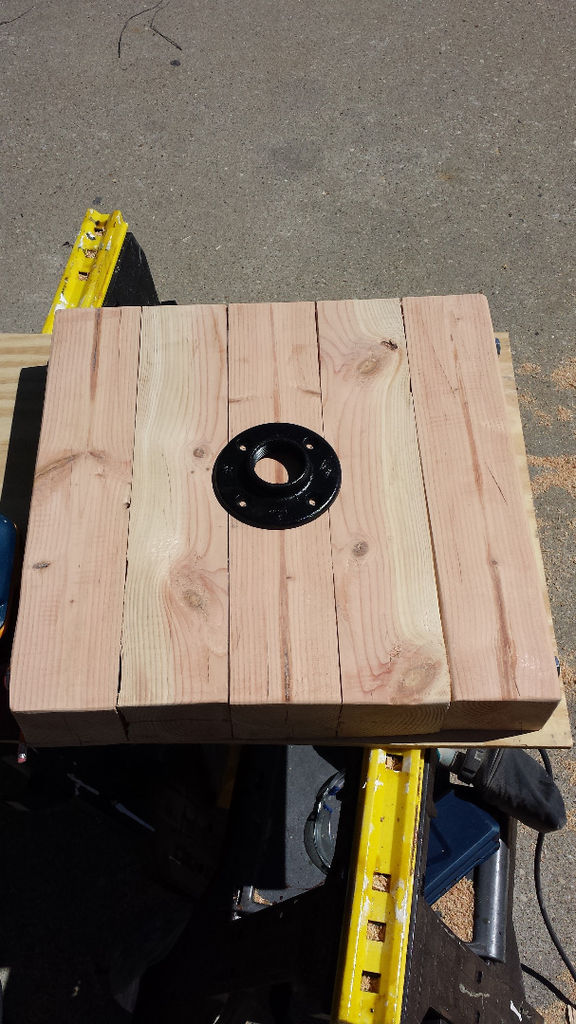

Затем я надел на резьбовые стержни прокладки, закрутил сверху шайбы и отрезал болгаркой все лишнее. После этого я просверлил (и отшлифовал) отверстия для установочных винтов сверху и для колесиков снизу.

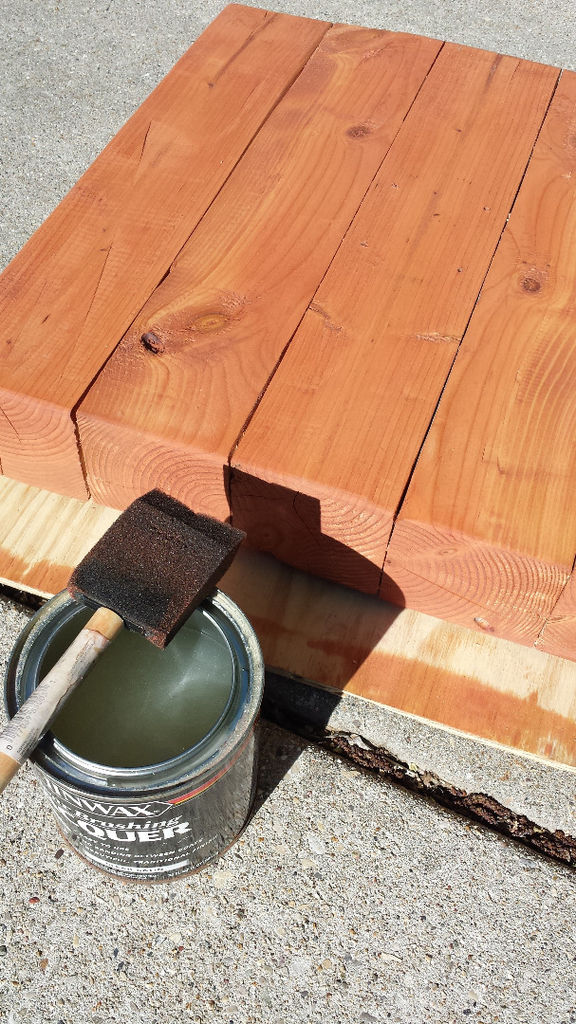

В конце осталось лишь покрыть основание пропиткой и слоем защитного лака.

Виды и особенности мангалов из колесных дисков

Пытливым умом и смекалкой мастеров изобретено несколько видов конструкций, каждый из которых хорош по-своему. Вот самые распространенные из них.

Простой вариант

Самый простой вариант мангала — из 15” колесного диска. Он изготавливается в виде вместительной круглой жаровни из одного штампованного диска и устанавливается на подставку.

мангал из диска на круглой подставке

Для удобства переноски к корпусу крепят две ручки

В качестве подставок применяют:

  • 3 или 4 невысокие ножки, приваренные к нижней части конструкции;
  • узкую кольцевую часть, отрезанную от автодиска;
  • кольцо из арматуры и стойки;
  • высокую стойку с широким тяжелым основанием, в том числе, на колесиках, и другие конструкции.

Сверху на получившийся мангал можно укладывать шампуры или решетку с ручкой. Иногда в верхней части приваривают подставку под шампуры в виде двух скоб.

мангал из диска с решеткой

Для расширения функционала часто конструкцию дополняют круглой решеткой. На ней можно не только жарить и подогревать продукты, а и поставить чайник, котелок, сковороду.

Решетку крепят в верхней части шарнирно и откидывают в сторону в случае использования шампуров. Или делают съемной, снабдив для удобства двумя ручками.

решнтка на мангале из диска

Мангал для казана

Мангал под казан из дисков проще всего сделать из двух автомобильных дисков. Для этого один укладывают колпаком вниз, а со второго колпак срезают, устанавливая обрезанной частью вверх. Их соединяют между собой, прихватывая сваркой. В нижнем вырезают окно для загрузки дров.

Дверцу можно сделать, а можно обойтись и без нее. Зато ножки сделают печь выше, а значит удобнее для повара. Благодаря ручкам на корпусе печку будет легче очистить от золы, а также переносить, даже если она недостаточно остыла.

мангал из автодиска под казан

Мангал под казан из двух автодисков

Такая конструкция мангала из дисков для казана является универсальной. На верхней части можно располагать шампуры, решетку, подставку, устанавливать сковороду и казан, который заглублен в жаровню. Благодаря этому огонь нагревает не только дно, а и боковую поверхность. Прогреваясь более равномерно, блюдо не прилипает ко дну.

Изготовление печи под казан из дисков смотрите в 10-минутном видео.

Есть конструкции, которые изготавливается из трех и более колес, при этом возможно комбинировать разные типы дисков, в том числе, различного диаметра. Такой мангал получается гораздо выше, и на нем удобнее готовить.

мангал под казан из трех дисков

Мангал под казан из трех автодисков

Оригинальные варианты

Подвесной

Среди необычных моделей на дачном участке интересен подвесной мангал. Он отличается тем, что его подвешивают над землей на прочных цепях или кронштейнах. Такой мангал не только способ пожарить мясо, а и возможность придать определенный характер участку, декорировать зону приготовления пищи. Чтобы раздуть угли нужно просто качнуть его.

Дополнительный плюс — не нужно тщательно выравнивать площадку и заливать фундамент, хотя уложить негорючий материал не помешает. В самом простом исполнении можно насыпать под него гравий или гальку.

Мангал из диска, подвешенный на цепях

Очаг

Очаг из диска, обложенный камнем располагают как под открытым небом, так и в беседке. В центре такого «финского» очага огонь горит открыто и свободно, собирая вокруг дружную компанию.

очаг из автодиска, обложенный камнем

Для обустройства необходимо подготовить небольшую площадку из негорючих материалов, на которой планируется установить очаг.

очаг из автодиска

Можно выложить подставку из кирпича, оставив под нижней частью диска просвет для поступления воздуха. Сверху вокруг жаровни устанавливают столешницу из натурального или искусственного камня или декорируют камнем.

очаг из автодиска в беседке

Кованый «Скорпион»

Скорпион — не только высокохудожественная ковка или забредший на участок ракообразный пришелец из космоса.

кованый мангал из автодиска скорпион

Это многофункциональное приспособление, в котором роль жаровни исполняет автодиск, подвижные клешни и хвост — подставки под вертел и казан.

Идеи как создать своими руками из автомобильных дисков мангал, барбекю, печь

Идеи как создать своими руками из автомобильных дисков

Возможность регулировать высоту казана на стойке над диском.

Идеи как создать своими руками из автомобильных дисков

С элементами ковки решетка мангала

Идеи как создать своими руками из автомобильных дисков

мангал из диска на ножках.

Идеи как создать своими руками из автомобильных дисков

Мангал из колесного диска и вертелом.

Идеи как создать своими руками из автомобильных дисков

Подвесной оригинальный мангал.

Идеи как создать своими руками из автомобильных дисков

Колесный диск для мангала-барбекю взят от грузового авто.

Идеи как создать своими руками из автомобильных дисков

Барбекю передвижной.

Идеи как создать своими руками из автомобильных дисков

Оригинальный кованный мангал с поставкой для шампуров.

Идеи как создать своими руками из автомобильных дисков

Печь из колесных дисков.

Идеи как создать своими руками из автомобильных дисков

Печь из колесных дисков с элементами ковки.

Идеи как создать своими руками из автомобильных дисков

Печь из дисков авто на ножках.

Какие инструменты и материалы понадобятся

Мангал из колёсных дисков, сделанный своими руками, украсит ваш дачный участок и сэкономит деньги. Для него не нужно много инструментов, а материалы найдутся в любом гараже.

Кроме колёс, вам понадобятся:

Важно: быстрее и удобнее скоблить ржавчину насадкой с железной щёткой для болгарки или дрели. Предварительно поверхность можете обработать смазкой WD-40. Остатки старой краски можно сжечь паяльной лампой или газовой горелкой.
