Что такое профильная труба

Профильные трубы — это трубы, сечение которых отличается от круга. Они могут быть овальными, квадратными и прямоугольными. Овальные используются редко. Чаще всего, когда говорят о профильной трубе, имеют в виду либо квадратную, либо прямоугольную. Ее еще называют профилированной, профтрубой, профиль металлический/стальной, металлопрофиль, трубный профиль. Встречаются также названия по сечению — квадратная или прямоугольная. В общем, названий немало, но все это один и тот же материал.

Когда говорят о размерах профильной трубы, имеют в виду ее наружные габариты. Также в номенклатуре ставится толщина стенки. Таким образом, чем больше толщина стенки, тем меньше будет внутреннее сечение. Иногда это важно и стоит принимать во внимание.

Описание профильной трубы простое: сечение квадрат или прямоугольникЧто такое профтруба — металлопрокат с сечением в виде прямоугольника, квадрата или овала

Каждый из видов сечения профильной трубы прописан в отдельном стандарте. Там описан весь сортамент, с указанием размеров сечения, толщины стенки и веса погонного метра трубы.

  • квадратного сечения ГОСТ 8639-82;
  • прямоугольного 8645-68;
  • овального 8642-68.

Почему же используют обычно квадратную или прямоугольную трубу, а не овальную? Профильная более устойчива к некоторым видам нагрузки, чем круглая. А потому что с квадратом проще делать соединение, каким бы оно ни было — сварным, на болтах, заклепках или крепежных элементах. А еще потому, что за счет ребер жесткости профтруба выдерживает большие нагрузки. Это при одинаковом радиусе, толщине стенки и из металла той же марки.

Минус профильной трубы квадратного или прямоугольного сечения в том, что при превышении нагрузки она складывается. Быстро и резко. А это приводит, обычно, к разрушению конструкции. Круглая труба долго гнется и ломается очень нескоро. Есть время принять меры — снизить нагрузку или усилить конструкцию.

Общее описание профильных труб

К профильным трубам относят все виды трубного проката некруглого сечения. Наиболее распространены квадратные и прямоугольные изделия, которые, в основном, используются для строительства металлоконструкций и находят ограниченное применение при обустройстве трубопроводов.

Технические характеристики такой продукции указаны в ГОСТ 13663 (Трубы стальные профильные). Данный норматив распространяется на профильные бесшовные и сварные трубы общего назначения.

Также к группе профильного трубного проката часто относят замкнутые гнутые профили квадратного и прямоугольного сечения, которые используются для тех же целей.

Профильные трубы

Внешний вид профильных труб

Превращение круглой трубы в квадратную

Как круглую трубу ПВХ превратить в квадратную

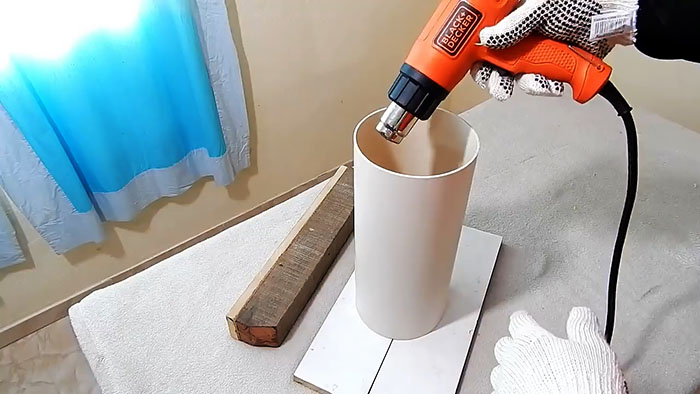

На этом этапе в дело вступает фен, с помощью которого мы будем нагревать материал круглой трубы до состояния размягчения. Разогрев необходимо вести равномерно и не перегревать пластмассу выше 140 градусов Цельсия, иначе она может расплавиться, потерять свою форму и стать непригодной для дальнейшей трансформации.

Как круглую трубу ПВХ превратить в квадратную

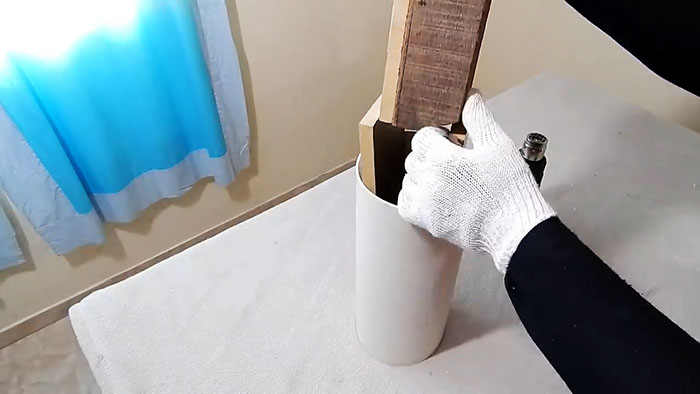

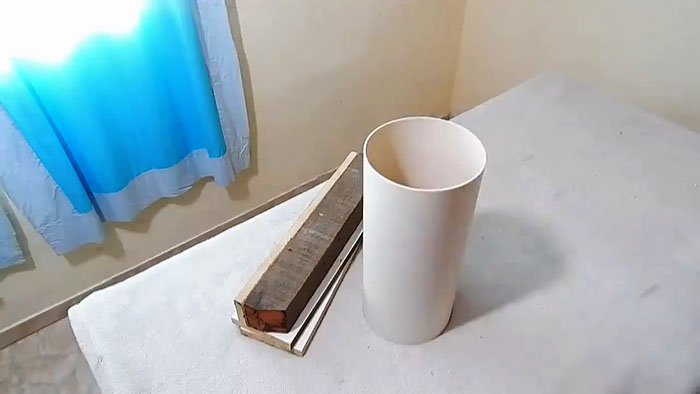

Но прежде, чем приступать к нагреву входной части круглой трубы, необходимо вставить в нее элементы, предназначенные для формирования квадратного сечения. Прежде всего, вставляем боковые доски на всю длину трубы, затем между ними просовываем распорку той стороной, на которой предусмотрен скос, и проталкиваем ее дальше, насколько это возможно силой только одних рук.

Как круглую трубу ПВХ превратить в квадратную

После чего начинаем равномерно нагревать входную часть исходной трубы, постепенно перенося зону нагрева дальше по ее длине. При этом необходимо постоянно контролировать свободной рукой в перчатке степень нагрева и размягчения пластика.

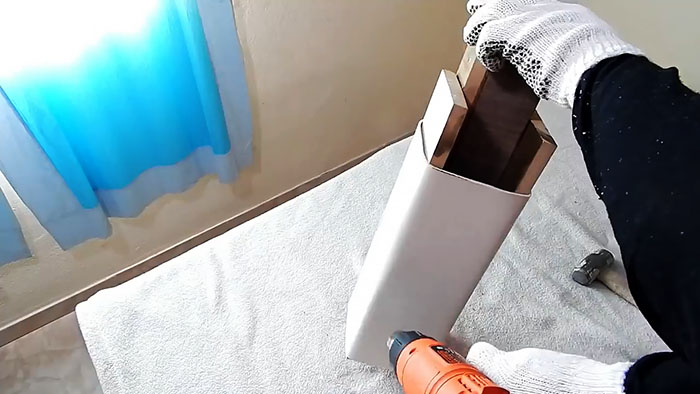

Когда податливость трубы станет достаточной, берем в руки молоток и забиваем распорку внутрь между двумя досками. Если процесс идет туго, то вновь прогреваем трубу изнутри, снаружи и даже с другого ее торца.

Как круглую трубу ПВХ превратить в квадратную

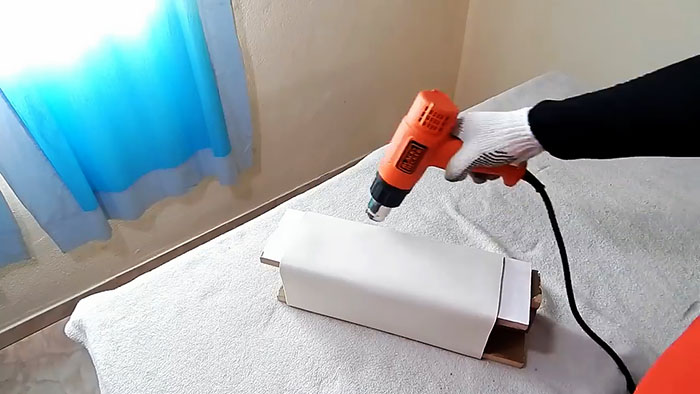

Так продолжаем чередовать нагрев и проталкивание распорки, помогая при необходимости себе молотком, все дальше от начала трубы, пока распорка не покажется с противоположного конца.

Как круглую трубу ПВХ превратить в квадратную

Теперь, когда элементы, формирующие квадратное сечение, заняли свое окончательное положение, продолжаем прогревать феном пластик равномерно со всех сторон до тех пор, пока квадратная труба не приобретет законченный вид.

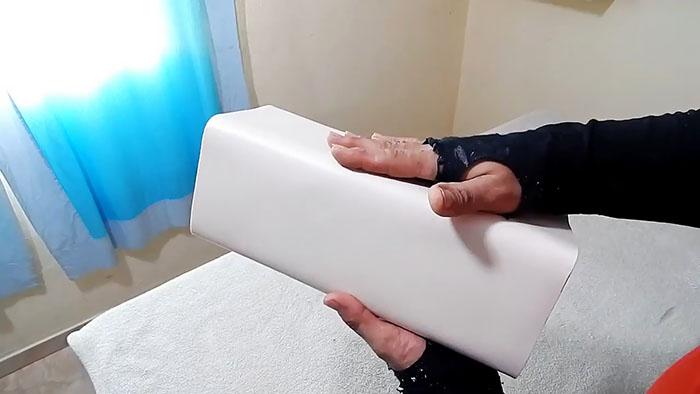

Остается лишь, после некоторого выдерживания квадратной трубы на формирующих элементах до ее остывания, выбить деревяшки из трубы с помощью молотка, в том числе на конечном этапе торцом ручки.

Как круглую трубу ПВХ превратить в квадратную

Как круглую трубу ПВХ превратить в квадратную

Как согнуть профильную трубу в домашних условиях без трубогиба: 12 способов + видео

Сегодня не редко на дачах устанавливают теплицы, сделанные из профильных труб. Они устойчивы, срок их службы больше и пропускают лучше свет, чем деревянные.

Чтобы смонтировать сооружение из профиля, требуется его загнуть под определённым углом. Кажется, что сделать это без спецоборудования не реально. В данном материале мы рассмотрим возможные способы, и объясним — как загнуть без трубогиба квадратную профильную трубу в домашних условиях.

Назначение

Значение слова «труба» вызывает мысленные ассоциации с конструкцией, предназначенной для пропуска жидкости или газа. У профильного трубного проката совсем другое предназначение, его не применяют для перемещения потоков воды и газообразных веществ. Так что же вывело его на передовые позиции самых популярных металлических профилей? Особое строение поперечного сечения с четкими геометрическими формами квадрата, прямоугольника или овала придает изделию повышенную прочность и линейную жесткость, равную цельному металлическому прокату такого же размера.

Вдобавок полое устройство проката уменьшает вес конструкции, не изменяя ее прочностные показатели. В строительной практике толстостенные профильные трубы служат достойной альтернативой армированной железобетонной балке или сухому деревянному брусу.

Особая ценность профильных труб заключается в уменьшении массы конструкции и снижения ее стоимости.

Где применяют

Профильная труба, размеры которой отличаются большим количеством значений, используются в различных сферах:

  • Строительство. Устройство несущего каркаса объектов гражданского и промышленного назначения.
  • Устройство малых архитектурных форм. Металлический трубный профиль применяется при постройке заборов, навесов, входных козырьков, устройстве теплиц и беседок, спортивных площадок, детских игровых комплексов.
  • Мебельное производство и предметы декора. Из профтрубы создаются легкие и прочные мебельные каркасы, навесные полки, декоративные светильники, цветочные подставки, опоры для картин.

Профильный прокат используют в качестве устройства наружных опор освещения, средств мобильной связи, элементов строительных лесов.

Как делают квадратные трубы

Начнем на фото ниже вы видите штрипц (хз как правильно,мы их так зовем).


Получаются они из цельного рулона, металла. Есть специальная линия который этот рулон режет, после чего он попадает к нам. Берем этот штрипц и с помощью крана заряжаем его на «вертолет»


Отсюда он разматывается и попадает в накопитель. Накопитель нужен для того чтобы состыковать штрипцы не останавливая линию. Закидываем побольше метала и спокойно стыкуем.


И тут в дело вступает уже сама линия. Он вытягивает штрипц из накопителя и тащит его в ролики.


Сама линия делится на круглую и квадтратную части. В круглой ролики загибают штрипц в круг. Происходит это все плавно. В круглой части 7 стоек с вертикальными роликами и 9 коробов с горизонтальными. На фото выше видно что они чередуются. Благодаря этому метал не трескается и не лопается.


Середина круглой части, видно как загибается метал.


Все еще круглая часть. Фото сверху. Метал уже загнут в круглую трубу, осталось проварить шов.


Это уже сварочный короб. Здесь на фото видно змеевик благодаря которому происходит сварка. Внутри трубы есть еще электрод. Благодаря всему этому, а еще магии и заклинаниям, прваривается шов. Со слов нашего киповца, на змеевик подается напряжение в 15 киловольт. Правда или нет я не знаю. Но на другом заводе оператора убило током. Говорят задел змеевик. Так сказать сгорел на работе.


Это уже после сварки. Тут еще можно заметить резец, который убирает лишнее на шве. Далее идет «душ»


Здесь уже труба, охлаждется после сварки. И заходит в квадратную часть.


В квадратной части, пять стоек и пять коробов. Они уже мнут трубу в квадратный профиль.


У каждого ролика диаметр разный и благодаря этому сжатие в квадрат так же как и в круглой части происходит плавно. В квадратной части есть еще две крестовины


Они придают профилю последнии штрихи. Ровняют стенки и углы. На фото справа в углу под трубой находится датчик скорости. Он нужен для пилы. Которая в автоматическом режиме отпиливает трубу по шесть метров.


Это и есть пила. после идет рольганда по которой труба укатывается и потом два человека собирают её в пачку.


Конкретно эта линия производит трубу размером от 60х60 до 120х120. Так же круглую трубу от 96 до 126 го диаметра. Переход по размерам происходит обычной заменой роликов на стойках и коробах.


Те самые ролики. В общем на этом заводе четыре линии по производству трубы. Самая маленькая пятидесятая. Она делает трубы от 15х15 и до 50х25. Потом 69 линия, затем 76. Ну и я вам показал 152. В данный момент еще собирается 219 линия. Линии получают свое название от самого большого размера который могут прокатать. И в завершение немного ТБ.


Фото пальца моего коллеги. Который по своей глупости его чуть не потерял. Затянуло руку в перчатке, под ролики. Когда с срезал перчатку мизиниц представлял из себя сплющенную кашу. Спасибо врачам собрали, хоть так. Другому коллеге повезло меньше, оторвало два пальца. Мизиниц и безымянный. А средний перестал сгибаться. Всем добра и берегите себя!

Из какой стали делают

Профильные трубы любой формы и сечения делают из углеродистой и легированной стали. Их марки прописаны в ГОСТе 13663-86, в котором прописаны все требования к изделиям. В том числе, и марки стали. Можно найти из алюминия и из сплавов, но они сделаны по ДСТУ, а не по стандарту. Тем не менее, они тоже есть.

Из какой стали делают профильные трубы: выдержка из ГОСТаПрофильные трубы делают из конструкционной стали и легированной

Для обычного применения подходит углеродистая сталь. Марку стоит выбирать конкретно при расчете крупных конструкций (ферм). В домашнем строительстве вряд ли имеет большую разницу Ст1сп или Ст3сп. Совсем несущественно. Обычно берут то, что есть на ближайшем складе и что устраивает по цене.

Формы профилей

Основными показателями классификация профильных труб, является вид и форма диаметра поперечного сечения:

  • Прямоугольный профиль. В этот вид входят изделия с диаметром с неравным соотношением ширины и высоты. Прямоугольный профиль с вариациями типоразмеров относится к числу популярных материалов.
  • Квадратное сечение. Форма поперечного сечения представляет равносторонний квадрат с одинаковой длиной сторон. Количество типоразмеров квадратных труб не такое обширное, как у прямоугольных, однако это не влияет на их популярность.
  • Овальные. По форме сечения профили представляет собой овал или прямоугольник, у которого прямые углы сильно закруглены и выпрямлены. Обычно такой профиль применяется в мебельном производстве для создания различного декора.

Формы профилей

Толщина внутренних стенок металлопрофиля служит еще одним показателем классификации трубных изделий. По этому признаку они различаются на тонкостенные и изделия с толстыми стенами. Например, у трубы прямоугольной размеры толщины стенок составляют меньше 1/20 диагонального сечения, относится к тонкостенным профилям. Квадратные трубы с толщиной стенок более 7 мм, считается толстостенным профилем.

Размеры квадратной профильной трубы и вес погонного метра

Труба квадратного сечения идет чаще на стойки, из нее собирают несущий каркас, а перемычки делают из прямоугольной. К такому каркасу проще крепить материалы (любые). А еще, при прочих равных, прочность на изгиб у квадратной профильной трубы выше. Она сравнима с показателями двутавровой балки. Но сопротивление скручивающим нагрузкам у круглой трубы намного выше. Так что это надо учитывать.

Но чтобы не было проблем, надо выдерживать рекомендованные размеры профильных труб. Как уже говорили, все размеры (сортамент) прописаны в ГОСТах. Там же указана возможная толщина стенки. У труб малого размера — от 10 до 35 мм в диаметре — толщина от 0,8 мм до 5 мм. Но у труб со стороной 10 мм и 15 мм стенки не толще чем 1,5 мм. Дальше идет постепенное увеличение минимального размера. Например,  у 40*40 мм есть самая тонкая стенка 1,4 мм, у 45*45 мм уже тоньше 3,0 мм стенки нет. Та же тенденция соблюдается и дальше. Чем больше размер профильной трубы, тем толще стенки.

Размер в мм Вес одного метра, кг Размер в мм Вес одного метра, кг Сечение профильной трубы в мм Вес одного метра, кг Сечение профильной трубы в мм Вес одного метра, кг Сечение профильной трубы в мм Вес одного метра, кг Сечение профильной трубы в мм Вес одного метра, кг
Труба квадратная 10х10х0,8 0,222 Труба квадратная 30х30х0,8 0,725 Профильная квадратная труба 40х40х3,5 3,85 Профильная квадратная труба 60х60х2 3,59 Профильная квадратная труба 90х90х3 8,07 Профильная квадратная труба
150х150х9
38,75
10х10х0,9 0,246 30х30х0,9 0,811 40х40х4 4,30 60х60х2,5 4,43 90х90х4 10,59 150х150х10 42,61
10х10х1 0,269 30х30х,1 0,897 40х40х5 5,16 60х60х3 5,25 90х90х5 13,00 Профильная квадратная труба
180х180х8
42,34
10х10х1,2 0,312 30х30х1,2 1,07 40х40х6 5,92 60х60х3,5 6,04 90х90х6 15,34 180х180х9 47,23
10х10х1,4 0,352 30х30х1,3 1,15 Профильная квадратная труба 42х42х3 3,55 60х60х4 6,82 90х90х7 17,58 180х180х10 5,03
Труба квадратная 15х15х0,8 0,348 30х30х1,4 1,23 42х42х3,5 4,07 60х60х5 8,30 90х90х8 19,73 180х180х12 61,36
15х15х0,9 0,388 30х30х1,5 1,31 42х42х4 4,56 60х60х6 9,69 Профильная квадратная труба
100х100х3
9,02 180х180х14 70,33
15х15х1 0,426 30х30х2 1,70 42х42х5 5,47 60х60х7 11,00 100х100х4 11,84 Трубы квадратные специальных размеров
15х15х1,2 0,501 30х30х2,5 2,07 42х42х6 6,3 60х60х8 12,20 100х100х5 14,58 32х32х4 3,30
15х15х1,4 0,571 30х30х3 2,42 Профильная квадратная труба 45х45х2 2,65 Профильная квадратная труба 70х70х3 6,19 100х100х6 17,22 36х36х4 3,80
15х15х1,5 0,605 30х30х3,5 2,75 45х45х3 3,83 70х70х3,5 7,14 100х100х7 19,78 40х40х2 2,33
Труба квадратная 20х20х0,8 0,474 30х30х4 3,04 45х45х3,5 4,40 70х70х4 8,07 100х100х8 22,25 55х55х3 4,78
20х20х0,9 0,529 Труба квадратного сечения 35х35х0,8 0,85 45х45х4 4,93 70х70х4 9,89 100х100х9 24,62 65х65х6 10,63
20х20х1 0,583 35х35х0,9 0,953 45х45х5 5,94 70х70х6 11,57 Профильная квадратная труба
110х110х6
19,11
20х20х1,2 0,689 35х35х1,4 1,45 45х45х6 6,86 70х70х7 13,19 110х110х7 21,98
20х20х1,4 0,791 35х35х1,5 1,55 45х45х7 7,69 70х70х8 14,71 110х110х8 24,76
20х20х1,5 0,841 35х35х2 2,02 45х45х8 8,43 Профильная квадратная труба 80х80х3 7,13 110х110х9 27,45
20х20х2 1,075 35х35х2,5 2,46 Профильная квадратная труба 50х50х2 2,96 80х80х3,5 8,24 Профильная квадратная труба
120х120х6
20,99
Труба квадратная 25х25х0,8 0,599 35х35х3 2,89 50х50х2,5 3,64 80х80х4 9,33 120х120х7 24,16
25х25х0,9 0,670 35х35х3,5 3,30 50х50х3 4,31 80х80х5 11,44 120х120х8 27,27
25х25х1 0,740 35х35х4 3,67 50х50х3,5 4,94 80х80х6 13,46 120х120х9 30,28
25х25х1,2 0878 35х35х5 4,37 50х50х4 5,56 80х80х7 15,38 Профильная квадратная труба
140х140х6
24,76
25х25х1,4 1,01 Профильная квадратная труба 40х40х1,4 1,67 50х50х4,5 6,16 80х80х8 17,22 140х140х7 28,57
25х25х1,5 1,07 40х40х1,5 1,78 50х50х5 6,73 80х80х9 18,97 140х140х8 32,29
25х25х2 1,39 40х40х2 2,33 50х50х6 7,80 80х80х10 20,63 140х140х9 35,93
25х25х2,5 1,68 40х40х2,5 2,85 50х50х7 8,79 80х80х11 22,20 Профильная квадратная труба
150х150х7
30,77
25х25х3 1,95 40х40х3 3,36 50х50х8 9,69 140х140х8 34,81

В таблицах также указан вес погонного метра профильной трубы каждого размера. Он нужен не только для того, чтобы можно было рассчитать нагрузку на транспорт. Используя эти данные можно проконтролировать толщину стенки. Вы можете взвесить кусок трубы, высчитать вес погонного метра, а потом сравнить с нормативом. Если данные близки, все нормально. Если реальный вес получился гораздо меньше, толщина стенки меньше заявленной. Правда, в таблице указан вес при плотности стали 7,85 г/см². Если плотность стали трубы меньше, это надо будет учитывать.

Результат

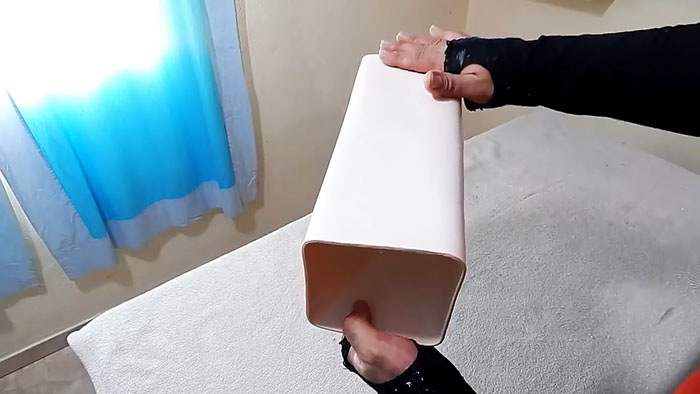

Мы получили из круглой трубы диаметром 150 мм квадратную сечением 150×150 мм с несколько закругленными углами, что не только придает трубе эстетическую привлекательность, но и делает ее прочнее, особенно при восприятии изгибных нагрузок.

Технология изготовления квадратных труб горячего и холодного проката

Как и трубы круглого сечения, квадратные и прямоугольные модели производятся методом горячего или холодного проката. Первые этапы обоих процессов одинаковы. Разница заключается лишь в том, что при горячем прокате фактически происходит преобразование трубы круглого сечения в квадратное изделие. Труба нагревается и, пока сталь гибкая, заготовка деформируется по всей длине на чистовых вальцах. Таким же образом производят и шестигранные трубы.

Несмотря на то, что бесшовные стальные трубы считаются более надёжными, горяче- и холоднокатанные изделия не пользуются большим спросом. Технология изготовления методом проката достаточно сложная и дорогая, поэтому чаще такие изделия уступают более доступным сварным вариантам.

Металлические квадратные трубы

Технология проката позволяет получать изделия только с толстыми стенками

Прокат не даёт возможности получить в итоге тонкостенный профиль. Ширина стенок горячекатаных труб иногда достигает 70 мм, а настолько массивные конструкции не популярны. Единственным преимуществом бесшовных изделий перед прямоугольной сварной трубой является устойчивость к внутренним нагрузкам. Но это свойство актуально для водопроводных конструкций, для каркасных устройств более важным является устойчивость к внешнему давлению.

Маркировка, условные обозначения и ГОСТ

Крупные партии профтруб сопровождаются техническим паспортом и сертификатом соответствия. В случае отсутствия сопроводительной документации на стенки изделий наносится варианты специальной маркировки:

  • Наименование трубной продукции – «профиль или профильная труба».
  • Числовое значение ширины и высоты.
  • Толщина стенок.
  • Значение радиусов закругления.
  • Марка материала изготовления.
  • Номер ГОСТ.
  • Длина отрезка.
  • Штамп ОТК.
  • Клеймо завода — изготовителя.

Полная информация, в основном, содержится в техническом паспорте. Обычно изделия маркируются упрощенным форматом сведений ширины, высоты сечения, толщины стенок.

Качественная сварка профильной трубы: полезные рекомендации

Сварка профильной трубы – процедура специфическая, требующая применения определенного набора навыков. От того, насколько качественно выполнена работа, напрямую зависит, сколько прослужит результат труда. Конечно, лучше всего справиться с поставленной задачей могут профессионалы, однако существуют случаи, когда выполнить заданный спектр работ необходимо самостоятельно. Если подойти к вопросу максимально ответственно, получится не хуже, чем у специалистов.

Почему важен размер профтруб?

В первую очередь потому, что от этого зависит надежность всей конструкции. Если допущены ошибки в процессе расчета размеров, последствия могут быть различны:

  • Снижается прочность конструкции
  • Повышается масса каркаса.

Поэтому очень важно, чтобы размеры данной продукции отвечали ГОСТу.
