Обратный клапан, виды, самостоятельное изготовление и установка

Рекомендации о том, как сделать обратный клапан своими руками. Принцип работы и правила изготовления обратных клапанов для воды и вентиляционных систем.

Способы украшения

Для начала нужно определиться какой декор будет использоваться: покупной или будет сделано украшение окна к Новому году своими руками. Сегодня много различного материала, который можно применять для творчества: бумага, краски, бусины, шишки, мишура и многое другое.

Необычные новогодние идеи: как своими руками украсить окно к Новому году.

    • Необходимо вырезать трафарет и приклеить его на стекло при помощи мыла. Часто используют обычные снежинки и снеговиков. Такой декор окон, сделанный своими руками на Новый год, понравится всем.
    • Бумажный шаблон наносят также на стекло, а сверху на него разбрызгивают «жидким снегом». После чего трафарет убирают. Таким же образом используют зубную пасту или витражные краски, их наносят с помощью губки.


Существует огромный выбор готовых декоративных новогодних украшений на стекло. Оригинальные наклейки с 3D-дизайном помогут создать праздничное настроение.

Назначение и принцип работы устройства

Обратный поток в трубопроводных системах может возникнуть по разным причинам. Если речь идет о жидких средах, такой причиной может стать отключение насоса, а в случае с вентиляцией – неправильная установка вытяжной трубы или малое количество поступающего воздуха. Что бы ни послужило причиной возникновения обратного потока рабочей среды в трубопроводной системе, такое явление крайне нежелательно, так как оно может привести не только к некорректной работе элементов такой системы, но и к их выходу из строя.

Чтобы предотвратить образование в трубопроводной системе обратного потока, как уже говорилось выше, на нее устанавливают обратные клапаны, которые могут отличаться как своим внешним видом и габаритами, так и конструктивным исполнением. Основная функция такого устройства, устанавливаемого на трубопроводах, по которым транспортируются жидкие и газообразные среды, состоит в том, чтобы пропускать рабочий поток в одну сторону и блокировать его движение в тот момент, когда он начинает двигаться в обратном направлении.

Устройство шарового обратного клапана

Устройство шарового обратного клапана

Конструкцию обратных клапанов вне зависимости от их типа составляют следующие элементы:

  • корпус, внутреннюю часть которого образуют два сообщающихся цилиндра;
  • запорный элемент, в качестве которого может выступать шар, створка или цилиндрический золотник;
  • пружина, обеспечивающая прижатие запорного элемента к посадочному месту, расположенному на выходе из пропускного отверстия клапана.

Принцип действия обратного клапана достаточно прост и заключается в следующем.

  • После того как поток рабочей среды, поступающий в клапан, достигнет требуемого давления, пружина, прижимающая запорный элемент, отжимается, давая возможность газу или жидкости свободно проходить через внутреннюю полость устройства.
  • Если давление потока рабочей среды в трубопроводе падает, то пружина возвращает запорный элемент в закрытое состояние, перекрывая движение потока в обратном направлении.
Тарельчатый обратный клапан в разобранном виде

Тарельчатый обратный клапан в разобранном виде

На современном рынке предлагается множество обратных клапанов различных типов, что позволяет подбирать такие устройства для решения определенных целей. Между тем многие домашние умельцы, руководствуясь естественным желанием сэкономить, изготавливают обратные клапаны своими руками и делятся чертежами и схемами своих самоделок в интернете.

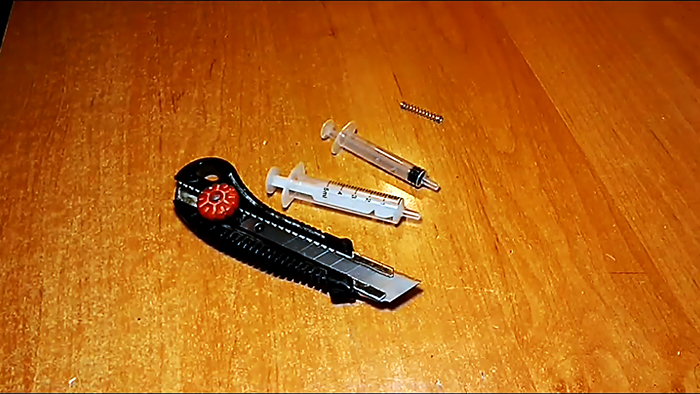

Материалы и инструменты

  • шприцы одноразовые объем 5 мл и 2 мл;
  • пружинка от авторучки;
  • нож канцелярский или перочинный;
  • термопистолет клеевой.
Обратный клапан из двух шприцов

Обратный клапан в Москве

Обратный клапан и другие товары можно приобрести в Леруа Мерлен в Москве по низким ценам. Подберите интересующий товар на сайте и купите его в нашем интернет-магазине. Ассортимент товаров, представленных в каталоге, чрезвычайно широк. Среди них наверняка найдется подходящая по всем параметрам позиция.

Все представленные в разделе «Обратный клапан» изделия выпускаются известными и отлично зарекомендовавшими себя высоким качеством своей продукции компаниями.

Вы всегда можете сделать заказ и оплатить его онлайн на официальном сайте Леруа Мерлен в России. Для жителей Московской области у нас не только низкие цены на товары категории «Обратный клапан», но и быстрая доставка в такие города, как Москва, Балашиха, Подольск, Химки, Королёв, Мытищи, Люберцы, Красногорск, Электросталь, Коломна, Одинцово, Домодедово, Серпухов, Щёлково, Орехово-Зуево, Раменское, Долгопрудный, Пушкино, Реутов, Сергиев Посад, Воскресенск, Лобня, Ивантеевка, Дубна, Егорьевск, Чехов, Дмитров, Видное, Ступино, Павловский Посад, Наро-Фоминск, Фрязино, Лыткарино, Дзержинский, Солнечногорск, Истра и Жуковский.

Возможность изготовления своими руками

Глубокого финансового смысла самостоятельное изготовление клапанов не имеет- покупка комплектующих обойдется чуть ли не дороже готового клапана промышленного производства. Либо в домашней мастерской должны быть высокоточные сверлильные, токарные и фрезерные станки для самостоятельного изготовления деталей устройства.

Чаще всего домашние мастера делают клапаны своими руками, чтобы проверить свои силы в конструировании и сборке. Делают также нестандартные затворы для домашних технологических установок для изготовления напитков или аквариумных систем фильтрации и аэрации. Далее будет рассмотрена конструкция и технология изготовления затворов:

  • Шаровой для воды.
  • Гравитационный шаровой для воды.
  • Тарельчатый.
  • Лепестковый для вентиляции.

Рисунок 3. Устройство лепесткового воздушного клапана

*

Конструкции выбраны несложные, технология не требует применения дорогостоящего оборудования. Сделать несложный обратный клапан в домашней мастерской вполне реально. Достаточно владеть слесарными навыками на среднем уровне.

Область применения

Вот лишь несколько примеров использования обратных клапанов в системах частного и городского водоснабжения, отопления и канализации:

  • Бывает, что из-за скачков давления в водопроводе (в том числе и от насоса) происходит передавливание горячей воды через холодную. Т. е. при открытии крана холодной воды какое-то время течёт горячая вода. В этом случае показана установка обратного клапана на трубу холодной подачи.
  • Прибор, установленный до водяного насоса, предотвратит сливание воды в скважину, а также защитит технику от поломки, в случае обратного раскручивания рабочих лопастей.
  • Перед водосчётчиком. Напор воды и вибрация, которая создаётся, могут вредить приборам и искажать показания счётчиков. Вибрация не распространяется после запорной арматуры.
  • Двухконтурные газовые (твердотопливные или другие котлы), также должны быть снабжены соответствующим клапаном, чтобы не происходил возврат уже нагретой воды.
  • Солнечный коллектор. Здесь нарушения циркуляции могут быть связаны с небольшой разницей температуры жидкости на входе и выходе, или небольшим перепадом по высоте (если водогрейка небольших размеров). Входную трубу солнечного водонагревателя хорошо было бы оснастить защитой от обратного хода.
  • Дренажные насосы начинают свою работу с заполнения прибора водой. Эту процедуру многие владельцы считают утомительной и придумывают способы её избежать. Чтобы вода не выливалась из агрегата, на всасывающий шланг ставят клапан.
  • Там, где сильно поднимаются грунтовые воды, важно установить обратный клапан на трубе, соединяющей сливную яму и дом, чтобы при поднятии уровня жидкости, она не пошла обратно.

В некоторых из перечисленных случаев установка клапана желательна, в других же (как, например, с бойлером) – обязательна и оговаривается в сопроводительной документации.

Самостоятельное изготовление обратного клапана для воды

Самодельный обратный клапан для установки на трубопровод, по которому транспортируется вода, не требует при изготовлении дорогостоящих расходных материалов и сложного оборудования, что дает возможность хорошо сэкономить. Итак, чтобы самостоятельно сделать обратный клапан, необходимо подготовить:

  • муфту, на корпусе которой нарезана наружная резьба;
  • тройник с внутренней резьбой;
  • пружину, диаметр которой позволяет ей свободно входить в тройник;
  • стальной шарик, диаметр которого чуть меньше, чем поперечное сечение внутренней полости в тройнике;
  • резьбовую пробку;
  • уплотнительную ленту ФУМ.

Пружину, если вы не нашли подходящей по диаметру, можно изготовить и самостоятельно, используя для этого стержень соответствующего диаметра и жесткую стальную проволоку. В стержне, на который будет навиваться самодельная пружина, необходимо просверлить отверстие, в него будет вставляться конец проволоки. Чтобы навивать пружину было более удобно, стержень можно зажать в тисках, а саму навивку проволоки выполнять, используя плоскогубцы.

Схема самодельного обратного клапана для воды

Схема самодельного обратного клапана для воды

После того как все материалы для изготовления самодельного обратного клапана подготовлены, можно приступать к сборке, которая выполняется в следующей последовательности.

  • Во внутреннее резьбовое отверстие тройника вкручивается муфта. Делается это таким образом, чтобы она приблизительно на 2 мм перекрыла боковое отверстие. Выполнить такое требование при закручивании муфты необходимо для того, чтобы шарик, который будет располагаться во внутренней части тройника, не выскочил в его боковое отверстие.
  • В отверстие, находящееся с противоположной стороны тройника, сначала вставляется шарик, а потом пружина.
  • Отверстие в тройнике, в которое были вставлены шарик и пружина, заглушается резьбовой пробкой, закручиваемой с использованием ФУМ-ленты.

Работать обратный клапан, изготовленный по предложенной схеме, будет следующим образом: поток воды, входящий в такое устройство со стороны муфты, будет отталкивать шарик, поджимаемый пружиной, и выходить через перпендикулярно расположенное отверстие тройника.

Самое главное при изготовлении своими руками обратного клапана предложенной конструкции – правильно отрегулировать пружину таким образом, чтобы она не отклонялась в тот момент, когда давление воды в трубопроводе снизится, и в то же самое время не была слишком тугой, чтобы не препятствовать потоку воды, проходящему через устройство. Кроме того, необходимо очень качественно выполнять все резьбовые соединения, чтобы обеспечить абсолютную герметичность обратного клапана.

Обратный клапан также можно сделать из полипропиленовый трубки и штуцера. Процесс изготовления очень прост и показан на фото ниже

Обратный клапан также можно сделать из полипропиленовый трубки и штуцера. Процесс изготовления очень прост и показан на фото ниже

Инструменты

Для изготовления устройств понадобятся следующие инструменты и оборудование, наверняка имеющееся в каждой уважающей себя домашней мастерской:

  • Рабочий стол или верстак.
  • Тиски или массивная струбцина.
  • Ножовка по металлу.
  • Дрель или настольный сверлильный станок.
  • Пассатижи.
  • Монтажный нож.
  • Набор напильников и надфилей.
  • Наждачная бумага разной зернистости.
  • Лобзик (электрический).

Материалы и комплектующие для различных конструкций требуются разные и будут перечислены в соответствующем разделе.

Процесс изготовления обратного клапана

Разбираем шприцы, шток поршня меньшего из них обрезаем по месту первого сужения.

Обратный клапан из двух шприцов

Надрезаем ребра жесткости штока таким образом, чтобы на него можно было надеть пружинку.

Обратный клапан из двух шприцов

Наносим на шток клей и надеваем на него пружинку, даем составу высохнуть.

Обратный клапан из двух шприцов

Обратный клапан из двух шприцов

От пятимиллиметрового шприца отрезаем примерно половину и используем переднюю его часть.

Обратный клапан из двух шприцов

Пассатижами аккуратно укорачиваем пружинку, таким образом, чтобы она слегка выглядывала из обрезка шприца объемом 5 мл.

От шприца объемом 2 мл отрезаем небольшой кусочек у самого носика и обильно наносим на него клей.

Обратный клапан из двух шприцов

Вставляем деталь в отрезок шприца с клапаном и выдерживаем клей для полимеризации.

Обратный клапан из двух шприцов

Обратный клапан из двух шприцов

Дополнительно заливаем его сверху клеевым составом, позволяем полностью высохнуть и проводим проверку шприцем. Соединяем последний с клапаном как показано на рисунке и вытягиваем поршень. При правильно работающем обратном клапане внешнее давление должно вернуть поршень в исходное положение.

Обратный клапан из двух шприцов

Обратный клапан из двух шприцов

Устанавливаем клапан на выходе из воздушного компрессора, а трубку забрасываем в аквариум, воздух исправно подается и насыщает воду кислородом.

Обратный клапан из двух шприцов

Вместе с тем в случае отключения электроэнергии обратного тока воды не будет, прижатый пружиной поршень клапана препятствует этому.

Обратный клапан из двух шприцов

Обратный клапан из двух шприцов

Что такое обратный клапан

Исходя из названия нетрудно догадаться, что данный прибор пропускает некую субстанцию в одном направлении и блокирует ее движение в обратном. Клапан канализационный, это лишь наиболее известный вариант. Помимо канализации есть подобная запорная арматура, которая ставится на водопровод, отопление, вентиляционные системы и т.д.

Важно! В канализационной системе также устанавливается обратный воздушный клапан, он предназначен для нормализации давления в трубах, принцип действия у него тот же, но устройство несколько отличается.

Жидкостный и воздушный клапан для канализации работают по одному принципу

Зачем нужны обратные клапана

Жидкостный обратный клапан на канализацию ставится для защиты жилья от стоков. В многоэтажных домах канализационная система по большей части самотечная и если где-то возникает затор, все стоки, которые сливаются сверху, начинают заполнять стояк.

Дальше по принципу сообщающихся сосудов, как только стоки доходят до уровня ближайшего унитаза, из него начинает бить фонтан из всего, что слили сверху. Вот чтобы заблокировать зловонную жидкость, на выпускную трубу ставят обратный канализационный клапан.

Обратный клапан в канализации в квартире особенно актуален для жителей первых этажей

В накопительный резервуар дренажной системы ставится обратный клапан для канализации 110 мм

В старых домах крысы могут проникать в жилье через сливные трубы

Важно! Прежде чем купить обратный клапан для канализации обратите внимание на его цвет – наружная арматура оранжевого цвета, а затворы для внутреннего монтажа серые.

Обратный клапан наружной канализации оранжевый, а для внутренней, серый

Как изготовить обратный клапан для вентиляционных систем

Вопрос о том, как сделать обратный клапан для оснащения вентиляционной системы, является не менее актуальным, чем изготовление подобного устройства для водопровода или канализации. Установив обратный клапан в вентиляционной системе, вы надежно защитите свое жилище от загрязненного и холодного воздуха, поступающего в такую систему извне.

Простейший вентиляционный обратный клапан – кусок размещенного на решетке гибкого материала, но такая конструкция не будет работать при естественной вытяжке

Простейший вентиляционный обратный клапан – кусок размещенного на решетке гибкого материала, но такая конструкция не будет работать при естественной вытяжке

Следует отметить, что обратный клапан предложенной конструкции, если сравнивать его с серийными моделями, обладает не меньшей эффективностью и способен успешно прослужить вам два-три года.

Более продвинутая конструкция состоит из двух подвижных створок, закрепленных по бокам вентиляционной решетки

Более продвинутая конструкция состоит из двух подвижных створок, закрепленных по бокам вентиляционной решетки

Итак, изготовление самодельного обратного клапана для оснащения вентиляционной системы выполняется в следующей последовательности.

  1. В первую очередь необходимо изготовить основной элемент обратного клапана – пластину, на которой будут фиксироваться створки. Для создания такой пластины, которая выпиливается строго по форме и размерам вентиляционного канала, можно использовать листовой текстолит или другой прочный пластик толщиной 3–5 мм.
  2. По краям выпиленной пластины необходимо просверлить отверстия, при помощи которых она будет соединяться с вентилятором и фиксироваться в вытяжном канале. Кроме того, отверстия надо просверлить и в центральной части пластины. Это нужно для того, чтобы через нее мог свободно проходить воздух. От того, насколько много отверстий вы просверлите в такой пластине, будет зависеть пропускная способность вашей вентиляционной системы.
  3. Пластину, используя герметик и уплотнительную прокладку, следует зафиксировать в вытяжной трубе. Под места, где пластина будет фиксироваться при помощи винтов, также необходимо подложить резиновые прокладки. Так вы снизите уровень шума и вибрации в своей вентиляционной системе.
  4. По форме и размерам пластины вырезается кусок плотной пленки, толщина которой должна быть не меньше 0,1 мм. Из пленки, которая приклеивается к пластине по ее краю, в дальнейшем будут сформированы створки самодельного обратного клапана.
  5. Вытяжную трубу, в которой уже установлена пластина с наклеенной на нее пленкой, необходимо установить в вентиляционный канал, используя для этих целей дюбели или саморезы. После установки в вентиляционный канал обратного клапана надо надежно загерметизировать зазоры между стенками канала и вытяжной трубы.

Заключительным этапом монтажа самодельного обратного клапана в вентиляционной системе является разрезание пленки, наклеенной на пластину, на две одинаковые половины. Выполняя такую процедуру, для которой лучше всего использовать острый монтажный нож, необходимо следить за тем, чтобы срез получился безупречно ровным.

Принцип, по которому работает обратный клапан предложенной выше конструкции, достаточно прост и заключается в следующем.

  • Потоку воздуха, который проходит через такой клапан в направлении из помещения, ничто не мешает: створки раскрываются и свободно пропускают его.
  • При возникновении в вентиляционной системе обратной тяги створки обратного клапана надежно закрываются, не давая воздуху извне проникнуть в помещение.

Таким образом, данный обратный клапан, относящийся к мембранному типу, надежно защищает вентилируемое помещение не только от загрязненного и холодного воздуха, но и от посторонних запахов.
