Обжимка для наконечников электрического кабеля – опрессовка проводов, инструмент обжима

Термоусадка для проводов и термоусадочная трубка для кабеля с характеристиками. О том, как обжать наконечники для проводов без инструмента. Гильзы для соединения опрессовкой и инструмент для обжима.

Соединение токопроводящих жил до 10 мм/кв

Для организации ответвлений и соединений алюминиевых и медных жил применяются пресс-клещи и стандартные гильзы. Соединения в таких случаях могут быть односторонними, когда провод вводится с одной стороны гильзы, так и двухсторонние. Материал гильз подбирается в соответствии с материалом жил

Алгоритм опрессовки кабеля:

1.На концах жил удаляется изоляция на 2-3 сантиметра. Их необходимо зачистить до металлического блеска. Если жилы алюминиевые, то их предварительно нужно смазать кварцевазелиновой пастой. Медные провода в свою очередь можно оставить чистыми.

2.В соответствии с технической таблицей подбираются пунсоны, матрицы и гильзы. Если гильзы слишком большие, то свободное место можно уплотнить с помощью дополнительных жил. При использовании многопроволочных жил, удаление проволоки жилы для подгонки сечения, не допускается.

3.Жилы нельзя скручивать. Они укладываются параллельно друг другу, после чего одевается соединительная гильза. Если применяются медные провода, то перед тем, как одеть гильзу, их необходимо обернуть двумя слоями медной или латунной фольги. Толщина фольги – 0,2 миллиметра, а ширина 20-22 миллиметра.

4.Соединения обжимаются пресс-клещами методом локального вдавливания. Степень опрессовки определяется технической таблицей.

5.После обжимки, соединения протираются тряпкой, смоченной в бензине, и изолируются.

Опрессовка проводов наконечниками

Инструменты для обжима проводов в Москве

Инструменты для обжима проводов и другие товары можно приобрести в Леруа Мерлен в Москве по низким ценам. Подберите интересующий товар на сайте и купите его в нашем интернет-магазине. Ассортимент товаров, представленных в каталоге, чрезвычайно широк. Среди них наверняка найдется подходящая по всем параметрам позиция.

Все представленные в разделе «Инструменты для обжима проводов» изделия выпускаются известными и отлично зарекомендовавшими себя высоким качеством своей продукции компаниями.

Вы всегда можете сделать заказ и оплатить его онлайн на официальном сайте Леруа Мерлен в России. Для жителей Московской области у нас не только низкие цены на товары категории «Инструменты для обжима проводов», но и быстрая доставка в такие города, как Москва, Балашиха, Подольск, Химки, Королёв, Мытищи, Люберцы, Красногорск, Электросталь, Коломна, Одинцово, Домодедово, Серпухов, Щёлково, Орехово-Зуево, Раменское, Долгопрудный, Пушкино, Реутов, Сергиев Посад, Воскресенск, Лобня, Ивантеевка, Дубна, Егорьевск, Чехов, Дмитров, Видное, Ступино, Павловский Посад, Наро-Фоминск, Фрязино, Лыткарино, Дзержинский, Солнечногорск, Истра и Жуковский.

Обжиматель для штыревых втулок

Обжим для штыревых наконечников состоит из ряда углублений и язычков, каждый из которых имеет разный размер. Каждая дырка используется для зажимания втулок своего размера.

На каждом отверстии имеется число, определяющее для какого сечения кабеля предназначено данное отверстие. Например вот этот обжим может зажимать провода с поперечным сечением от 0,5 мм до 16 мм квадратных.

Где применяются и что будет, если не использовать втулочные наконечники?

Подключение многожильных медных проводов без применения НШВИ приводит к повреждению жил, ухудшению контактного соединения и последующему отгоранию. Кроме того, поврежденные жилы подвержены окислительным процессам и быстрее ржавеют.

Наконечники НШВИ (КВТ) имеют широкую сферу применения. Они активно используются при подключении розеток и выключателей, установки автоматов в электрическом щитке, подключения УЗО и другого оборудования.

Опрессовка проводов наконечниками

Популярность многожильного кабеля легко объяснить, ведь он имеет ряд преимуществ — гибкость и способность пропускать через себя больший ток (если сравнивать с одножильным проводом аналогичного сечения). Но для винтового соединения он не подходит. Именно такие зажимы сегодня применяются в тех же АВ, выключателях и розетках.

Если действовать без зажима, жилы смещаются под давлением винта и повреждаются. В результате ухудшается надежность соединения и снижается качество контакта.

Ранее для решения проблемы применялась пайка многожильных проводов, благодаря которой большое число жил становились одним целым.

Минус способа — в больших затратах времени. Если требуется установить десяток розеток и выключателей, на работу пойдет не один день. Применение НШВИ позволяет избежать таких проблем и ускорить выполнение работы.

В процессе монтажа стоит помнить, что сечение провода и гильзы должны четко соответствовать друг другу и подбираться с учетом производителя. Только так удается избежать трудностей с монтажом и исключить повреждение кабеля. Можно быть уверенным, что соединение отслужит в течение всего времени эксплуатации.

2. Типы кабельных наконечников (по профилю опрессовки)

  • Трубчатые неизолированные кабельные наконечники
  • Трубчатые изолированные кабельные наконечники
  • Втулочные и концевые кабельные наконечники:
  • Штыревые Turned Pin контакты (D-Sub)
  • Клеммные кабельные наконечники (открытый цилиндр)
  • Коаксиальные разъёмы
  • Оптоволоконные коннекторы
  • Модульные вилки для интерфейсов RJ45, RJ11, RJ14, RJ25

Разновидности наконечников по конструкции

В зависимости от конструкции вывода, подключаемого электроприбора, подбирается форма наконечника. Она бывает нескольких видов.

Наконечниками можно подключать один или два провода, для второго случая производятся специальные детали. Фиксация осуществляется за счет обжима или болта, встроенного внутрь хвостовика. Первый вариант наиболее применим в быту и на производстве, предназначен для гибких проводов из множества жил. Второй подходит для жестких кабелей.

Подготовительные работы с кабелем

Очистите изоляцию с жил кабеля на необходимую длину. Какова эта длина?

Она должна равняться глубине наконечника, плюс 5мм запаса.

очистка жилы кабеля на 5мм большеЗапас требуется, потому что наконечник при опрессовке будет вытягиваться и деформироваться (особенно алюминиевый).
Срез изоляции старайтесь делать ровным, строго под углом 90 градусов к оси самого кабеля.

Если жилы кабеля имеют треугольную форму их необходимо сточить напильником для скругления. треугольные секторные жилы кабеля и провода Иначе никогда не добиться вот такой плотности при опрессовке: опрессованный наконечник в разрезе

После удаления изоляции голую жилу требуется зачистить и обезжирить. Для этого воспользуйтесь специальными контактными пастами. контактные пасты для смазки контактовсмазка жилы провода контактной пастой

Инструменты для опрессовки

Для опрессовки гильз и наконечников применяются следующие инструменты:

  • гидравлические и механические прессы;
  • гидравлический пресс ручного типа;
  • механический пресс ручного типа;
  • гидравлический пресс с электрическим приводом;
  • пресс-клещи типа ПК – 1,2, 1М, 2М, 4.

Качество и надежность контакта гильз зависит от правильно подобранной сменной матрицы и нужного контактного давления. Подвижный элемент, которым производится давление на гильзу, называется пунсоном, а фигурная скоба, деформирующая гильзу, — матрицей. При опрессовки значительного количества гильз разного сечения, приходится постоянно подбирать пуансоны и матрицы, поэтому в таких случаях набор данных элементов должен быть внушительным.

Некоторые инструменты выпускаются с одним сменным пуансоном или поворотными матрицами, рассчитанными на разное сечение. Для того, чтобы произвести настройку под конкретную гильзу, не нужно ничего переустанавливать и подбирать, достаточно повернуть матрицу в другую сторону и сделать несколько оборотов винтом пуансона.

Некоторые инструменты вообще не имеют матриц и пуансонов – обжимка производится с помощью фигурных скоб.

Ножовочное полотно – резак для наждачной бумаги

Как обжать наконечник с помощью гайки

Из-за своего слоистого строения аккуратно оторвать кусок наждачной бумаги от массива без специальных приспособлений совсем непросто, особенно когда она на тканевой основе.

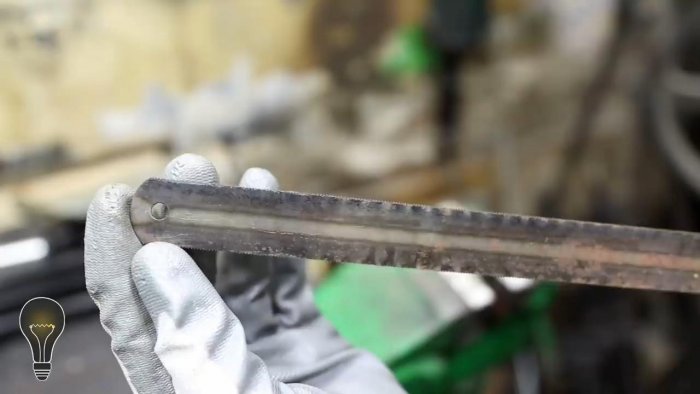

Чтобы облегчить и облагородить данную операцию, в качестве технического «помощника» удобно использовать старое полотно для ножовки по металлу и лучше двухстороннее, обладающее большей жесткостью.

Как обжать наконечник с помощью гайки

Для этого необходимо, подложив под стальную полоску объемные шайбы для гарантированного обеспечения зазора, с помощью подходящих по размеру шурупов, прикрутить электродрелью или ручной отверткой ее через отверстия на концах к деревянной стенке или щиту.

Как обжать наконечник с помощью гайки

Как обжать наконечник с помощью гайки

Теперь достаточно просунуть наждачную бумагу снизу между стеной и полотном, перехватить сверху другой рукой и потянуть верхний край вниз, пока полоса наждачки не перегнется через верхнюю кромку полотна и, придерживая лист снизу, начать отрывать нужный кусок от одного края полосы к другому. Чтобы линия отрыва получилась ровной, необходимо удерживать нижний край бумаги в одном положении, без смещения вверх.

Почему нельзя скручивать проводки?

Проводки внутри втулки обжимаются под очень высоким давлением, так что даже способны изменить свою первоначальную форму окружности, если лежат параллельно друг другу. Из круга они превращаются в шестигранник, а это увеличивает площадь их контактной поверхности между собой.


А когда вы их скрутите, то при обжиме, в тех местах где жилки пересекаются, они могут быть передавлены друг дружкой.

7. Штыревые Turned Pin контакты (D-SUB)

Pin коннекторы имеют очень высокое качество и стоимость. Доступны в конфигурациях «мама» и «папа». Используются в модульных вилках и розетках высокой плотности. Профиль обжима обычно квадратный. Из-за небольшого размера этих разъемов на обжимных инструментах (кримперах) обычно предусмотрены специальные держатели для закрепления разъема.

Штыревые Turned Pin  D-Sub контакты
Штыревые Turned Pin / D-Sub контакты


Профиль обжима

Инструмент для обжима Turned Pin и D-SUB контактов (кримперы и пресс-клещи)

обжим Turned Pin и D-SUB контактов

Проверка качества

Вынимаем готовый провод и проверяем качество обжима. Во-первых, убеждаемся в том, что ножи полностью «врезались» в провода:

Во-вторых, проверяем качество фиксации оболочки провода в коннекторе:

Если один из контактов не достает до проводника, то можно сделать «контрольный» обжим в кримпере или использовать секретный инструмент.

Область применением

Чтобы решить основные задачи, специалисты рекомендуют использовать кримпер для:

  • подготовки токоведущих жил в целях их крепления внутри клемм розеток, выключателей, других электроустройств;
  • соединения набора проводков.

Незаменима опрессовка для обработки кабелей значительного сечения. В данном случае получить качественное соединение можно только с применением специального обжимного пресса. Главное преимущество крепления состоит в том, что после выполнения прессовки внутрь гильзы не будет попадать воздух. Соединение будет герметичным. Метод подходит для работы с алюминием и медью.

Конструкция инструмента — её внешний вид

Видео по теме

Обжим кабеля проводов — очень ответственное занятие, в особенности если данное соединение является силовым. В данной статье мы рассмотрим, как правильно выполнять оконцевание соединения слаботоковых проводов (до 15–20 ампер).

Помните! Использование силовых проводов и наконечников из неправильного материала и неправильного сечения может повлечь за собой серьезные последствия, такие как возгорание проводки, например.

Доработка

Бывает, что некоторые зубцы кримпера не достают до каждого контакта в одинаковой степени и оставляют часть пар без контакта. Для этого необходимо настроить обжимную каретку, которая подвижна и регулируется с помощью фиксирующих болтов. Однако, можно быстро исправить положение с помощью секретного инструмента — отвертки. Просто дожимаем нужный контакт плоскостью:

Нажимаем с силой, аккуратно, без ударов по отвертке, не расшатывая контакт, чтобы ножи прорезали оболочку проводника и соединились с медными проводниками. Впрочем, так можно обжать весь провод, если под рукой нет кримпера. Долго и неудобно, но осуществимо:

То же самое с защелкой для оболочки — давим до щелчка:

Что делать, если на руках нет кримпера?

Сложнее обстоит ситуация, когда для обжима НШВИ нет специального инструмента. Здесь приходится искать альтернативные способы обжима, чтобы не срывать рабочий процесс. Один из вариантов — лужение с помощью паяльника, канифоли и олова.

Этот вариант хорош, но подходит не во всех случаях. Кроме того, работа занимает время, а при больших объемах работ бегать с паяльником от одного места к другому неудобно.

Некоторые «мастера» применяют для обжима обычные пассатижи. Суть методики заключается в надавливании на наконечник в нескольких местах для надежной фиксации. Удобство метода неоспоримо, но при его применении имеется риск повредить жилы. Если раньше такой способ монтажа был допустим, сегодня о нем лучше забыть.

Если денег на дорогой кримпер не хватает, можно купить более доступный инструмент. В продаже имеется много клещей, которые имеют достойные показатели в соотношении «цена-качество». Кроме того, лучше брать универсальные инструменты, способные выполнять сразу несколько функций.

Основные ошибки при опрессовке соединений

Главная ошибка при опрессовке – это неправильный выбор гильзы. Если она значительно меньше, то проводник будет сильно передавлен кромкой гильзы. Это может привести к поломке сплющенной жилы.

При этом с другой стороны – если она слишком большая, то контакт будет не слишком надежным. В такой ситуации провода могут шататься внутри жилы. Со временем подобные соединения будет нагреваться и подгорать, что, в конечном счете, приведет к потере контакта.

Вторая ошибка – это неправильно подобранные пуансоны и матрицы. Это может привести к аналогичному эффекту, в результате чрезмерного или слабого обжима гильзы. Данная проблема усложняется тем, что рабочие элементы инструмента со временем изнашиваются и теряют свои первостепенные характеристики.

ВАЖНО! Нельзя укорачивать заводскую гильзу – это приведет к снижению надежности контакта. Третья ошибка – это использование для опрессовки кабельных наконечников и гильз зубила и молотка

С точки зрения официально принятых методов – это жуткое преступление, но в жизни бывают различные ситуации и, в крайнем случае, их использование имеет место быть. Если же имеется возможность приобрести хорошие инструменты, то альтернативы быть не должно

Третья ошибка – это использование для опрессовки кабельных наконечников и гильз зубила и молотка. С точки зрения официально принятых методов – это жуткое преступление, но в жизни бывают различные ситуации и, в крайнем случае, их использование имеет место быть. Если же имеется возможность приобрести хорошие инструменты, то альтернативы быть не должно.

В конце представим рекомендуемое сочетание сечения жил и кабельных гильз:

1.Общее сечение жил в пресс-гильзе – 7,5 мм/кв. Кабельная пресс-гильза – 4-1. Пресс-клещи – ПК-3.

2.Общее сечение жил в пресс-гильзе – 13 мм/кв. Кабельная пресс-гильза – 5-1. Пресс-клещи – ПК-3.

3.Общее сечение жил в пресс-гильзе – 15 мм/кв. Кабельная пресс-гильза – 4-2. Пресс-клещи – ПК-3.

4.Общее сечение жил в пресс-гильзе – 20 мм/кв. Кабельная пресс-гильза – 6-1. Пресс-клещи – ПК-3.

5.Общее сечение жил в пресс-гильзе – 26 мм/кв. Кабельная пресс-гильза – 5-2. Пресс-клещи – ПК-3.

6.Общее сечение жил в пресс-гильзе – 41 мм/кв. Кабельная пресс-гильза – 6-2. Пресс-клещи – ПК-3.

12. Площадь поперечного сечения провода (ППС)

Для качественной установки наконечника провод должен быть нужного типа и сечения, также важно его правильно подготовить. Заявленное и фактическое поперечное сечение проводника не всегда одинаковы! Номинальная площадь поперечного сечения (ППС) имеет мало отношения к фактической ППС. Это потому, что указываемое сечение (например 0.75 мм2, 1.5 мм2, 2.5 мм2 и др.) основано на проводимости стандартного медного проводника этого сечения, но тот же провод с медью высокой проводимости будет иметь меньшую ППС. Кроме того и наружный диаметр провода в изоляции может сильно отличаться.
Пример: Заявленное сечение провода в примерах A, B, C, D = 18 AWG (0.8 мм2). При этом мы наблюдаем следующее:

  • Площадь поперечного сечения проводника B и C на 18% больше, чем у A
  • Эффективный наружный диаметр проводников D на 38% больше, чем у A
  • Наружный диаметр B в 2 раза больше диаметра C.

Площадь поперечного сечения провода (ППС)

Перевод AWG в мм и мм2

AWG

Диаметр (D), мм

Сечение (S), мм2

Соответствие ГОСТ, мм2

Сопротивление (R), Ом/км

1

7,348

42,4



0,4066

2

6,544

33,6

35

0,5127

3

5,827

26,7

25

0,6465

4

5,189

21,2



0,8152

5

4,621

16,8

16

1,028

6

4,115

13,3



1,296

7

3,665

10,5

10

1,634

8

3,264

8,37



2,061

9

2,906

6,63

6

2,599

10

2,588

5,26



3,277

11

2,305

4,17

4

4,132

12

2,053

3,31



5,211

13

1,828

2,62

2,5

6,571

14

1,628

2,08



8,286

15

1,45

1,65

1,5

10,45

16

1,291

1,31



13,17

17

1,15

1,04

1

16,61

18

1,024

0,823

0,75

20,95

19

0,912

0,653



26,42

20

0,812

0,518

0,5

33,31

21

0,723

0,41



42

22

0,644

0,326

0,32

52,96

23

0,573

0,258

0,25

66,79

24

0,511

0,205

0,2

84,22

25

0,455

0,162



106,2

26

0,405

0,129

0,14

133,9

27

0,361

0,102

0,1

168,9

28

0,321

0,081



212,9

29

0,286

0,0642



268,5

30

0,255

0,0509

0,05

338,6

31

0,227

0,0404



426,9

32

0,202

0,032



538,3

33

0,18

0,0254



678,8

34

0,16

0,0201



856

35

0,143

0,016



1079

36

0,127

0,0127



1361

37

0,113

0,01



1716

38

0,101

0,00797



2164

39

0,0897

0,00632



2729

40

0,0799

0,00501



3441

Соединение жил гильзами

Опрессовка проводов наконечниками

При подключении распределительных коробок опрессовка проводов проводится достаточно редко. Обычно в таких случаях используются самозажимные клеммники или выполняется пайка или сварка. Опрессовку в коробках еще можно встретить в старых хрущевках с алюминиевой проводкой.

Опрессовка проводов выполняется путем ввода проводов в гильзу трубчатой формы и сжимании ее прессом с определенным уровнем деформации.

Обжимка проводов может выполняться следующими методами:

  • локальное вдавливание;
  • объемное сжатие;
  • комбинированное сжатие.

Локальное сжатие производится зубьями пуансона, которые создают повышенное давление на одно или несколько мест, что позволяет обеспечить электрический контакт. Сплошное сжатие, соответственно, производится давлением на всей протяженности обжатия.

Комбинированный метод подразумеваем сплошное сжатие с дополнительным обжатием зубами пуансона в определенных местах.

Каждый из описанных методов может обеспечить надежное соединение контактов лишь в тех случаях, когда перед опрессовкой была проведена подготовка поверхности и были правильно подобраны гильза и рабочий инструмент.

Основные правила опрессовки

Чтобы выполнить качественную опрессовку проводов гильзами или наконечниками нужно соблюдать следующие правила:

  • правильно подберите наконечник;
  • грамотно и тщательно выполните зачистку жилы;
  • для работы применяйте специализированные инструменты;
  • выберите подходящую матрицу;
  • соблюдайте последовательность обжима.

Важно правильно установить диаметр отверстия на инструменте, чтобы не повредить соединенные элементы

Опрессовка проводов наконечниками

В таблице можно посмотреть некоторые советы по опрессовке

Об особенностях опрессовки можно посмотреть в этом ролике:
