Обзор различных поплавковых выключателей для водоснабжающих систем.

Принцип действия поплавкового выключателя уровня воды для насоса. Для чего применяются данные устройства и насколько они эффективны

Поплавковые уровнемеры воды

Магнитные уровнемеры
Магнитные уровнемеры
Экономически оправданное решение для мониторинга уровня до 1,5…2 метров с точностью ±5 ммМагнитострикционные уровнемеры
(ультразвуковые датчики уровня)
Магнитострикционные уровнемеры (ультразвуковые датчики уровня)
Высокоточное решение измерения уровня воды для коммерческого учетаБайпасные уровнемеры
Байпасные уровнемеры
Визуальный датчик, совмещенный с электронным уровнемером, для котлов и резервуаров по давлением

Описание поплавкового выключателя

Погружные и дренажные насосы работают в условиях, когда жидкость может неожиданно закончиться или загрязниться. В таком случае дальнейшее выкачивание воды уже смешанной с большим количеством грязи может серьёзно навредить системе. Поэтому обязательно наличие поплавкового выключателя для насосов, чтобы предотвращать поломку из-за сухого хода. Некоторые поплавки требуется устанавливать самостоятельно, тогда как другие насосы производятся с внутренним поплавком.

Они размещаются в разнообразных резервуарах – от ёмкостей в системах откачивания сточной воды до колодцев с питьевой водой. И задачи, которые выполняют поплавки, в зависимости от места использования, могут разниться. Также в один резервуар есть возможность поставить больше одного поплавка, каждый из них выполняет разные задания:

  • контроль за работой главной помпы;
  • контроль за работой дополнительной (вспомогательной) помпы, а также улучшение её эффективности;
  • датчик уровня;
  • датчик перелива.
Схема работы поплавкового выключателя.

Схема работы поплавкового выключателя

Датчик уровня необходим, чтобы погружной насос не работал на сухом ходу и тем самым не засасывал сильно загрязнённую воду, что приводит поломке всей станции. Датчик перелива требуется, чтобы водяной резервуар не переполнялся. В зависимости от типа ёмкости, это может привести к серьёзным проблемам, вплоть до короткого замыкания.

Поплавки на монтажной штанге

В одном резервуаре может располагаться до нескольких выключателей, у каждого из которых своя функция: один управляет вспомогательным насосом, другой – основным, третий выступает в роли аварийного датчика уровня воды, четвертый следит за переливом. В любом случае количество поплавков определяется числом подключаемых насосов, а также потребностью системы в защитных устройствах. Крепеж нескольких поплавков производится на особой монтажной штанге. В её роли можно с успехом использовать трубу из пластика, надежно закрепленную в резервуаре. Поплавки-переключатели фиксируются на штанге поодаль друг от друга с таким расчетом, чтобы не мешать работе соседа. Крепление кабеля каждого выключателя выполняется креплением хомутами. Бывают ситуации, когда необходимостью диктуется применение сразу нескольких штанг для крепления поплавков. С учетом условий работы и особенностей проекта определяется количество поплавков- переключателей, нужное для организации работ той или иной системы.

Существует два типа поплавковых выключателей:

  • Легкий – для системы, управляющей водоснабжением либо отведением воды;
  • Тяжелый — предназначенный для управления дренажными либо фекальными насосами.

Товары

Новые Хиты продаж Топ покупок Скидки
Сортировать:

Цена

  • От

    руб.

  • До

    руб.

Специальные предложения
  • Акции
  • Новинки
  • Хиты продаж

Cбросить

Поплавковые выключатели

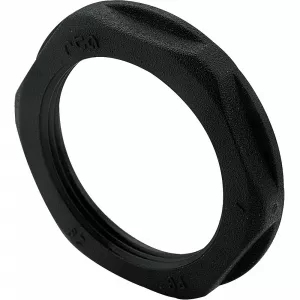

Гайка пластиковая для поплавкового выключателя PDP-01 1/2″

Артикул: PDP-NUT

В наличии

от 40 руб.

Купить В корзину
Поплавковые выключатели

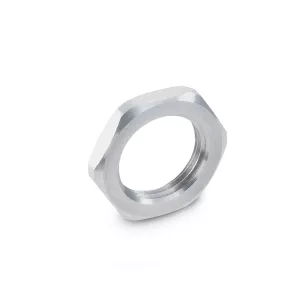

Гайка нержавеющая для поплавкового выключателя PDS-01, PDS-02 1/2″

Артикул: PDS-NUT

В наличии

от 95 руб.

Купить В корзину
Поплавковые выключатели

Миниатюрный поплавковый выключатель измерения уровня 15 мм PDP-02, до 220v

Артикул: PDP-02

В наличии

от 250 руб.

Купить В корзину
Реле и датчики

Промежуточное реле для поплавковых выключателей НН53Р

Артикул: НН53Р-220

В наличии

от 250 руб.

Купить Подробнее В корзину
Поплавковые выключатели

Миниатюрный поплавковый выключатель PDP-01, до 220v (ПДУ-В601-70а)

Артикул: PDP-01

В наличии

от 290 руб.

Купить В корзину
Поплавковые выключатели

Поплавковый выключатель двойного действия с противовесом (лягушка) PDP-03, до 220v

Артикул: PDP-03-1M

В наличии

от 400 руб.

Купить Подробнее В корзину
Таймеры полива

Наполнительный клапан для бочек/емкостей/бачков унитаза FL-1

Артикул: FL1-15-1

В наличии

от 480 руб.

Купить Подробнее В корзину
Таймеры полива

Наполнительный клапан для бочек/емкостей/бачков унитаза FL-2, выносной

Артикул: FL2-15-2

В наличии

от 480 руб.

Купить Подробнее В корзину
Поплавковые выключатели

Нержавеющий двойной поплавковый датчик-выключатель PDS-03, до 220v, AISI 304 (ПДУ-Н112)

Артикул: PDS-03-100

В наличии

от 750 руб.

Купить Подробнее В корзину
Поплавковые выключатели

Миниатюрный поплавковый выключатель PDP-04, до 220v , с DIN разъемом

Артикул: PDP-04

В наличии

от 850 руб.

Купить В корзину
Поплавковые выключатели

Новинка

Угловой нержавеющий поплавковый выключатель PDS-04, до 220в, гайка М10, нерж. AISI 304

Артикул: PDS-04

В наличии

от 900 руб.

Купить В корзину
Поплавковые выключатели

Хит

Нержавеющий поплавковый датчик-выключатель PDS-01, до 220v, AISI 304 (ПДУ-Н231-97)

Артикул: PDS-01

В наличии

от 1 290 руб.

Купить В корзину
Поплавковые выключатели

Поплавковый выключатель двойного действия с противовесом (груша) PDP-05, до 220v

Артикул: PDP-05

Нет в наличии

от 1 690 руб.

Подробнее В корзину
Реле и датчики

Реле контроля уровня жидкости в модульном корпусе на Din-рейку GRL8-01

Артикул: GRL8-01

В наличии

от 1 690 руб.

Купить В корзину
Реле и датчики

Реле контроля уровня жидкости в модульном корпусе на Din-рейку GRL8-02

Артикул: GRL8-02

В наличии

от 1 790 руб.

Купить В корзину
Поплавковые выключатели

Нержавеющий поплавковый датчик-выключатель PDS-02, до 220v, AISI 304, DIN разъем (ПДУ-В251-110)

Артикул: PDS-02

В наличии

от 1 950 руб.

Купить В корзину
Реле и датчики

Реле контроля уровня жидкости в модульном корпусе на Din-рейку GRL8-01 в комплекте с датчиками

Артикул: GRL8-01-dat

Нет в наличии

от 2 490 руб.

Подробнее В корзину
Реле и датчики

Реле контроля уровня жидкости в модульном корпусе на Din-рейку GRL8-02 в комплекте с датчиками

Артикул: GRL8-02-dat

Нет в наличии

от 2 590 руб.

Подробнее В корзину
Поплавковые выключатели

Поплавковый выключатель двойного действия с противовесом PDS-15 (ПДУ-П101), кабель 1м, нерж. сталь, до 220v

Артикул: PDS-15

В наличии

от 2 980 руб.

Купить В корзину
Поплавковые выключатели

Новинка

Дистанционный контроллер уровня и температуры ArcClassic B32

Артикул: ACC-B32

Нет в наличии

от 4 200 руб.

Подробнее В корзину

Наверх

Мы используем cookie-файлы

Мы используем файлы cookie, чтобы вам было удобнее работать в Интернете. Используя наш веб-сайт, вы соглашаетесь на использование файлов cookie в соответствии с нашей Политикой конфиденциальности.

Назначение

Практически каждый насос оборудуется специальными устройствами, которые отслеживают правильность работы и предотвращают возникновение неисправностей. Одним из популярных и эффективных средств контроля служит поплавковый выключатель. Главная особенность изделия заключается в его функциональности и практичности. Оно может работать не как исполнительный элемент, но и как датчик уровня воды, при этом размещается в любой емкости.

В одной таре может находиться до 3-4 поплавковых выключателей, при этом они будут решать определенные задачи:

  • Следить за корректной работой главного насоса;
  • Отключать оборудование в аварийной ситуации;
  • Способствовать работе вспомогательного насоса;
  • Полностью заменить некоторые датчики, для экономии пространства.

При помощи такого продукта, насос всегда будет защищен от «сухого хода», что предотвратит быстрый износ и поломку. Кроме того, если человек наполняет большой резервуар, выключатель способен следить за уровнем воды и предотвратить перелив. Оборудование продается в двух вариантах: тяжелые и легкие. Первый рекомендуется устанавливать в дренажных или дождевых стоках, а второй подойдет для стандартной работы с чистой водой. Длина кабель у всех разная, минимальное значение – 2 метра.

Классификация существующих приборов

Современные модели поплавковых выключателей условно подразделяются на два типа: легкие и тяжелые. Первые применяются в насосных комплексах, которые осуществляют водоотвод либо снабжают проточной чистой водой население в бытовых целях. Вторые используются в управлении фекальным насосным оборудованием и дренажными системами.

ВАЖНО! Приобретать поплавок-выключатель следует, четко исходя из будущих задач по его применению. Легкие модели привлекают покупателей низкой ценой, но они приспособлены функционировать только в чистой воде!!!

Тяжелые агрегаты считаются более универсальными – они одинаково хорошо работают и в чистой и в загрязненной среде, но применять их в проточной воде нецелесообразно из-за их высокой стоимости.

Подгруппы товаров для данной группы

Свернуть список товаров

Схемы и примеры использования поплавковых переключателей

  • Режим откачивания применяется для: автоматизации дренажных насосов, откачивающих воду из колодцев, ям, котлованов и пр.; для защиты насосов водоснабжения от работы в случае отсутствия воды.
  • Режим наполнения применяется для автоматизации наполнения накопительной ёмкости с отключением насоса при достижении заданного уровня.

Режим откачивания
Прямое подключение небольшой нагрузки


Режим наполнения ёмкости
Прямое подключение небольшой нагрузки


Режим откачивания
Подключение через контактор любой однофазной нагрузки


Режим наполнения ёмкости
Подключение через контактор любой однофазной нагрузки


Режим откачивания
Подключение через контактор любой трехфазной нагрузки


Режим наполнения ёмкости
Подключение через контактор любой трехфазной нагрузки


При необходимости реализации нестандартных решений, отсутствующих на нашем сайте, пишите по адресу:

zakaz@vodoprovod.ru

Ссылки на каталог:

Купить

Поплавковый выключатель

Купить

Контактор

Купить

Готовый коммутационный бокс HRQ-3

Технические характеристики поплавкового выключателя

Корпус устройства выполняется из пластиковых материалов разнообразных форм. Он требует абсолютной герметичности и водонепроницаемости. Поплавок состоит из следующих элементов:

  • плавающий корпус из пластика;
  • электрический переключатель;
  • рычаг для контактов переключателя;
  • стальной шарик;
  • три провода в кабеле.

Провода подключаются: один к закрытому контакту, другой к открытому, третий же является общим. Существуют поплавки с двумя проводами. Они разрывают электрическую цепь, если необходимо выключить погружной насос и соединяют цепь, если требуется его снова включить. Трёхпроводные переключатели универсальны, они подходят для слежения не только за сухим ходом, но и за переливом. Имеется один общий и два провода, между которыми и производится переключение режимов.

Провода у них различаются по цвету. Общим, как правило, является чёрный провод. Синий провод отключает систему, когда насос для откачки начинает «садиться на мель» и в резервуаре (например, в колодце) слишком мало воды. Коричневым проводком регулируется помпа, когда резервуар заполнен.

Поплавок изменяет своё положение, потому что внутри находится воздух. Соответственно, когда он под водой, то стремиться всплыть. Когда же воды остаётся мало, он опускается. Для регулировки используют специальный груз.

Установка погружного насоса с поплавком в колодец.

Установка погружного насоса с поплавком в колодец

В зависимости от длины провода от груза до поплавка, значения, при которых помпа включается, либо отключается, будут меняться. Таким образом, их вручную легко отрегулировать, чтобы не допустить перелива или сухого хода. Учитывать стоит и то, что поплавок должен отключат работу в то время, когда насос ещё находится под водой с небольшим запасом.

Стальной шарик регулирует положение рычага в зависимости от положения самого поплавка. Рычаг же в свою очередь переключает контакты, чтобы производить включение или отключения насоса с поплавком. Для фиксирования шарика в необходимых положениях используются магниты. Наклон, при котором шарик перемещается из одного положения в другое, чаще всего составляет 70 градусов, однако следует при покупке устройства уточнить.

Характеристики поплавкового выключателя для контроля за уровнем воды:

  • степень защиты от проникновения IP – 68;
  • напряжение сети 220 вольт плюс-минус 10 процентов;
  • диапазон рабочей температуры от 0 до +60°C;
  • 8 ампер – максимально коммутируемый ток для реактивной нагрузки;
  • 10 ампер – активная нагрузка.

Как работает автоматический поплавковый переключатель? (видео)

Классификация оборудования

Поплавковые датчики могут самостоятельно осуществлять контроль над уровнем жидкости или подавать сигнал в схему контроля. По этому принципу их можно разделить на две большие группы: механические и электрические.

Механические устройства

К механическим относятся самые разнообразные поплавковые клапаны уровня воды в баке. Принцип их действия состоит в том, что поплавок соединён с рычагом, при изменении уровня жидкости поплавок перемещает вверх или вниз этот рычаг, а он, в свою очередь, воздействует на клапан, который и перекрывает (открывает) подачу воды. Такие клапаны можно увидеть в сливных бачках унитазов. Их очень удобно использовать там, где нужно постоянно добавлять воду из центральной системы водоснабжения.

Механические датчики обладают рядом преимуществ:

  • простота конструкции;
  • компактность;
  • безопасность;
  • автономность — не требуют никаких источников электроэнергии;
  • надёжность;
  • дешевизна;
  • лёгкость установки и настройки.

Но у этих датчиков есть один существенный недостаток: они могут контролировать только один (верхний) уровень, который зависит от места монтажа, и регулировать его, если и можно, то в очень небольших пределах. В продаже такой клапан может называться «кран поплавковый для ёмкостей».

Электрические датчики

Электрический датчик уровня жидкости (поплавковый), отличается от механического тем, что сам он воду не перекрывает. Поплавок, перемещаясь при изменении количества жидкости, воздействует на электрические контакты, которые включены в схему управления. На основании этих сигналов автоматическая система контроля принимает решение о необходимости тех или иных действий. В простейшем случае такой датчик имеет поплавок. Этот поплавок воздействует на контакт, через который происходит включение насоса.

В качестве контактов чаще всего применяют герконы. Геркон — это стеклянная герметичная колба с контактами внутри. Переключение этих контактов происходит под действием магнитного поля. Герконы имеют миниатюрные размеры и легко размещаются внутри тонкой трубки из немагнитного материала (пластик, алюминий). По трубке под действием жидкости свободно перемещается поплавок с магнитом, при приближении которого контакты срабатывают. Вся эта система устанавливается вертикально в резервуар. Меняя положение геркона внутри трубки, можно регулировать момент срабатывания автоматики.

https://youtube.com/watch?v=HFM-k0jItxM

Если нужно следить за верхним уровнем в резервуаре, то датчик устанавливают вверху. Как только уровень опустится ниже установленного, контакт замкнётся, насос включится. Вода начнёт прибавляться, и когда уровень воды дойдёт до верхнего предела, поплавок вернётся в исходное состояние, и насос отключится. Однако на практике такую схему применять нельзя. Дело в том, что датчик срабатывает при малейшем изменении уровня, вслед за этим включается насос, уровень поднимается, и насос отключается. Если расход воды из ёмкости меньше, чем подача, возникает ситуация, когда насос постоянно включается и отключается, при этом он быстро перегревается и выходит из строя.

Поэтому датчики уровня воды для управления насосом работают иначе. В ёмкости располагают минимум два контакта. Один отвечает за верхний уровень, он отключает насос. Второй определяет положение нижнего уровня, при достижении которого насос включается. Таким образом, значительно сокращается число пусков, что обеспечивает надёжную работу всей системы. Если разница уровней небольшая, то удобно использовать трубку с двумя герконами внутри и один поплавок, который их коммутирует. При разнице больше метра применяют два отдельных датчика, установленных на требуемых высотах.

Несмотря на более сложную конструкцию и необходимость схемы управления, электрические поплавковые датчики позволяют полностью автоматизировать процесс управления уровнем жидкости.

Если через такие датчики подключить лампочки, то их можно использовать для визуального контроля количества жидкости в резервуаре.

Обслуживание и ремонт поплавка

При условии соблюдения правил эксплуатации, поплавок для включения насоса будет работать долго и исправно. Если элемент применяется в условиях работы с чистой водой, то специального обслуживания он не требует. Если же поплавок используется при работе с грязной водой и большим количеством твердых фракций, то его, как и всю систему, необходимо промывать под струей чистой воды. Делать это необходимо не реже 1 раза в месяц. Таким образом, вы защитите деталь от прилипания к напорной трубе или к насосу.

В случае попадания воды внутрь поплавка, подгорания его контактов или нарушения целостности изоляции кабеля, все неисправные элементы нужно заменить, так как ремонту они не поддаются. Если из строя полностью вышел сам электронный поплавок, то менять его необходимо в специальных сервисных центрах.

Поплавковый выключатель в действии

Перед тем как подключить вновь приобретенный поплавковый выключатель к насосу, целесообразно убедиться в совместимости их технических характеристик. Элементарный способ настройки работы выключателя для электронасосов – внутри резервуара с водой.

Последовательная схема подключения поплавкового выключателя:

  1. Выполняется прикрепление специального грузила (из комплекта) к кабелю поплавка.
  2. На краю резервуара осуществляется надежная фиксация кабеля.
  3. Регулируется амплитуда свободного хода поплавка-переключателя для настройки наибольшего и наименьшего уровня, при достижении которого поплавок-переключатель сработает.
  4. К насосу поплавок-переключатель подключается в последнюю очередь.

Основные функции, выполняемые поплавковым выключателем:

  • Поплавок, подключенный к насосу, выполняющему задачу заполнения емкости, выполнит отключение при всплытии и подключение при достижении нижней отметки.
  • Для автоматической станции: включение при достижении верхней отметки уровня жидкости и отключение на нижней (достижении дна емкости).
  • Клапаны либо задвижки, имеющие сервопривод: выключатель даст сигнал к закрытию при нахождении в верхней позиции (полная емкость) и распахнет путь воде при достижении нижней позиции.
  • Диспетчерский пункт: мониторинг избытка и недостатка воды.

Возможно подведение двух насосных аппаратов к одному поплавку: функция первого насоса – наполнение резервуара в момент нижнего расположения поплавка, миссия второго – выкачивание воды в момент верхнего расположения. Схема эффективна лишь в случае бесперебойной подачи воды в резервуар. Некоторые варианты подключения выключателей для предотвращения насосов от «сухого хода».
