Как подобрать дюймовую (диаметр) гайку для болта? в магазине Ваш Дом в Красноярске. Большой выбор строительного инструмента, товаров для дома и хозяйственных товаров

Как отличить метрическую гайку от дюймовой?

К сожалению, отличить «на глазок» не удастся, так как американская резьба имеет тот же угол профиля 60°, что и метрическая стандарта ISO. Но есть различия в диаметре, шаге и в размере внешнего шестигранника. Несмотря на то, что их можно свинтить между собой, в соединении, как правило, наблюдается небольшой люфт, что делает метрический и дюймовый крепеж не взаимозаменяемым.

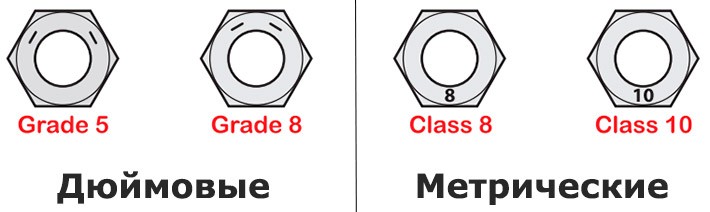

Можно их различить по маркировке классов прочности: у метрических — цифры, у дюймовых — линии.

Как отличить метрическую гайку от дюймовой

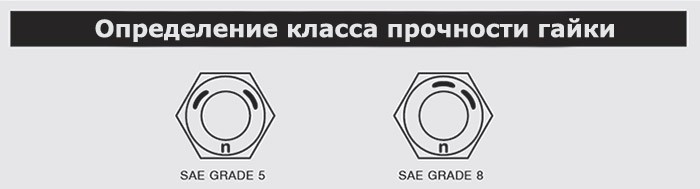

Маркировка класса прочности гаек с дюймовой и метрической резьбой

Но стальные детали низкой прочности не маркируются. Подробнее о маркировке читайте далее.

Как измерить дюймовую гайку?

Пример условного обозначения дюймовой гайки

В американском машиностроении самой распространенной является шестигранная гайка общего назначения, форма и габаритные размеры которой приведены в ASME B18.2.2 (аналог DIN 934, ISO 4032). Параметры резьбы соответствуют ANSI B1.1 с допуском по классу 2B, стандарт UTS (Unified Thread Standard), крупного (UNC) или мелкого (UNF) шага.

Пример условного обозначения: 1/4″ — 20 UNC, где:

  • 1/4″ – номинальный диаметр резьбы;
  • 20 – количество витков на дюйм;
  • UNC – унифицированная крупная (основная) резьба.

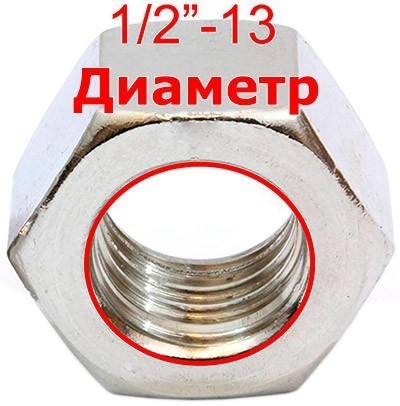

Измерение номинального диаметра резьбы гайки

Этот параметр обычно находится в пределах от 1/4″ до 3″ и обозначается дробным или целым числом в дюймах (не десятичным). Американские крепежные детали размером менее 1/4 дюйма обозначены целым числом от 0 до 10 (часто с предшествующим знаком # или №).

Самый простой способ определения номинального диаметра гайки – это измерение штангенциркулем наружного диаметра соответствующего ей болта (на который она навинчивается).

Если же мы просто измерим ширину ее отверстия, то получим наименьший внутренний диаметр профиля – d вн, который меньше, чем ее номинальный диаметр — d.

Например, для рассматриваемой гайки 1/4″ (1/4 дюйма = 6,35 мм), d вн. будет составлять 5,35 мм. Далее по справочным таблицам надо сопоставить его с наружным диаметром ответного болта. Это и будет искомый диаметр гайки.

Таблица 1. Соответствие внутреннего диаметра гайки наружному диаметру болта.

 Номинальный диаметр резьбы Внутренний диаметр гайки, мм Наружный диаметр болта
 UNC  UNF  мм  дюймы
 #1  1,5   1,55  1,854  0,073
 #2  1,5   1,9  2,184  0,068
 #3  2,1   2,15  2,515  0,099
 #4  2,35   2,4  2,845  0,112
 #5  2,65   2,7  3,175  0,125
 #6  2,85   2,95  3,505  0,138
 #8  3,5  3,5  4,166  0,164
 #10  4  4,1  4,826  0,19
 #12  4,65   4,7  5,486  0,216
 1/4″  5,35   5,5  6,35  0,25
 5/16″  6,8   6,8  7,938  0,313
 3/8″  8,25   8,5  9,525  0,375
 7/16″  9,65   9,9  11,112  0,438
 1/2″  11,15   11,5  12,7  0,5
 9/16″  12,6   12,9  14,288  0,563
 5/8″  14,05   14,5  15,875  0,625
 3/4″  17   17,5  19,05  0,75
 7/8″  20   20,4  22,225  0,875
 1″  22,25   23,25  25,4  1
 1 1/8″  25,65   26,5  28,575  1,125
 1 1/4″  28,85   29,5  31,75  1,25
 1 3/8″  31,55   32,75  34,925  1,375
 1 1/2″  34,7   36  38,1  1,5
 1 3/4″  40,4  —  44,45  1,75
 2″  46,3  —  50,8  2
 2 1/4″  52,65  —  57,15  2,25
 2 1/2″  58,5  —  63,5  2,5
 2 3/4″  64,75  —  69,85  2,75
 3″  71,7  —  76,2  3

Определение размеров болта

Если болты имеют метрическую резьбу на стержне, то в прилагающейся документации используется формат MDxPxL. Обозначение расшифровывается следующим образом:

  • M — указание метрической резьбы;
  • D — показатель диаметра изделия;
  • P — данные о шаге резьбы (виды отличаются, встречается мелкий, крупный, особо мелкий), при особо крупном значение не добавляется;
  • L — показатель длины метиза.

Все перечисленные параметры указываются в миллиметрах.

Для того, чтобы узнать тип и размеры какого-либо болта, потребуется определить его вид. Рекомендуется руководствоваться отечественными стандартами ГОСТ или европейским ISO. Также допускается применение немецкого DIN. После того, как тип будет известен, можно определять размеры.

Диаметр крепежного элемента определяется с помощью различных инструментов — штангенциркуль, шаблонная линейка, а также микрометр. При этом точность измерений контролируется калибрами типа “ПР-НЕ”. Название приспособления расшифровывается как “проход-непроход”. Первая часть при накручивании на болт не требует прикладывания усилий, вторую деталь невозможно закрутить совсем.

Для измерения показателя длины также применяется линейка или штангенциркуль. Если потребовалось узнать шаг резьбы, то для крепежного элемента используется специальный инструмент шагомер. При отсутствии нужного приспособления допускается замер расстояния между парой витков с применением штангенциркуля.

Инструмент подойдет и предоставит точные показатели только в том случае, если измеряется крупный диаметр резьбы. Более правильные параметры получаются в результате проверки нескольких витков вместо двух. Полученный результат необходимо разделить на количество витков, используемых для измерения.

Если число, полученное в результате проверки, совпадает с каким-либо значением резьбового ряда, то это является справочным значением и искомый шаг присутствует. Если измерение не принесло необходимого результата, то вероятно перед вами дюймовый тип резьбы. В таком случае потребуется дополнительное уточнение для точного определения шага.

Болты имеют определенные разновидности, которые определяются геометрической формой метиза. Поэтому методы измерения для каждой группы отличается. Различают 2 варианта:

  • с выступающей формой головки;
  • потайной вид головки.

Для определения длины крепежных элементов с выступающей головкой не требуется задействовать саму головку.

  • метизы с шестигранной головкой, соответствующие нормативам ГОСТ 7805-70, 7798-70, 15589-70, 10602-94;
  • варианты с уменьшенными размерами головки и шестью гранями, изготовленные по стандартам ГОСТ 7808-70, 7796-70, 15591-70;
  • крепежные элементы с высокой прочностью ГОСТ 22353-77;
  • высокопрочные метизы с шестью гранями и увеличенным размером под ключ ГОСТ Р 52644-2006;
  • болты, которые имеют шестигранную головку, а также дополнены направляющим подголовком ГОСТ 7811-70, 7795-70, 15590-70;
  • головка метиза уменьшена, имеет 6 граней и применяется для монтажа в отверстия из-под развертки ГОСТ 7817-80;
  • головка является увеличенной, также предусмотрен ус ГОСТ 7801-81;
  • рым-болт, соответствующий отечественному стандарту ГОСТ 4751-73;
  • варианты с полукруглой головкой увеличенных размеров, а также оснащенные квадратным подголовком ГОСТ 7802-81.

Если перед вами болт с потайной головкой, то потребуется измерять длину с учетом ее размеров:

  • шинные метизы ГОСТ 7787-81;
  • с потайной головкой, оснащенные усом и соответствующие нормативам ГОСТ 7785-81;
  • стандартный вариант с квадратным подголовком и потайной разновидностью головки ГОСТ 7786-81.

Для определения вида болта и соответствующего ему стандарта применяется размер головки. Например, “под ключ” для головок с шестью гранями, если болт оснащен цилиндрической головкой, то используется диаметр.

Как правильно определить размер дюймового болта

Если рассматривать различную документацию для дюймовых болтов, то встречается аббревиатура для обозначения конструкции в виде D”-NQQQxL. Расшифровывается она следующим образом:

  • D” — показатель диаметра резьбы, которая может быть указана как целое число, а также в формате дроби или номера, если метиз представлен с малым диаметром;
  • N — обозначение, сколько витков находится на одном дюйме;
  • QQQ — встречаются как 3, так и 4 буквы, которые означают дюймовую резьбу;
  • L — показатель длины крепежного элемента, также измеряется в дюймах.

Если вам потребовалось узнать резьбовой диаметр для дюймового болта, то необходимо полученные показатели разделить на 25,4 мм. Значение в результате соответствует дюймовому. Затем цифры сопоставляются с подходящим в таблице UNC.

Для точного определения шага резьбы метиза нужно посчитать число витков, расположенных на дюйме крепежного элемента. Облегчить задачу можно с помощью дюймового резьбомера.

Показатели длины по методу измерения практически не отличаются от метрического варианта. Единственная разница в том, что полученный результат обязательно делится на 25,4 мм. Число также сравнивается, как резьбовой диаметр, с данными в таблице.

Как узнать размер винта

Винт с метрической резьбой, как и соответствующие болты, имеет аббревиатуру MDxPxL. Расшифровка тоже не отличается от стандартной:

  • M — обозначается показатель метрической резьбы;
  • D — показатель диаметра метиза;
  • P — обозначение резьбы;
  • L — данные о длине крепежного элемента.

Прежде чем начать измерения, определите, к какому стандарту относится винт, а также ознакомьтесь с разновидностью метиза. Диаметр резьбы конструкции получается соответственно методу, который применяется для измерения болтов.

Всего насчитывается 4 группы крепежных элементов:

  • которые имеют выступающую головку;
  • полупотайные;
  • потайные;
  • головка у винта отсутствует.

Для каждого варианта используются соответствующие отечественные стандарты:

  • метизы, которые имеют головку в форме цилиндра и внутренний шестигранник, изготавливаются по ГОСТ 11738-84;
  • для крепежных изделий, оснащенных полукруглой головкой, применим ГОСТ 17473-80;
  • варианты с полупотайным типом головки соответствуют ГОСТ 17474-80;
  • если перед вами винт, оснащенный потайной головкой, то для него используется ГОСТ 17475-80;
  • установочная разновидность, которая отличается от других наличием прямого шлица, регулируется несколькими стандартами — ГОСТ 1476-93, 1477-93, 1478-93, 1479-93;
  • метизы, относящиеся к категории установочных, для которых применяется шестигранник, соответствуют ГОСТ 8878-93, 11074-93, 11075-93;
  • менее распространенные метизы с квадратным типом головки производят по стандартам ГОСТ 1482-84, 1485-84.

Размеры болтов и гаек

Все механизмы в конструктивных элементах имеют определенные виды болтовых соединений. Информация по соединению производителем указывается в технической, а также – сопроводительной документации. Однако потребители доступ к такой документации могут иметь не всегда, что объясняется множеством факторов. Как тогда быть? Быстро и точно определить размеры болтов и гаек в данном случае можно:

  • При наличии образца следует его внимательно осмотреть. Часто маркировка указывается не только в документации, но и на поверхности изделия. Это облегчает процесс подбора крепежа. Однако бывает, что болты повреждены и информация, указанная на головке не читабельна.
  • Обратиться можно к специалистам, которые моментально подберут по образцу новый крепеж требуемого размера.
  • Выполнить замеры самостоятельно. Отметим, что ключевыми характеристиками являются габаритные значения, а также шаг резьбы, диаметры болтов. Основные технические параметры болтов знать необходимо, поскольку это позволит правильно определиться с выбором размера инструмента.
  • Для проведения измерений размера головки можно воспользоваться штангенциркулем. Он позволяет точно определить расстояние, которое образуется между гранями шляпки. Полученные значения при измерении следует перенести на миллиметровую ленту.
  • Определяя размеры под ключ, следует уделить внимание длине рассматриваемого крепежного элемента. Его можно измерить при помощи канцелярской линейки. Измеряется расстояние от нижней части головки до фаски.
  • Для определения диаметра болта рекомендуется воспользоваться микрометром, шаблонной линейкой. Специалисты рекомендуют применять именно шаблон, поскольку с его помощью измерения проводятся максимально точно и быстро.
  • Используя штангенциркуль, предоставляется возможность точно определить шаг резьбы, в данном случае рассматривается расстояние между отдельными витками, но такой вариант измерений подходит для больших по размеру изделий. Если требуется узнать параметр шаг мелкой детали, берется сразу 10 витков, измеряется расстояние, полученный результат делится на десять. Отметим, что существуют болты м10, размеры которых указываются в дюймах (1 дюйм = 25,4 мм). Но традиционными на рынке СНГ считаются размеры по ГОСТу.

tip-rezbi

tablica-standartnih-razmerov-boltov

Справиться с данным вопросом чаще всего сложностей не возникает, но все же если имеются сомнения, то правильным будет обратиться за помощью к специалисту, который поможет разобраться с крепежными элементами.

Болты и гайки

Не стоит забывать, что болты и гайки состоят из металла, а значит, они подвержены коррозии. И если сейчас открутить колесо нетрудно, это не значит, что в следующий раз из-за прикипания болт не сорвётся и не сломается. Поэтому при сезонной смене шин обращают внимание не только на состояние шин и дисков, но и на отсутствие коррозии на крепёжных элементах.

А ещё из-за нагрузки или вибраций, особенно если не пользоваться динамометрическим ключом, резьба на крепёжных элементах может растянуться. А это чревато поломкой крепёжного элемента в самый неподходящий момент или же плохим креплением колеса к ступице. Поэтому с моментом зажатия лучше не переусердствовать.

Да и шиномонтаж лучше доверить профессионалам, которые точно заметят недочёты на элементах крепления и своевременно посоветуют их заменить. Они же помогут выбрать новые элементы крепления. Если выбирать самостоятельно, нужно учитывать как минимум два параметра. Первый — длина резьбы, её диаметр и шаг. Его регламентирует производитель автомобиля. Второй параметр — форма привалочной поверхности: конус, сфера, плоская шайба (пресс-шайба). Его регламентирует производитель диска.


Ошибка в выборе форм-фактора болта или гайки может вылиться в нежелательные последствия. Неплотное прилегание крепёжного элемента к диску может привести к его разрушению или же к тому, что шпильку или болт попросту срежет во время движения на высокой скорости.

Что собой представляют колесные крепления для литых дисков

Разновидности крепежа для литых дисков

Болты для литых дисков требуются в случае замены дисков. Ширина и глубина колодцев на различных моделях отличается. Колесный крепеж осуществляется двумя типами метизов. Выбор крепежа зависит от конструкционных характеристик авто.

Подбор колесных гаек и болтов по марке авто

Сортировать:
  • по популярности
  • по цене
  • Артикул 129905
  • Код производителя N19ECN34C
  • Бренд Ellis

Гайка оцинкованная колёсная Ellis конусная, закрытая, M14x1.5. Высота гайки 34. Ключ 19.

  • Артикул 129910
  • Код производителя N19ECN34CST08
  • Бренд Ellis

Гайка Ellis конусная, чёрная, закрытая M14x1.5. Высота гайки 34. Ключ 19.

  • Артикул 132319
  • Код производителя N19ECN25O
  • Бренд Ellis

Гайка Ellis оцинкованная конусная, открытая M14x1.5. Высота гайки 25. Ключ 19.

  • Артикул 132295
  • Код производителя N19ECN41C
  • Бренд Ellis

Гайка Ellis конусная, цинковое покрытие, закрытая M14x1.5. Высота гайки 41. Ключ 19.

  • Артикул 132293
  • Код производителя N21ECN34C
  • Бренд Ellis

Гайка оцинкованная колёсная Ellis конусная, закрытая, M14x1.5. Высота гайки 34. Ключ 21.

  • Артикул 138686
  • Код производителя 210444 Z
  • Бренд Chinafix

Гайка под внутренний ключ-звездочку — 10 граней M12x1.25 оцинкованная. Высота гайки 36.

  • Артикул 138672
  • Код производителя 400044Z
  • Бренд Chinafix

Гайка конусная M12x1.25 оцинкованная. Высота гайки 18. Ключ 19.

  • Артикул 132299
  • Код производителя 401444Cr
  • Бренд Chinafix

Гайка Chichi конусная, хромированная, закрытая M12x1.25. Высота гайки 35. Ключ 19, короткая грань

  • Артикул 132296
  • Код производителя 801444Cr
  • Бренд Chinafix

Гайка Chichi конусная, хромированная, закрытая M12x1.25. Высота гайки 35. Ключ 19.

  • Артикул 132316
  • Код производителя N19ACN25O
  • Бренд Ellis

Гайка Ellis оцинкованная конусная, открытая M12x1.25. Высота гайки 25. Ключ 19.

  • Артикул 129908
  • Код производителя N19ACN34CST08
  • Бренд Ellis

Гайка Ellis конусная, чёрная, закрытая M12x1.25. Высота гайки 34. Ключ 19.

  • Артикул 129903
  • Код производителя N19ACN34C
  • Бренд Ellis

Гайка оцинкованная колёсная Ellis конусная, закрытая, M12x1.25. Высота гайки 34. Ключ 19.

  • Артикул 138690
  • Код производителя 724844 Cr
  • Бренд Chinafix

Гайка хромированная M12X1,25 высота 47 мм, прессшайба, D=18,5мм. Ключ 21.

  • Артикул 132241
  • Код производителя N21BCN34C
  • Бренд Ellis

Гайка оцинкованная колёсная Ellis конусная, закрытая, M12x1.5. Высота гайки 34. Ключ 21.

  • Артикул 174251
  • Код производителя N21BCN34CST08
  • Бренд Ellis

Гайка колёсная Ellis конусная, закрытая, M12x1.5. Высота гайки 34. Ключ 21, чёрная.

  • Артикул 132307
  • Код производителя D9/X
  • Бренд Bimecc

Гайка Bimecc, закрытая M12x1.25. Ключ 21.

  • Артикул 132305
  • Код производителя 601144 Cr
  • Бренд Chinafix

Гайка Chichi без бурта, хромированная, закрытая M12x1.25. Высота гайки 25. Ключ 19.

  • Артикул 132322
  • Код производителя D96
  • Бренд Bimecc

Гайка Bimecc конусная, открытая M12x1.25. Высота гайки 23. Ключ 17.

  • Артикул 132306
  • Код производителя 601145 Cr
  • Бренд Chinafix

Гайка Chichi без бурта, хромированная, закрытая M12x1.5. Высота гайки 25. Ключ 19.

  • Артикул 183213
  • Код производителя NS0ECN37OST08
  • Бренд Ellis

Гайка NS0ECN37OST08 (N603b), M14x1.5

Затрудняетесь с выбором?

Задайте нам вопрос

Виды крепежей

Гайки с болтами

Вот какие виды крепежных элементов нужны для литых дисков:

  1. Болты – металлические стержни, имеющие винтовую резьбу на конце. Применяются для соединения разъемных элементов.
  2. Гайки – детали округлой формы, предназначенные для скрепления элементов путем накручивания металлической плашки на резьбовые шпильки.

Для производства изделий используют стальные, алюминиевые или титановые сплавы.

Высокими показателями качества отличаются титановые болты. Черные болты для литых дисков производят из стали с добавлением молибдена или стали с хромированным или никелевым покрытием.

Технология измерения размеров шпилек

Шпильки, как и другие метизы, отличаются наличием метрической резьбы, поэтому имеют соответствующую аббревиатуру MDxPxL. Расшифровка тоже не отличается от предыдущих крепежных элементов:

  • M — буквой обозначается метрическая резьба метиза;
  • D — применяется для указания диаметра;
  • P — разновидность шага, показатель в миллиметрах;
  • L — данные о длине рабочей части конструкции.

Вид измерения выбирается в соответствии с подходящим нормативом ГОСТ, а также типом шпильки. Всего существует 2 больших группы для определения принадлежности метиза:

  • конструкции, которые используются для монтажа в гладкие отверстия;
  • крепежные элементы с концом, который завинчивается в отверстие.

В первом случае рабочая часть представлена по всей длине метиза, во втором случае используется только хвостовик, при этом конец для закручивания не учитывается.

Шпильки, как и другие метизы, производят по стандартам:

  • метизы с резьбой DIN 975;
  • размерный вариант, соответствующий DIN 976-1;
  • конструкции, предназначенные для установки в гладкие участки, регулируются ГОСТ 22042-76, 22043-76;
  • метизы для создания фланцевого прочного соединения ГОСТ 9066-75.

Также есть другие варианты, которые отличаются закручиваемым концом и показателем длины. Для них применяются прочие нормативы ГОСТ.

Как сделать правильный выбор

Чтобы правильно выбрать гайки для дисков, следует определиться с параметрами:

  • Материал (сталь, титан, алюминий).
  • Шаг резьбы.
  • Покрытие.
  • Диаметр (хром, никель, цинк).
  • Соответствие колодца посадочному месту.

Новые изделия покупают с учетом года выпуска авто, типа дисков и транспортного средства. Владельцы американских и японских автомобилей всегда пользуются гайками для крепления колеса. В остальных случаях возможно применение болтов.

Для оформления машины в стиле спорт выпускают специальные облегченные элементы

На заметку!

 Можно использовать такие же гайки, которые установил на автомобиль завод. Достаточно узнать номер артикула детали.

Используйте гайки и болты одинаковой прочности и материала

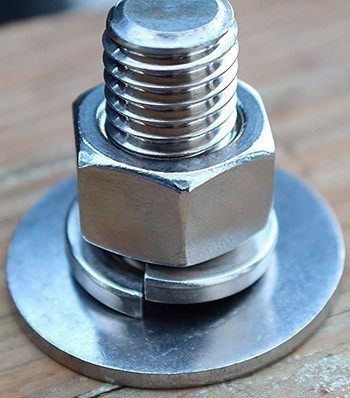

Дюймовая гайка, болт и шайба

Важным фактором, который влияет на надежность и долговечность соединения, является совместимость болтов и гаек по прочности и материалу. Гайка по стойкости к нагрузке должна быть равной болту или даже прочнее его. То есть более прочную гайку можно использовать с более слабым болтом, но не наоборот. Например, гайка 8-го класса приемлема для использования с болтом 5-го и 8-го класса.

Классы прочности дюймовых гаек

Механические свойства дюймовых шестигранных гаек описаны в стандарте SAE J995, который охватывает материалы, методы производства, механические свойства и требования к испытаниям. Их прочность измеряется в psi (фунт-сила на квадратный дюйм).

Для преобразования величин используют значения:

  • 1000 psi (Ibf/in²) = 6,8948 МПа
  • 1 МПа = 145, 038 PSI (Ibf/in²)

К примеру, термически обработанные высокопрочные болты, изготовленные из среднеуглеродистой стали, обычно имеют прочность 120.000 psi или 827 МПа. Для работы с ними необходимо использовать гайки с пределом прочности не менее 120.000 psi или на 20% выше.

Если болт окажется прочнее, то разрушение резьбового соединения при превышении момента затяжки произойдет не по его стержню, а из-за срыва резьбы более слабой гайки. Если разрыв ножки происходит внезапно и легко может быть выявлен, то срыв резьбы труднее заметить, и частично разрушенное резьбовое соединение может в любой момент выйти из строя.

Твердость шайб также нельзя упускать из виду. Использование термически необработанных шайб с высокопрочными крепежными изделиями может привести к потере момента затяжки, так как их шестигранный профиль со временем может продавить шайбу.

Идентифицировать класс прочности стальной дюймовой гайки можно по маркировке на ее торцевой поверхности. Требования к маркировке изложены в SAE J995 и наглядно продемонстрированы на рисунке ниже:

Маркировка класса прочности дюймовых гаек

Маркировка класса прочности дюймовых гаек

 SAE классы  Маркировка
 2  Не маркируется
 5  Две окружные линии, расположенные на расстоянии 120°
 8  Две окружные линии, расположенные на расстоянии 60°

Класс 2 (Grade 2) – самые распространенные гайки общего применения из низкоуглеродистой или среднеуглеродистой метизной стали, например, С1010. Их прочность и цена невысоки. Соответствуют аналогам ISO/DIN класса прочности 4 или 5.

Класс 5 (Grade 5) – класс средней прочности для деталей из среднеуглеродистой стали (С1020, С1035, С1045), которые могут закаливаться до достижения требуемых прочностных свойств. Соответствует аналогам ISO/DIN класса прочности 8.

Класс 8 (Grade 8) – высокопрочные гайки из легированной стали (4140, Cr42Mo), предназначенные для ответственных строительных проектов и тяжелых нагрузок. В процессе производства обязательно подвергаются закаливанию. Соответствуют аналогам ISO/DIN класса прочности 10.

Таблица 3. Стойкость к нагрузке и требования к твердости гаек (HEX NUTS)

 SAE классы  5  8
 Резьба  UNC  UNF  UNC  UNF
 Контрольная нагрузка (psi)  120.000  109.000  150.000  150.000
 Твердость (HRC)  32 MAX  32 MAX  26-34  26-34
 Размер гайки, дюйм  5/8  27.100  27.900  33.900  38.400
 3/4  40.100  40.700  50.100  56.000
 7/8  55.400  55.500  69.300  76.400
 1  72.700  74.000  90.900  101.900

Допустимая (пробная, контрольная) нагрузка (Proof Load Stress) установлена стандартом SAE J995. Она определяется как максимальное растягивающее усилие, которое может быть приложено к ответному болту и не приведет к пластической деформации. Пробная нагрузка обычно составляет 85-95% от предела текучести крепежа.

Совместимость болта и гайки по материалу не менее важна, чем их прочностная совместимость. Они производятся из широкого спектра материалов: от обычной стали до нержавейки, цветного металла, титана, пластиков. Метизные стали дополнительно делятся на различные марки, химический состав которых придает крепежу определенные свойства, коррозионную стойкость, хрупкость, пластичность и т. д. При замене гайки она должна соответствовать оригиналу по материалу и по виду защитного покрытия. Только при правильном подборе резьбовой пары можно рассчитывать на долговечность болтового соединения.

Статьи по теме:

  • Как подобрать дюймовый болт взамен сорванного?
  • Как определить класс прочности дюймовых и метрических болтов?

Все о крепеже     Обновлено: 13.07.2021 13:48:24

Максим

Очень крутая статья

28.01.2021 17:36:24

Источник: http://krepcom.ru:443/blog/vse-o-krepezhe/kak-podobrat-dyuymovuyu-gayku-dlya-bolta/

Разновидности гаечных ключей: как определить подходящий

Есть несколько видов и размеров гаечных ключей, которые подходят под конкретные гайки. Рассмотрим наиболее востребованные:

  1. Открытый. У гаечных ключей с открытым зевом оба конца открыты. Зазоры имеют U-образную форму разного размера. Эти ключи подходят для закручивания гаек в труднодоступных местах.
  2. Коробчатый. Противоположный вариант открытых моделей, поскольку у них оба конца замкнуты. На концах есть петли. В отличие от гаечных ключей с открытым зевом, кромки накидных ключей не закругляются.
  3. Комбинированный ключ имеет характеристики обоих гаечных ключей с открытым зевом и накидных ключей. Он имеет открытый конец с одной стороны и замкнутый с другой Этот инструмент удобен тем, что вы можете закрутить гайки на болт, используя торцевой конец, а затем разъединить их открытым концом. Исходя из этого, размеры с обеих сторон не отличаются.
  4. Разводной ключ – это гаечный ключ с открытым зевом. Рабочая сторона только одна. Вы можете отрегулировать ее по размеру гайки. Разводной ключ имеет подвижную нижнюю часть для установки гаечного ключа под гайки и болты. Такой ключ не подойдет для работы в узких промежутках.
  5. Торцевой ключ полностью надевается на гайку или болт. Используется с помощью специальной ручки. Для этого в конструкции есть встроенный шарнир.
  6. Шестигранный ключ. Конец ключа для болтов может быть Т-образной или L-образной формы. По своему принципу работу он напоминает отвертку. Легкий и удобный в применении инструмент востребован при закручивании гаек, болтов.
  7. Трещотка. Наилучший инструмент для функциональной работы в ограниченном пространстве. Подобно торцевым ключам, она сочетает в себе металлическую ручку с храповым механизмом, который устанавливается на головку. После одного поворота снимается ручка и устанавливается заново.
  8. Гаечный ключ со спицами — это гаечный ключ с открытым зевом. Он используется для установки определенной силы натяжения на спицы колеса. Поэтому у них должны быть маленькие ручки, чтобы поместиться в небольшом пространстве между спицами.
  9. Пневматический ударный ключ работает от электричества или сжатого воздуха. Этот тип торцевого ключа обеспечивает высокий крутящий момент для процесса затяжки или отвинчивания.

Гаечный ключ подбирается по размеру болта или гайки. Если приходится работать с гайками нестандартных размеров, придется заказывать индивидуальные гайки по чертежам под конкретный размер резьбы. При этом изделия должны соответствовать ГОСТ.

Помощь в подборе крепежа

Чтобы получить профессиональную консультацию при подборе крепёжных элементов, обращайтесь к специалистам магазинов «Автосеть» по адресам:

  • Минск, ул. Радиальная, 40/2;
  • Минск, ул. Уманская, 54/1;
  • Минск, ул. Промышленная, 2/1;
  • Минск, ул. Д.Сердича, 11;
  • Брест, ул. Янки Купалы, 19;
  • Бобруйск, ул. Ульяновская, 40;
  • Витебск, пр-т Московский, 35;
  • Гомель, ул. Барыкина, 321а;
  • Гродно, ул. Победы, 17В;
  • Могилев, ул. Строителей, 21;
  • Мозырь, пер. 1-й Берёзовый, 16г;
  • Полоцк, ул. П.Бровки, 57.

Бесплатно доставляем шины и диски по всей Беларуси.

Телефоны:
+375 (29) 686-86-86 (A1)
+375 (33) 686-86-86 (МТС)
+375 (25) 686-86-86 (Life)

По данным Международного агентства MASMI Research Group, компания «Автосеть» — лидер шинного рынка Беларуси за 2018 год.

* на правах рекламы

Материалы болтов и гаек

Выбор подходящего материала для конкретного применения жизненно важен. Это связано с тем, что гайки используются для различных тяжелых и легких применений, поэтому материалы должны быть выбраны соответствующим образом. Гайка из стали, а не из алюминия, может сильно влиять на качество и долговечность соединения, которое он образует. Другие факторы, такие как наличие коррозионных компонентов, а также структурная стабильность, могут влиять на эффективность материала.

Материалы болтов и гаек | Какие гайки и болты нужны для литых дисков

Наиболее используемый материал благодаря высокой пластичности и прочности на растяжение и долговечности — сталь, стоит недорого и широко доступна. Доступны в различных сплавах для обеспечения различной степени прочности для различных применений. Сплав, который смешивает атрибуты низкоуглеродистой стали и конкретных количеств хрома и никеля.

Хром из нержавеющей стали делает его устойчивым к коррозии. Низкое содержание углерода обеспечивает защиту от затвердевания. Мартенситная нержавеющая сталь прочная и долговечная и может быть усилена посредством применения тепла, но обеспечивает низкую коррозионную стойкость. Аустенитная нержавеющая сталь является наиболее распространенным видом нержавеющей стали. Он состоит из высоких уровней никеля и хрома и, следовательно, обеспечивает превосходную стойкость к коррозии. Такая нержавеющая сталь также может выдерживать значительные нагрузки без трещин.

Материалы болтов и гаек | Какие гайки и болты нужны для литых дисков

Отделки, нанесенные на основной металл болта, повышают долговечность и коррозионную стойкость материала. Черная оксидная отделка не увеличивает размеры винта и обрабатывается черной ржавчиной. Он в основном используется для эстетических целей. Хромированное покрытие — яркая, отражающая, декоративная и очень прочная. Он применяется при электропитании. Оцинкованные покрытия действуют как жертвенный анод, защищающий лежащий в основе металл. Он применяется как мелкая белая пыль. Другие покрытия, такие как гальванизация и фосфатирование, являются общими для конкретных типов оборудования, например, винтов, предназначенных для ограждений или оконных приложений.

Какие гайки и болты нужны для литых дисков

4

(80%)

7

проголосовало

Последствия от другой разболтовки

Применять несоответствующие болты опасно в первую очередь для безопасности. При разболтовке происходит осевое смещение всего колеса относительно ступицы. На высокой скорости колесо крутится неравномерно, машину будет трясти, что сопровождается биением в руль.

При монтаже колес автолюбители часто сталкиваются с такой проблемой, как несоответствие диаметра крепежей. В этом случае подойдут болты-эксцентрики с подвижной конусной частью, что позволит устранить несоответствия в размере.

Болты секретки для литых дисков

Секретки с ключами

Секретные болты для литых дисков – еще один подвид. Если установить секретки, автомобильные покрышки будут защищены от хищений. Обыкновенным гаечным ключом колесо демонтировать не получится. Для раскручивания секреток понадобится ключ, который идет с ними в одном наборе.

Подбирая крепежи на колеса, следует помнить, что литые изделия отличаются относительно большой толщиной. Соответственно, для них подбираются болты большей длины, чем для штампованных дисков.

Нет. Требуются дополнительные ответы. Сейчас спрошу в комментариях.

38.14%

Частично.  Еще остались вопросы. Сейчас отпишусь в комментариях.

16.74%

Проголосовало: 430

Оцените полезность статьи, нам будет приятно 🙂

Рейтинг
( 1 оценка, среднее 5 из 5 )
Загрузка ...
Лазерные станки
