Пескоструйный пистолет — назначение и применение инструмента для компрессора + Видео

Простейшая пескоструйная насадка для воздушного компрессора своими руками

Материалы:

  • вентиль для камеры;
  • пластиковая бутылка с широким горлышком объемом 0,5-1 литр;
  • продувочный пистолет;
  • пистолет для подкачки шин.
Простейшая пескоструйная насадка для компрессора своими руками

Простейшая пескоструйная насадка для компрессора своими руками

Шаг 1: Снимаем сопло

Я купил распылитель с двумя разными соплами. Самое короткое было уже прикручено на место, поэтому я просто снял его пассатижами и заменил на сопло большего размера.

Устройство и схема пескоструйного пистолета

Собственноручно рассматриваемый вариант пескоструя можно смастерить на основе 2 вариантов конструкционных схем, что отличаются одна от другой процессом подачи абразива в выходной канал. В то же время для их реализации потребуется практически один и тот же набор комплектующих.

Конструкция подобного приспособления будет отличаться хорошей производительностью и низкой ценой. Схема его работы будет следующей: абразив, которым обычно является просеянный мелкофракционный песок, под действием потоков воздуха, формируемых компрессором, по шлангу армированного типа идет на сопло и попадает через отверстие в нем на обрабатываемую поверхность. Благодаря высокому давлению воздухопотока частицы песка получают большую энергию кинетического типа, что и является причиной эффективности осуществляемых действий.

Пистолет, применяющийся для подобной обработки, автономно не функционирует. С помощью специальных шлангов он должен быть соединен с компрессором, где формируется высокое давление воздуха. Кроме того, существует необходимость обеспечения пескоподачи в пистолет из отдельной емкости.

Чтобы такой самодельный пистолет исправно работал, должна быть создана техническая система, основу которой будут составлять компрессор, дозаторы и другие элементы. А также серьезное внимание потребуется уделить качеству песка, который должен предварительно просеиваться при помощи сита и вычищаться от всего лишнего. Песок должен состоять из заданных по размеру фракций. Если не соблюсти эти требования, то с большой вероятностью сопло пистолета попросту засорится, поэтому устройство работать нормально не сможет.

На выходе такой пескоструй должен создавать поток воздушно-абразивной смеси. В то же время напорная схема применяется для подачи абразива при помощи давления в патрубок выпуска, где он перемешивается с воздушными потоками, создаваемые компрессором. Бытовой эжекторный пескоструй применяет принцип Бернулли для формирования вакуума в области забора абразива. А последний попадает в смесительную емкость.

Чертежи и схемы пескоструев, дающие возможность создать такой аппарат самостоятельно, могут иметь самые разные варианты.

По этой причине следует рассматривать основные принципы, благодаря которым создается устройство такого типа.

Принципы действия пескоструйного аппарата и область его применения

Простой принцип действия песка как мощного абразива известен всем. Мельчайшие частицы, попадающие на рабочую поверхность под давлением, срывают все слои краски, налёта, ржавчины. Задача пескоструйки состоит как раз в том, чтобы направить абразив в нужном направлении и обеспечить необходимое давление для выполнения работы. Давление обеспечивается воздушным компрессором.

Изготовить компрессор самостоятельно слишком сложно, поэтому его придётся приобрестиИзготовить компрессор самостоятельно слишком сложно, поэтому его придётся приобрести

К сведению! Для пескоструйной машины потребуется компрессор мощностью не менее 3 кВт и производительностью 500 л/м.

Можно использовать пескоструйный аппарат с водой – она заменит воздух, а вместо компрессора можно использовать мойку высокого давления. Для того чтобы песок поступал в магистраль, ёмкость аппарата должна иметь правильный угол наклона стенок, как в песочных часах.

Принцип работы пескоструйного аппарата в обучающем видео

Как на практике происходит очистка поверхностей пескоструйным аппаратом напорного типа, демонстрируется в следующем видеоматериале:

С помощью такого устройства можно чистить не только металл от следов коррозии. Регулируя напор поступающего абразива, вы легко снимете со стен и пола старую краску или побелку, приведёте в порядок деревянный забор, матируете поверхность.

Шаг 2: Устанавливаем переходник

Чтобы распылитель работал так, как нам нужно, установите переходник с наружной на внутреннюю резьбу. Я использовал переходную муфту 1 см, и обмотал ее тефлоновой лентой. Ленту нужно намотать по часовой стрелке, чтобы место соединения не пропускало абразив. Для затягивания муфты я также использовал пассатижи.

Работа пескоструйной машины

Главный принцип работы данного машины — выпускание расходного вещества вместе с воздухом или жидкостью под немалым давлением. Все это работает благодаря компрессору и трубкам, которые доставляют воздух или жидкость.

Абразивный материал выходя из пескоструя с легкостью снимает верхний слой поверхности, с которой Вы работаете.

Что понадобится

  • баллон из-под фреона, газовый или огнетушитель;
  • сифон;
  • односторонний регулирующий клапан;
  • армированный резиновый шланг;
  • газовый шланг;
  • компрессор мощностью 5 л. с.;
  • дрель;
  • сварочный аппарат.

Вариант пескоструйного аппарата из огнетушителя

Схема аппарата из огнетушителя аналогична устройству, собранному своими руками из баллона.

Для герметизации верха огнетушителя на токарном оборудовании следует заранее изготовить заглушку. На нее надевается уплотняющее резиновое кольцо, деталь вкручивается в верхнюю горловину противопожарного прибора. Имеющееся отверстие предназначено для засыпания песка.

На следующем этапе изготовления пескоструйного аппарата своими руками просверливаются отверстия: на корпусе недалеко от верха и в днище. Места предварительно очищаются от заводской краски, в отверстия ввариваются по сгону. К нижней части огнетушителя привариваются ножки, для изготовления которых можно использовать круглый пруток или арматуру.

Пескоструй из огнетушителя

Для облегчения закручивания и откручивания к заглушке приваривается вороток. После сборки и установки системы фитингов изготовленный пескоструй готов к использованию.

Шаг 3: Вырезаем заготовку топорища

После установки сопла на распылитель, зажмите его не слишком сильно в настольных тисках. Затем отрезаем примерно 1,3 см длины сопла шлифмашинкой с отрезным диском. Я убрал где-то 0,6-1 см длины. Это поможет вам сэкономить абразив. Если вы используете шлифмашинку с отрезным диском, а не напильник, отмерьте снимаемую длину очень тщательно, так как диск обязательно захватит лишнего.

Изготовление пескоструя

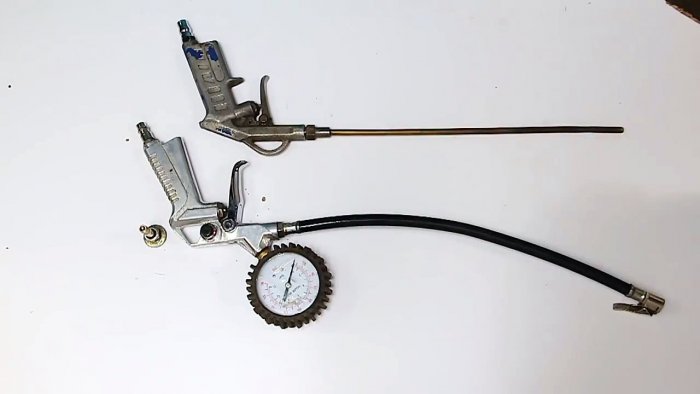

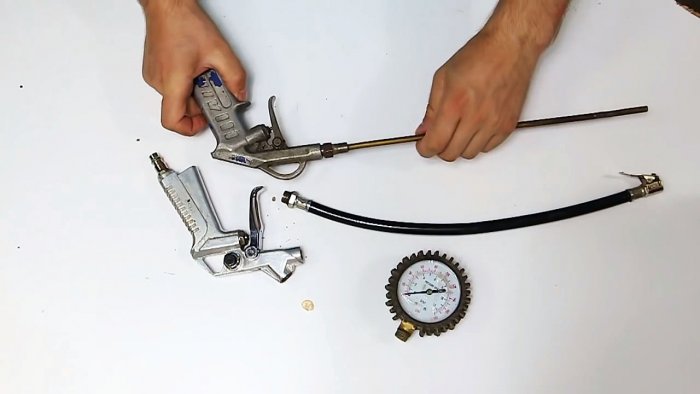

В основе самоделки будут использоваться продувочный пистолет и пневмопистолет для подкачки шин, которые поставляются в комплекте с любым компрессором. При этом испортить придется только длинную трубку продувочного пистолета. Данная деталь продается отдельно и стоит около 1 доллара, поэтому ее потеря не будет проблемой. Нужно снять из пневмопистолета для подкачки шин манометр и гибкий шланг. Вместо последнего ввинчивается трубка от продувочного пистолета. Гибкий шланг переставляется на выходное отверстие манометра.

Простейшая пескоструйная насадка для компрессора своими руками

Простейшая пескоструйная насадка для компрессора своими руками

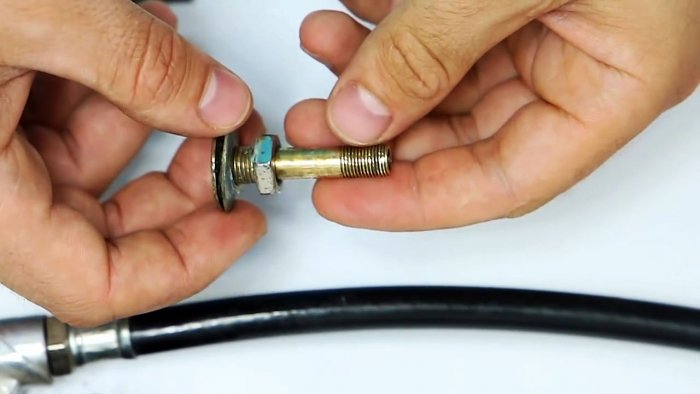

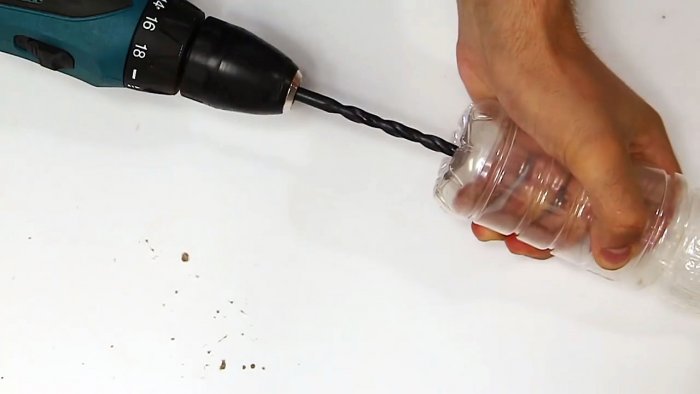

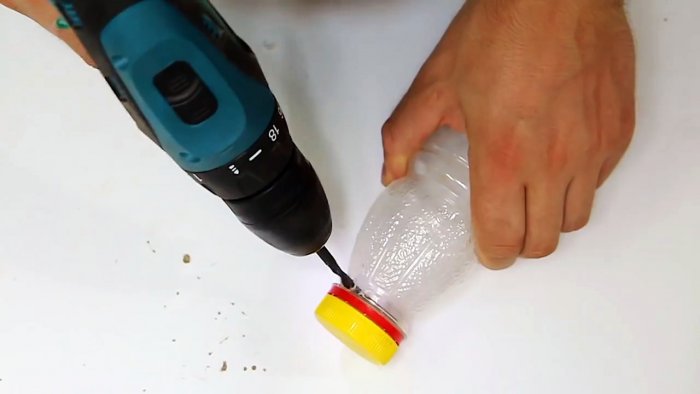

В пластиковой бутылке просверливается горловина ниже крышки и делается отверстие в дне, в которое вставляется вентиль.

Простейшая пескоструйная насадка для компрессора своими руками

Простейшая пескоструйная насадка для компрессора своими руками

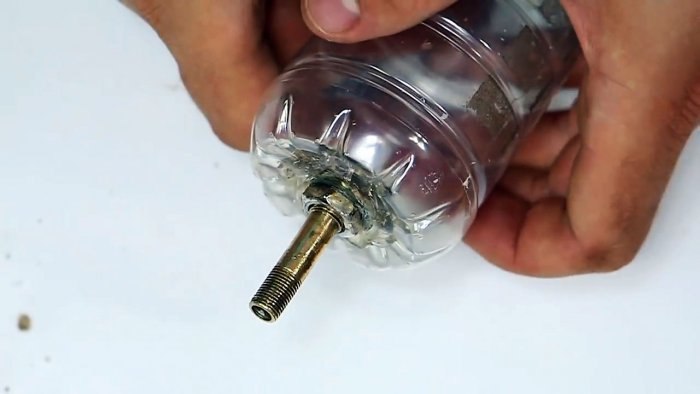

Чтобы его нормально затянуть, следует перед накручиванием прижимной гайки нанести немного термоклея. Тот послужит в качестве прокладки и даст дну необходимую жесткость.

Простейшая пескоструйная насадка для компрессора своими руками

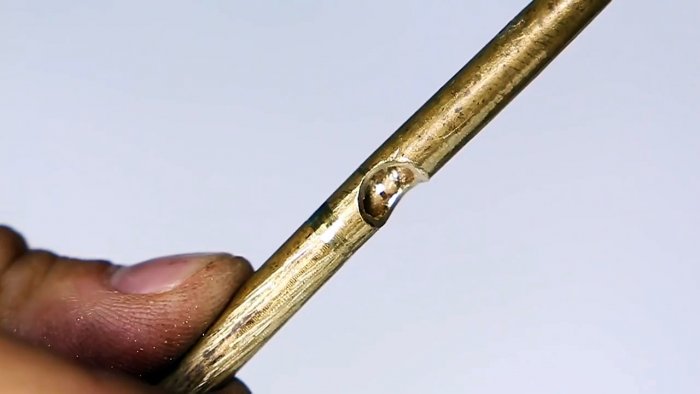

Далее используя круглый напильник нужно пропилить в продувочной трубке выходное окно. Затем она пропускается через отверстия горловины бутылки. За счет того, что они меньшего диаметра, трубка входит без зазоров и стык получается герметичным. Нужно, чтобы пропил оказался внутри бутылки и был направлен в сторону ее дна.

Простейшая пескоструйная насадка для компрессора своими руками

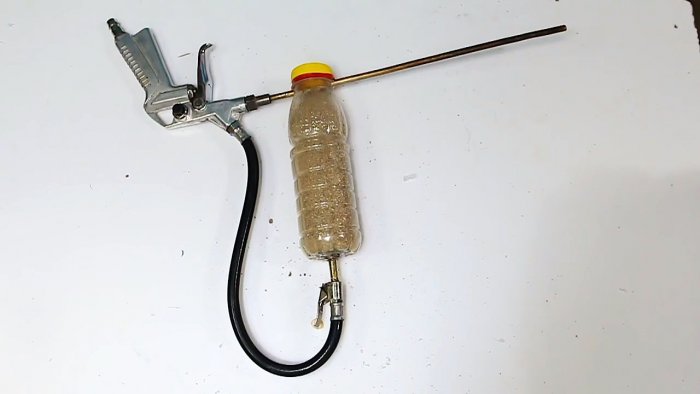

Через горловину в бутылку засыпается песок и она закрывается. Затем к пистолету присоединяется шланг от компрессора.

Простейшая пескоструйная насадка для компрессора своими руками

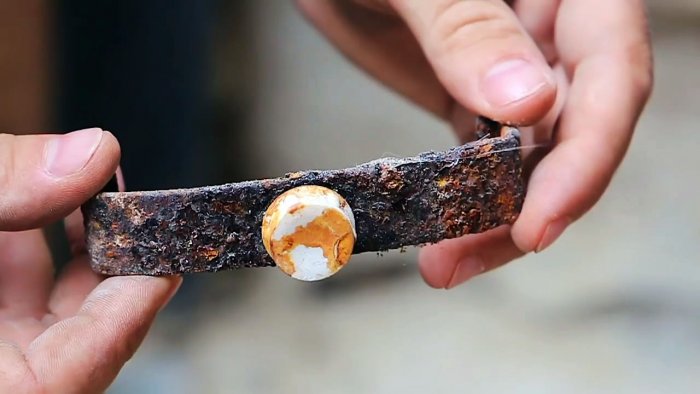

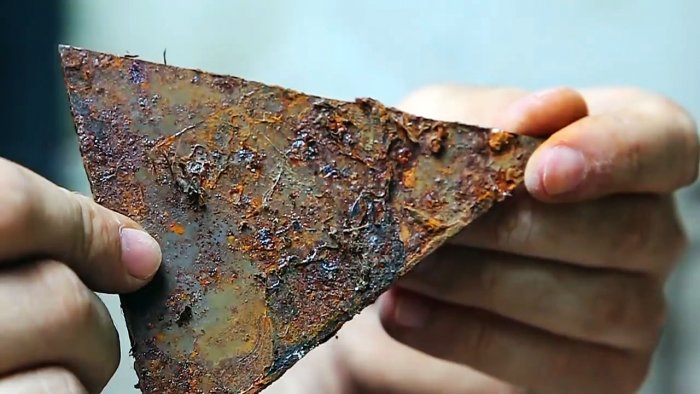

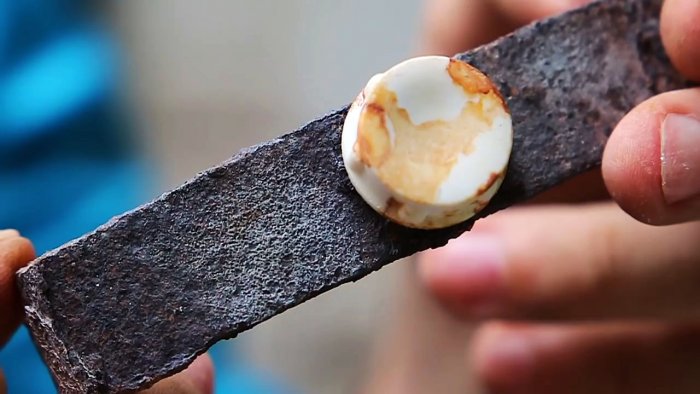

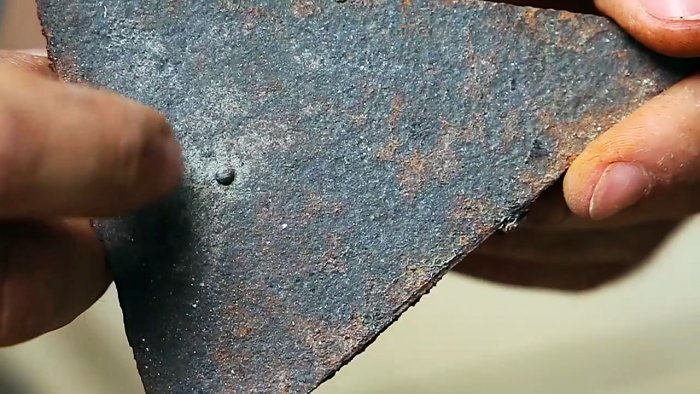

При нажатии рычага подачи воздуха тот будет выходить одновременно сквозь продувочную трубку и бутылку. Под давлением песок начнет выдавливаться внутрь трубки, откуда подхваченный основным потоком будет вылетать с высокой скоростью. Направляя струю песка на различные поверхности можно снимать с них ржавчину, краску, патину или налет.

Простейшая пескоструйная насадка для компрессора своими руками

Простейшая пескоструйная насадка для компрессора своими руками

Простейшая пескоструйная насадка для компрессора своими руками

Простейшая пескоструйная насадка для компрессора своими руками

Простейшая пескоструйная насадка для компрессора своими руками

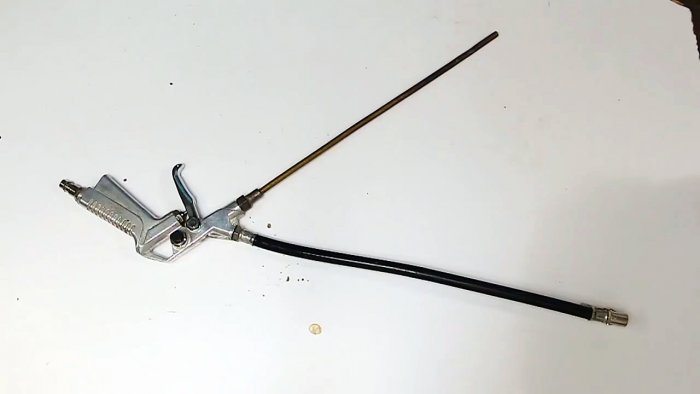

В дальнейшем, когда возникнет надобность использования пистолета подкачки шин, нужно просто переставить на нем гибкую трубку и вернуть на место манометр. Таким образом, ничего кроме насадки продувочного пистолета не пострадает и сможет применяться по основному назначению.

Плюсы и минусы самодельные конструкции

К плюсу однозначно можно отнести дешевизну в изготовлении – заводские аналоги будут стоить в разы дороже.

Минус – необходимость наличия сварочного аппарата и умение им пользоваться. Хотя если это не о вас, можно выйти из положения, договорившись со знакомым мастером о проделанных работах за определённую плату. Даже такой вариант окажется дешевле заводского аналога.

Ещё одним минусом можно назвать то, насколько важно правильно и грамотно подойти к выбору качественных комплектующих. Если выбор сделан неверно, это чревато, как минимум поломкой аппарата, а возможно и травмой. Поэтому очень важно заранее подумать, стоит ли браться за дело, и если да, то с мудростью подойти к расчётам и выбору комплектующих.

Пескоструйные аппараты напорного типа

Специалистами разработана схема самодельной напорной установки. Для выполнения работ пригодится бочка из металла, с которой срезается днище. Внутрь устанавливают конус, а снизу крепят затвор и тройник для подключения компрессорного шланга и рукава с соплом.

Передвижной пескоструйный аппарат

Передвижной пескоструйный аппарат напорного типа

5 Гравировка стекла при помощи пескоструйного устройства

Прежде всего понадобится заклеить все основание стекла самоклеящейся пленкой. После этого нужно будет нарисовать желаемое изображение и вырезать его. Основание полученного рисунка нужно тщательно обработать при помощи пескоструйного устройства. После того как будет выполнен данный этап работы, пленку понадобится снять. Рисунок должен получиться четким и ярким. Мастер сможет самостоятельно отрегулировать глубину гравировки путем нанесения на основание песка несколько раз. Изображение будет оригинально смотреться как самостоятельно, так и со светодиодной подсветкой. Самодельное устройство способно отлично справиться с поставленными задачами, при этом оно не будет уступать дорогостоящим изделиям, которые продаются в специализированных магазинах.

При помощи пескоструйного аппарата будет возможность прорезать отверстия на основаниях из стекла. Для этого нужно взять пластинку из металла толщиной несколько миллиметров, вырезать в ней углубление. Далее надо приложить лист к основанию и обработать его. На выполнение данной процедуры уйдет 0,5 бутылки песка и максимум 5 минут времени. Отверстие получится гладким и без сколов. Конструкция для пескоструйной обработки показывает превосходные результаты в различных сферах применения.

Сделать пескоструйное устройство самостоятельно достаточно просто. Главное — подготовить все нужные детали и соблюдать последовательность действий.

Плюсы и минусы самодельной пескоструйки

Какие выгоды вы получите, если возьмётесь за самостоятельное изготовление пескоструйного аппарата:

  • сэкономите средства, так как самодельный агрегат обойдётся значительно дешевле покупного;
  • получите устройство мощнее, чем заводское.
Самодельная машина поможет справиться со многими работами по хозяйствуСамодельная машина поможет справиться со многими работами по хозяйству

Но не всё так радужно, есть и минусы в этой затее:

  • изготовление прибора требует, как минимум, умения пользоваться сварочным аппаратом;
  • если не удалось подобрать качественные комплектующие, пескоструй долго не прослужит;
  • любая оплошность в сборке чревата разрывом клапана и травмой.

Подумайте, прежде чем браться за дело, и правильно рассчитайте свои возможности.

Шаг 6: Проверка

Теперь нужно подключить наш кустарный аппарат к компрессору. Мне было удобнее всего работать с давлением 3,7 атмосфер. Чтобы попробовать пескоструйную насадку для компрессора в работе, я очистил ненужный фитинг от ржавчины и краски. Результат меня очень порадовал.

Я бы советовал вам использовать защитные перчатки, маску, очки, одежду с длинным рукавом и респиратор. И еще, использовать аппарат лучше в специальном помещении или на улице, так как от него много мусора.

Сколько стоят пескоструйные аппараты заводского изготовления: самые популярные модели

Пескоструйные аппараты для бытового применения можно приобрести в специализированных магазинах. Мы проанализировали для вас ассортимент подобных изделий и предлагаем вашему вниманию несколько самых популярных моделей на Яндекс Маркете:

Модель Основные характеристики

AE&T T06505AE&T T06505

  • Объём резервуара − 19л.
  • Производительность − 3 м²/ч.
  • Давление – 8,6 атм.
  • Вес − 13 кг.
  • Расход абразива − 40 кг/ч.
  • Расход воздуха − 707 л/мин.

Пескоструйный аппарат Ae&t T06505

Forsage F-SB10Forsage F-SB10

  • Объём бака − 38 л.
  • Расход воздуха − 170−710 л/мин.
  • Рабочее давление − 6−8,5 атм.
  • Диаметр баллона − 31 см.
  • Вес − 19 кг.

Пескоструйный аппарат Forsage F-SB10

Inforce S 4020BInforce S 4020B

  • Объём резервуара − 63 л.
  • Производительность – 2,8 м²/ч.
  • Давление – 8 атм.
  • Вес – 21кг.
  • Расход абразива − 40 кг/ч.
  • Расход воздуха – 707л/мин.

Пескоструйный аппарат Inforce S 4020B

Zitrek DSMG-75 015-1141Zitrek DSMG-75 015-1141

  • Объём резервуара − 75 л.
  • Производительность – 15 м²/ч.
  • Давление – 10 атм.
  • Вес – 65 кг.

Пескоструйный аппарат Zitrek DSMG-75 015-1141
