Простая и быстрая проверка резистора мультиметром

Как определяется сопротивление мультиметром. Проверка резистора на плате без выпаивания. Как проверить термистор, позистор. Прозвонка СМД-компонента на исправность.

Понадобится

  • Канцелярский нож или скальпель.
  • Мультиметр или омметр.
Канцелярский нож и мультиметр

Чем заменить неисправный

Учитывайте цепь, в которой надо поменять деталь. Если SMD резистор, то подойдет только такой же +-5% от номинала. Если это DIP резистор, который стоит в блоке питания, то можно обойтись с большей погрешностью. Проблема в том, что некоторые схемы могут быть рассчитаны на большую погрешность, а схемы для точны приборов нет. SMD компоненты обладают меньшей емкостью и индуктивностью, чем DIP. И в тоже время, SMD не предназначены для высокой мощности.

Еще можно объединить разные резисторы в один нужный, для временного ремонта. Например, резистор мощностью 2 Вт и сопротивлением 10 кОм чернеет и перегревается. Чем можно его заменить? Можно соединить два резистора по 20 кОм 2 Вт параллельно, и получим эквивалентную мощность 4 Вт и сопротивление 10 кОм. А можно и последовательно соединить два по 5 кОм 2 Вт. И получится резистор 10 кОм 4 Вт.

Понадобится

  • Канцелярский нож или скальпель.
  • Мультиметр или омметр.

kak-uznat-nominal-sgorevshego-rezistora-lajfhak-ot-opytnogo-radioljubitelja-457033c.jpg

Мои видео

Добавление видео

Что такое резистор

В русской научной литературе электрорезиторы часто называют просто «сопротивление». Из этого наименования сразу же становится понятно его предназначение — сопротивляться действию электрического тока. Резистор является пассивным электроэлементом, так как под его действием ток только уменьшается, в отличие от активных элементов, которые повышают его действие.

Обозначение элемента на электросхеме

Из закона Ома и второго закона Кирхгофа следует, что если ток протекает через резистор, то его напряжение падает. Величина его равна силе протекающего тока, умноженной на сопротивление резистора.

Важно! Условное обозначение резистора на схемах — это прямоугольник, так что это легко запомнить. В зависимости от вида резистора он изображается как прямоугольник с обозначением внутри.

Выводной электрорезистор

Резисторы подразделяют по методу монтажа. Они бывают:

  • Выводными, то есть монтируются сквозь микросхему с радиальными или аксиальными выводами-ножками. Этот вид использовался повсеместно несколько десятков лет назад и сейчас используется для простых устройств;
  • SMD, то есть электрорезисторы без выводов. Они имеют лишь незначительно выступающие ножки, поэтому они монтируются в саму плату. В современных приборах чаще всего используют именно их, так как при автоматической сборке платы конвейером это выгодно и быстро.

Микро SMD-резистор

  • Видеокаталог

Виды маркировок

На компонентах, выпущенных во времена Советского Союза, было принято указывать номинал на корпусе детали (см. рис.1). Этот вариант не требовал расшифровки, но при повреждении целостности конструкции или выгорании краски могли возникнуть проблемы с распознаванием текста. В таких случаях всегда можно было обратиться к принципиальной схеме, которой комплектовалась вся бытовая техника.

Резистор «УЛИ», на корпусе виден номинал детали и допускРисунок 1. Резистор «УЛИ», на корпусе виден номинал детали и допуск

Не пропустите

Церемония открытия I Игр стран СНГ

I Игры стран СНГ91622 просмотра

1:27:16

Олимпионики с удочкой // В курсе дела

Телеканал «Охотник и рыболов»110948 просмотров

26:00

VCRX 2021 | Манга в России (интервью с Юлией Магерой)

Crunchyroll Россия39590 просмотров

15:12

Как проверить резистор не выпаивая: визуальная проверка

Процесс проверки резистора на работоспособность непосредственно на плате без полной выпайки является довольно трудоемким занятием, поэтому предварительно можно определить сгоревшую деталь визуально. Прежде всего осматривают корпус на предмет повреждений и сколов, надежности закрепления выводов.

О неисправностях свидетельствуют:

  • Потемнение корпуса. Сгоревший резистор имеет потемневшую поверхность – полностью или частично в виде колечек. Слабое потемнение не свидетельствует о неисправности, а только о перегреве, который не привел к полному выходу детали из строя.
  • Появление характерного запаха.
  • Стирание маркировки.
  • Наличие на плате сгоревших дорожек

Если условия позволяют, то неисправный резистор выпаивают, а на его место впаивают новый с таким же номиналом.

Внимание! Осмотр не гарантирует точного определения исправности, резистор может выглядеть как новый даже при оборванном контакте.

Прямые трансляции

Новое Радио. LIVE 24/7

Новое Радио28134284 просмотра

Радио Русская Волна — Прямой Эфир, HD звук

Русская Волна1276968 просмотров

Прямой эфир «Радио Шансон»

Радио Шансон9538875 просмотров

Прямой эфир телеканала IZ.RU
IZ.RU

596539 просмотров8 месяцев назад

Live
Маша Карпова

1821 просмотр24 минуты назад

Live
Дина Тарасова

9895 просмотровчас назад

НСАА — W01 — Клемсон — Джорджия
Тачдаун ТВ | Американский Футбол | NFL NCAA

1622 просмотрачас назад

GCW The Art of War Games
Realdad Hideout

1067 просмотров10 минут назад

L’image de la bête, les médias !
Alain-Job Laurendeau

667 просмотровчас назад

Серия J в 3HL от 05.09.2021 c 01:00
3HL ЛИГА — 3х3 HOCKEY LEAGUE

2505 просмотровтри часа назад

Live
Евгений Троицкий

5233 просмотрачас назад

Проект «Синяя книга» / Project Blue Book (1 сезoн) 2019 | 1080p
Кино Maximum (резерв98)

102 просмотра8 минут назад

Live: Рязань — ( р. п. Сараи )
Рязань — ( р. п. Сараи )

2416 просмотров39 минут назад

Аргентина Примера А. Росарио Сентраль — Бока Хуниорс
Everyday Football News | EFN

2906 просмотровдва часа назад

НОЧНАЯ ПСАЛТИРЬ | Онлайн Трансляция | Соборная молитва по соглашению | Тринадцатая кафизма 05.09.21 г. 03:00
Александр Банников

374 просмотрачас назад

Показать больше

Твой час настал

Когда ты уже в том возрасте, чтобы одеваться как отец

podstolom

podstolom

18 часов назад

Цветовое обозначение

Сейчас принята цветовая маркировка, представляющая собой от трех до шести колец разной окраски (см. рис. 2). Не надо видеть в этом происки врагов, поскольку данный способ позволяет установить номинал даже на сильно поврежденной детали. А это весомый фактор, учитывая, что современные бытовые электроприборы не комплектуются принципиальными схемами.

Пример цветовой маркировкиРис. 2. Пример цветовой маркировки

Информацию по расшифровке данного обозначения на компонентах несложно найти в интернете, поэтому приводить ее в рамках этой статьи не имеет смысла. Есть также множество программ-калькуляторов (в том числе и онлайн), позволяющих получить необходимую информацию.

Набирающие популярность

0:44

Полезные советы!
Полезные советы

7717013 просмотровдва года назад

0:34

Группа DISTURBED приглашает на концерты российского тура 2019!
Eventation

353886 просмотровдва года назад

1:09

Сода + уксус
Мое здоровье

310760 просмотровдва года назад

2:15:15

Давидыч — огромное интервью о жизни после тюрьмы — вДудь #73
вДудь

646489 просмотровдва года назад

0:25

Clockwerk
Dota 2 Maincast

145569 просмотровдва года назад

1:31

5 причин оплачивать счета по штрих-коду
Delo – актуально про бизнес

244408 просмотровдва года назад

0:11

Что происходит?
ФРЕНДЗОНА

593206 просмотровдва года назад

1:55

Санкт-Петербург как полет _ Saint Petersburg as a flight
Санкт-Петербург Live

139341 просмотрдва года назад

0:20

Новый облик Уинстона Горгулья
Overwatch

199991 просмотрдва года назад

Показать больше

Ответ на пост «Чеченские компьютеры»

Как то один мой знакомый решил купить себе байк, ну и ни чего умнее не придумал как ехать за ним на кавказ. И тк он был шибко умный решил купить там два байка, мол один продаст и профит…
Парадоксально но ему там действительно продали два практически новых мотоцикла по очень сладкой цене, он их даже в местном отделе гаи проверил за мзду малую, местные полицаи мамой клялись что байки чистые.
И уже только в Архангельске при попытке поставить их на учет выяснилось что оба угнаны в Москве.

Игровые трансляции

Чистка и драки | GENSHIN IMPACT

Hellsy Livingston906 просмотров

Бесконечный стрим. TECNO POVA 2 Challenge. День 6

TECNO Россия1507190 просмотров

Geometry Dash

Ростя Варламов44 просмотра

Едим дальше
Леонид Виноградов

340 просмотровчас назад

Маленькие Кашмарики
Владимир Малков

4131 просмотртри часа назад

The Witcher 3: Wild Hunt ➤ НОЧНОЙ ВЕДЬМАК / В поисках Цири / #4
✦ JulyWolf | Official Group ✦

1879 просмотровчетыре часа назад

Грязь в Dirt Rally 2.0, проходим ралли на геймпаде. Часть 6
Денис Сушков

260 просмотровчетыре часа назад

Live Underground Radio | 24/7
L U R

462 просмотрачетыре часа назад

Куем пока куется — Hammerting [EP-01]
WAGES_OF_SIN

148 просмотров7 часов назад

Показать больше

Сериалы и телешоу

НОВЫЕ ТАНЦЫ

1532 видео|1500000 подписчиков

Пацанки

369 видео|730000 подписчиков

Бедняков+1

76 видео|6000 подписчиков

Stand Up

2136 видео|980000 подписчиков

Лондонград

60 видео|35000 подписчиков

Спасите моего ребенка

9 видео|5000 подписчиков

Comedy Баттл

1868 видео|150000 подписчиков

ХБ

780 видео|260000 подписчиков

Битва Экстрасенсов

2132 видео|1300000 подписчиков

Что было дальше?

568 видео|26000 подписчиков

Киножурнал Ералаш

1328 видео|110000 подписчиков

Маша и Медведь

864 видео|580000 подписчиков

Экс на пляже

56 видео|44000 подписчиков

Однажды в России

770 видео|360000 подписчиков

Comedy Club

4739 видео|3800000 подписчиков

Молодёжка

908 видео|1500000 подписчиков

Comedy Woman

1091 видео|290000 подписчиков

Кухня. Война за отель

636 видео|820000 подписчиков

«Воронины» на СТС

408 видео|190000 подписчиков

Союзмультфильм

443 видео|170000 подписчиков

ПЯТНИЦА! NEWS

3906 видео|74000 подписчиков

Приключения Тайо

50 видео|7600 подписчиков

Научи жену рулить

9 видео|4700 подписчиков

Показать больше

Порядок определения номинала сгоревшего резистора

Первым делом необходимо демонтировать сгоревший резистор с платы.

Обычно резисторы горят в центре либо по краям. Поэтому ножом аккуратно сдираем обгоревшую краску с центра. Наша задача добраться по резистивного слоя.

сдираем обгоревшую краску с центра с резистора

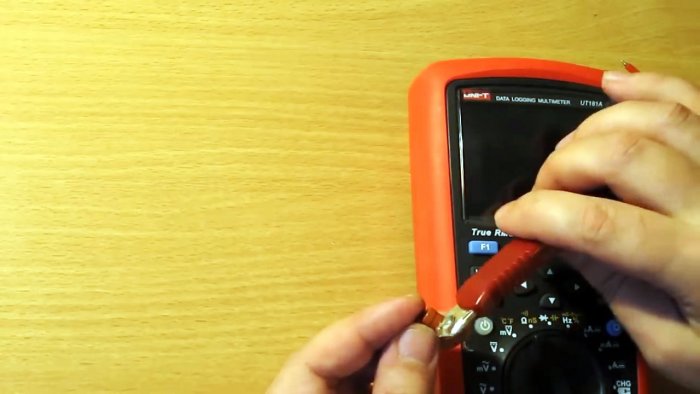

(Лайфхак, для наглядности, демонстрируется на большом, рабочем 2-х Ваттном резисторе.) Далее включаем мультиметр. Подключаем один щуп к одному выводу, а другой ставим точно в центр.

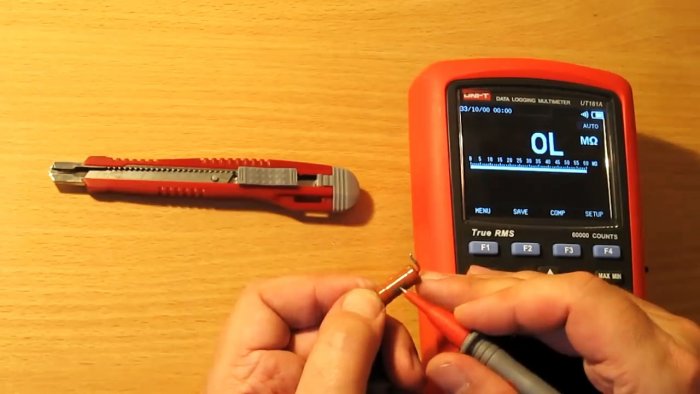

Измеряем сопротивление сгоревшего резистора

Если показаний нет, тогда переворачиваем резистор и цепляем другой вывод и подключаем второй щуп так же в центр.

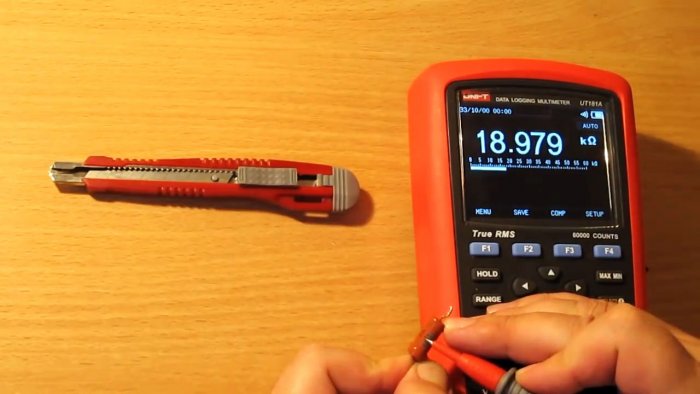

Измеряем сопротивление сгоревшего резистора Лайфхак от опытного радиолюбителя
