Самодельный обратный клапан для компрессора своими руками

Обеспечить благоприятные условия работы компрессора можно, установив обратный клапан для компрессора. Сегодня он включается в комплект поставки большинства компрессоров.

Особенности устройства

Обратные клапаны используются во многих сферах. Подобные устройства чаще всего работают в тандеме с какими-либо резервуарами или компрессорами. Основная задача обратного клапана – не допустить потерь нагнанного в систему давления и ограничить доступ нежелательных элементов внутрь системы.

принцип работы обратного клапана

За отсутствием такого механизма КПД оборудования заметно уменьшается. К примеру, компрессоры вынуждены работать практически без остановки, что сказывается не только на эксплуатационном ресурсе техники, но и на счетах за электричество.

Сферы применения обратных клапанов:

  • системы, работающие с перегонкой жидких сред;
  • газовые магистрали;
  • холодильное оборудование;
  • вентиляция;
  • сантехническое оборудование.

Кроме поддержания давления в системе обратные клапаны не допускают проникновение жидких сред в компрессор. При больших объёмах перегонки, равно как и серьёзной нагрузке на технику очень важно сохранить герметичность оборудования. Этот момент также критичен при работе с газообразными составами, в особенности горячими.

В кондиционировании и схожем оборудовании такие клапаны выполняют две важные функции:

  1. Ограничивают доступ обратной конденсации.
  2. Обеспечивают беспрепятственную перегонку фреона от горячей части испарителя до холодной.

Обратные клапаны часто используют в вентиляционной технике, причём как в бытовых, так и промышленных сферах. Оборудование такого плана можно увидеть в квартирах – кухнях и ванных комнатах, в офисах, местах общественного питания, а также на строительных площадках и других технических объектах.

обратный клапан для вентиляции

Обратный клапан выполняет следующие функции:

  • повышает качество тяги на сложных многоуровневых участках;
  • ограничивает доступ холодных потоков извне;
  • предохраняет помещение от проникновения токсичных сред, а также неприятных запахов;
  • при пожарах препятствует попаданию продуктов горения.

Вам может быть интересно: вентиляция с обратным клапаном.

Аналогичным образом обратные клапаны используют в сантехнических и других системах, где требуется отсечка нежелательных элементов.

Особенности работы

Обратный клапан работает по следующей схеме:

  • при поступлении сжатого воздуха в проем, расположенный на клапане, происходит сжатие пружины. Это приводит к открытию клапана, который обеспечивает доступ воздуха в пневматическую систему.
  • когда компрессорная установка выключается и воздушное давления снижается, пружина приходит в обычное состояние. В результате воздушная система перекрывается.

Если воздушное давление становится больше нормы, срабатывает защитный клапан и давление восстанавливается. Это позволяет избежать непредвиденных ситуаций во время работы компрессора.

Быстрый поиск расходных материалов

Введите название или код товара Подобрать

Сортировать по:

Популярности Отзывам Рейтингу Цене

код: 16235645

Клапан огнепреградительный кислородный на резак и горелку КОК ПТК 00000025601

код: 16472179

Клапан огнепреградительный газовый к редуктору КОГ М16х1.5 Gigant GT-099

код: 15910603

Набор клапанов защиты от обратного удара кислород-ацетилен Express 2922

код: 16289758

Клапан огнепреградительный горючий газ КОГ 1C007-0001 188L (М16х1.5LH) на резак и горелку Сварог 96617

код: 16289759

Клапан огнепреградительный кислородный КОК 1C007-0002 288R (М16х1.5) на редуктор Сварог 96620

код: 16289754

Клапан огнепреградительный кислородный КОК 1C007-0001 188R (М16х1.5) на резак и горелку Сварог 96618

код: 16289757

Клапан огнепреградительный горючий газ КОГ 1C007-0002 288L (М16х1.5LH) на редуктор Сварог 96619

код: 16235643

Клапан огнепреградительный на редуктор кислород КОК ПТК 00000025908

код: 16235647

Клапан огнепреградительный ацетилен/пропан на резак и горелку КОГ ПТК 00000025600

код: 16235632

Клапан огнепреградительный на редуктор газ КОГ ПТК 00000025907

код: 16235656

Клапан обратный газовый КГО ПТК 00000030345

1

код: 16235652

Клапан огнепреградительный кислородный КОК-Р ПТК 00000030349

код: 16235659

Клапан обратный газовый КГО-Р ПТК 00000030347

код: 16235654

Клапан обратный кислородный ККО-Р ПТК 00000030346

код: 16235655

Клапан огнепреградительный газовый КОГ-Р ПТК 00000030348

код: 15747943

Затвор предохранительный ЗП-3К (М16x1.5; кислород) на вход резака/горелки КЕДР 8007049

код: 15747946

Затвор предохранительный ЗП-1К М16x1.5 на выход редуктора КЕДР 8007052

код: 15747944

Затвор предохранительный ЗП-3Г (М16x1.5LH; пропан, ацетилен) на вход резака/горелки КЕДР 8007048

код: 16777033

Клапан обратный КО 5/uw пропановый Профессионал 0461

1

код: 16946911

Клапан обратный КО резак/горелка (М16х1.5; кислород) Сварог 96621

Назначение и специфика устройства

Обратный клапан ставится на выходное окно головки механизма, впускает охлажденный атмосферный воздух лишь в одном направлении — к трубе или другому агрегату. Следовательно, этот вентиль предупреждает возвращение сжатого воздуха, расположенного в трубе или прочих элементах пневматического механизма, назад в установку. Имеется опасность возвращения атмосферного воздуха из пневматического механизма во внутреннюю часть установки в моменты перерыва в деятельности механизма, а также в период его пуска.

Устройство стандартного компрессорного вентиля составляют следующие части:

  • Внешний вид компрессорастальной корпус;
  • входное окно, которое затворяется;
  • резиновое кольцо;
  • спираль, которая надевается на направляющие выступы вентиля;
  • пробка;
  • уплотняющие прокладки.

В оболочке обратного клапана, помимо окна, которым он при помощи патрубка связывается с установкой, существует еще одно: к нему подсоединяется вентиль разгрузки станции. Назначение подобного защитного механизма на компрессоре заключается в том, чтобы не допустить превышения возможного давления в функционирующей камере.

Условия работы

  • Охлажденный воздух, образовываемый агрегатом, попадает во входное окно механизма.
  • Под влиянием давления охлажденного воздуха сдавливается спираль, открывая вентиль и впуская воздух в пневматическую систему.
  • После отключения установки и падения давления воздуха в функционирующей камере спираль растягивается и закрывает воздушную линию.

Если давление воздуха в функционирующей камере в тот момент, когда установку выключают, превосходит возможное значение, срабатывает защитный вентиль, также установленный на выходе из механизма. В конструкции разгрузочного или защитного вентиля станции применяется закрывающий элемент шарикового вида, придавливаемый к краям впускного окна особой спиралью. Если усилие, направленное на подобный шарик сжатым воздухом, превосходит то, на которое настроена спираль, вентиль открывается, за счет чего и исполняется стабилизация давления.

Виды клапановЗащитные вентили в пневматических механизмах могут ставиться и на аппараты, например, на трубах. В этом случае назначение подобных вентилей заключается в том, чтобы не допустить понижения давления атмосферного воздуха, закаченного в трубу.

Механизмы, функционирующие по принципу обратного клапана, то есть отрубающие поток функционирующей субстанции при его беге в противоположную сторону, применяются в разных областях.

Обратные клапаны, используемые в механизмах по перевозке жидких субстанций, рассчитаны на то, чтобы не позволить попасть данным субстанциям в установку, которая может от этого прийти в неисправность. При перевозке горячих газов эти станции также применяются для того, чтобы не допустить попадания газов к другим деталям механизма.

Обратные клапаны, которые ставятся в вентиляционные системы, решают две основные задачи:

  • гарантируют целенаправленный путь хладагента;
  • предупреждают создание обратной конденсации.

Разновидности оборудования

На рынке можно встретить устройства различного форм-фактора, равно как и назначения. Оборудование принято различать по конструкционным признакам, а также по способу монтажа. Выбор того или иного устройства напрямую зависит от поставленных перед ним задач.

Конструкционные разновидности обратных клапанов:

  • классические (прямые);
  • шариковые;
  • угловые;
  • рессорные;
  • на фланцах;
  • запорные;
  • на пайке;
  • на разбортовку.

металлический обратный клапан

На эксплуатационные качества устройства также влияет материал изготовления. Обратные клапаны, выполненные из металлических сплавов используют в промышленных конструкциях, где предполагается серьёзная нагрузка. Тогда как пластиковые механизмы можно увидеть на рядовых кухнях и в ванных комнатах.

В независимости от конструкции обратные клапаны могут быть:

  • мембранными;
  • плоскими;
  • решётчатыми;
  • шариковыми;
  • лепестковыми.

Первые часто можно встретить в вентиляционном оборудовании. Шариковые клапаны используют в компрессорах, а другие виды в газовых и сантехнических магистралях. Также встречаются продвинутые механизмы с электромагнитным запором.

виды обратных клапанов

Стоимость последних, естественно, заметно выше. В этом случае блокировка происходит не посредством обычной пружинной рессоры, а с помощью электромагнита. Но подобные клапаны привередливы к продуктам перегонки и объёмам, поэтому производители промышленного оборудования чаще всего отдают предпочтения более стойким и надёжным пружинным аналогам.

Виды возвратных устройств

В системах вентилирования помещений применяются следующие разновидности обратных клапанов:

  • воздушные заслонки – гравитационные и пружинные;
  • лепестковые (мембранные);
  • двухстворчатые типа «бабочка».

Элементы изготавливаются из пластика, алюминиевого сплава, оцинкованной либо нержавеющей стали. У некоторых ) встречаются комбинированные модели – корпус металлический, створка пластиковая.

Клапаны промышленной вентиляции

Заслонки из оцинковки используются преимущественно в промышленных вентсистемах. Служат для отсечения обратного потока или регулирования количества воздуха – вручную либо электроприводом, изображенным на фото. Пластиковая арматура вентиляции применяется внутри помещений, нержавеющая – на улице.

Дополнение. К обратным клапанам также относятся вентиляционные решетки с горизонтальными поворотными жалюзи. Принцип работы аналогичный – под действием гравитации прямоугольные створки закрываются, не пуская внутрь канала наружный воздух.

Дадим короткий комментарий к видео. Не все слова мастера соответствуют действительности, но одну вещь он делает правильно: ставит наружную решетку с гравитационными створками.

Конструкция и принцип работы заслонок

Одностворчатый обратный клапан состоит из таких деталей:

  • корпус круглой либо прямоугольной формы;
  • изнутри к стенкам прикреплена заслонка, которая свободно вращается на поперечной оси;
  • в закрытом положении створку удерживает пружина (в гравитационных моделях отсутствует).

Ось вращения подпружиненной заслонки совпадает с продольной осью трубопровода, нормальное положение – закрытое. После запуска вентилятора створка открывается давлением воздушного потока, при отключении автоматически захлопывается. Закрытие сопровождается характерным звуком, отсюда второе название клапана – «хлопушка».

Двухстворчатая «бабочка» устроена идентично, но вместо одной заслонки используется 2, пружина установлена посередине. Оба типа вентклапанов способны работать только в системах принудительной вентиляции. Давления естественной тяги не хватит для открытия подпружиненной створки.

Виды гравитационных возвратных клапанов
Запорные «хлопушки» в составе других вентиляционных принадлежностей – соединителей и монтажных пластин

В одностворчатых гравитационных клапанах ось вращения заслонки расположена эксцентрично, то есть, смещена выше оси воздуховода. Благодаря этому большая половина створки перевешивает меньшую, отчего она закрывается без всяких пружин. Здесь играет роль правильная установка обратного клапана:

  • если вставить элемент в горизонтальную трубу согласно инструкции (ось вращения выше центра воздуховода), заслонка сразу закроется;
  • если перевернуть вентклапан вверх ногами, проход останется открытым;
  • при монтаже на вертикальном канале закрытие створки тоже зависит от положения элемента.

«Хлопушка» для естественной вентиляции ставится 2 способами: горизонтально в закрытом состоянии либо вертикально, но на восходящем потоке. В других положениях поведение створки предсказать трудно, при возникновении обратного течения воздуха клапан может не сработать.

Принцип работы клапана «хлопушки»
Схема работы клапана-«хлопушки». Из-за смещения кверху свободная створка автоматически закрывается

Бытовые «хлопушки» могут входить в состав других принадлежностей вентиляции – соединительных ниппелей, стеновых фланцев. Есть и вытяжные вентиляторы с обратным клапаном – «бабочкой».

Мембранные клапаны и гравитационные решетки

В изделиях первого типа функцию основного затвора выполняет мембрана из тонкой полимерной пленки, прилегающей к корпусу или щелям вентиляционной решетки изнутри. Пленка крепится к центральной оси клапана, края остаются свободными.

Клапаны вентиляции мембранного типа

Под действием естественной тяги или напора вентилятора крайние лепестки пленки отгибаются, пропуская воздух. При обратном движении газов лавсановая мембрана снова прилегает к каркасу, запирая проход. Клапаны лепесткового типа могут идти в комплекте вытяжных вентиляторов и решеток.

Примечание. Именно такой воздушный клапан несложно сделать своими руками. Достаточно прикрепить к обычной решетке 2 пленочных лепестка, прижав картонной прокладкой с вырезами. Инструкция по изготовлению демонстрируется ниже на видео.

Многостворчатые решетки действуют по принципу заслонок, которые опускаются под собственным весом. Сфера применения – вытяжные каналы принудительной вентиляции, выведенные наружу сквозь стены. В горизонтальных трубах природная тяга не возникает.

Обратный клапан на компрессоре

Данная деталь устанавливается между цилиндром поршневого компрессора и ресивером, и не дает воздуху вернуться из накопительной емкости обратно в камеру сжатия после остановки агрегата.

Обратный клапан

Важно! Кроме всего, обратник, удерживая воздух в ресивере, позволяет произвести плавный запуск оборудования. Если данную деталь убрать, то воздух будет давить на поршень, и двигатель не сможет провернуть коленчатый вал при запуске.

Кроме обратного, на компрессор обязательно устанавливается предохранительный клапан. Данный перепускной клапан предназначен для аварийного сброса давления, если прессостат не отключил двигатель агрегата. На следующем фото показан разгрузочный клапан, без которого, в целях безопасности, нельзя включать компрессор.

Предохранительный клапан

Рекомендации по выбору

Выбирая компрессорный клапан следует уделить внимание нескольким основным факторам:

  1. Интенсивность воздушного потока, который транспортируется в системе.
  2. Показатель производительности.
  3. Мощность устройства. Этот показатель указывается в инструкции по эксплуатации, которая указа производителем. С повышением мощности увеличивается и пропускная способность клапана.
  4. Степень загрязнения рабочей среды. Некоторые примеси могут привести к заклиниванию изделия. Именно поэтому область применения существенно сужается.
  5. Температурный режим эксплуатации. Слишком высокая ли низкая температура может стать причиной изменения основных свойств материала.

Обязательным критерием выбора можно назвать тип среды, которая будет транспортироваться в системе.

Обратный клапан для компрессора

Воздушный обратный клапан для компрессора своими руками

Обеспечить благоприятные условия работы компрессора можно за счет установки специальных устройств, к примеру, обратного клапана. Сегодня он включается в комплект поставки большинства компрессоров, но время от времени приходится проводить их замену. Рассмотрим особенности механизма, а также его предназначение подробнее.

Процесс изготовления обратного клапана

Разбираем шприцы, шток поршня меньшего из них обрезаем по месту первого сужения.

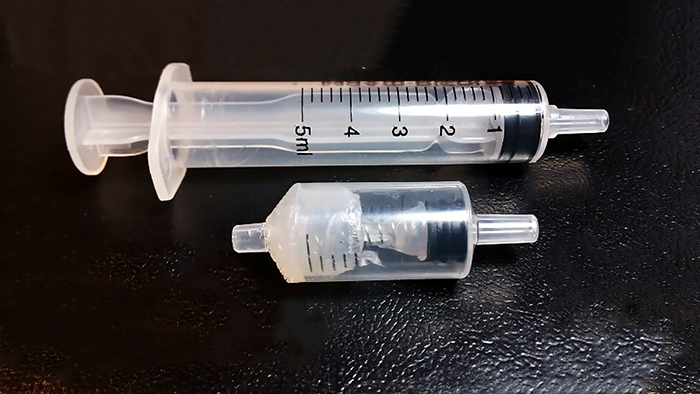

Обратный клапан из двух шприцов

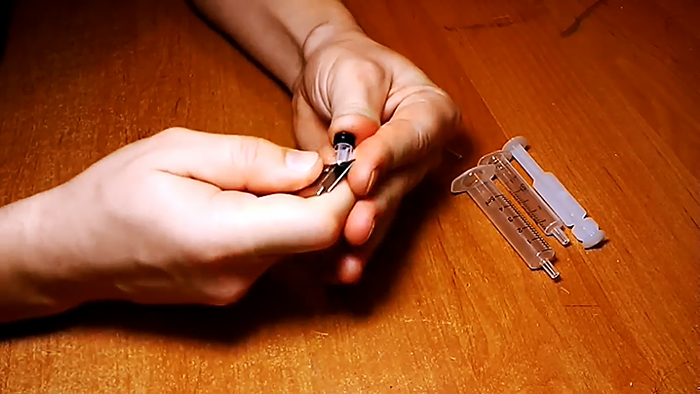

Надрезаем ребра жесткости штока таким образом, чтобы на него можно было надеть пружинку.

Обратный клапан из двух шприцов

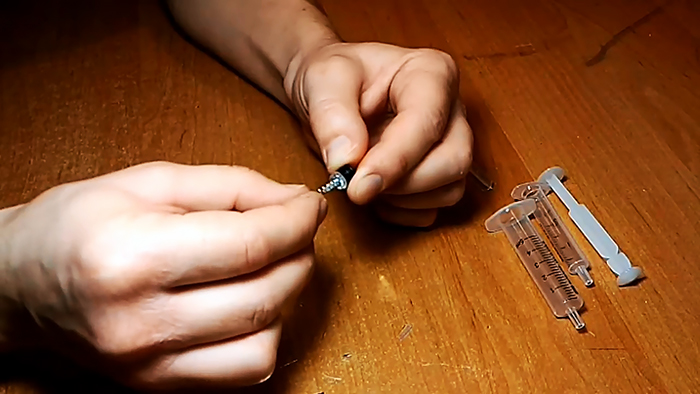

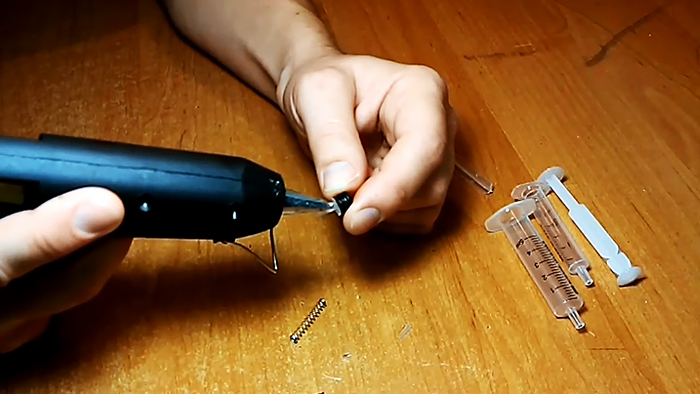

Наносим на шток клей и надеваем на него пружинку, даем составу высохнуть.

Обратный клапан из двух шприцов

Обратный клапан из двух шприцов

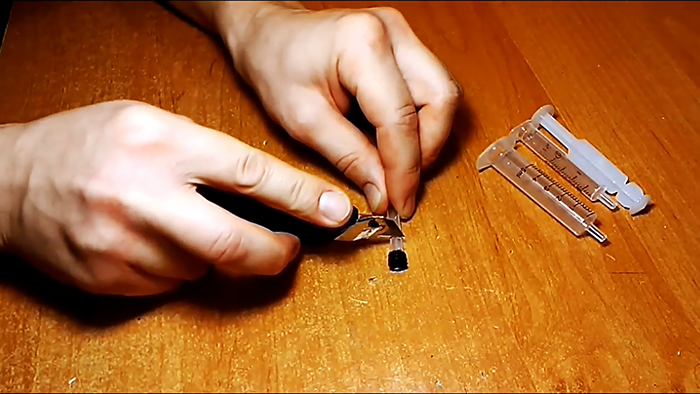

От пятимиллиметрового шприца отрезаем примерно половину и используем переднюю его часть.

Обратный клапан из двух шприцов

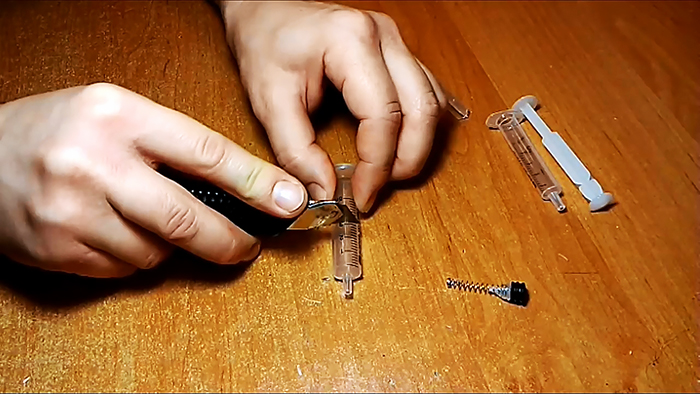

Пассатижами аккуратно укорачиваем пружинку, таким образом, чтобы она слегка выглядывала из обрезка шприца объемом 5 мл.

От шприца объемом 2 мл отрезаем небольшой кусочек у самого носика и обильно наносим на него клей.

Обратный клапан из двух шприцов

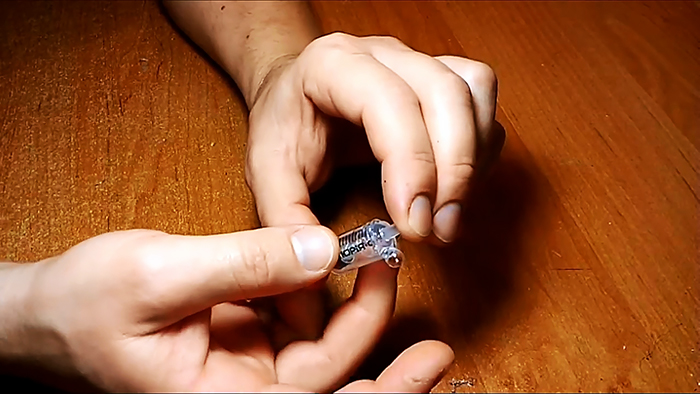

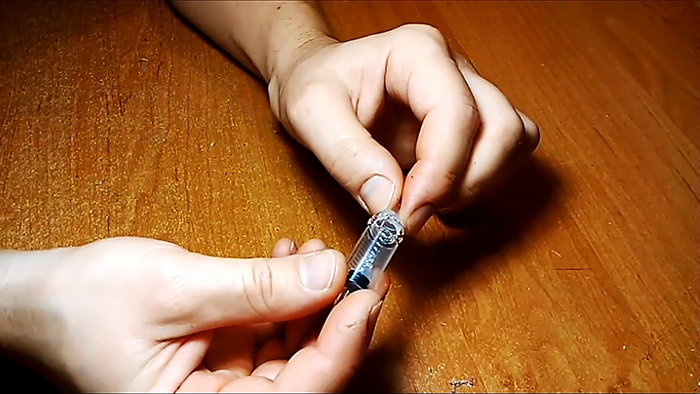

Вставляем деталь в отрезок шприца с клапаном и выдерживаем клей для полимеризации.

Обратный клапан из двух шприцов

Обратный клапан из двух шприцов

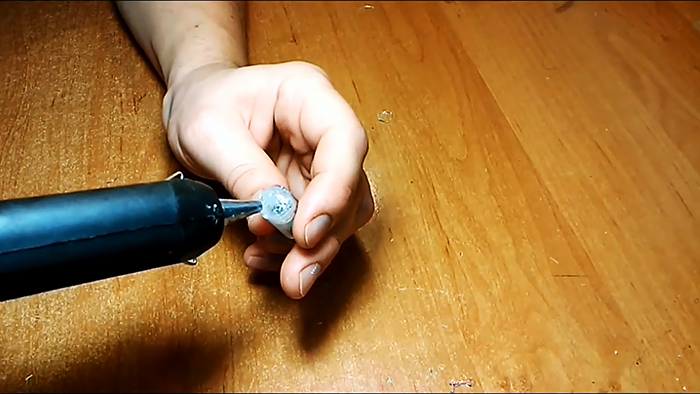

Дополнительно заливаем его сверху клеевым составом, позволяем полностью высохнуть и проводим проверку шприцем. Соединяем последний с клапаном как показано на рисунке и вытягиваем поршень. При правильно работающем обратном клапане внешнее давление должно вернуть поршень в исходное положение.

Обратный клапан из двух шприцов

Обратный клапан из двух шприцов

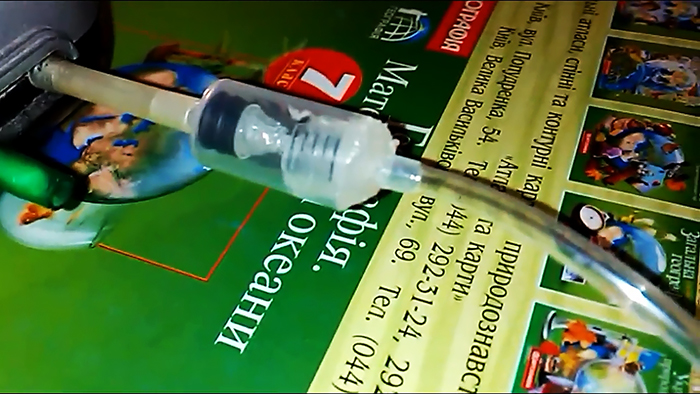

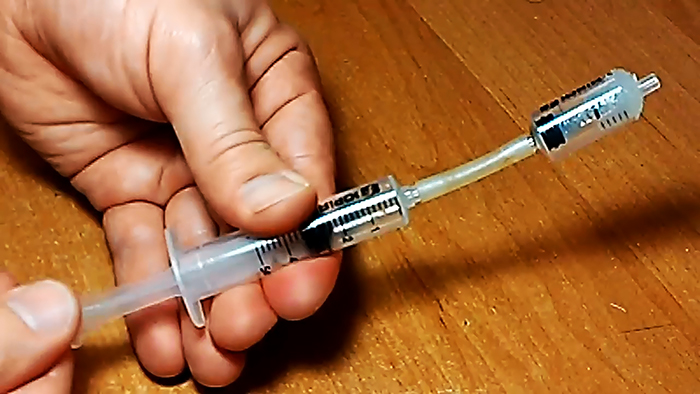

Устанавливаем клапан на выходе из воздушного компрессора, а трубку забрасываем в аквариум, воздух исправно подается и насыщает воду кислородом.

Обратный клапан из двух шприцов

Вместе с тем в случае отключения электроэнергии обратного тока воды не будет, прижатый пружиной поршень клапана препятствует этому.

Обратный клапан из двух шприцов

Обратный клапан из двух шприцов

Как изготовить обратный клапан для компрессора своими руками

При желании изготовить обратный клапан для компрессора можно своими руками. За счет этого есть возможность снизить собственные расходы. Для самостоятельного изготовления потребуется:

  1. Штуцер для подключения оборудования.
  2. Обратный штуцер.
  3. Болт, диаметр которого 3 мм и длина 40-50 мм.
  4. Две гайки соответствующих размеров.
  5. Небольшие кусочки резины.
  6. Пружина соответствующего диаметра.
  7. Набор инструментов для монтажа.

Процесс изготовления можно разделить на несколько основных этапов:

  1. Из металлической пластины создается требующийся ограничитель.
  2. Торцевая поверхность штуцера спиливается для создания посадочного места.
  3. Клапан требуемого диаметра можно вырезать с автомобильной камеры.
  4. На ранее выбранный болт насаживается пластина, выступающая в качестве фиксатора. После этого фиксируется пружина.

Обратный клапан для компрессора своими руками

Собранный предохранительный элемент вставляется в штуцер-сгон, после чего фиксируется двумя гайками по обе стороны. Скорость срабатывания регулируется жесткостью пружины. Рассматриваемое устройство характеризуется простой конструкцией, но она подходит для установки в качестве предохранительного элемента различных систем.

Обратный клапан своими руками – как сделать в домашних условиях из подручных материалов самодельный клапан

Воздушный обратный клапан для компрессора своими руками

Из этой статьи вы узнаете немного об основах функционирования обратных клапанов и более подробно о том, как же сделать обратный клапан своими руками. Применение трубопроводов всевозможного назначения предполагает, что жидкое или газообразное вещество будет проходить по нему в одном конкретном направлении. Смастерив обратный клапан собственноручно, или купив образец из серии, можно обеспечить данное условие эксплуатации самого трубопровода и его оснащения.

Применение и принцип работы обратных клапанов

В трубопроводных системах обратный поток может возникать совершенно по различным причинам. Если это произошло в жидкой среде, то, скорее всего, эта причина – отключение насоса. Если речь о вентиляции, то, определённо, это плохая установка вытяжной трубы или количество поступающего воздуха слишком мало.

Какой бы причина не была, не желательно, чтобы это происходило вообще, потому как это приводит к плохой работе деталей системы или, в конце концов, выходе их из строя.

Для того чтобы не допустить появления обратного потока в системе труб, на неё ставят обратные клапаны. Ну а они, конечно же, отличаются размерами, внешним видом и заводским исполнением.

Главное предназначение такого прибора, который крепится на трубах, в которых, в свою очередь, проходят жидкости или газы, это пропускать движущийся поток в одну сторону и, соответственно, блокировать его, когда он пытается совершить движение в обратную сторону.

Конструкция типичного обратного клапана обязательно включает в себя следующие элементы:

  • Каркас, внутренняя часть состоит из двух сообщающихся цилиндров.
  • Запорный элемент. В роли его могут выступать: шар, створка или цилиндрический золотник
  • Пружина, которая произведёт прижатие запорного элемента.

Ну а принцип действия данной конструкции очень прост.

  • После того, как течение газообразной или жидкой среды достигнет нужного давления, прижатый запорный элемент отжимается и даёт потоку спокойно пройти через внутреннюю полость устройства.
  • Если вдруг произошло так, что давление потока упало, пружина сразу вернёт запорный элемент в прикрытое состояние, тем самым преградит обратный путь для потока.

Идея для изготовления обратного клапана собственными руками

Данный подходы не требует наличия каких-либо дорогостоящих материалов или сложного оборудования, потому и позволит серьёзно сэкономить, но прежде чем начать, необходимо убедится, что у вас есть:

  • Муфта, на корпусе которой имеется наружная резьба.
  • Тройник, внутри которого есть резьба.
  • Пружина, которая сможет войти в тройник.
  • Шар из стали, у которого диаметр поменьше, чем поперечное сечение внутренней части тройника.
  • Резьбовая пробка
  • Лента для уплотнения ФУМ

После того, как вы приготовите весь материал для осуществления работы, можно приступать к сборке в данной последовательности:

  • В резьбовое отверстие тройника вы должны вкрутить муфту так, чтобы она примерно на два миллиметра закрыла отверстие сбоку. Сделать это нужно лишь для того, чтобы шарик, который мы расположим во внутреннюю часть тройника, не выскочил через отверстие сбоку.
  • На противоположной стороне тройника ищем отверстие, куда нужно вставить сначала шарик, а после пружину.
  • Это самое отверстие, где находятся шарик и пружина, нужно закупорить резьбовой пробкой, которую мы должны закрутить при помощи ФУМ ленты для уплотнения.

Это всё. Работать наш клапан будет по следующему правилу: поток жидкостей или газов, который входит в сторону муфты, будет толкать шарик, который зажимает пружина, а идти к выходу через перпендикулярное микро отверстие в тройнике.

В этом деле самое главное – это предельно точно отрегулировать пружину, чтобы она не отклонялась, когда давление в трубопроводе снижается, но в это же время и не была слишком тугой, дабы не преграждать движение потоку воду, который проходит через конструкцию.

Ну и, конечно же, необходимо первоклассно выполнить все соединения, на которых находится резьба. Дабы обратный клапан был достаточно герметичным и не пропускал никаких лишних элементов через себя.

Фото обратного клапана своими руками

Источник: https://clubsamodelok.ru/obratnyj-klapan-svoimi-rukami/

Типы обратных клапанов


Можно разделить обратные клапана по материалам:
Последние часто предпочитают из-за их невысокой стоимости.

По конструкции различают четыре основных вида клапанов:

Рассмотрим их особенности.

Шаровый


Подпружиненный шар выполняют из резины или чугуна, покрытого резиной.

Сообщества › Кулибин Club › Блог › самодельный клапан сброса избыточного давления

Комментарии 22

что-то упустил на видео и по моему самой важной части нет — из чего сделано и как соединены свечка и остальной корпус клапана?!
втулка немного утапливается в свечу и сваривается.

Болт надо законтрить. Чтоб от переизбытка чувств не начал раньше травить.

я такой клапан приделаю в пневмо сигнал шооб не перекачивал и шоб не нагревался насос классно супер голова

Спасибо! прысни в него силиконовой смазкой или еще чем чтоб не было коррозии шарика!

ок это пока моя задумка вот вот скоро замутим просто гараж проблема

Пердун в простонародье. Регулируемый пердун, или клапан предохранительный в среднем стоит от 100 р. И самое главное он из цветного сплава. Не заржавеет. А какой прок от клапана в котором приржавеет шарик и просто не откроется? Вообще первый нах. Не в обиду автору, мучился он с изготовлением его не один час, а то и день а главного не учел. Влага!

Как вариант шарик пластиковый туда впихнут. ))) Только где его найти то пластиковый. Вот это вопрос. (((

в баллончике с краской помница что то было!

Как вариант шарик пластиковый туда впихнут. ))) Только где его найти то пластиковый. Вот это вопрос. (((

пластиковый шарик при нагреве может сгореть ((((

Как вариант шарик пластиковый туда впихнут. ))) Только где его найти то пластиковый. Вот это вопрос. (((

пластиковый при сварке вытечет как вода)

Как вариант шарик пластиковый туда впихнут. ))) Только где его найти то пластиковый. Вот это вопрос. (((

просто 100 рублей и никакого головняка

Пердун в простонародье. Регулируемый пердун, или клапан предохранительный в среднем стоит от 100 р. И самое главное он из цветного сплава. Не заржавеет. А какой прок от клапана в котором приржавеет шарик и просто не откроется? Вообще первый нах. Не в обиду автору, мучился он с изготовлением его не один час, а то и день а главного не учел. Влага!

Силиконовая смазка в помощь! и на изготовление ушло не более 30 минут.

Источник

Рейтинг
( 1 оценка, среднее 5 из 5 )
Загрузка ...
Лазерные станки
