Шлифмашинка своими руками из редуктора болгарки

Как сделать Ленточно-шлифовальную машину из угловой шлифовальной машинки своими руками

Как сделать ленточно-шлифовальную машинку из болгарки

Крепление для обхвата болгарки будет сделано из куска толстой стали, толщиной порядка 10 мм. Сверлимо отверстие под шейку УШМ.

Ленточно-шлифовальная машина из УШМ

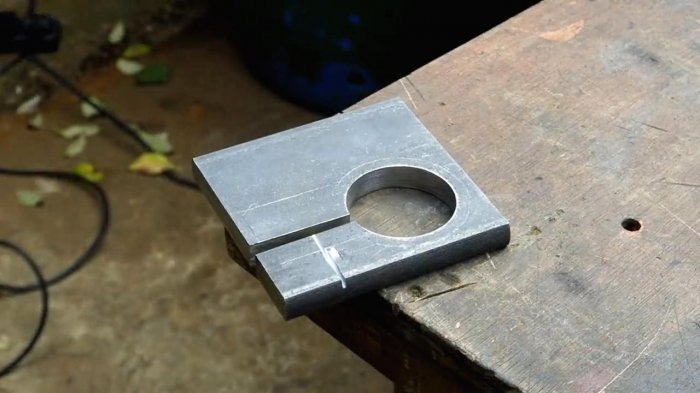

Пропиливаем широкий прорез.

Ленточно-шлифовальная машина из УШМ

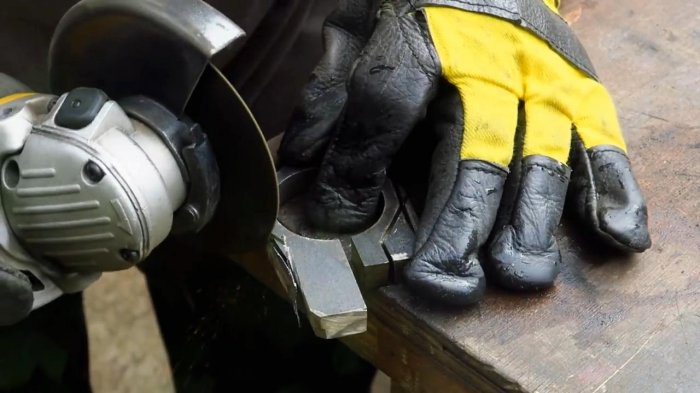

Болгаркой обрезаем крепление.

Ленточно-шлифовальная машина из УШМ

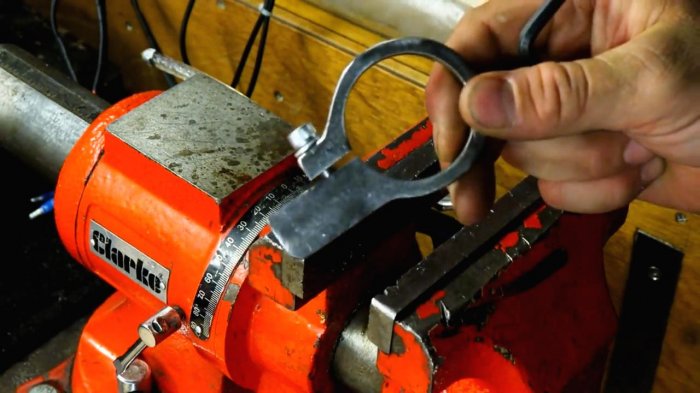

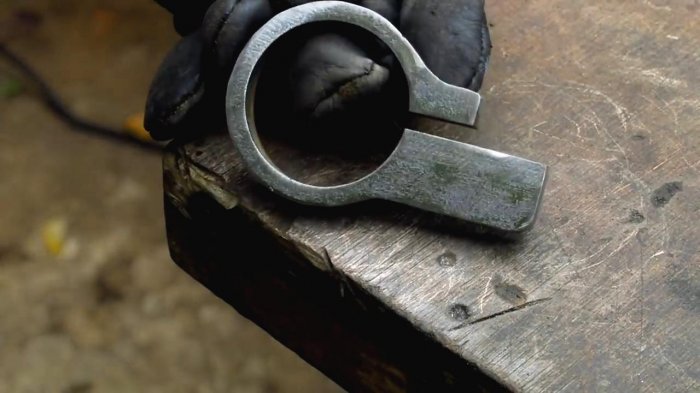

Далее зачищаем и шлифуем чтобы все имело красивый и безопасный вид.

Ленточно-шлифовальная машина из УШМ

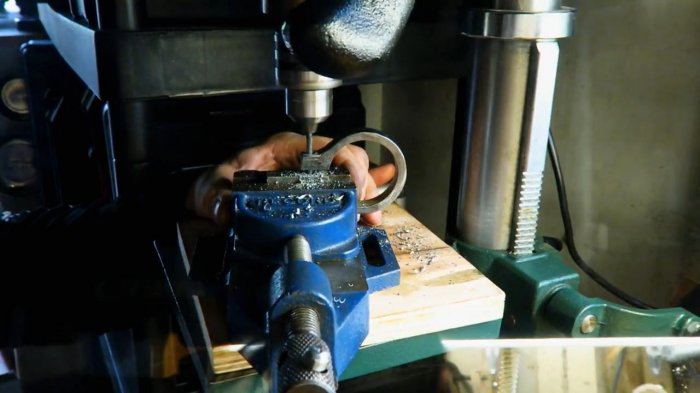

С лапках зажимного устройства сверлим отверстие.

Ленточно-шлифовальная машина из УШМ

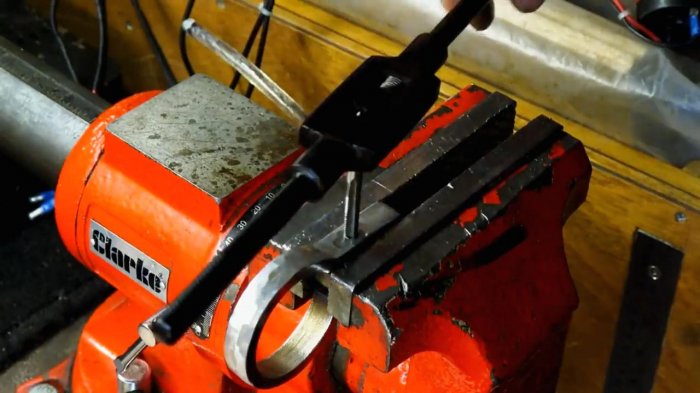

Затем в широкой стороне нарезаем резьбу.

Ленточно-шлифовальная машина из УШМ

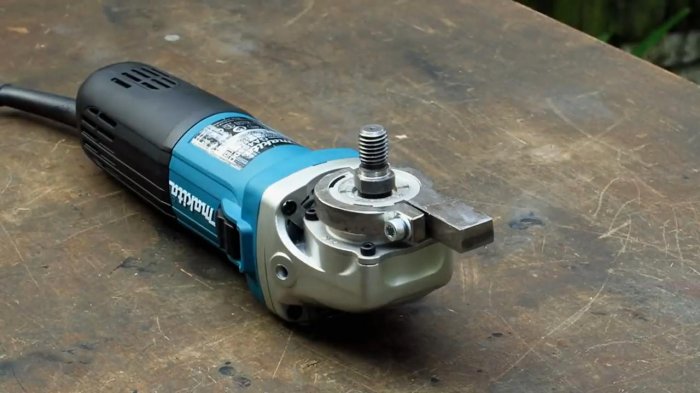

В итоге это крепление легко можно надеть на болгару и зажать, чтобы все держалось намертво.

Ленточно-шлифовальная машина из УШМ

Примеряем.

Ленточно-шлифовальная машина из УШМ

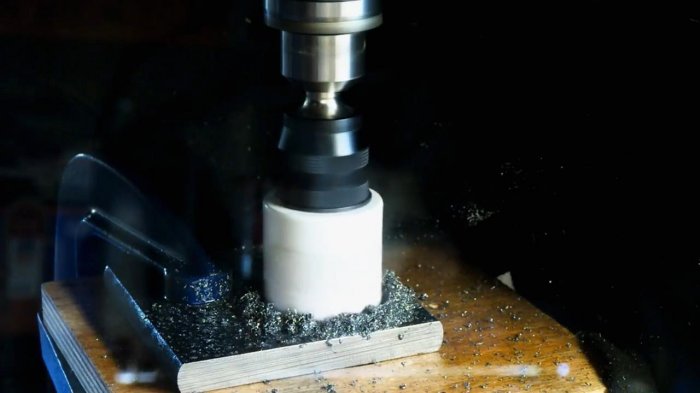

Теперь необходимо изготовить ролик, который будет вращать ленту из наждачной бумаги. Берем ДСП и с помощью насадок больших диаметров выпиливаем кругляши. Для получения широкого ролика кругляши склеим их между собой.

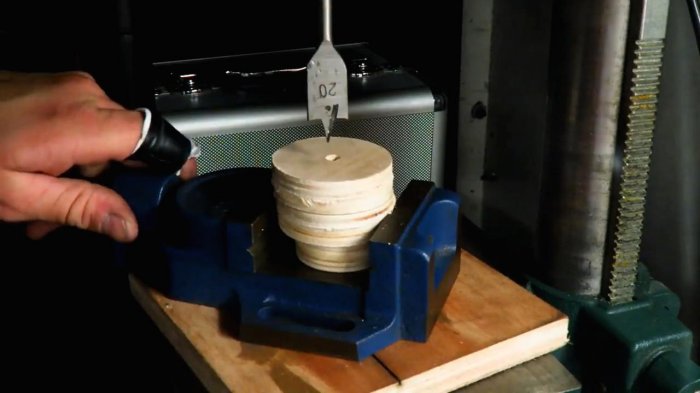

Затем перьевым сверлом просверлим отверстие сразу во всех.

Ленточно-шлифовальная машина из УШМ

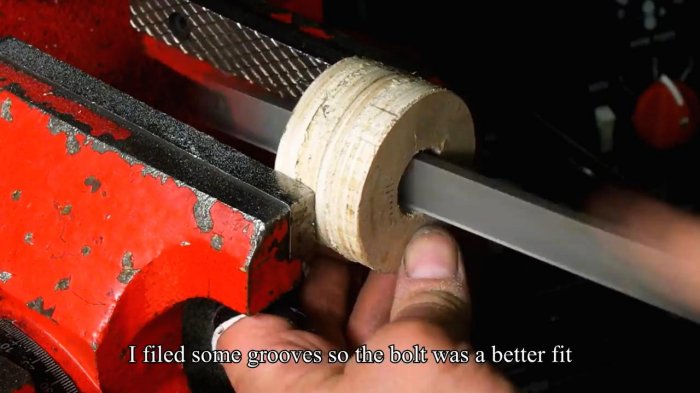

Потом зажимаем в тиски и треугольным напильником делаем внутреннее отверстие под шестигранник.

Ленточно-шлифовальная машина из УШМ

Вот так.

Ленточно-шлифовальная машина из УШМ

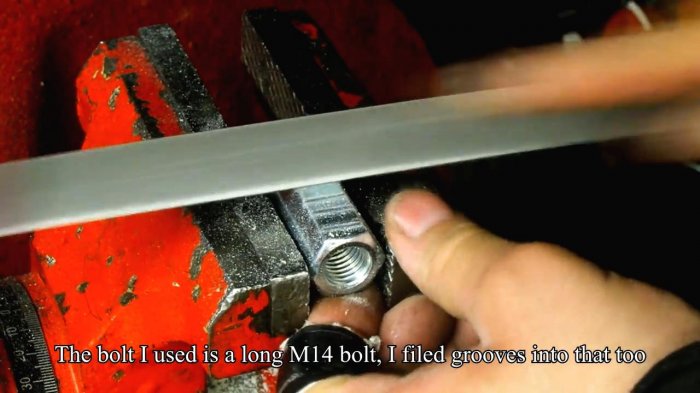

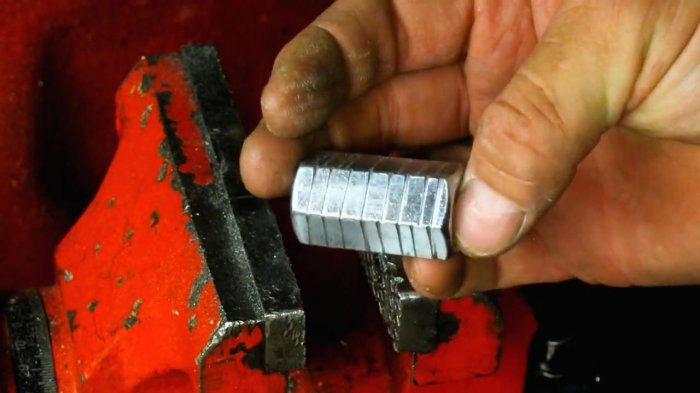

Берем широкую гайку и делаем насечки на плоскостях напильником.

Ленточно-шлифовальная машина из УШМ

Они нужны, чтобы держалась гайка в дереве лучше.

Ленточно-шлифовальная машина из УШМ

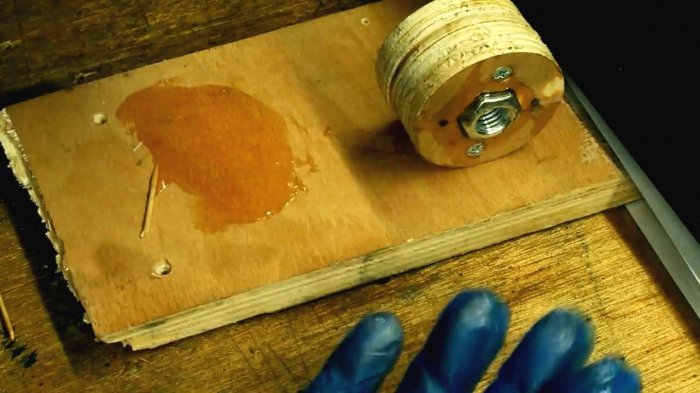

Разводим двухкомпонентный клей на эпоксидной основе и вклеиваем гайку с насечками в деревянный ролик.

Ленточно-шлифовальная машина из УШМ

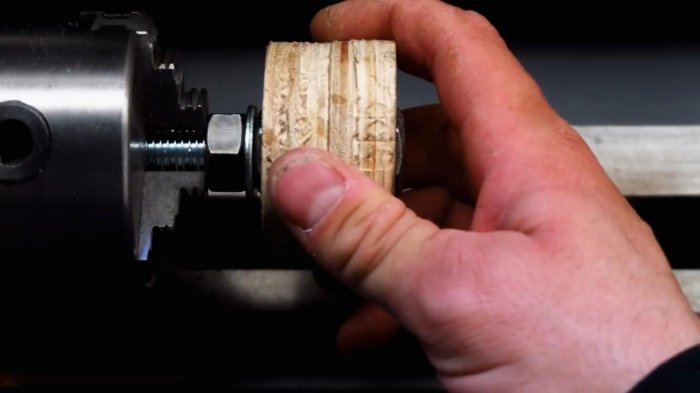

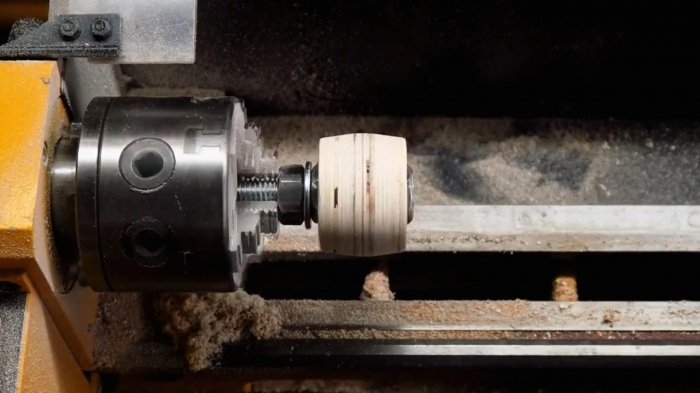

После высыхания клея, зажимаем ролик в токарный станок.

Ленточно-шлифовальная машина из УШМ

Стачиваем под эллипс. Это нужно для того чтобы лента не слетала. Затем наждачной бумагой шлифуем до гладкости.

Ленточно-шлифовальная машина из УШМ

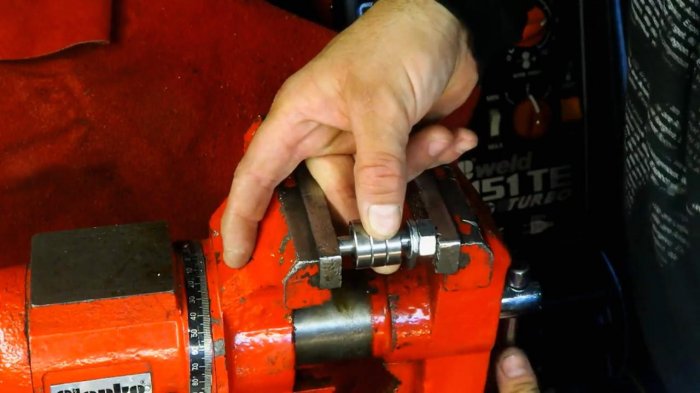

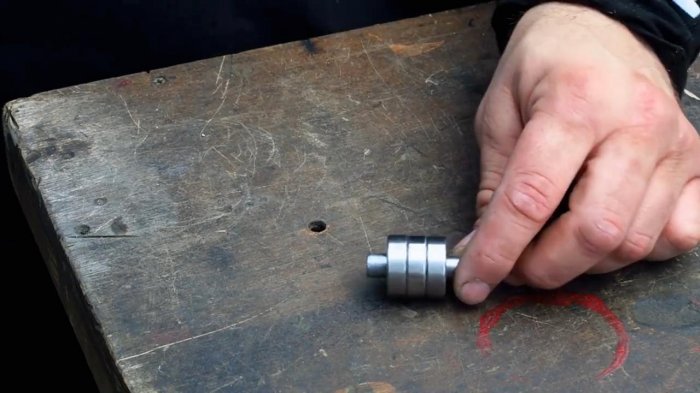

Дошло дело до второго ролика. Он сделан из трех подшипников, запрессованных на вл.

Ленточно-шлифовальная машина из УШМ

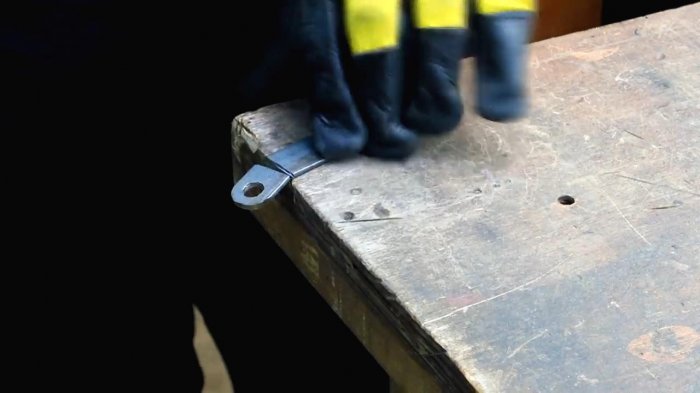

Сделаем два таких ушка.

Ленточно-шлифовальная машина из УШМ

Оденем на края выступающего вала.

Ленточно-шлифовальная машина из УШМ

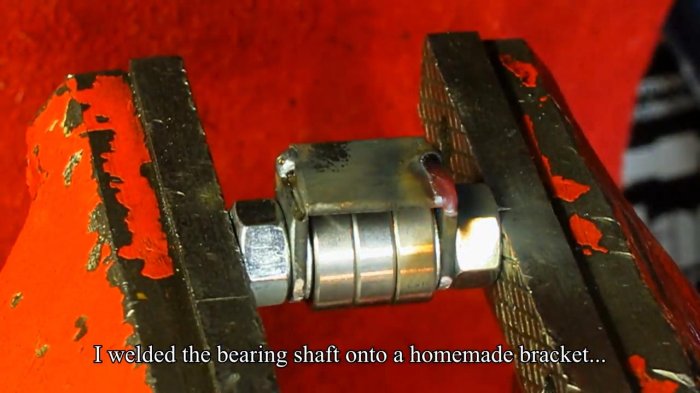

Приварим пластинку. В итоге получилась П-образная деталь удерживающая ролик.

Ленточно-шлифовальная машина из УШМ

Чтобы вал не вылетел, фиксируем сваркой

Ленточно-шлифовальная машина из УШМ

Теперь сделаем раму. Понадобится две стальных трубы разного диаметра, чтобы одна входила в другую.

На трубу большего диаметра наваривается плоская накладка. Она нужна для того, чтобы во время шлифовки надавливать на ленту.

Ленточно-шлифовальная машина из УШМ

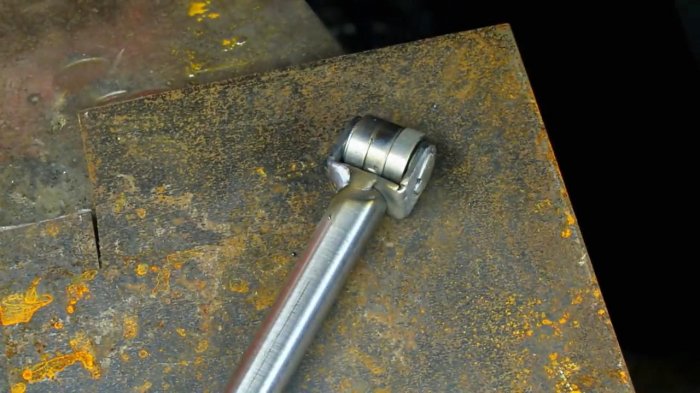

К тонкой трубе привариваем ролик из подшипников.

Ленточно-шлифовальная машина из УШМ

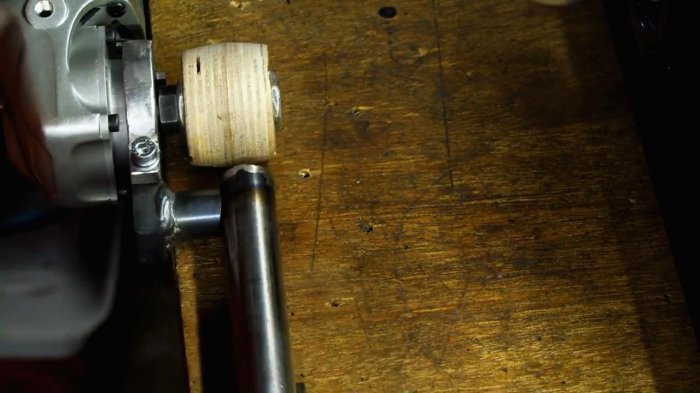

Берем кольцо из наждачной бумаги (продается в строительных магазинах), вставляем трубу в трубу и прикидываем примерный размер всего приспособления.

Ленточно-шлифовальная машина из УШМ

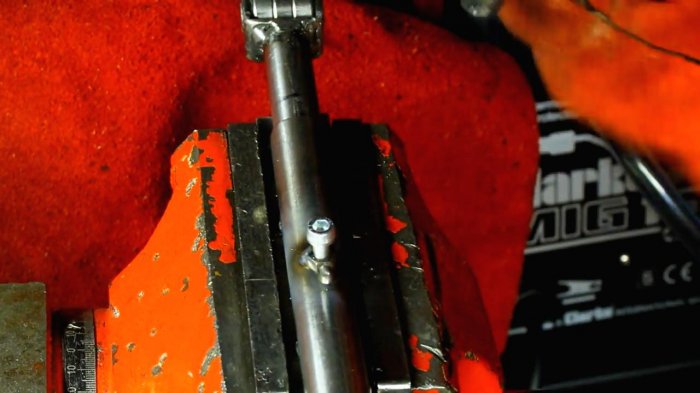

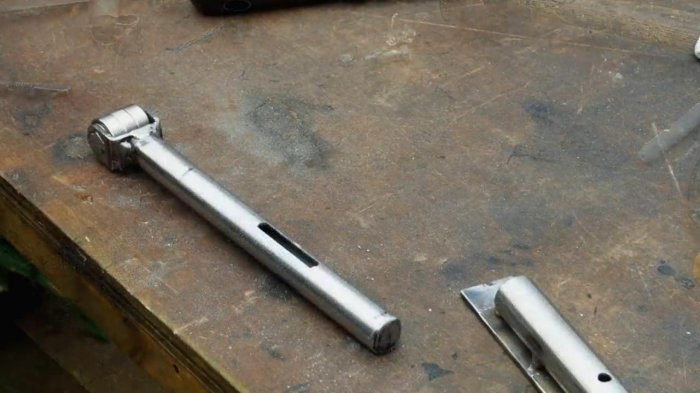

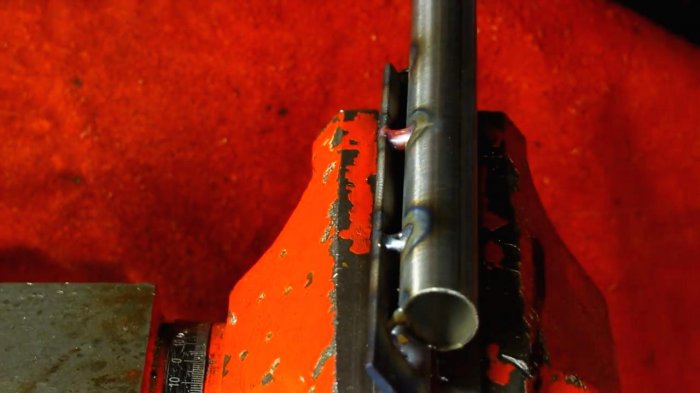

Длинные концы труб отпиливаем. В тонкой трубе делаем широкий паз, а в толстой — отверстие.

Ленточно-шлифовальная машина из УШМ

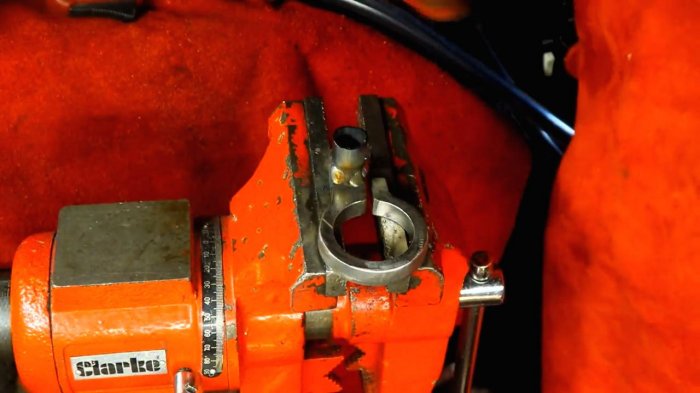

К отверстию приварим гайку.

Ленточно-шлифовальная машина из УШМ

К кольцевому креплению — отрезок от трубы.

Ленточно-шлифовальная машина из УШМ

Свариваем штангу с креплением.

Ленточно-шлифовальная машина из УШМ

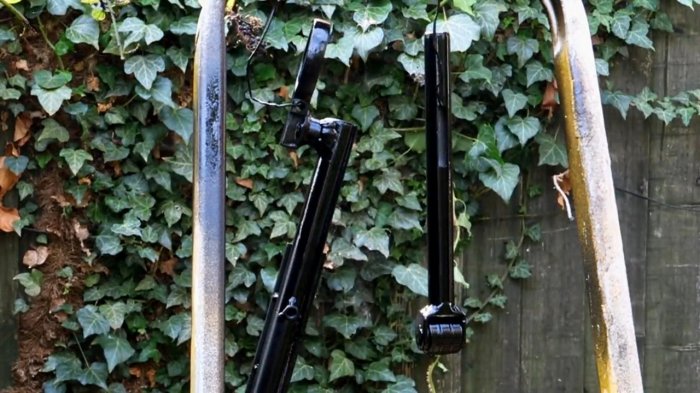

Красим аэрозольной краской.

Ленточно-шлифовальная машина из УШМ

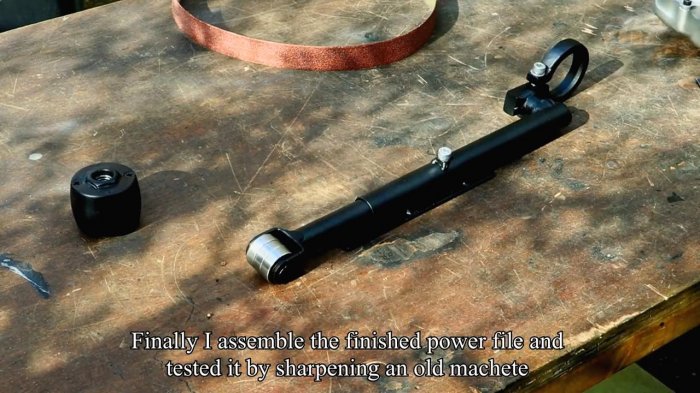

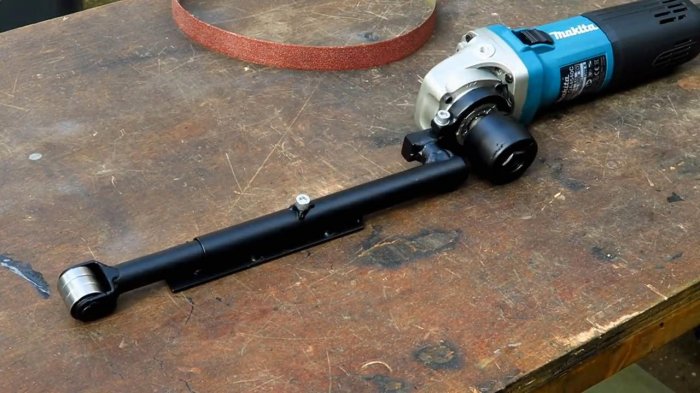

После высыхания вставляем трубу в трубу. Фиксируем болтом.

Ленточно-шлифовальная машина из УШМ

Одеваем на болгарку и так же фиксируем болтом.

Ленточно-шлифовальная машина из УШМ

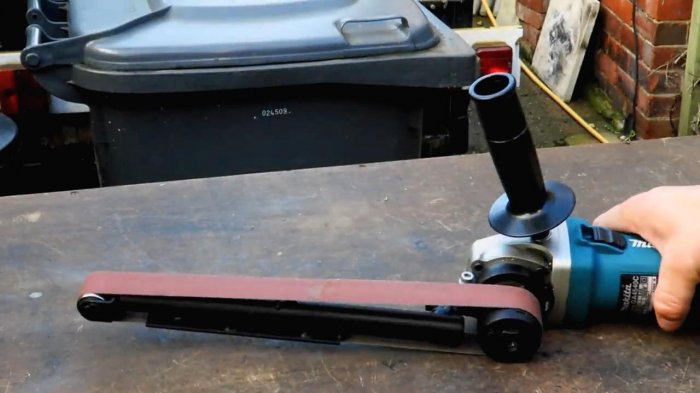

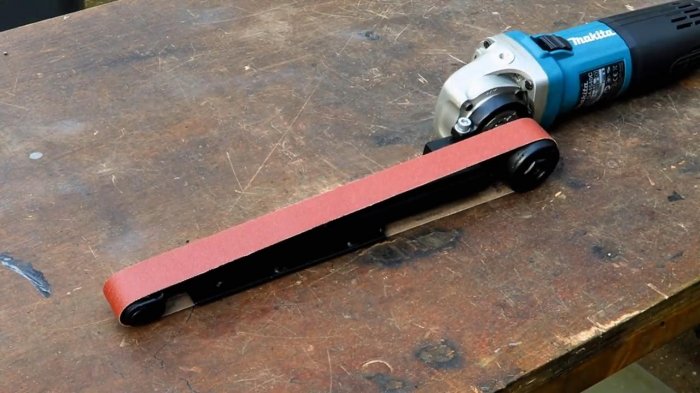

Осталось надеть полоску из наждачной бумаги и ручная ленточно-шлифовальная машина готова.

Ленточно-шлифовальная машина из УШМ

Ленточно-шлифовальная машина из УШМ

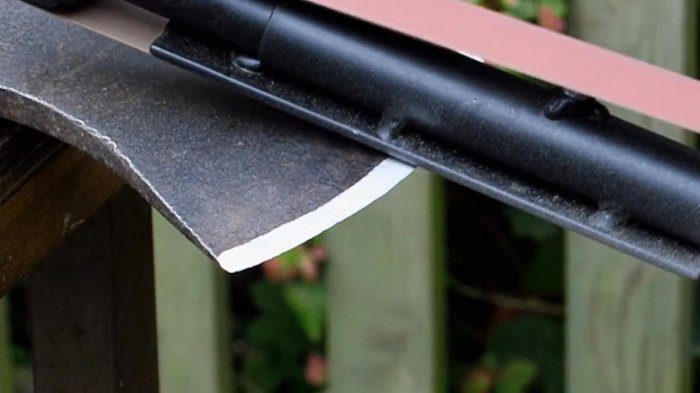

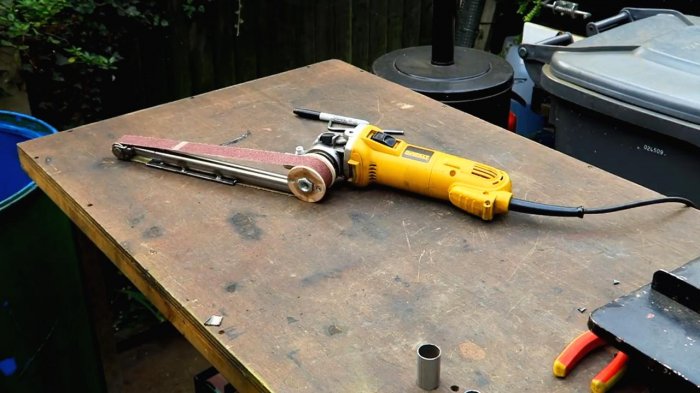

Работает прекрасно.

Ленточно-шлифовальная машина из УШМ

Если будут колебания ленты, то подтяните её. Но натяг сильный делать не нужно. Вообще на высоких оборотах лента ведет себя стабильно.

Особенности

Что нужно знать о ленточной шлифовальной машине перед её самостоятельным изготовлением? Есть несколько важных критериев, которые влияют на производительность и качество работы аппарата. Главный из них – мощность. Ведь она является главным компонентом самодельной машины. Аппараты с высокой мощностью и большим количеством оборотов подойдут для интенсивной зачистки каких-либо материалов. А вот средние обороты пригодятся для поверхностного шлифования. Универсальным вариантом будет считаться УШМ с регулятором оборотов. В данном случае можно самостоятельно регулировать скорость вращения в зависимости от степени обработки.

Следует также учесть ширину будущей шлифовальной ленты. В зависимости от нее следует подбирать размеры ведущего и ведомых колёс самодельного аппарата. Многие ленты имеют ширину 100 мм, но для мелких бытовых нужд сгодятся и ленты шириной 75 мм. И не стоит забывать о безопасности. Это касается и изготовления, и пользования аппаратом. При изготовлении будет применяться сварка. Поэтому работать стоит строго в защитной маске.

Рекомендуется не держать поблизости никаких легковоспламеняющихся предметов и горючих жидкостей. Сам же самодельный аппарат работает от электросети. Поэтому необходимо избегать высокого уровня влаги и следить за изоляцией проводов.

Штроборез

Тем, кому «по долгу службы» приходится постоянно нарезать штробы, есть смысл один раз потратиться и приобрести инструмент специализированный. Но если установить на УШМ пару дисков по камню, то можно обойтись куда более скромными вложениями.

Основная сложность в том, что вал болгарки обычно слишком короткий и на него не получается поставить сразу два алмазных круга. Как выход из положения — нужно изготовить или купить такую гайку-переходник, которая бы прижимала первый диск и одновременно бы являлась посадочным местом для второго.

Естественно, подобная переделка не имеет никакого смысла, если не организовать качественного удаления пыли. Многие пользователи делают кожух самостоятельно, но можно приобрести и заводскую насадку с патрубком для подсоединения пылесоса и с опорной площадкой.



Как сделать шлифмашинку из болгарки? + (Видео)


Такой вопрос может ввести в недоумение, потому что болгарка это и есть — угловая шлифовальная машина. Но она очень универсальная и для каждой операции ее надо подготовить. Чтобы подготовить болгарку к выполнению шлифовки необходимо приобрести опорный круг, который устанавливается непосредственно на вал машины.

Для обработки древесины надо на этот круг наклеить наждачный. Номер наждачной бумаги подбирается под непосредственный момент работы. В продаже можно найти и шлифовальный круг нужного диаметра, и наждачные круги соответствующего размера. Имеются в продаже и наждачные круги с липучкой, которые очень легко и быстро менять на инструменте.

Чтобы преобразовать нашу болгарку для шлифовки бетона, то будет хорошим решением приобрести специальный защитный кожух-пыльник. Он хорош тем, что имеет патрубок для подключения пылесоса. Известные кожухи выпускает фирма Hilti. На кожухе этой фирмы есть сдвигаемый сектор, который открывает часть круга для шлифовки в углах.

Шлифовка болгаркой металлов обычно выполняется стандартными шлифовальными кругами по металлу. Они имеют разные диаметры, разную толщину и разное зерно шлифующей поверхности. Но, если вы собираетесь отшлифовать неприлично поржавевшую поверхность, то сначала ее необходимо пройти щеткой по металлу. Такие щетки нужных диаметров тоже есть в продаже.

https://youtu.be/vDs1gBM_MW4

Ручной гриндер своими руками

Если вам интересна, как сделать грядки из досок, ознакомьтесь с.

Как верно посадить, стричь и ухаживать за миксбордером вдоль забора — читайте.

Нужно приготовить материалы, говоря конкретно:

  • кусочек крепкого листового металла для производства фрезы (лезвия),
  • кусочек трубы для воротка подходящей длины,
  • кусочек трубы наименьшего поперечника (с той целью расчетом, чтоб она вставлялась в первую трубу) для производства трубы – удлинителя,
  • кусочек железного стержня для ручки,
  • резьбовая шпилька с барашками,
  • 4 болта с шайбами и гайками.
  • аппарат,
  • болгарка,
  • молоток,
  • электродрель с набором свёрл по металлу,
  • абразивный круг для затачивания режущих частей,
  • стандартный набор слесарных инструментов.
  1. На кусочке листового металла начертить окружность подходящего поперечника и отметить её центр. Посредством болгарки вырезать заготовку грядущего лезвия. Потом нанести на заготовку линию разреза (по полосы поперечника) и выреза по величине окружности воротка. Разрезав приобретенный диск по диаметральной полосы напополам, болгаркой делаем вырезы под вороток на каждой половинке.
  2. Взять трубу-заготовку для производства воротка на одном из её концов болгаркой сделать продольные надпилы длиной 3-4 см. Их надо сделать более четырёх. Позже при помощи молотка согнуть надпилы к центру трубы так, чтоб сформировалось по сути остриё. Сейчас его необходимо обварить сварочным аппаратом так, чтоб в трубу – вороток не набивалась земля.
  3. Последующий шаг – сваривание обеих половинок диска к воротку. Его следует приваривать на протяжении приблизительно 5 см между собой под углом к плоскости вращения примерно 20 градусов. Идет уже одна часть бура готова.
  4. К трубе-удлинителю перпендикулярно приварить ручку: получится деталь в форме буковкы «Т». Для прочности ручку есть вариант дополнительно укрепить железной «косынкой». Эту Т-образную деталь воткнуть в трубу-вороток и, просверлив сквозное отверстие, соединить обе детали шпилькой с барашками. Таких отверстий в трубе-удлинителе вам понравятся несколько, чтоб регулировать общую длину воротка при необходимости.
  5. Бур готов. Остаётся только заточить лезвия. В этом случае принципиально учитывать, что кромка режущая на фрезах затачивается с расчетом, чтоб остриё было обращено к низу, ко дну будущей ямы.

На последующем видео наглядно показан данный процесс:

Что необходимо?

Итак, перед тем, как приступать к изготовлению ленточной шлифмашины из болгарки, необходимо подготовить все составляющие материалы и инструменты. Для этого понадобятся:

  • сама болгарка, которая является основой будущего аппарата;
  • болты и гайки;
  • листовая сталь;
  • пружины;
  • трубки квадратной формы.

Среди инструментов будут необходимы:

  • тиски, на которых будет осуществляться большая часть операций по изготовлению шлифмашины;
  • дрель;
  • молоток;
  • сварка;
  • набор гаечных ключей;
  • рулетка.

Форматно-раскроечное приспособление

По сути, перед нами более продвинутый аналог болгарки, фиксируемой в стойке. Главное отличие подобной самоделки заключается в организации «протяжки». Для этого необходимо изготовить качественную стабильную станину и, например, при помощи подшипников организовать плавное перемещение режущего узла вдоль неподвижно закрепленной заготовки. Ею может выступать разного рода металлопрокат, начиная от листов, заканчивая уголком или квадратной трубой.

Циркуляционный станок

Назначение данного инструмента, созданного на основе УШМ, то же, что и у болгарки на стойке или у болгарки с протяжкой. Иногда на таком станке работать удобнее, но в основном только дело вкуса, какую компоновку выбрать. Кстати, это, наверное, единственный вариант самоделки, где зубчатый диск по дереву можно применить на болгарке без особого риска.

Смотрите видео

Более подробную инструкцию смотрите в видеоролике.

Стойка для болгарки + (Видео)


Это приспособление представляет собой небольшой станок, с помощью которого можно легко, безопасно и очень точно выполнять резку металлических труб, профилей или стержней. Состоит он из основания или небольшого стола прикрепляемого к земле или к слесарному столу.

Собирается станок в простой последовательности:

  • устанавливаем на основании шарнир;
  • привариваем к шарниру несущую трубу;
  • крепим к трубе П — образную пластину крепления болгарки;
  • на несущую трубу одеваем резиновую ручку;
  • устанавливаем диск и проверяем его положение.

В результате несложной работы у нас получился станок или стойка для болгарки. Теперь болгарка может на шарнире подниматься и опускаться вниз на установленную для резки деталь. Чтобы вверх болгарка поднималась без нагрузок, устанавливаем на трубу пружину.

На столике необходимо установить два фиксирующих уголка. В основании одного уголка делаем по окружности проточку под болт. Она будет нужна в том случае, когда трубу или профиль надо будет отрезать под определенным углом. Тогда мы устанавливаем этот уголок с прорезью под тем же углом к плоскости режущего диска болгарки.

Параллельно уголку с дуговой прорезью устанавливаем уголок, который можно будет придвигать к детали для ее фиксации на столе. Труба или профиль будет просто вкладываться между двумя уголками. Этого достаточно для выполнения быстрого и точного реза.

Установив опорную поперечную металлическую планку на столе станка, можно выполнять зачистку материала с помощью стальной щетки установленной на вал болгарки.

Крупорушка (зернодробилка)

В целом инструмент по конструкции очень напоминает бытовую кофемолку. Идея заключается
в том, чтобы вместо диска закрепить на валу пластинчатый нож. Вместо емкости народ использует металлические или пластиковые ведра, а также «списанные» с кухни кастрюли.

Шлифовальный (заточной) станок

Тут все просто. Болгарку стационарно устанавливают на столе или на самодельной станине. На вал УШМ крепится диск-тарелка с наждаком или диск с абразивными лепестками. Для точной заточки такой станок может быть укомплектован различными угловыми упорами и поворотными зажимами.

Гриндер

А еще из «маленьких» болгарок часто делают гриндеры. Мастера, взявшиеся за такое дело, сталкиваются с проблемой натяжки абразивной ленты и ее стабилизации (чтобы та не сползала
с роликов). Но в итоге у людей получаются вполне практичные стационарные станочки. Есть много примеров, когда своими руками создаются мобильные и производительные электронапильники.

Кстати, в качестве продвинутой версии подобного инструмента можно считать самодельную ленточную шлифмашину из болгарки. Такие, оказывается, тоже существуют.

Еще раз о мерах предосторожности

Приступая к нетрадиционному использованию УШМ или нештатной оснастки, будьте предельно осторожны. Чтобы не получилось, как в известной присказке «да я эту болгарку знаю как свои три пальца». Если есть возможность, приобретайте специализированный инструмент — благо, сейчас есть возможность без проблем выбрать девайс для самых разных задач и на любой кошелек.
