Что нужно знать для правильной заточки ножей. Как делается простая точилка своими руками. Точилка на колесах. Особенности выбора и замены полотна для заточки.

Базовая информация по заточке ножей

Будь то элитный покупной искусственный камень для заточки, или дешевенький булыжник из советских времен, правила заточки ножей одинаково распространяются и на первых, и на вторых.

Специализированные точилки могут сократить прилагаемые усилия к процессу без существенной просадки по качеству, но чем меньше влияет на заточку человек, тем дороже обойдется ему приобретение в денежном эквиваленте.

1) Угол + правила равномерной заточки

Угол заточки выбирается для каждого лезвия индивидуально – в зависимости от его области применения. Для 96% ножей были выведены общие рекомендации, но имеется 4% лезвий, которые требуют от человека зонального распределения, то бишь, на разных участках лезвия, необходимо выдерживать различные значения наклона.

Народные приспособы для заточки сверл против готовых

pravila-ravnomernoj-zatochki

Угол заточки Тип лезвия
от 9 до 16 Лезвия с хирургическим назначением. Сюда же стоит отнести опасные бритвы, используемые барберами
от 16 до 26 Специализированные ножи, используемые кондитерами и прочими поварскими направлениями. К примеру, ножи для хлеба, овощей или мяса.
от 19 до 26 Обычные ножики, которые используются в хозяйских целях.
от 24 до 31 Специализированные ножи для охоты, рыбалки и туристических походов.
от 32 до 45 Более жесткие лезвия, большинство из которых не относится к ножам вообще – топоры, тесаки, мачете, столярные инструменты и прочее.

Точное значение угла заточки указывать не имеет смысла, ведь если человек производит заострение лезвия посредством того же водного камня, то соблюдать одно и то же значение наклона в отношении к бруску будет нереально с физической точки зрения. Отсюда и вытекает диапазон допустимого колебания во время работы с острием.

Рекомендации заточки ножа вручную:

  • качественная фиксация лезвия позволяет избежать соскоков, которые вредят кромке острия. К тому же, беспечное отношение к данному вопросу может привести к получению травм точащим;
  • оселок обязан двигаться вдоль кромки лезвия с единой скоростью, без задержек и ступоров на середине;
  • точка касания острия к точильному элементу должна располагаться под перпендикулярным углом;
  • прилагаемое нажимное давление на плоскость лезвия должно быть соизмеримо с касающейся площадью острия к точилу.

Ну и конечно не стоит забывать о сохранении угла заточки. Только комплексное выполнение всех вышеописанных рекомендаций позволит добиться высокого качества заточки лезвия даже самого тупого ножа, который вы можете найти в собственном хозяйстве.

2) Классификация инструментов для заточки

Если мы говорим о классическом представлении заточки лезвия ножа, то здесь на первую роль выходит абразив. Камней для заточки много + большинство из них вовсе недорогие. Другой вопрос, навыки точильщика. При их отсутствии, рациональнее обратиться к более автоматизированным приспособлениям, о которых мы расскажем во второй части.

Тип точильного камня Особенности
Водный Перед использованием такой брусок замачивают на 15-30 минут в воде. Благодаря подготовительному этапу, можно сэкономить до 40% точильной поверхности камня, что делает материал целесообразным для покупки экономным хозяевам.
Масляной По своей структуре схож с водным, но имеет более маслянистую поверхность, что позволяет не замачивать его перед использованием. Менее экономный вариант точилки.
Природный За основу берется натуральный камень с промышленной постобработкой. Дорогое удовольствие.
Искусственный В основе абразива ненатуральные элементы. Дешевый аналог природного.
Резиновый Не совсем удобный вариант для заточки кухонного ножа, но в продаже есть и такие.

К достоинствам использования точильных камней стоит отнести универсальность, длительный срок эксплуатации (поколениями) и компактность предмета. Из минусов выделим необходимость владения навыками ручной заточки и возникновение неровностей на камне, что приводит к неравномерной заточке лезвия.

ispol'zovanie-tochilnyh-kamnejПОСМОТРЕТЬ Профессиональный точильный камень на AliExpress →

Обратите внимание: некоторые умельцы делают бруски для заточки собственными руками. В основе лежит 3-5 слоев стекла толщиной в 0.5 сантиметра. Слои объединяются между собой клеем, и сверху надевается наждачная бумага нужной зернистости. При необходимости, человек может в любое время заменить изношенный компонент на новый. Удобно.

К прочим ручным изделиям для заточки следует отнести также мусат – стержень с определенным уровнем шероховатости для корректировки и заточки ножей на завершающем этапе.

sterzhen-dlja-zatochki-nozhejПОСМОТРЕТЬ Мусат – стержень на AliExpress →

Классификация мусатов производится на основании геометрии и материалов, используемых при изготовлении точащего элемента. Базовый показатель для мусата – грубость вытяжки, являющаяся размером насечек на поверхности стержня.

Для более продвинутых пользователей имеются альтернативы:

  • ручные станки по заточке.

    ruchnye-stanki-po-zatochkeПОСМОТРЕТЬ Ручные станки по заточке на AliExpress →

    Довольно просто сделать такую точилку и своими руками. Чертежи с инструкциями в интернете найти проще простого. Если же лень заниматься самодеятельностью + не жалко пары тысяч рублей – специализированные магазины ждут вас;

  • электрические точилки.

    jelektricheskie-stanki-po-zatochkeПОСМОТРЕТЬ Электрические точилки ножей на AliExpress →

    Не каждая хозяйка на собственной кухне пожелает видеть такую бандуру с моторчиком. Качественно? Да. Удобно? Не всегда. Искусственные абразивы таких станков не всегда высокого качества, потому к выбору следует относиться с большой ответственностью.

Помимо крупных сборок, на рынках и в китайских онлайн-магазинах частенько можно встретить компактные вариации подобного оборудования. Мелкие ручные и электрические точилки адекватно выполняют свои функции, но такой заточкой хозяйки просто убивают свои ножи. В 60% приспособлений идет упор не грубое срезание металла, а это прямой путь вашего элитного ножа в мусор после 3-7 заточек.

3) Инструкция по ручной заточке

Перед началом следует усвоить 3 правила – соблюдение угла, равномерный и не сильный нажим на поверхность клинка и предварительный промыв брусков по заточке перед непосредственным использованием. Давайте детальнее рассмотрим алгоритм действий для новичка.

Инструкция по заточке ножей:

    1. Промываем брусок от металлической стружки, пыли и окрошки самого камня, который будет использоваться далее.
    2. Готовим место под работу. Важнейший момент – удобно расположить камень. ОТ этого будет зависеть скорость и качество заточки лезвия.
    3. Определимся с углом заточки в зависимости от выбранного типа инструмента. Чем выше качество стали, тем более тонкая заточка клинка требуется. Для дешевого ножика с кухни данный параметр не столь принципиален, нежели для острых бритв и филейных ножей.
    4. Заточку делаем в сторону «от себя». При переходе от прямой линии лезвия к закруглению, постепенно меняем угол (рисунок ниже), сохраняя перпендикулярность между направлением движения и местом соприкосновения кромки с бруском.

zatochka-storonu-ot-sebja

  1. Периодически промываем камень и стряхиваем с него металлическую стружку.
  2. Продолжаем заточку под углом до тех пор, пока на кромке не образуется небольшая заусеница. Переворачиваем нож и повторяем процедуру для второй стороны лезвия.
  3. Достигнув результата на абразиве со средней зернистостью, меняем камень на более мелкий, и повторяем заточку по тому же принципу, но уже меньшее число повторений (на 50%-70% меньше). Менять третий раз брусок для кухонных, и продуктовых специализированных ножей не имеет особого смысла.
  4. Чтобы добиться бритвенной остроты, шлифуем кромку лезвия кожей с использованием ГОИ пасты.

shlifovka-kromki-lezvija-kozhej

Дабы проще было менять и выдерживать угол заточки, лучше использовать специальные приспособления. Например, сделанную точилку для ножей своими руками. Чертежи с размерами несложно найти в открытом доступе на просторах мировой сети, а по себестоимости такой вариант оборудования обойдется в 3-5 раз дешевле покупного аналога по механизму.

Возможные ошибки при ручной заточке:

  1. Использование единого бруска для заточки. Чтобы получить полноценное лезвие с высокой остротой, необходимо минимум 2 бруска с разным уровнем зернистости.
  2. Образование ложных заусениц может ввести в заблуждение точащего кромку. Лезвие затупится спустя пару недель, и точить кромку придется повторно.
  3. Заточка происходит без предварительной чистки лезвия от пыли и жира. Чем чище лезвие, тем качественнее человек сможет заточить нож.
  4. Сильный нажим лезвия. Таким макаром вы испортите не только поверхность камня (его ровность), но и убьете саму кромку ножа.

Ну и конечно же, если не соблюдать для лезвия необходимый угол затачивания, работа уйдет в трубу. Особенно это касается специализированных ножей из высококачественной стали, которые не отличаются дешевизной.

Зачем использовать точило для ножей: основные причины притупления острия

Процедура заточки ножей своими руками – кропотливый процесс, результатом которого является восстановление режущих способностей лезвия ножа. Не следует думать, что слишком острое основание представляет большую опасность, чем притупленное. Хорошо наточенный нож легче входит даже в мягкую разрезаемую поверхность, в отличие от тупого клинка, который в любой момент может соскочить.

Неправильное содержание и уход могут стать причиной быстрого притупления ножей

Неправильное содержание и уход могут стать причиной быстрого притупления ножей

Полезный совет! Периодичность проведения заточки зависит от качества лезвия, от особенностей и частоты использования прибора. При этом нужно понимать, что работа с тупым острием не только опасна, но и требует приложения большего количества усилий при работе на кухне. Больше всего от чрезмерных нагрузок страдают кисти рук.

Конечно, можно отнести изделие мастеру по заточке, но в этом случае нет гарантии, что он будет аккуратно обращаться с прибором и сделает качественное восстановление. Также нужно учитывать, что для того, чтобы провести заточку не дома, потребуется потратить не только денежные средства, но и свое свободное время. Если же изготовить самодельное приспособление для заточки ножей, никуда идти не придется и легко привести нож в рабочее состояние в короткий срок.

Каким бы ни было качество лезвия, оно все равно рано или поздно затупится. Даже при работе с мягким материалом сталь клинка теряет режущие способности, а с лезвия снимаются микроскопические кусочки стали, вследствие чего не только теряется острота, но и изменяется форма режущей поверхности. Деформирование основания также происходит из-за того, что в процессе резки практически всегда лезвие отклоняется в какую-либо из сторон, это зависит от силы нажатия и от того, какой рукой проводится резка. Другие причины притупления острия:

В первую очередь, периодичность заточки зависит от качества ножа и частоты его применения

В первую очередь, периодичность заточки зависит от качества ножа и частоты его применения

  1. Неправильное хранение. Специалисты рекомендуют хранить прибор на магнитной поверхности или в подставке. Если положить его вместе с другими столовыми принадлежностями, из-за их постоянного контакта лезвие будет тупиться даже тогда, когда нож не используется. Для обеспечения правильного хранения прибора можно из дерева изготовить своими руками подставку для ножей.
  2. Грязные продукты. Если нарезать мягкие овощи или фрукты, на которых осталась грязь или песок, то частицы будут оставлять царапины на острие.
  3. Нарушение правил мойки. Специалисты не рекомендуют мыть ножи в посудомоечной машине при большой температуре, потому как горячая вода негативно воздействует на сталь.
  4. Работа с костями и сухожилиями. Кости любого животного обладают высокой твердостью, способной нарушить целостность лезвия. То же самое можно сказать и о скорлупе косточек некоторых фруктов.
  5. Частое использование. При нарезке практически невозможно постоянно выдерживать правильный угол, под который заточено основание. В результате этого заточенная кромка прибора сгибается и работать с таким лезвием становится значительно сложнее, особенно если при изготовлении применялся некачественный материал.

Особенности установки

Для ножей, находящихся в домашнем обиходе, не нужен специальный инструмент для заточки, достаточно, чтобы под рукой была точилка в виде бруска. Но если дома есть бензопила, цепи которой также нуждаются в регулярном затачивании, или болгарка, диски которой постоянно затупляются, то лучше изготовить своими руками установку. Суть прибора такова: к рабочему столу крепится брусок в двух вариациях – с регулировкой или без нее. Для тех, кто не понимает суть изготовления точилки своими руками по тексту, может посмотреть фото или видео мастер-классы.

Какие бывают камни для заточки

В целом существует несколько основных видов таких приспособлений. А именно:

Масляные, на поверхности которых масло, специально для экономии материала.

7148156

Водные, аналогичный предыдущему, но здесь применяется вода.

maxresdefault (5)

Натуральные, обработанные промышленным способом.

IMG_0382a

Искусственные, сделанные из не природных материалов.

8346461

Резиновые, встречающиеся крайне редко. Совершенно неудобные в эксплуатации.

1430443875_dsc01945

Ножеточка в сборе чертеж 1:

точилка для ножей своими руками

1 – основание из разделочной доски; 2 – винт М8; 3 – шарнирный подшипник; 4 – ось; 5 – неподвижный держатель абразивного камня; 6 – прижимная планка; 7 – клинок ножа (показан условно); 8 – точильный камень; 9 – подвижный держатель камня; 10 – пружина от зонтика; 11 – ручка; 12 – проставка (3 шт); 13 – подставка.

точилка для ножей своими руками

Клинок прижимается к основанию планкой при помощи двух винтов под шестигранник
Прежде чем приступить к заточке, убедитесь в надежной фиксации клинка
Чтобы изменить угол заточки, надо поднять или опустить шарнирный подшипник

Что делать с тупыми ножами?

Если с ножами со сменными лезвиями проблем не возникает (естественно при наличии этих самых лезвий), то нож с затачиваемым лезвием нужно периодически подтачивать. Обычно для этого используется специальное приспособление для заточки ножей.

Приобрести такое, сейчас, не составляет труда. Но не все предпочитают подобное решение проблемы. И дело здесь не только в немалой стоимости подобных приспособлений. Качественные точилки стоят ощутимых денег.

Многим мастерам доставит огромное удовольствие станок, предназначенный для заточки ножей, сделанный своими руками. Хотя, даже используя обычный «голый» брусок, конечно, можно произвести заточку ножей своими руками, но чтобы качественно заточить нож используя только точильный камень, он же «брусок», необходимо иметь определённый навык и «твёрдые» руки, ведь потребуется сохранить угол заточки одинаковым по всей режущей кромке, а это не самая лёгкая задача. Облегчить её и призвано специальное точило для ножей будь оно заводского изготовления, или же созданное своими руками.

А вот просто ускорить заточку, поможет любое точило как заводского изготовления, так и сделанное своими руками.

Нюансы в вопросе заточки

В заточке каждого ножика бывают свои моменты.

OLYMPUS DIGITAL CAMERA

Например, японский самостоятельного типа заточки требует особого внимания довольно опытного специалиста, поскольку японский вид стали довольно хрупкий. Чтобы их точить производители дают рекомендацию применять разные водные камни, наделенные разнообразной зернистостью.

11(6)

Хозяйки для заточки применяют точилки, купленные в магазине. При использовании нескольких ножей, их острота сохраняется дольше.

DSC00501

А ведь это очень немаловажно, даже несмотря на то, что это отнимает массу времени и силы.

rub-17

Почему тупятся ножи

Для того чтобы обеспечить долгую и комфортную работу с ножом после заточки, прежде всего попытайтесь ответить на вопрос, «Почему же ножи тупятся?» Почему через некоторое время после заточки требуется подточить нож снова, а иногда и полностью заточить нож заново?

Причина потери режущей кромкой любого инструмента остроты заключается вот в чём: при работе на режущую кромку ножа ил какого-либо другого инструмента воздействуют мельчайшие абразивные частицы разрезаемого материала.

Такие частицы есть в любом материале, будь то камень, дерево, или продукты питания.

Даже в мягких овощах и фруктах есть такие частицы. Просто их может быть больше или меньше, но будут они обязательно. От их размера, остроты и количества только скорость, с которой будет притупляться инструмент.

Как сделать точилку для ножей своими руками: чертежи с размерами + алгоритмы сборки

В интернете реально найти порядка 30 вариаций сборки точилок для ножей собственными руками. Имеются как совсем простенькие сборки в 5-10 минут, так и полноценные проекты с электрическими моторчиками или мудрёными механизмами фиксации угла заточки. Далее мы рассмотрим приспособления как из первого направления, так и второго. Найти приемлемый вариант сможет для себя каждый.

1) Элементарный вариант точилки за 5 минут

Такая точилка для ножей своими руками чертежи с размерами не требует. Приспособление удовлетворительно выполняет свою роль + требует от человека 5-10 минут личного времени на сборку. Естественно, точить высококачественные лезвия таким устройством не рекомендуется, но для кухонных ножиков вариант более чем приемлем.

jelementarnyj-variant-tochilki

Какие материалы потребуются:

  • электрическая дрелька;
  • шпилька резьбового типа;
  • две обычных гайки.

Да, это все. Если в хозяйстве не нашлось шпильки, можно использовать болтик, либо обрезать его шляпку пилкой по металлу (но придётся повозиться с наконечником для фиксации в дрельке) Сборка и эксплуатация устройства столь же проста, как и набор материалов для изготовления.

Как собрать/использовать точилку:

    1. Берем шпильку, и на нее накручиваем вплотную 2 гайки.

berem-shpilku

    1. Полученную конструкцию вставляем в патрон электрической дрели и хорошо фиксируем. Если в процессе работы шпилька вылетит, трав избежать будет очень сложно.

fiksacija-v-patrone-jelektricheskoj-dreli

    1. Берем кухонный нож низкого/среднего качества, и вставляем его в щель между гаек. Включаем дрель и начинаем заточку ножа. Благодаря электрическому приводу, скорость работы сокращается до 1 минуты.

nachalo-zatochki-nozha

Естественно, ни о каком угле тут не может быть и речи, ведь она происходит почти под 90 градусов и тупо срезает слои металла, но благодаря простоте сборки и скорости заточки, для дешёвых ножей за 50-200 рублей, такой вариант имеет место быть.

2) Инструкция по сборке точилки Скомороха

Данный вариант приспособления чуточку сложнее предыдущего варианта + требует от человека до 30 минут работы. Несмотря на элементарность конструкции точилки Скомороха, она куда эффективнее выполняет свою функцию нежели 2 гайки и шпилька с дрелькой. Основное преимущество перед конкурентом выше – возможность настройки угла заточки лезвия.

Как собрать костыль Скомороха собственноручно – инструкция с фото:

    1. Для сборки механизма потребуется набор металлических деталей, представленных на рисунке ниже. Всего 8 компонентов, половину которых с легкостью можно найти в собственном гараже.

kostyl-Skomoroha

    1. Покупаем в магазине парочку самых дешевых точильных камней с различным уровнем зернистости. Тестировать наше приспособление будем на них.

deshevye-tochilnye-kamni

    1. Во избежание засаливания, помещаем камни на 10-20 минут в воду, чтобы те «напились».

pomeshhenie-kamnej-v-vodu

    1. Избавляемся по периметру бруска от острых граней, которые могут навредить острию лезвия затачиваемого ножа.

izbavlenie-ot-ostryh-granej

    1. Приступаем к нашей сборке «костыля». Для начала на болт накрутим пластмассовый шарик, который известен еще с советских времен (ручка с регуляторов на станках).

sborka-kostylja

    1. У болтика требуется убрать шляпку. Фиксируем его в тисках и при помощи пилки по металлу, избавляемся от ненужной части детали.

ubiraem-shljapku-u-boltika

    1. Для выравнивания среза используем точильный станок (хотя если он есть, то можно забросить работу и просто точить ножи на нем, но тут уже дело каждого). Снимаем пару ниток резьбы у места среза шляпки.

vyravnivanie-sreza

    1. На вид куда получше.

vyravnivanie-sreza-itog

    1. Для эстетики шлифуем деталь на точильном станке, в том числе – это не только предаст пластинке вид, но и уменьшит время образования ржавчины на ее поверхности.

shlifuem-detal-na-tochilnom-stanke

    1. Одно из крайних отверстий рассверливаем для болта. Далее убираем образовавшиеся заусеницы. Сократить работу можно, если найти пластину с уже нужным радиусом отверстий.

rassverlivanie-otverstija-dlja-bolta

    1. Теперь добавляем оставшиеся детали. Никаких выпиливаний и другой механической работы. Просто последовательно накручиваем гайки и получаем конструкцию на рисунке ниже.

dobavlenie-ostavshihsja-detalej

    1. Перед заточкой ножа, обух необходимо проклеить скотчем/изолентой – это позволит избежать царапин на его поверхности. Особо актуально для новых лезвий.

proklejka-skotchem

    1. Костыль Скомороха готов. Перемещая гайку по резьбе, можно получить любой угол наклона, что весьма практично. Остаётся произвести двухстороннюю заточку и проверить результат.

gotovyj-kostyl-Skomoroha

Подобный метод заточки допускает направление движения как «от себя», так и «к себе». Во время эксплуатации важно не давить на нож. Вес точилки полностью удовлетворяет потребность острия в давлении. На заточку даже тупейшего ножа уйдет не более 3 минут личного времени. Удобный и быстрый вспомогательный инструмент для ручной заточки любого ножа из стали.

3 этапа сборки гидравлического пресса своими руками

3) Точилка станочного типа из фанеры

Следующий вариант сборки рассчитан на личности, которые умеют управляться с деревом, в частности – фанерой. Материал неприхотливый и простой в обработке, но в зависимости от марки, может крошится.

tochilka-stanochnogo-tipa-iz-fanery

Конечный вариант точилки можете лицезреть на рисунке выше. Порядка 80% компонентов сборки реально сделать из того, что есть под рукой. Подойдет как полированный, так и материал ламинированного типа.

Материалы Инструменты
Фанера листового типа, толщиной от 0.9 до 1.1 сантиметра. Камень для заточки.
Дерево для колодок регулировки. Параметры – 02 на 0.4 на 0.8 сантиметра. Болгарка + электрический лобзик.
Лист стали в 0.1 сантиметра Нож сапожного типа или как его еще называют «секционный».
Брус 0.6 на 0.6 сантиметра. Дрелька.
Металлическая шпилька с длиной в 30 см и радиусом 0.5-0.6 сантиметра. Шуруповерт.
Футорки в количестве 2 штук М10 Рапшиль.
По мелочам – гайки/гайки-барашки, болтики, шайбы и саморезы. Реймус.

Как сделать плавный пуск для болгарки своими руками

Основа конструкции – фанера, но для лучшей устойчивости конструкции можно использовать альтернативный материал, либо утяжелить основание при помощи металлических «подков», которые можно сделать из стальных уголков (25 на 25 сантиметров).

Инструкция по сборке точилки:

    1. Начинаем с основы. Берем лист фанеры и делаем из нее 3 плоскости – одна будет наклонной, а 2 по сторонам. Добавляем 3 отверстия в пластинах что будут справа/слева + по 3 в торцах для наклонной плоскости. На время крепим элементы при помощи саморезов.

ploskosti-il-lista-fanery

    1. Сзади, между боковыми сторонами конструкции фиксируется на саморезы деревянный брус, в котором высверливается отверстие под шпильку. От крайней части бруса требуется отступить 2 сантиметра. Отверстия под шпильку делают в 2 этапа – просверливание небольшим диаметром и расширения большим. С двух сторон ставятся футорки, а потом добавляется и сама шпилька.
    2. Теперь приступаем к подручнику. Он будет состоять из 2 стальных плоскостей. Одна имеет размеры 6.5 на 16 сантиметров, а вторая 4.5 на 145 сантиметров. Спереди верхнего основания делаем отступ в 3 сантиметра и выпиливаем небольшой паз (до 0.3 см). Секционным ножиком срезаем сверху слой фанеры и вставляем стальную пластинку.

podruchnik-iz-stalnyh-ploskostej

    1. Сверху добавляется пластина больших размеров. Отступы с краев обязаны совпадать. На равных расстояниях добавляется 3 отверстия с радиусом по каждому 0.3 сантиметра. Стягивание пластин производится с помощью болтиков, шляпки которых направлены вверх, а гайки снизу. Далее, производится сваривание шляпок с пластинкой и срез наплыва + шлифовка до ровной поверхностиэ.
    2. В выборку добавляют отверстия для фиксации, и закрепляют подручник на гайки. Для более качественного прижима можно воспользоваться шайбами.
    3. Наступило время прижимной части конструкции. Здесь также 2 составляющих. «Г» -подобная пластинка с размерами 0.7 на 14 сантиметра + шириной в 4-5 см. Второй компонент – это прямоугольник с размерами 5.5 на 9 см.

prizhimnaja-chast-konstrukcii

    1. Прямоугольник уходит вниз. Обеим заготовкам добавляется по 2 отверстия. Отступ от краёв планки составит 0.3 сантиметра. Затем детали стягиваются при помощи болтиков по 0.8 см, при чем, заводить их требуется в противоположных сторонах. Шляпки опять свариваются с пластиной и шлифуются.
    2. Наклонная плоскость с регулировочной шпилькой при помощи рейсмуса получает направляющую. Сверху/снизу отступается по 3 см и добавляется 2 отверстия с радиусами в 0.4 см. Края объединяются при помощи линий, а далее за счет лобзика проделывается пропил, который напильником увеличивают до радиуса в 4.4 см.
    3. Производится стягивание деталей через полученный отверстия на болты, а снизу наклонной планке добавляют барашек.
    4. Время за регулирующей системой. Шпильку фиксируют снизу на шайбу + гайку – это обеспечит детали хорошую устойчивость.

regulirujushhaja-sistema

    1. Берем небольшую колодку и от ее края отходим на 2 см. В торцовой части проделываем сквозное отверстие с радиусом в 0.5 см и добавляем к нему резьбовую нарезку.
    2. От полученного торцевого отверстия необходимо отступить порядка 5.5 см и добавить в другой плоскости по центру отверстие с радиусом в 0.7 см. Полученный паз при помощи рашпиля хорошенько развальцовывают.

razvalcovka-paza

  1. Осталась лишь точильная каретка. Делается она из прутка + шпильки с радиусом в 0.5 см. Необходима соосная сварка. Чтобы фиксировать точильный камень, необходимо сделать 2 мелких брусочка с размерами 1.5 на 4.5 на 7 см. У каждого делаются параллельные отверстия с радиусом в 0.5 см. От края прямоугольника отступить порядка 2.5 см.
  2. Теперь сборка каретки. Барашек + шайба + бруски + шайба + гайка. Вот такой сэндвич.

Полученная штанга легко фиксирует точильные камни, но специалисты советуют для упрощения процесса обработки лезвия сконструировать и пару-тройку брусков сменного типа. В их основе будет профиль из алюминия по ширине 4.5 см. Материал зашкуривают, и сверху насаживают при помощи клея наждачку с разной зернистостью. Приоритет отдавайте материалам на основе ткани.

2 варианта сборки токарного станка по металлу своими руками

Пошаговая видео инструкция по сборке точильного приспособления Скомороха:

4) Точилка своими руками: чертежи + алгоритм сборки аналога ТМ LANSKY

Теперь перейдем к профи уровню в создании точилок ножей. Прототипом послужит известная продукция от компании LANSKY. Чтобы прикупить набор для заточки ножей данного производителя, необходимо выложить кругленькую сумму, но есть возможность сборки с нуля собственными силами.

sborka-tochilki

Принцип работы точилки таков – поступательные движения бруском формируют острие кромки при фиксированном в зажиме лезвии. Правило идеального результата – перпендикулярность участку заточки и смена брусков на варианты с более мелкой зернистостью.

Пройдемся по чертежам конструкции:

    1. Клемма вверху

klemma-lanski-verhnjaja

    1. Клемма внизу.

klemma-lanski-nizhnjaja

    1. Зажим для камня.

zazhim-dlja-kamnja

    1. Сборочный чертеж для зажима.

sborochnyj-chertezh-dlja-zazhima

    1. Упор слева.

upor-sleva

    1. Упор справа.

upor-sprava

    1. Направляющая.

napravljajushhaja-na-chertezhe

    1. Далее идут чертежи точилки, ориентированной на уголок 9х9х6 сантиметров.
    2. Верхняя клемма.

verhnjaja-klemma

    1. Нижняя клемма.

nizhnjaja-klemma

    1. А вот конечный вид точилки в собранном виде.

vid-tochilki-v-sobrannom-vide

    1. Объемная модель упростит восприятие + поможет точнее состыковать детали во время сборки.

obemnaja-model-tochilki

    1. Итоговый вариант сборки по чертежам представлен на картинке ниже.

itogovyj-variant-sborki-po-chertezham

Да, точилку своими руками, чертежи которой мы предоставили выше, нельзя назвать простой в сборке – это уже высший уровень мастерства. Помимо навыков, потребуется множество дополнительных инструментов, которыми рядовые самоделкины не располагают. Отталкивайтесь от собственных потребностей, возможностей и желаний. Мы же предоставили варианты сборки на любой вкус.

ruchnaja-tochilk-dlja-nozha

ПОСМОТРЕТЬ Профессиональная точилка для ножей на AliExpress →

Разновидности самодельных приборов

У самодельных точилок для ножей есть ряд плюсов и минусов:

Устройство из двух треугольных деревянных блоков. Это блоки нужно поставить параллельно и скрепить винтами. Точильный кирпичик закрепляется между этих двух брусков-основ и при необходимости его можно поворачивать, меняя угол затачивания.

Однако, если такую конструкцию использовать долгое время удерживающие элементы ослабнут и выставить и удержать нужный градус станет проблематичным.

Основание — из любого удобного материала (деревянного, металлического, пластикового). Здесь нужно установить подвижный элемент в целях изменения углов и фиксирующий элемент для точильного бруска. Действия точильщика должны быть вертикальные. Неудобство этого сооружения в том, что его необходимо держать рукой на поверхности, ну или закрепить чем-либо.

Также это может быть брус, закреплённый на импровизированной дрезине. Заточка совершается путём движений вперёд-назад. Угол контролируется соотношением высоты бруска и рабочей основы. Всю конструкцию необходимо закрепить на неподвижной поверхности.

Это лишь некоторые варианты подобных приспособлений. Есть и другие, требующие много сил, времени и сноровки.

Простейшая точильня для ножа в домашних условиях

Как уже говорилось выше – одно из самых главных качеств хорошей точилки – возможность задать или соблюсти нужный градус меж режущей пластиной и брусочком.

Данная инструкция, которая рассказывает как сделать точилку для ножей, предлагает изготовить станок со следующим принципом: хорошо зафиксированный ножик точится строго под установленным углом сменными точильными камнями нужной абразивности.

Собираем основу нашего приспособления

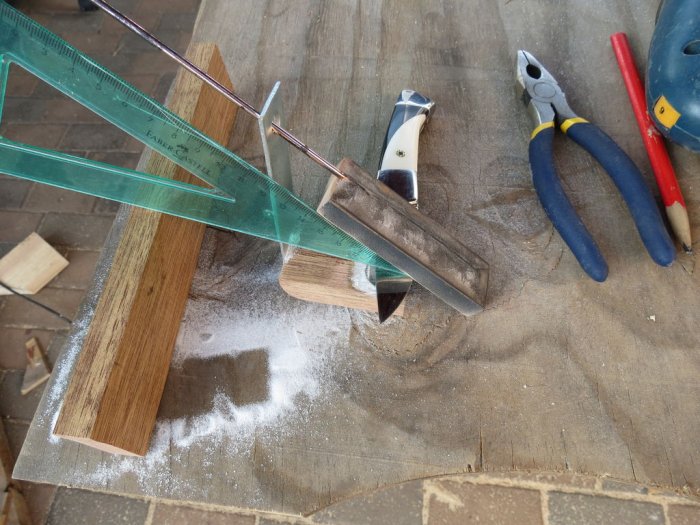

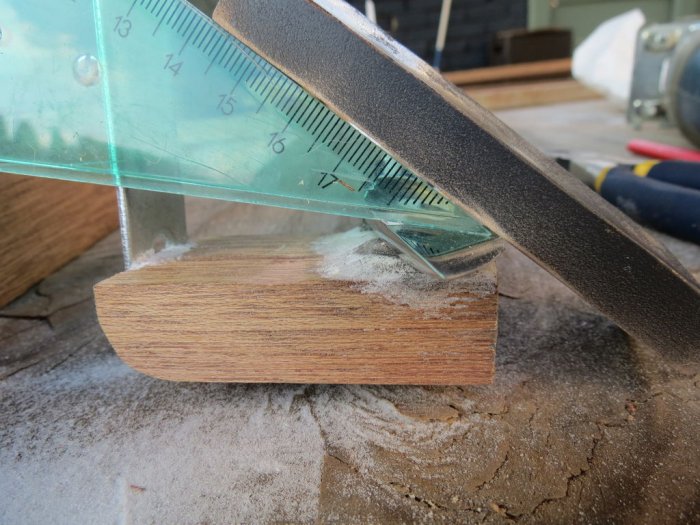

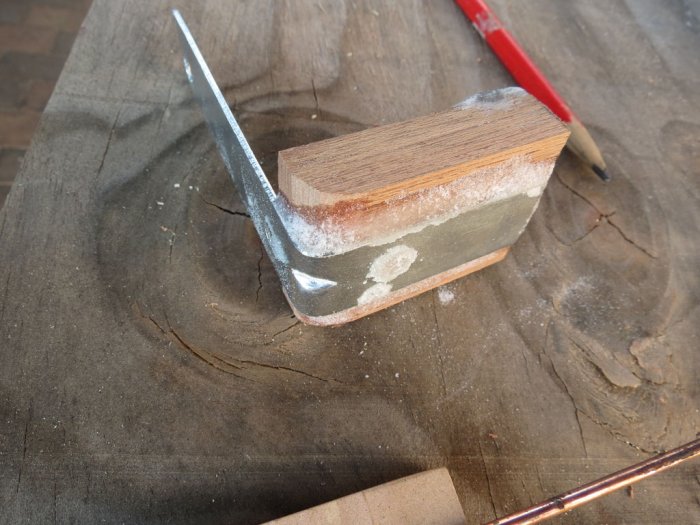

Здесь говорить особенно нечего. Посмотрите на фото, что должно получиться. Да, всё таки, сода + супер клей – это сила!

Простое приспособление для заточки ножей под фиксированным углом

Простое приспособление для заточки ножей под фиксированным углом

Какими свойствами должна обладать точилка?

Итак, перед тем как своими руками делать приспособление для заточки ножей, надо продумать его конструкцию. А для этого необходимо ответить на вопрос: какими же свойствами должна обладать точилка для ножей:

Первое, любая приспособа для заточки ножей должна надёжно фиксировать нож не позволяя ему выпасть, но при этом не повреждая материал лезвия.

Второе, самодельная точилка для ножей должна обеспечивать удержание бруска под строго определённым углом, что необходимо для заточки всей режущей кромки с неизменным углом.

Третье, самое сложное и пожалуй самое важное, заточной станок для ножей, как сделанный своими руками, так и заводского изготовления должен позволять изменение угла установки заточного бруска, это нужно для обеспечения заточки различного инструмента и даже позволит производить заточку ступенчатых ножей.

Проверка и корректировка угла заточки

Выполнив пробную заточку какого-нибудь лезвия, убедитесь, что угол вас устраивает. Можно просверлить в скобе несколько отверстий, соответствующих разным углам.

Простое приспособление для заточки ножей под фиксированным углом

Приспособы для заточки

Если нет возможности собрать сложный инструмент для заточки ножей, то можно обойтись подручными средствами и изготовить ручные точилки для ножей. Простую точилку можно смастерить из угловой рамы, в которую вмонтирован оселок.

Приспособы для заточки

Если точилку дополнить скользящей кареткой, то не придётся удерживать нож под определенным углом, что, в свою очередь, хорошо скажется на заточке лезвия. Для изготовления подвижной каретки понадобятся брусок треугольной формы и магнит. Лучше всего использовать неодимовый магнит, позволяющий притянуть нож и надежно его зафиксировать. Если такой магнит отсутствует, то можно взять комплектующие из HDD (жесткого диска).

Перед тем как, отдать нож или другое изделие для заточки, следует ознакомиться с материалом, который поможет не только в изготовлении точила своими руками, но и сэкономит некую сумму. Главным аспектом является получение дополнительного опыта, который пригодится в дальнейшем.

Originally posted 2018-07-04 08:33:12.

Чем будем делать?

Из инструмента Вам понадобится: дрель, сверло подходящей длины и диаметра, шуруповёрт с битами подходящими к вашим саморезам или конформату вместо шуруповёрта с подходящими битами можно использовать и отвёртку (но это будет труднее).

Какой-либо инструмент для резки металла (ножовка по металлу или болгарка оснащённая отрезным кругом).

Как будем делать?

Задавшись вопросом «как сделать точилку для ножей?» Первым делом найдём чертежи для нашей будущей ножеточки, которую мы будем делать своими руками, а для этого введём в строку поиска такой запрос: «приспособление для заточки ножей чертежи».

В ответ на такой запрос любая поисковая система выдаст большое количество подходящих результатов поиска. Выбираем понравившийся.

Разрезав фанеру любым удобным способом на детали для нашей будущей станины, сверлим их в местах крепления друг к другу, а затем скрепляем саморезами или конформатом между собой.

На станине закрепляем, с помощью болта, предварительно обработанную согласно чертежу алюминиевую плиту (она будет служить зажимом для затачиваемого ножа).

Далее прикрепляем к станине вертикальный отрезок шпильки и неподвижно закрепляем на нём «сухарь» Состоящий из двух деталей выполненных эбонитового бруска (Сухарь — очень важная деталь, он определяет угол, под которым будет соприкасаться абразивный брусок и затачиваемое лезвие).

Теперь создадим крепление для абразивного бруска: для него используем оставшийся отрезок шпильки. Два бруска из эбонита или другого подобного материала и две гайки.

Как сделать точило для ножей из старого напильника

Для изготовления данной самоделки можно использовать старый напильник по металлу любой формы — например, это может быть квадрат или треугольник. Подойдут также напильники круглой и прямоугольной формы.

Идеей этой самоделки поделился автор YouTube канала «Неформальный Механик».

Чтобы сделать точило своими руками, потребуется любой старый напильник, который уже не справляется со своими прямыми обязанностями, и электрический заточной станок (электроточилка). Либо можно использовать гриндер.

Все, что необходимо будет сделать — это полностью сточить рифленую поверхность напильника до голого металла.

Точилка для ножей своими руками: 9 бюджетных идей

Удобнее, конечно, использовать прямоугольный напильник, потому что у него только две стороны, но, в принципе, с треугольным и квадратным тоже особых хлопот не будет.

Далее нужно надеть на хвостовик напильника деревянную ручку, чтобы точило удобно было держать в руке.

Можно использовать родную рукоятку, если она в нормальном состоянии, или сделать новую — например, на токарном станке. Как вариант, деревянную ручку можно купить в магазине.

Точилка для ножей своими руками: 9 бюджетных идей

Вот, собственно, и вся работа. После таких нехитрых манипуляций мы получаем самодельное точило для ножей. Получилось очень простое и удобное в использование приспособление для заточки — лучше многих магазинных аналогов.

Процесс изготовления точила для ножей очень простой, но если что-то непонятно (например, как обрабатывать напильник), можно посмотреть основные этапы работ в авторском видеоролике. Спасибо за внимание.

Этапы работы над обработкой ножа

  1. Начать затачивание нужно с того края лезвия, которое расположено ближе к ручке клинка.
  2. Чтобы было удобнее контролировать и не заходить за пределы нужной части – её можно закрасить каким-либо ярким маркером.
  3. Само движение при процессе – последовательное, лёгкое, без нажатия.
  4. Остриё ходит строго перпендикулярно точильному элементу.

Так, в домашних условиях можно самому изготовить точильню для домашней кухни или промыслов и не тратить больших сумм на покупку фабричного изделия.

Инструкцию прислал этот источник.

Рейтинг
( 1 оценка, среднее 5 из 5 )
Загрузка ...
Лазерные станки
