Стол для циркулярной пилы своими руками: где найти чертеж с нужными размерами, из каких материлов сделать, правила безопасности при работе с ручной циркуляркой

Потребность в установке в мастерской или на участке распиловочного стола часто возникает при работе с деревом, пластиком или мягкими цветными сплавами, в

Что собой представляет циркулярная пила

В быту и на производстве циркулярная пила необходима для распиливания различных материалов (древесины, шифера, ГКЛ, мягкого металла, фанеры и т. д.). Этот ручной электрический инструмент (в стандартной комплектации) предназначен для выполнения прямолинейного распила глубиной от 40 до 140 мм (большинство выпускаемых производителями моделей позволяют выполнять пропил под прямым углом до 85 мм, но для строительных площадок есть линейка более мощного оборудования). При проведении операции устройство крепко держит в руках оператор и проводит пиление, двигаясь вдоль обрабатываемого изделия. При этом ограничений размеров заготовок по длине и ширине нет. Существует возможность пиления под углом к поверхности детали.

Устройство дисковой пилы

Устройство дисковой пилы

Модели пил различаются мощностью. Самые бюджетные устройства имеют мощность до 1,2 кВт и предназначены для распиловки заготовок толщиной до 4,5 см. Они отлично подходят для бытовых нужд, проведения периодических работ в течение коротких промежутков времени и отличаются простотой и неприхотливостью. Если требуется выполнить пропил до 6,5 см, причем делать это нужно часто и подолгу, понадобится полупрофессиональный инструмент мощностью до 1,8 кВт. Для выполнения производственных задач выпускается профессиональная техника мощностью до 2,2 кВт, выдерживающая длительные нагрузки и способная производить распил деталей толщиной до 8,5 см. Помимо этого, производится инструмент, предназначенный для использования на предприятиях по деревообработке, способный распиливать заготовки толщиной до 14,1 см. Его мощность доходит до 5,5 кВт, а вес — до 100 кг.

Циркулярная пила

Циркулярная пила

Важно! Для домашних мастерских обычно вполне достаточно устройств мощностью около 1 кВт. Перед приобретением модели этот момент важно учесть, так как переплата за саму пилу и за потребляемое ею электричество, как правило, не оправдана необходимостью.

Выбор модификации с учетом назначения

Выбор модификации с учетом назначения

Выбирая диски для инструмента, требуется обращать внимание на их технические параметры.

  1. Угол заточки зубьев. Мягкие материалы распиливают дисками, имеющими зубья с наклоном в сторону вращения диска. Для работы с металлом требуются модели с отрицательным углом заточки.
  2. Количество зубьев. Для пиления различных материалов следует подбирать диски с разным количеством зубьев: для мягких — модели с большим числом зубьев, для твердых — с маленьким. Например, для древесины минимальное количество зубцов — 24.
Маркировка дисков включает данные о его диаметре и размере посадочного гнезда

Маркировка дисков включает данные о его диаметре и размере посадочного гнезда

Для использования циркулярной пилы в течение длительного периода времени важно, чтобы она не слишком много весила, была эргономичной, а диски — хорошо заточенными. Держать в руке агрегат долго — совсем не просто. Усталость оператора способна привести к снижению качества пиления. Поэтому многими мастерами, работающими с пилами, практикуется установка их на стол.

Циркулярные пилы часто устанавливают на стол

Циркулярные пилы часто устанавливают на стол

Смысл такого устройства заключается в закреплении корпуса пилы под столешницей так, чтобы над столом оказался один лишь диск для пиления. Заготовка передвигается по столешнице и распиливается вращающимся диском. Такое стационарное приспособление значительно облегчает труд и позволяет проводить непрерывную работу без потери качества и быстро. Производителями предлагается большое количество моделей пил, размещенных на столах. Стоимость сооружений варьируется от 8 (укомплектованные самыми примитивными пилами) до 140 тыс. рублей. Самостоятельное изготовление конструкции позволяет не только сэкономить средства, но и получить в распоряжение агрегат в соответствии с собственными требованиями.

Сделать стол для циркулярной пилы несложно

Сделать стол для циркулярной пилы несложно

Собираю столешницу

Подбираю несколько одинаковых по ширине досок и собираю из них столешницу. Для этого использую шканты и столярный клей.

Снизу устанавливаю несколько поперечин на винтах, готовки которых утапливаю в древесине. Их местоположение определяю исходя из габаритов циркулярной пилы и фрезера.

Особенности

Конструкция стола состоит всего лишь из двух элементов:

  • ножек;
  • столешницы.

По желанию, мастера могут дополнить изделие:

  • выдвижными ящиками;
  • полками;
  • стеллажами.

Важно: циркуляционная пила крепится под столом, на столешнице располагается только ее диск. Отверстие для пилы должно быть слегка больше диска. Таким образом, опилки не будут засорять механизм.

Такой мебельный предмет должен быть достаточно прочным и надежным. Имейте в виду, чем больше мощность пилы, тем выше будет нагрузка на поверхность стола.

К преимуществам самодельного стола для циркуляционной пилы также можно добавить:

  • комфорт и удобство в работе;
  • экономию денежных средств;
  • высокую производительность труда;
  • возможность сделать изделие, исходя из личных потребностей и особенностей мастерской.

Материалы

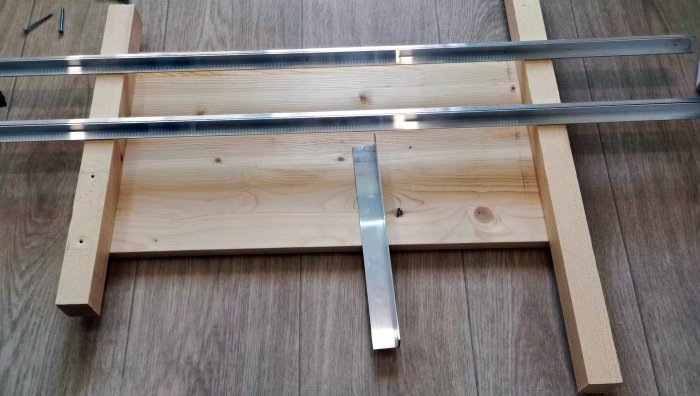

Для изготовления понадобилось:

  • — Мебельный щит 60*40 см.
  • — Алюминиевые уголки 4 шт 1,5*1,5*100см.
  • — Алюминиевые уголок 1 шт 4*4*50см.
  • — Брус 4*4*100см.
  • — саморезы/винты.
Как сделать простой торцовочный станок из циркулярной пилы

Конструктивные особенности

Возможность безопасной продолжительной работы на самодельной циркулярке зависит от режимов эксплуатации, надёжности и эргономичности сконструированного станка.

Знание технологии деревообработки, специфики профильного оборудования позволит создать стол для циркулярной пилы своими руками, отличающиеся простотой и долговечностью.

Материалы

При сборке стола для распила из ДСП своими руками следует соблюдать оптимальный баланс между функциональностью, безопасностью, затратами времени и средств. Добиться этого можно, подобрав детали и материалы с нужными параметрами. Уменьшить затраты получается, задействовав старые детали других конструкций — мебели, каркасов деревянных домов и хозпостроек.

Столешница

Главные требования к пильному столу — устойчивость к сильной нагрузке, ударам и вибрации. Столешница должна быть достаточно гладкой для перемещения, не прогибаться под весом от 50 кг. Подходящими вариантами могут стать:

  1. Металл (сталь или дюралюминий) толщиной 3–5 мм. Преимущества металлических столешниц — высокая прочность, почти неограниченный срок службы, недостатки — большой вес, приличная стоимость.
  2. ЛДСП или влагоустойчивая фанера толщиной не менее 2 см. Стоимость такого варианта будет самой выгодной, однако прочность заметно снижается.
  3. Текстолит толщиной 15–20 мм. Материал получается более прочным по сравнению с фанерой, но уступает металлу. По стоимости текстолитовые столешницы тоже находятся между металлическими и фанерными листами.

Не рекомендуются в качестве материала для столешницы пластик, древесно-стружечная плита или ОСП. Конструкция, изготовленная из этого сырья, будет неустойчивой к вибрации от пилы. Делать стол полностью из натурального дерева можно — но слишком дорого.

Сократить расходы, повысив прочность, получится, используя комбинации материалов — например, обитую листовым металлом толстую фанеру.

Металл
ЛДСП
Текстолит

Станина

В основании стола для распиловки досок могут стоять деревянные брусья, закрепляемые под крышкой для повышения жесткости. Элементы с сечением не меньше 5 х 5 см размещают, отступая на 50–90 мм от края столешницы. Для распиловочного стола рекомендуется выбирать бруски из твердых пород дерева — бука, граба, дуба. Преимущества дерева — невысокая стоимость, простой монтаж с помощью саморезов. Недостатки — меньшие прочность и срок службы, высокая вероятность возгорания.

Верхнюю часть каркаса стола для распила ДСП и других материалов часто делают своими руками из тех же листов, которые выбрали для столешницы. Для ножек деревянной конструкции рекомендуется использовать брус, закрепив его с помощью металлических уголков. Плюсы и минусы опор из дерева аналогичны особенностям сделанной из того же материала станины.

Основой стола для раскроя и распиловки досок может стать металл. Устойчивость повышается при выборе металлических уголков или швеллеров со сторонами 25–50 мм. Для экономии их покупают в пунктах приема металлолома или заменяют профильными трубами. Детали каркаса соединяются сваркой. Использование болтовых соединений не рекомендуется из-за возможности раскручивания под действием вибрации. Причины выбора металлической станины — максимальная прочность, надежность, простой уход. Минусы — высокая стоимость, необходимость использования сварочного аппарата.

Металл
Деревянные брусья
Фанера
ЛДСП

Устройство верстака для ручной циркулярки

Основные элементы:

  • каркас, на который крепится сама пила и рабочий стол;
  • рабочий стол;
  • готовый пильный узел, сама ручная циркулярка.

Иногда каркас закрывают листовым материалом с боков. Как вариант, такой боковой материал может быть достаточно толстым и прочным и одновременно служить как каркас.

При обшивке (закрытии) боковых сторон учитываются два момента:

  • не должно быть затруднено удаление опилок;
  • пространство должно иметь открытые участки, что двигатель меньше нагревался.

Особенности циркулярной пилы

Знания этих особенностей крайне важны, вы должны учитывать режимы функционирования пилы, знать тип нагрузок и принимать все возможные меры по усилению наиболее важных узлов. Только при таком подходе можно добиться длительной и безопасной работы самодельного станка.

Какие общие особенности деревообрабатывающих механизмов?

Высокая скорость движения зубьев пилы. Так обеспечивается качество распиливания. Но большие обороты диска пилы становятся причиной серьезных травм, во время изготовления станка надо уделять очень большое внимание технике безопасности. В обязательном порядке должны быть установлены все устройства, имеющиеся на промышленных экземплярах
Не стоит думать, что некоторые из них лишние, и вы сможете в лучшую сторону модернизировать заводские образцы. Все пункты правил техники безопасности написаны кровью травмированных людей, не повторяйте трагические ошибки.

Прочность всех узлов

Имеется в виду не способность выдерживать значительные статические нагрузки, хотя и это очень важно. Стол может без проблем воспринимать большие усилия такого вида, но в то же время вибрировать от воздействия даже относительно незначительных динамических разнонаправленных нагрузок. Такое состояние не оказывает негативного влияния на технику безопасности, но заметно ухудшает качество распила

На поверхности пиломатериалов заметны следы зубьев, сложно выдерживать заданные линейные размеры и т. д.

Противопожарная и электрическая безопасность. Абсолютно все электрические приборы, двигатели, пускатели и прочую специальную арматуру необходимо монтировать в строгом соответствии с требованиями ПУЭ. Надо знать, что сухие опилки не только отлично горят, но и при определенной концентрации в воздухе образуют взрывоопасную смесь. Кстати, горящие опилки трудно погасить, они плавают по воде и продолжают гореть.

Не надо делать самый простой станок за счет устройств по технике безопасности, строго выполняйте рекомендации конструкторов. Определитесь что вам нужно, деревообрабатывающий станок или свежие проблемы?

Вырезаю съемную панель

Моя идея заключается в том, чтобы вырезать часть столешницы и прикрепить ее к основанию циркулярной пилы. Благодаря этому ее можно будет установить на столе в перевернутом виде — лезвием вверх, как стационарную.

Приступаю к реализации идеи:

  • Размечаю местоположение пилы, так, чтобы она оказалась между поперечинами снизу.
  • По углам просверливаю 4 отверстия и зенкую их таким образом, чтобы в них помещались головки винтов с шайбами — они обеспечат фиксацию электроинструмента.
  • С помощью лобзика вырезаю часть столешницы — она послужит площадкой для циркулярной пилы.

Используя ее как шаблон, изготовил вторую съемную панель под ручной фрезер.

Из каких материалов можно сделать

Такой станок можно собрать из самых разных материалов.

На каркас идут:

  • легкий металлический профиль (уголок, швеллер, прямоугольник, труба);
  • сухой брус или доска без суков;
  • толстая фанера, другой прочный листовой материал.

На рабочий стол достаточно прочный листовой материал:

  • фанера толщиной от 10 мм;
  • качественное, лучше ламинированное ДСП, ОСБ;
  • стеклотекстолит;
  • алюминиевый лист и т.д.

Иногда применяются комбинированные варианты. Например, каркас или рама для крепления пилы из уголка, остальное дерево или фанера и т.д.

Комбинированный самодельный станок для циркулярки

Лучший для каждого мастера тот вариант, который уже есть или доступен по цене. Учитывается особенность сборки – для металлического каркаса требуется электросварка или как минимум дрель для сверления отверстий, и крепежные болты или заклепки.

Поскольку такие станки собирают для столярных мастерских, чаще всего выбирается именно вариант без металла, или с минимум металла для крепления самой пилы. Если станок собирается не для мастерской, комплектующейся «с нуля», то основной инструмент для такой сборки у владельца уже есть. Как минимум – сама ручная электропила.

Каким должен быть стол для пилы

При устройстве стационарного участка для обработки материалов требуется предусмотреть несколько нюансов.

  1. Конструкция должна быть устойчивой и жесткой.
  2. Материал, из которого изготавливается стол, должен отличаться прочностью и долговечностью.
  3. Важно, чтобы поверхность стола была идеально ровной.
  4. Необходимо предусмотреть заземление.
    Конструкция стола для циркулярной пилы

    Конструкция стола для циркулярной пилы

  5. Стол необходимо оборудовать приспособлениями, обеспечивающими безопасность работы оператора.
  6. Кнопка запуска пилы должна быть расположена в легкой доступности.
  7. Следует предусмотреть место для сбора опилок, к которому должен быть обеспечен легкий доступ.
  8. Рабочее место вокруг стола не должно быть захламлено, это повышает риск травматизма.

Учтя вышеизложенное, можно быть уверенным в надежности установленной конструкции и хорошем качестве обрабатываемых заготовок, независимо от объема работ.

Стол для циркулярной пилы - фото

Стол для циркулярной пилы — фото

Основные составляющие стола: каркас и гладкая поверхность для размещения заготовок.

Материал, из которого производятся конструкции, различается в зависимости от назначения, места установки и частоты использования. Для бытовых нужд можно изготовить конструкцию из досок и фанеры и установить ее, например, в гараже. Работа с большим объемами материалов подразумевает повышенные требования к прочности и надежности сооружения. Лучшим решением в данном случае станет каркас из металлического профиля. Для снижения вибраций и большей устойчивости многие даже бетонируют ножки в полу.

Некоторые советы по устройству стола:

  • пильный диск должен располагаться строго перпендикулярно поверхности стола;
Пильный диск должен располагаться строго перпендикулярно

Пильный диск должен располагаться строго перпендикулярно

  • стандартный и оптимальный размер столешницы — 1,2 х 1,2 м, но он может изменяться в зависимости от индивидуальных требований (если столешница — длинная, могут понадобиться дополнительные опорные ножки);
  • высота стола зависит от роста мастера, обычно она варьируется в пределах 0,8…1,2 м;
  • оператору удобнее, если стол будет установлен на ножках, а не на сплошных листах, например, фанеры;
  • ширина щели, в которую выводится закрепленный снизу диск, не должна превышать толщину диска более, чем на 2 мм, иначе инструмент может быстро выйти из строя из-за засорения стружкой;
Циркулярный стол из ручной циркулярной пилы своими руками

Циркулярный стол из ручной циркулярной пилы своими руками

  • циркулярная пила должна размещаться по центру стола, чтобы не было сильного смещения центра тяжести;
  • рекомендуется вывести кнопки управления работой пилы на столешницу или верхнюю часть ножки стола.

Важно! Во многих моделях пил отверстия для закрепления подошвы на столе уже предусмотрены производителями.

Пример усиленного верстака для циркулярной пилы

Пример усиленного верстака для циркулярной пилы

Изготавливаю крепление для направляющей циркулярки

Чтобы максимально качественно проводить распиловку древесины, стационарную пилу необходимо оснастить направляющей. Это будет брус на всю длину столешницы, устанавливаемый параллельно лезвию пилы.

Для его крепления подготавливаю 2 куска бруса и 2 полосы фанеры, которые прикрепляю по краям столешницы перпендикулярно лезвию пилы. Затем измеряю столешницу, и подравниваю края, чтобы направляющая при перемещении была параллельной относительно пильного диска.

Устройство рабочего стола

Перед тем как сделать стол для циркулярной пилы своими руками, надо ознакомиться с устройством конструкции.

Каркас

Каркас является основой конструкции. Рекомендуется изготавливать его металлического профиля. Идеально подойдет сталь или алюминий. Размеры каркаса могут быть разными, все зависит от количества свободного пространства в помещении и габаритов используемой пилы.

Если придется часто распиливать большие деревянные листы, лучше делать стол побольше.

Боковые расширения

Стол для циркулярной пилы своими руками: инструкция, необходимые материалы и чертежи

Иногда люди сталкиваются с ситуациями, когда нужно расширить рабочую поверхность. Чаще всего такое может понадобиться при работе с габаритными изделиями, которые не помещаются на столе. В таком случае придется прикрепить к конструкции специальные боковые расширения. Они могут изготавливаться из древесины, пластика или железа.

Рекомендуется использовать боковые расширения, которые можно было бы отсоединить или свернуть в любое время. Например, можно сделать, чтобы они опускались по бокам столика.

Боковые упоры

Некоторые люди сталкиваются с проблемой, что стол сильно шатается во время работы пилы. Чтобы он дольше простоял, придется встроить дополнительные боковые упоры. С их помощью удастся сделать конструкцию устойчивой, чтобы она перестала шататься.

Прижимные пластины

На столе должны обязательно присутствовать прижимные пластины. Их изготавливают из металлического профиля. Такие прижимы дополнительно оснащают механизмом для более прочной фиксации. Фиксируются пластины с обеих сторон рабочей поверхности. Таким образом удастся надежнее прикрепить их к столу.

Достоинства настольной циркулярной пилы

  • удобно работать, в отличие от ручной пилы;
  • пилу можно установить на стул, на пол, на стол, а также она не занимает много места, ее можно убрать на полку в гараже;
  • линейка позволяет пилить более широкие заготовки до 30 см, чем родная линейка на 18 см, при желании можно сделать еще больше линейку и столик;
  • пила легким движением руки и гаечного ключа превращается….обратно в ручную циркулярку;
  • пила все равно имеет защиту на диске, чего обычные настольные циркулярки обычно не имеют.

Преимущества и недостатки самостоятельного изготовления циркулярного стола

Стол для циркулярной пилы собственного производства имеет ряд преимуществ перед мебелью, сделанной в заводских условиях:

  • финансовая экономия — готовый станок стоит в 5-6 раз дороже;
  • небольшие размеры;
  • ваш стол будет сделан в единичном экземпляре. Это — уникальный проект;
  • простота эксплуатации в случаях, когда необходимо распилить материалы нестандартных габаритов и форм.

Недостатки самостоятельной сборки циркулярки:

  • составить чертеж достаточно сложно. Альтернатива — найдите в интернете готовое решение, подходящее вам по размерам;
  • если отверстие для пилы сделать неправильно, агрегат быстро засорится. Затрудненный выход отходов — распространенная ошибка неопытных сборщиков мебели;
  • неверное определение центра тяжести отрицательно скажется на результате работы мастера.

Смотрите видео

Более подробно смотрите в видео:

Несколько слов об электронике

Как собрать стол для циркулярной пилыЦиркулярная пила — электрическое спецоборудование, работающее от источника питания 220 В. В случае если у пользователя есть достаточные знания и навык в области электроники, он способен зашунтировать клавиши запуска и приостановки пилы, а затем перенести их в удобное место (как правило, это наружная сторона 1-го из рёбер жёсткости).

Если же модель кажется сложной, нужно стянуть клавишу запуска проволокой, а включать спецоборудование при помощи сетевого шнура. Однако этот метод плох тем, что исключается быстрое выключение прибора при возникновении аварийной ситуации.

Начинаю работу новой настольной пилой

Первое включение пилы показало, что щель была слишком узкой — щепки при попадании подклинивали диск. Поэтому я снял панель и сделал щель шире.

Чтобы сделать работу безопасной, я решил установить на диск защиту — сплиттер. Для этого пришлось снова снять панель и увеличить щель, чтобы поместилось защитное устройство.

Приступаю к испытаниям:

  • Устанавливаю направляющую и отмеряю 15 мм от края диска.
  • Включаю пилу и провожу рез доски.
  • Измеряю отрезанный кусок, чтобы убедиться в точности реза.

Благодаря переделке ручной пилы в настольную, я смог существенно ускорить работу над своими проектами. А возможность устанавливать в столешницу вместо пилы еще и фрезер только увеличила мои возможности.

Понравилась статья? Подписывайтесь на наш канал

Яндекс.Дзен

30 марта 2019г.

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

  • 27 февраля 2018г.

  • 21 февраля 2018г.

  • 20 февраля 2018г.

Последние ответы на форуме

  • Анекдоты

    Лукашенко звонит Путину:— Владимирыч, народ бунтует. Что делать?— Дубинками разгонял?— Да. Не помогло.— В тюрьму сажал?— Да. Не …

    Вопрос добавлен: 18 августа 2020 — 15:05

    0 просмотров

  • Как разнообразить интерьер моей квартиры?

    Как разнообразить интерьер моей квартиры? Я хочу с вами обсудить данную тему, и может вы мне подкинете идей насчет интерьера. Вот чем …

    Вопрос добавлен: 18 августа 2021 — 08:05

    0 просмотров

  • Посоветуйте фирму, которая сделает мне ремонт?

    Хочу заказать ремонт в своей квартире в Киеве. Купил ее недавно, сравнительно. Вот хочу что-то интересное замутить, а сам придумать …

    Вопрос добавлен: 16 августа 2021 — 11:53

    0 просмотров

  • Увлажнитель

    Доброе утро. Посоветуйте где лучше приобрести увлажнитель для воздуха по выгодной цене? Их всех фирм какая лучше?

    Вопрос добавлен: 30 сентября 2020 — 22:35

    0 просмотров

Возможно вас заинтресуют

Видео: Стол для циркулярки из подручных материалов

Предыдущая

СтолыКруглый стол своими руками

Следующая

СтолыКак сделать ломберный стол и что это такое

Столик из поддонов Как сделать прикроватный столик своими руками

Прикроватный столик украшает гостиную множества людей, то есть считается популярным и практичным предметом мебели. Это центральный объект комнаты: одним из первых бросается в глаза, чаще всего заинтересовывает…

Делаем перемычки Круглый стол своими руками

Каждый хозяин хочет похвастаться гостям своими владениями. Особенно приятно указывать на вещи, сделанные своими руками. Это добавляет особого уюта участку и особой гордости хозяину. Все чаще на приусадебных…

Элегантный туалетный столик Уникальный туалетный столик своими руками

Современные методики, оборудование и материалы дают возможность создать уникальный туалетный столик своими руками. Следуя простым инструкциям даже люди без опыта смогут смастерить красивый предмет…

стол с эффектом бесконечности Стол с эффектом бесконечности — стильное решение для современного интерьера.

Невероятно стильное и необычное приспособление под креативным названием стол с эффектом бесконечности получается из самых простых вещей. Этому предмету порадуется и ребенок и взрослый. Совершенно…

Удобная кушетка с вырезом для лица Делаем массажный стол своими руками

Польза массажа известна с давних времен. Его используют для оздоровления и расслабления организма. Для качественно сделанного массажа необходимо использовать специальное приспособление. Если вы молодой…

Столик может быть консольным: делаем сами

Понятие консольный столик появилось во время правления Людовика четырнадцатого. В те далекие времена эти предметы интерьера были очень популярны, не меньшим спросом они пользуются в наше время. Консольные…

Чертежи с размерами для самоделки

В сети есть десятки чертежей и примеров самых разных конструкций. Однако, двух одинаковых самодельных станков не бывает. Даже если они делаются по одному чертежу, какие-либо отличия по материалам, сечениям, крепежу, размерам все равно будут. Хотя никто не запрещает мастеру точно скопировать какой-либо станок. Как пример, приводим чертежи простейшей станины для циркулярки.

Чертеж станины для циркулярки

Полезное видео

Подробное описание процесса изготовления советуем посмотреть на следующем видео:

Изготовление ручки регулировочной штанги

Регулировка глубины пропила или высота выхода пилы над рабочей плитой регулируется на станине двумя способами:

Самодельная стационарная циркулярная пила

  • созданием подъемного механизма рабочей плиты;созданием регулировочного механизма подъема и опуская оси дисковой пилы и двигателя с ременной передачей.

Подъемный механизм плиты можно сконструировать посредством закрепления металлической плиты на раме станка с помощью длинных болтов. Подъем, будет проводится путем подкручивания стопорных и фиксирующих гаек на каждом болту.

Подъемный механизм второго типа можно представить в виде:

  1. направляющих по которым происходит движение каретки с валом и двигателем;регулировочной штанги с фиксирующими гайками; рукояти с нанесенной шкалой регулировки.

Саму регулировочную штангу можно заменить стандартной металлической шпилькой с резьбой. Такой вариант даже более выгодный, чем изобретение новых способов.

Регулировочную рукоять можно сделать приварив к концу шпильки металлическую пластину. На расстоянии 4-5 мм от центра пластины, совмещенной с центром шпильки просверливаются отверстия под саморезы.

Для удобства работы на конец пластины приваривается стержень с таким расчетом, чтобы за него можно было вращать всю конструкцию.

Самодельная стационарная циркулярная пила

В качестве шкалы можно использовать круглую шайбу из многослойной фанеры или пластмассы – ее одевают на шпильку и фиксируют, с одной стороны, саморезами, с другой – дожимают гайкой.

Собрав весь механизм подъема, опытным путем на фанеру наносится шкала, соответствующая определенной высоте подъема рабочей плиты.

Изготовление настольного инструмента

Для комфортной работы со станками необходимо предусмотреть кроме уже упомянутых элементов еще и другие, необходимые для нормальной работы инструменты и приспособления:

Самодельная стационарная циркулярная пила

  • на рабочей плите для удобства рекомендуется нанести сантиметровую шакалу, «0» которой соответствует стороне диска пилы;для защиты от случайных сколов и щепок рекомендуется над диском предусмотреть установку защитного экрана из прозрачного пластика;для облегчения распила, когда необходимо дополнительное усилие для прижимания доски рекомендуется продумать установку прижимного валика или деревянных прижимных пластин;для облегчения работы и недопущения обратного срыва доски нужно предусмотреть установку упорных пластин.
Рейтинг
( 1 оценка, среднее 5 из 5 )
Загрузка ...
Лазерные станки
