Сверло Форстнера по дереву: виды фрез, выбор, заточка

Сверло Форстнера было представлено миру в 1874 году не каким-нибудь ученым теоретиком, а настоящим американским оружейником Бенджамином Форстнером.

Кто такой Форстнер?

Форстнер

25 марта 1834 года в американском штате Пенсильвания на свет появился Бенджамин Форстнер. В 16 лет он уехал из дома и сдружился с утопическим социалистом Уильямом Кейлом. Вместе они уехали на тогда еще не особо обжитый северо-запад США и основали общину.

В 1866 году Бенджамин женился на Луизе Снайдер и, чтобы обеспечивать семью, решил заняться новым для себя делом, начав карьеру оружейника и изобретателя. В 1874 году Форстнер запатентовал свое уникальное изобретение — сверло довольно-таки причудливой формы. Он представил его на двух Всемирных выставках: в Филадельфии в 1876 году и в Чикаго в 1893 году. Еще после первой выставки необычное сверло с фрезой стало настолько популярным, что Бенджамин Форстнер сколотил внушительное состояние, и в 1891 году удалился на покой, продолжая получать отчисления со всех продаж его изобретения. А его разработкой пользуются и поныне.

Общие сведения

Сверло Форстнера очень отличается от популярных и привычных всем спиральных моделей. Правильнее даже выделить его как торцевую фрезу, ведь режущая кромка его находится в торце. Эта важная особенность помогает делать глухие отверстия огромного диаметра с качественной центровкой по предварительной разметке. Такая точность выполняется центрирующей головкой приспособления.

Сверло Форстнера - внешний видОтлично заточенное сверло может гарантировать полную чистоту обработки внутренней части отверстия. Такой вид приспособления отличает большая производительность, и долговечный срок использования при соблюдении правил работы. Инструмент легкий в применении и с полным успехом может использоваться как в стандартных специальных станках, так и в ручном электрическом устройстве. На данный момент сверло Форстнера улучшено наличием очень прочных вставных деталей в виде режущей кромки. Это помогло в несколько раз продлить срок его использования.

Применение эффективных фрез в деревообработке

С помощью фрез Форстнера добиваются эффективного сверления специальных несквозных отверстий, предназначенных для монтажа мебельных петель.

Сверло Форстнера

Уникальный режущий инструмент можно заказать в нашем интернет магазине. Компания заинтересована в долговременном сотрудничестве с постоянными заказчиками и гарантирует высокое качество фрез.

Сверло Форстнера представляет собой цилиндрическое сверло и может отличаться по своей конструкции.

Стоимость изделия

Если говорить о том, сколько стоит сверло Форстнера, прежде всего стоит определиться, для каких целей оно необходимо. В том случае, когда необходимо в частном доме поменять розетку, конечно же, можно ограничиться более дешевым аналогом.

В том случае если оно понадобилось специалисту для его профессиональной деятельности, недорогие сверла могут сыграть злую шутку, например сверло подведет при работе с дорогими материалами, вследствие чего пострадает репутация, как самого мастера, так и фирмы от которой он предоставляет услуги.

Выводы очевидны. Если использование намечается постоянное, или как минимум частое, приобретать следует то сверло, изготовитель которого себя зарекомендовал и может предоставить полноценную гарантию на свой товар.

Опять же если существует вероятность того что сверла понадобятся самых разнообразных диаметров, такой набор обойдется совсем недешево. В этом случае следует пересмотреть свой выбор в сторону доступных по средствам изделий, единственное, что такой набор должен включать в себя большое количество единиц с самыми разнообразными модификациями.

Не менее важно при покупке тщательно исследовать приобретаемый товар на наличие брака, особенно эта рекомендация относится к тем упаковкам, в которых разглядеть изделие нет возможности.

По-хорошему такие изделия сразу следует отметать на задний план, так как все добросовестные изготовители давно взялись за правило поставлять на рынок свой товар исключительно с визуальным доступом.

Если же такое сверло приобрести, невзирая на обратные рекомендации, велика вероятность нанесения на материал дефектов, исправить которые очень сложно и зачастую даже невозможно.

Что собой представляет сверло Форстнера, общие сведения

сверло Форстнера

Но чем же так уникально сверло Форстнера, ведь его начали буквально «расхватывать, как горячие пирожки»?

Бенджамин Форстнер придумывал сверло с вполне конкретной целью: ему нужно было сделать в дереве не сквозную дырку, а углубление с дном, причем стенки отверстия должны были быть ровными. Обычным сверлом это было сделать нереально, поэтому с легкой руки Форстнера и появилось на свет сверло, вокруг центрального острия которого расположен зигзагообразный резак-лезвие. Причем это лезвие является не сплошным, благодаря чему вырезанная древесина вытесняется наружу по мере сверления. Некоторые называют его фрезерное сверло, поскольку, по сути, у данного инструмента на торце расположена режущая кромка.

Конструкция агрегата

В рабочей части сверла сосредоточены две режущие кромки, а также центральное острие. В просмотре модели в профиле можно принять его за букву «Z». В данном агрегату стружка, которая образуется при сверлении дерева, выбрасывается наверх, что позволяет не засоряться как древесине, на которой происходят работы, так и самому сверлу.

Материалом для создания такого агрегата послужила сталь быстрой резки. С помощью данного материала во время работ поддерживается достаточное нагревание зоны без перегрева. Некоторые изготовители, который пытаются модифицировать свои приспособления, используют специальные напыления и напайки.

Что касается дрели, которая необходима для работы с данным сверлом, она должна быть обычной, со стандартным зажимным патроном.

Область применения

Изначально, когда Форстнер придумал свое сверло, оно предназначалось сугубо для сверления отверстий с плоским дном (то есть они были не сквозными) в древесине.

Сегодня сверло Форстнера используют для ряда операций:

  • создания отверстий (не сквозных) в дереве, а также ДСП, ДВП;
  • создания углублений при монтаже дверей, окон;
  • во время прокладки электропроводки;
  • во время водопроводных, а также электротехнических работ.

Размеры

Как правило, размерный ряд сверла Форстнера начинает свое исчисление от минимального диаметра, равного 10 мм. Подобные размеры мало пользуются спросом у мастеров из-за своей специфичности применения, если их сравнивать, например, с наиболее распространенным диаметром 35 мм, применяющимся при выполнении работ по установке дверной фурнитуры и замков. В строительных магазинах легко можно найти сверла, диаметр которых составляет 50 и 55 мм, а также 60 мм. Примечательно, что у диаметров, находящихся в диапазоне от 15 до 26 мм, имеется хвостовик размером 8 мм, а у более крупных моделей фрез, имеющих диаметр рабочей части от 28 до 60 мм, хвостовик имеет размер чуть больше и составляет уже 10 мм.

Принцип работы

Хотя сегодня сверло форстнера по дереву разительно отличается от изобретения Бенджамина Форстнера 145-летней давности, его принцип работы остался неизменным. По-прежнему дерево режется с помощью внешней режущей поверхности, а с помощью резцов внутри этого обода древесина удаляется и «выбрасывается» наружу.

У всех оригинальных сверл Форстнера есть центральное острие, хотя рабочая часть в них — окружающая это острие режущая кромка. Для правильного использования сверла нужно сделать разметку маркером, коснуться центральным острием точки разметки и вдавить в материал, пока поверхности изделия не коснется круговая режущая плоскость (причем она должна лечь на поверхность ровно). После этого нужно начать сверление на малых оборотах (800 — 1800 оборотов в минуту).

Стоит упомянуть общие принципы использования сверла Форстнера:

  1. Чем больше отверстие, которое нужно сделать, тем медленнее нужно вырезать его. Иначе режущие кромки попросту перегреются, а также может сорвать сверло.
  2. Чтобы случайно не сделать лунку глубже, чем нужно, берите для работы специальное сверло форстнера с ограничителем. Такой ограничитель сам остановит сверление вовремя.
  3. В случае, если необходимо сделать лунку в тонком листе дерева, где есть риск случайно продырявить его насквозь, можно использовать два сверла Форстнера: одно обычное и второе со сточенным центральным острием. Все просто — начинаем сверление обычным сверлом форстнера, а затем используем инструмент со сточенным острием, которым и заканчиваем работу.

Простейший прижим для запрессовки

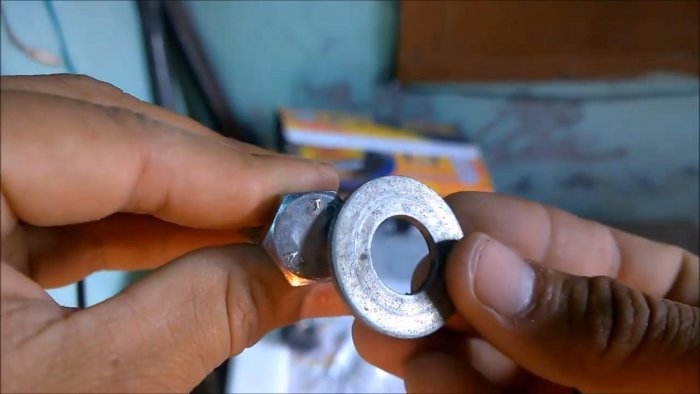

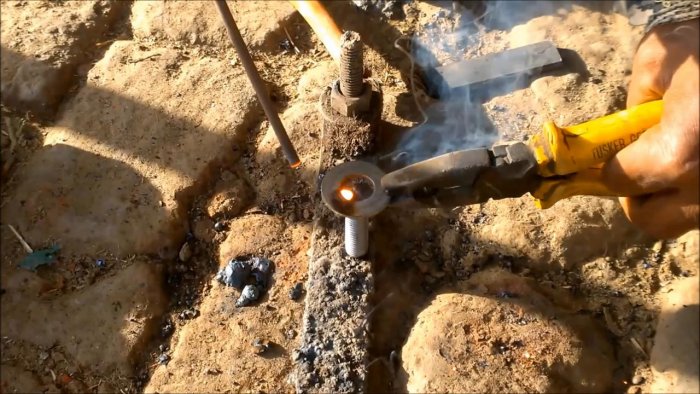

Это приспособление будем делать из того же болта М8 и подходящей по диаметру шайбы. Болт выставляем вертикально на металлическую поверхность, обеспечивая контакт массы для электросварки. Шайбу ставим сверху по центру шляпки болта, придерживая плоскогубцами. Центр обвариваем электродом, заполняя зону внутреннего отверстия шайбы.

Фреза по дереву для сквозных и глухих отверстий

Фреза по дереву для сквозных и глухих отверстий

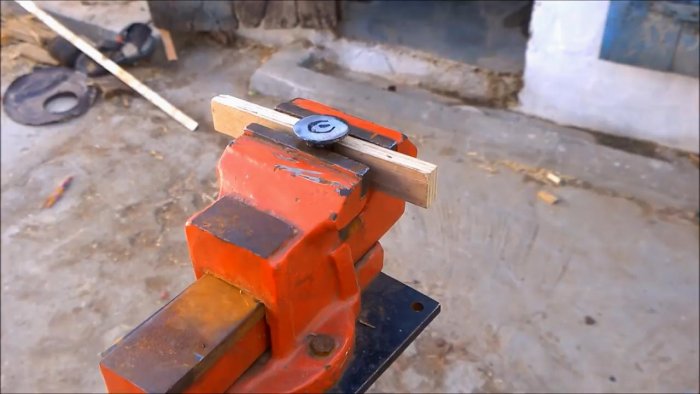

Зажимаем полученный прижим в тисках, и зачищаем болгаркой (УШМ). Тыльную часть можно пройти зачистной щеткой-насадкой для дрели.

Фреза по дереву для сквозных и глухих отверстий

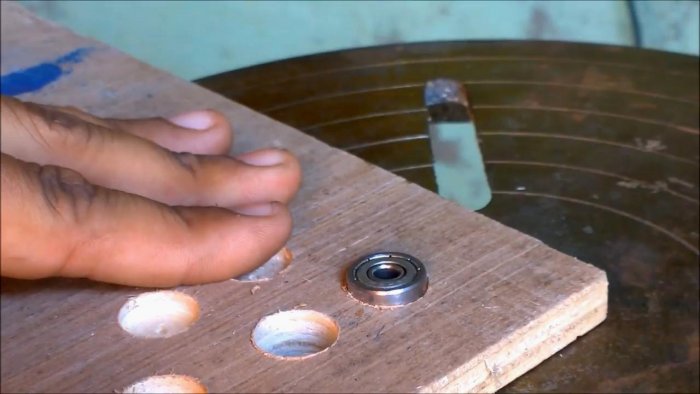

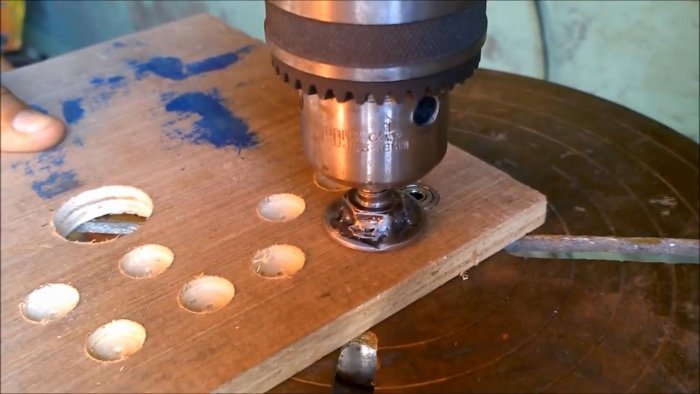

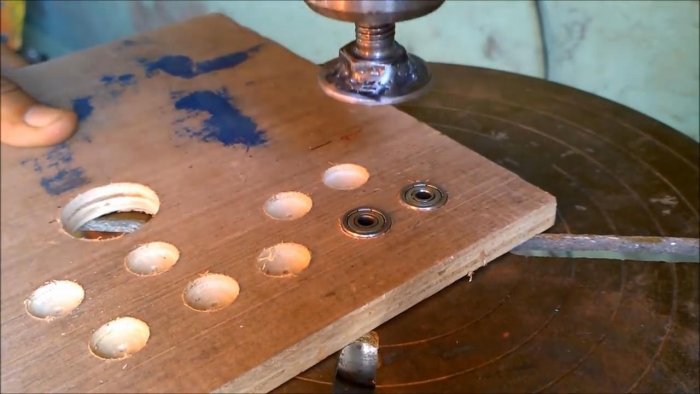

Готовый прижим вставляем в патрон вертикального сверлильного станка, и пробуем запрессовать подшипник в древесине. Такое нехитрое приспособление избавит вас от ненужных усилий, и позволит аккуратно справится с подобными задачами.

Фреза по дереву для сквозных и глухих отверстий

Фреза по дереву для сквозных и глухих отверстий

Фреза по дереву для сквозных и глухих отверстий

Виды сверла

Итак, что представляет из себя классический вариант, мы рассказали, время перейти к различным модификациям:

  • С резцами. Полый цилиндр в таких образцах превращается в цельный. На его ребрах расположены зубцы. Такой вариант исполнения позволяет максимально приблизить качества сверла к оригиналу. А именно, перегревы ему не так страшны, как другим аналогам. Плюс износится такой агрегат не скоро. Но, не все так просто, есть и подводные камни. Резцы расположены на определенном расстоянии друг от друга, а значит, контакт с поверхностью не полный, в отличие от обода. Как результат существенное трепыхание инструмента. А значит, вероятность того, что изделие соскочит с прорисованного трафарета, возрастает.
Сверло-форстнера-Описание-особенности-виды-применение-и-цена-сверла-форстнера-3

Виды сверла форстнера

Зато сверлить ими можно не только древесный материал, но и искусственный камень.

  • С зигзагообразным ободом. В этом случае вся окружность лезвий усыпана зубьями. Благодаря такому ноу-хау можно без опаски работать насадкой большого диаметра. Ведь из-за своего рельефа лезвия контактируют с поверхностью меньше, а значит, и раскаляться сильно не будут. Но риски, о которых говорилось в первом пункте, тут так же сохраняются. Т.е. соскок вероятен.
  • Существует сверло форстнера с ограничителем. Этот встроенный элемент может быть зафиксированным, либо с возможностью регулировки. Такая опция – гарантия того, что Вы не «захватите» лишнюю глубину. А это крайне важно, когда в работе, скажем, фанера.
  • Со съемным наконечником. С его помощью можно ликвидировать риск сделать дыру в вашей заготовке.

Так же существует деление в зависимости от наличия дополнительного покрытия. Титановый состав, нанесенный на сплав, позволяет не беспокоится, что нагрев изделия произойдет слишком быстро, и работу придется остановить.

Сверло-форстнера-Описание-особенности-виды-применение-и-цена-сверла-форстнера-5

Сверло форстнера с ограничителем

С размерами проблем тоже не бывает. Стандартный набор сверл форстнера включает несколько изделий. Самый мелкий вариант – 10 миллиметров. Более востребованы такие изделия, как сверло форстнера диаметром 35 мм. Для работы с отверстиями шире можно найти насадку в 5-6 сантиметров диаметром.

Как выбрать?

Выбор фрезы Форстнера зависит от тех задач, которые с ее помощью предстоит выполнить. В столярных мастерских или на производстве это часто используемый инструмент, где в ход идут различные диаметры сверла, поэтому для такого интенсивного использования целесообразно иметь в наличии полный комплект нужных размеров. Что касается бытового применения, то сверло приобретается для выполнения конкретной задачи, затем уже редко используется. В этом случае покупать набор дорогостоящего инструмента нет никакой необходимости, так как затраты могут не окупиться.

Для приобретения качественного сверла Форстнера нужно обращать внимание на несколько главных признаков:

  • у оригинальной модели сверла в центре рабочей части имеются небольшие круглые отверстия;
  • режущие лопасти фрезы прерывают кольцевой обод только в двух точках, находящихся друг от друга противоположно;
  • лезвия оригинального сверла имеют возможность заточки только ручным методом.

Оригинальные модели сверла Форстнера делает только единственное в мире американское предприятие Connecticut Valley Manufacturing. Здесь каждая часть конструкции инструмента вытачивается по отдельности из стальной заготовки, причем сплав содержит в себе примесь углерода, тогда как остальные изготовители делают каждую часть сверла способом литья с последующей сборкой готовых деталей. У настоящей фрезы Форстнера режущая часть более толстая, чем у аналогов, поэтому такой инструмент менее подвержен перегреву и быстрее вращается, давая возможность работать при высоких скоростях оборотов электроинструмента, оставляя при этом качество обработки отверстия на высшем уровне.

В процессе выбора фрезы Форстнера необходимо обращать внимание на внешний вид состояния режущих кромок. Часто бывает так, что производители упаковывают свои изделия в непрозрачную упаковку. В таких случаях рассмотреть и оценить подробности инструмента невозможно, поэтому вы рискуете приобрести некачественный товар, который при вскрытии упаковки может оказаться с заусенцами, сколами или деформацией.

Исправить такие существенные недостатки при ручном методе заточки нереально, так как будет нарушена геометрия конструкции сверла, поэтому от покупки изделия в непрозрачной упаковке лучше отказаться.

Какие есть виды сверл Форстнера?

Виды сверл Форстнера

Как несложно догадаться, существуют разные виды сверл Форстнера, помимо «обычного», рассмотренного выше. Рассмотрим самые популярные из них.

Сверло с резцами

У данного типа сверла Форстнера легко можно заметить твердосплавные резцы. Такое сверло более всего похоже на оригинальное изобретение Форстнера, а также отличается высокой стоимостью.

Данный вид сверл меньше подвержен перегреву при работе, но у него есть довольно немаленькие шансы соскочить при сверлении, а также усиленная вибрация во время работы. Если кто-то ищет сверло форстнера по камню, ему нужно присмотреться как раз к варианту с резцами.

Сверло с зубчатым «венцом»

Здесь небольшими резцами-зубьями усыпана вся режущая рабочая кромка. Подобную разновидность сверла стоит выбирать, если вам нужно проделать лунку большого диаметра. Нагреваются эти сверла меньше «обычных», но вероятность соскока и чрезмерная вибрация также присутствуют.

Сверло с ограничителем

Этот тип сверла используется, чтобы гарантированно не сделать лунку глубже, чем нужно. Насадка-ограничитель не даст этого сделать.

Сверло Форстнера с ограничителем

Сверло со съемным наконечником

Как уже было отмечено выше, подобный тип сверла используют во время работы с тонким материалом, чтобы случайно не просверлить его насквозь.

Помимо классификации, указанной выше, сверла Форстнера различаются по размерам — сверло форстнера имеет размеры от 10 миллиметров до 6 сантиметров.

Применение

В работе инструмент не особо привередлив. В качестве компаньона ему нужна обычная дрель. Зажим у нее должен быть стандартным. К примеру, сверло форстнера 15 мм снабжено хвостовиком в 8 миллиметров толщиной. А теперь рассмотрим применение сверла форстнера:

  • Семь раз отмерь, как говорится. Поэтому начинаем с того, что намечаем центр нашего отверстия карандашом, или чем-то в этом роде.
  • Ставим дрель со сверлом строго перпендикулярно деревянной поверхности. После надавливаем на инструмент, да так, чтобы острый пик, находящийся в центре сверла, вошел в доску. Смотрим со всех сторон, прикоснулось ли круговое лезвие к заготовке равномерно.
  • Не разгоняемся сразу. Начинаем с малых оборотов. Постепенно наращиваем темп, максимум – до двух тысяч оборотов. Нетерпеливых ждет неприятный сюрприз – резак сорвется, и вся работа насмарку.
  • Еще один момент: чем крупнее лунка, тем медленнее с ней придется работать, иначе есть риск перегрева.
  • Бывает и так, что нужно отверстие без всяких выемок посередине (они остаются от острия). Тогда придется поработать с двумя разными образцами. Сначала с тем, что с пикой посередине, чтобы «проложить путь», потом берем образец такой же величины, но без острого конца в центре. С ним можно спокойно доделать работу без лишних дыр.
  • Не превышайте максимальную скорость (именно такая указана на упаковке изделия, а не средняя, как многие думают).
Сверло-форстнера-Описание-особенности-виды-применение-и-цена-сверла-форстнера-7

Применение сверла форстнера

Как правило, сырьем для производства этого бура служит впечатляюще твердая сталь. Однако, и она со временем теряет свой изначальный вид, лезвия тупятся. Потому давайте обсудим то, как вернуть инструменту прежнюю остроту:

  • Закругленные части сверла – не трогать. Это главное правило. Все дело в том, что легко нарушить идеальную геометрию бура, и тогда дуги будут лежать в разных плоскостях. Рукам мастера такая работа не под силу, здесь нужно только спец. оборудование.
  • А вот внутренние лезвия стоит подновить, в случае необходимости. Но никаких жестких абразивов, нужен напильник с самым мелким рельефом. И не забудьте зашлифовать обработанную поверхность камнем мелкозернистой структуры.
  • Особо важно не перестараться, ведь если снять чересчур много металла, сверло будет испорчено.

Сверло балеринка по дереву

Представляет собой круговое регулируемое сверло с резцами. Такое сверло поможет создать отверстие большого диаметра в цельной древесине, фанере, ДСП. Центральное спиральное сверло необходимо для того, чтобы предварительно засверлиться в заготовку, а при помощи раздвижных острых резцов прорезается канавка по окружности. Таким сверлом вам не удастся сделать глубокое отверстие, потому что помеху создает горизонтальная планка, на которой находятся резцы. Если необходимо сделать не сквозное отверстие, а углубление, тогда подрезанную по краям древесину придется выбрать или при помощи ручной стамески, или фрезы.

Сверло балеринка по дереву
Резцы имеют твердосплавные накладки. Их можно вставлять на разную ширину при необходимости. Таким сверлом можно создать отверстие от 30 до 120 мм в диаметре..

При покупке такого сверла стоит сразу запастись дополнительным центровочным сверлом, чтобы при поломке вы смогли быстро его заменить.

Сверло форстнера и современные инструменты

Когда и где появились первые коронные (корончатые) сверла установить не просто, но сама их форма и принцип действия с уверенностью позволяют утверждать, что произошли они на базе сверла форстнера, как одного из способов получения отверстий больших диаметров в различных материалах.

Очень уж они напоминают сверла форстнера. Разве что, лишены поперечных резцов. Но и материалы, которые они способны резать, по своим характеристикам далеки от характеристик древесины. Это и металл, и керамика, и стекло, и бетон.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

Преимущества

Этот инструмент, по сравнению с другими конструкциями, имеет два больших плюса: чистота обрабатываемой поверхности и способность прекрасно удерживать определенное направление. Это удается даже на перекрываемых частях или когда диаметры отверстий выходят за края заготовки.

Качество резки боковых стен достигается подрезкой волокон по окружности еще до того, как их начнет касаться главная режущая кромка. Это помогает избегать сколов и задир материала за пределами нужного диаметра.

Второй плюс обусловлен тем, что направление удерживает не центрирующее острие, а боковая кольцевая специальная кромка и вся цилиндрическая плоскость рабочей поверхности. После начала выборки материала сверло крепко удерживается в созданной лунке.

Как правильно выбрать сверло и отличить подделку?

Естественно, далеко не все сверла одинаковые по качеству.

Тем, кому хочется «настоящее» американское качество, стоит быть готовым раскошелиться

на приличную сумму. Оригинальное сверло форстнера выпускает американская компания «Connecticut Valley Manufacturing». Их продукция отличается от прочей тем, что ее делают из углеродистой стали, а не штампуют посредством литья, как все другие компании.

Если же денег на такую продукцию нет, придется выбирать среди прочей. И здесь велик шанс нарваться на подделку. Как же отличить настоящие сверла от не качественных?

В настоящих сверлах есть 3 «фишки», которые обычно не встречаются в подделках:

  1. В центре есть небольшое отверстие.
  2. Внешний режущий ободок не имеет прорезей (они там не нужны, поскольку резцы точат вручную), а также прерывается исключительно в двух местах.
  3. Центральное острие не такое длинное, как в подделках.

Итак, как выбрать подобный инструмент мы уже узнали, а купить сверло форстнера можно практически в любом строительном магазине.

Кольцевое сверло

Кольцевые сверла по дереву еще называют коронками. Они предназначены для обработки разного материала (все зависит от напыления), и необходимы при строительных и ремонтных работах, которые подразумевают создание отверстий большого диаметра до 100 мм. Внешне корончатые буры похожи на кольцо с острыми зубцами, находящимися на его кромке.

Сверло по дереву
Такие сверла позволяют совершать сквозные и глухие отверстия. Глубина сверления ограничена двумя глубинами чашки. Поскольку сверлить можно – и нужно — с двух сторон. При помощи центровочного сверла мастер всегда попадет с противоположной стороны точно в центр первого отверстия. Край отверстия получается не совсем чистый в сравнении с использованием сверл Форстнера. Стоит учесть, что при сверлении коронкой насквозь за один прием, с обратной стороны материала будет вырван большой кусок. Именно поэтому необходимо просверлить до середины, затем перевернуть заготовку и просверлить с другой стороны.

Материал изготовления и скорость работы

Обычно качественные сверла форстнера делают из быстрорежущей стали (HSS) с различными примесями, которые должны увеличить прочность инструмента. Так они не будут перегреваться, как изделия из обычной стали, и не будут терять остроту. У некоторых сверл форстнера делают покрытие режущей части напылением нитрида титана, чтобы оно нагревалось при работе еще медленнее. Впрочем, если сверло фреза нужно буквально на несколько раз, то можно неплохо сэкономить и приобрести инструмент из обычной стали.

Что касается того, какую скорость вращения дрели ставить при работе со сверлом форстнера, все просто — нужно придерживаться следующих советов:

  1. Если сверло большого диаметра, ставим маленькую скорость вращения.
  2. Перед работой внимательно смотрим на упаковку — там должна быть указана максимально допустимая скорость вращения.
Скорость вращения сверла форстнера при сверлении

Скорость вращения сверла форстнера при сверлении

Правила выбора

Подобрать подходящие сверла-фрезы для использования можно, если учитывать все значимые моменты.

  1. Страна производства и бренд. Недорогие изделия из Китая далеко не всегда оправдывают возлагаемые на них надежды – они быстро тупятся, ломаются, гнутся. Более надежные варианты производят компании из США, Германии, России. Среди лидеров рынка — Metabo, Hawera, Ruko.
  2. Материал изготовления, наличие покрытия. Для работ по металлу применяют варианты из твердосплавной стали, наиболее прочные и производительные, с покрытием или без него. Для обработки древесины и композитных материалов, древесно-стружечных и волокнистых плит больше подходят другие сверла. Их изготавливают из быстрорежущей инструментальной стали.
  3. Тип хвостовой части. Он напрямую определяет совместимость инструмента. Для дрели, перфоратора лучше всего подходят варианты с шестигранным или цилиндрическим наконечником. Кроме того, важна длина этой части. Она должна соответствовать параметрам ручного и электроинструмента, на который будет установлена насадка.
  4. Размеры. Диаметр сверла-фрезы указывается производителем в миллиметрах. Этот параметр всегда определяется по габаритам рабочей части.
  5. Тип фрезерного элемента. Он определяет, какие именно отверстия можно будет получить после обработки. А также важен угол его заточки.

Все эти факторы помогают отобрать качественные и надежные сверла-фрезы для выполнения работ по металлу или дереву. Комбинированные инструменты помогают обеспечивать упрощение и сокращение количества операций, избавляют от необходимости смены наконечника. Отказавшись от смены бит, правильно подобрав комбинированное изделие, можно получить результат ничуть не хуже, чем при выполнении работ с применением специального фрезеровочного оборудования.
