ТВ антенна своими руками — 6 способов сделать

Антенна для дачи своими руками: нюансы изготовления самодельной конструкции. Расчет, схемы и создание разных видов антенн: петлевой конструкции, простой из труб, модели Харченко, модуля «двойной квадрат», изделие из пивных банок. Наглядные фото и полезное видео по теме.

Нюансы изготовления улавливателей сигнала

Приступая к изготовлению самодельного устройства, необходимо иметь представление о возможных вариантах конструкций и правилах их сборки.

Все многообразие телевизионных антенн принято подразделять на несколько видов:

  1. Всеволновые. Частотнонезависимая антенна самая дешевая, легкая в изготовлении. Основа – металлическая рама, а в качестве приемников – жестяные емкости или пивные банки. Конструкция не обладает высокими рабочими параметрами, но вполне подойдет для дачи, если вещательная вышка расположена неподалеку.
  2. Логопериодические. Принцип работы сравним с рыболовецкой сетью, сортирующей добычу при отлове. Устройство несложно в изготовлении, а его параметры превышают характеристики всеволновых моделей. Антенны отличаются согласованностью с фидером по любым диапазонам.
  3. Дециметровые. Конструкции, хорошо функционирующие вне зависимости от условий приема. Возможны различные формы исполнения: зигзаг, ромбы, круг и т.д.

Детали антенны, по которым курсируют токи полезного сигнала, стыкуют сваркой или пайкой. Однако при размещении устройства на крыше домика такие контакты со временем разъест коррозия.

Дачная антенна

Одно из условий достаточной чистоты и стойкости приема – минимальное количество стыков в конструкции уловителя сигнала

Помимо этой нормы, при собственноручном создании антенны для дачи желательно придерживаться следующих правил:

  1. Центральную жилу, оплетку делают из недорогих сплавов, стойких к коррозийным процессам. Однако они плохо поддаются пайке – работы проводят с особой осторожностью, чтобы не пережечь провод.
  2. Для соединения элементов надо применять паяльник на 40 Вт, флюс-пасту, легкоплавкий припой.
  3. Задействовать алюминиевую проволоку для создания деталей конструкции нежелательно. Материал быстро окисляется, утрачивая способность проводить сигнал. Оптимальный вариант – медь, доступная альтернатива – латунь.

Приемная площадь уловителя должна быть большой. С целью ее увеличения к раме, отсеивающей эфирный шум, можно симметрично прикрепить металлические прутья.

Усилитель сигнала

Подключение к антенне самого простого усилителя сигнала значительно улучшит качество эфирной передачи. Заводские изделия уже оснащены этим элементом

Тандем самодельной антенны и усилителя обеспечит необходимую мощность приема. Достаточно вынести конструкцию на крышу и установить в направлении близстоящей телевизионной вышки.

Немного расчетов, чтобы сделать как надо

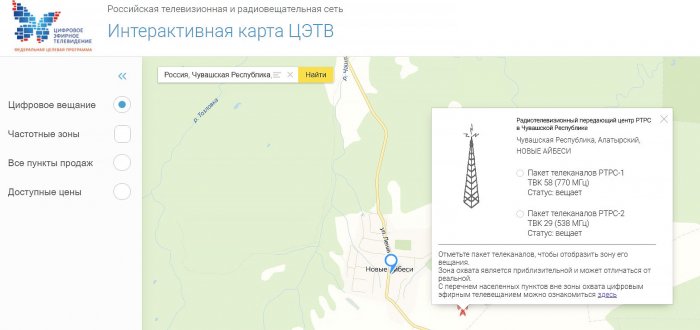

Итак, первое что вам необходимо сделать, так это посетить сайт — карта.ртрс.рф.

Введите в поисковой строке свой населенный пункт. Затем ищите самую ближайшую вышку к вашему местоположению. Кликаем по этой вышке левой кнопкой и появляется табличка со значениями частот эфирных пакетов.

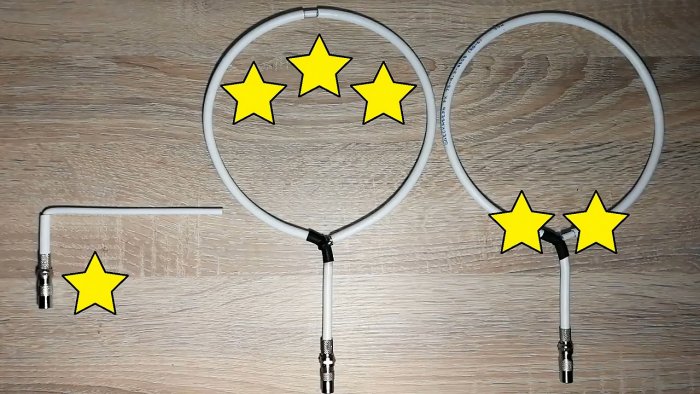

3 самых популярных самодельных антенны из кабеля для цифрового телевидения Какую выбрать

У нас вещают два пакета цифровых каналов: РТРС-1 и РТРС-2 по 10 каналов каждый. Смотрим на частоты и чтобы принимать эти оба пакета, нужно взять середину между этими частотами. К примеру, если первый пакет имеет частоту вещания 700 Мгц, а второй 500 Мгц, то выбираем середину — 600 Мгц. Ничего сложного.

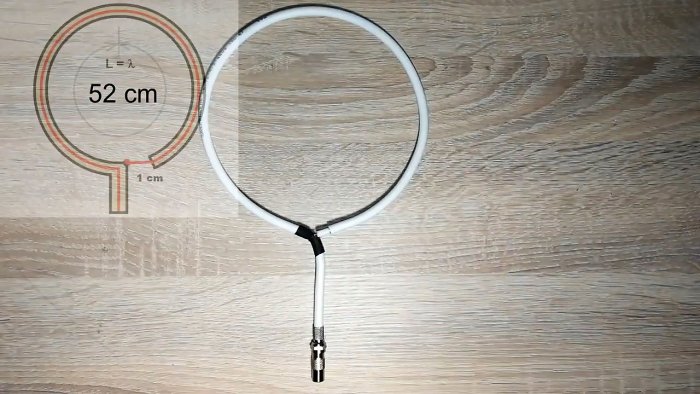

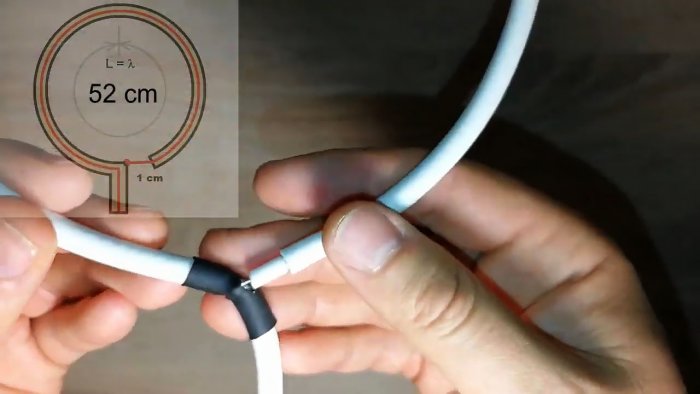

Нужную частоту определять научились, теперь необходимо найти длину волны. Она рассчитывается по формуле:

Длина волны = Скорость света / частота.

Скорость света равна 300 Мм/с. Делим это значение на частоту:

300 / 582 = 0,52

То есть, длина волны для частоты 582 Мгц равна 0,52 метра. Вот это значение нам нужно будет для изготовления антенны. Середина моего промежутка между пакетами, вы же вычисляйте свою длину.

Метки: антенна для цифрового тв, сделай сам, гараж мечты, как сделать

Участвовать в обсуждениях могут только зарегистрированные пользователи.

В первом варианте рассмотрим, как сделать классическую антенну для дачи своими руками

1) Проволока. Качественный проводник должен выбираться вами из расчета: 1,5-2 метра на антенну, 5-6 метров (в зависимости от вашего интерьера) на расстояние от антенны до телевизора. Предположим, что вы выбрали проволоку, диаметр которой 1,5 мм.

2) Внешняя часть антенны. Делается из подготовленной проволоки. 1-1,5 метра нужно закрутить в кольцо, диаметр которого составит от 356 мм. до 450 мм.

3) Внутренняя часть антенны. Необходимо из проволоки сделать второе кольцо, соответственно меньшего размера, чем первое (около 180 мм).

4) Готовые кольца – это основа будущей антенны – нужно закрепить на небольшом куске фанеры. Вместо фанеры вы можете использовать любую подходящую деревяшку. Дерево не должно перекрывать кольца и при этом не должно болтаться, чтобы вся антенна была четко зафиксирована на крыше.

5) Готовую конструкцию необходимо кольцами направить в направлении источника сигнала. Без сомнения сигнал будет сильным в стороне города. На данном этапе попросите помощи: антенну нужно поворачивать в разные стороны и проверять, где сигнал будет лучше. После того, как вы найдете лучший вариант, ваша антенна окончательно готова!

Антенна из сушилки для одежды

В этой статье мастер расскажет нам, как он сделал антенну типа «бабочка». Эта антенна была разработана для диапазона 470–605 МГц. Инструменты и материалы: -Металлическая сушилка для одежды 21 (0,5

Читать далее

Антенна “восьмерка”

Довольно простой вариант самодельной антенны, ее можно собрать в течении нескольких минут. Для этого вам понадобится любая картонная коробка, в данном случае используется из-под обуви, антенный кабель, штекер, канцелярский нож, паяльник, скотч, фольга  и клей.

Процесс изготовления заключается в поочередном выполнении таких этапов:

  • Откройте коробку и очистите внутреннюю поверхность от скопившейся пыли и мусора, если они отсутствуют, можете сразу переходить к оклейке.
  • Нанесите на дно коробки тонкий слой клея, важно чтобы он не менял геометрических параметров, расположенной на нем фольги. Оклейте дно фольгой – она будет выполнять роль отражателя сигнала.Оклейте дно коробки фольгойРис. 2. Оклейте дно коробки фольгой
  • Закройте коробку и заклейте скотчем, чтобы она не могла самопроизвольно открыться.
  • На крышку установите два куска кабеля в форме восьмерки, стороны которой зафиксируйте скотчем.Сделайте восьмерку и зафиксируйте скотчемРис. 3: сделайте восьмерку и зафиксируйте скотчем
  • Посредине восьмерки зачистите кабель и сделайте два вывода от металлической оплетки для подключения антенны.Посредине восьмерки зачистьте концыРис. 4: посредине восьмерки зачистите концы
  • Отрежьте кусок проводника для подключения антенны к телевизору, его длина подбирается в соответствии с расстоянием от места установки до телевизора или цифровой приставки.
  • Один конец соединительного шнурка зачистите под разъем, второй зачистите таким образом, чтобы собрать вывод от экрана и вывод от центральной жилы через 1 – 2см изоляции.Зачистите кабельРис. 5: зачистите кабель
  • Подключите выводы кабеля к выводам восьмерки, как показано на рисунке.Подключите выводы кабеля к выводам восьмеркиРис. 6: подключите выводы кабеля к выводам восьмерки

Ко второму концу подсоедините телевизионный разъем, и подключите к телевизору.

Антенна «восьмерка» готова к использованию, сегодня она станет отличной заменой спутниковому телевидению, поскольку картинка цифрового сигнала ничем ему не уступает.

Первая антенна своими руками: штыревая

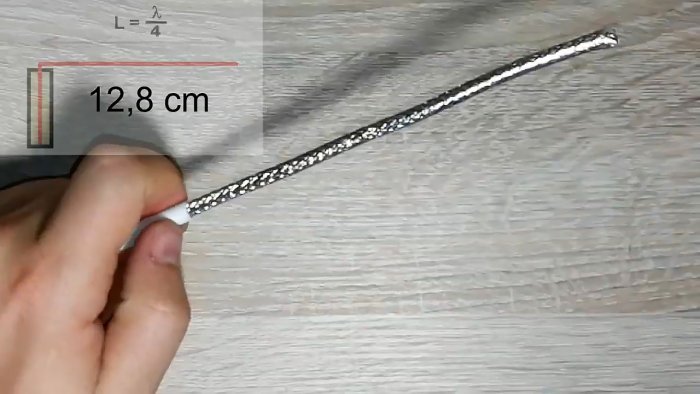

Это точно самая простая антенна. По сути это кусок провода, длиной 1/4 длины волны.

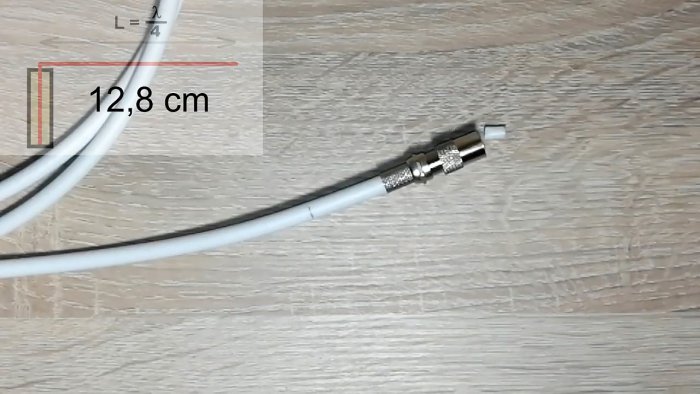

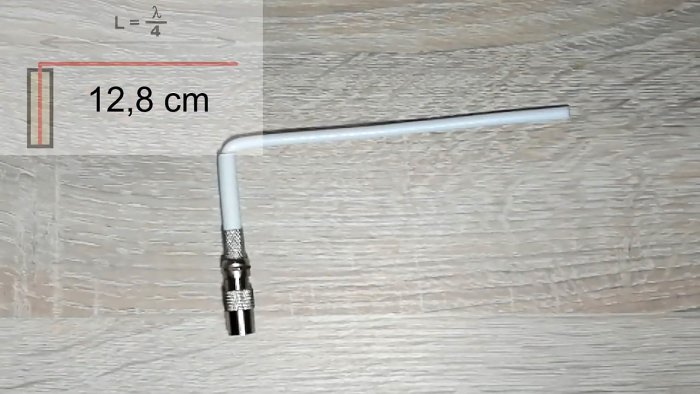

Берем кусок кабеля, защищаем его конец под штекер.

3 самых популярных самодельных антенны из кабеля для цифрового телевидения Какую выбрать

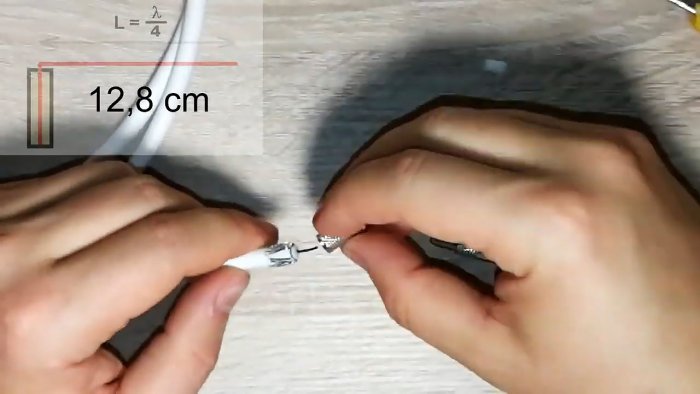

Одеваем и завинчиваем штекер.

3 самых популярных самодельных антенны из кабеля для цифрового телевидения Какую выбрать

Снимаем изоляцию с куска.

3 самых популярных самодельных антенны из кабеля для цифрового телевидения Какую выбрать

Затем удаляем экранированный слой. Сгибаем до перехода и линейкой отмеряем 12,8 см (1/4 длины волны) и отрезаем лишнее.

3 самых популярных самодельных антенны из кабеля для цифрового телевидения Какую выбрать

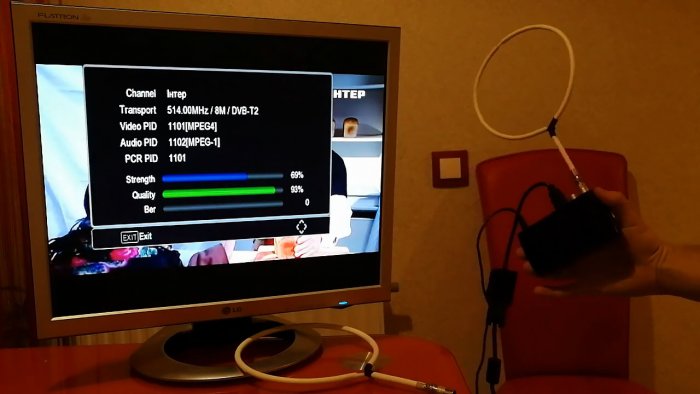

На этом антенна готова! Можно вставлять в телевизор или приставку и пользоваться. (Еще вариант тут —

https://sdelaysam-svoimirukami.ru/4764-samaja-prostaja-antenna-dlja-cifrovogo-tv.html

)

Как получить электричество из воздуха

Ну не совсем из воздуха, а из той энергии, которой пронизан современный мир. В этой статье представлены две работы авторов harshithar76 и vidyashree.2105. В этих работах авторы расскажут о своих

Читать далее

pogranecАнтенны1-04-2021, 21:069

Изготовление и расположение

Сегодня всё телевидение подаётся в цифровом формате, от аналога скоро совсем откажутся. Старые антенны практически не функционируют с сигналами DVB, поэтому создавать нужно именно дециметровую антенну.

Передача цифрового ТВ в формате DVB-T2 проводится в диапазоне ДМВ, и так как сигнал вещается в цифре, то его приём будет всегда в хорошем качестве либо его попросту не получится поймать, и сигнала не будет совсем. Помехи, искажения или нечёткая картинка – это свойственно только аналоговому телевидению.

Кодирование DVB (Digital Video Broadcasting) нечувствительно к электромагнитным помехам, однако, при сильнозагрязнённом эфире в нём может происходить рассогласование сигнала, из-за чего изображение может зависнуть или полностью рассыпаться. Поэтому эффективнее антенну выводить за пределы дома: за окно, на крышу, на балкон.

Для уменьшения количества помех, сзади антенны можно соорудить отражатель (рефлектор). Для антенной конструкции подойдут самые простые материалы с металлизированной тонировкой: фольга, упаковка из-под кофе или сока, жестяная банка, компакт-диск и т.д. Чтобы отражатель имел узконаправленное действие, то форму рефлектора можно сделать параболической. Хотя это больше актуально для аналоговых приёмников, но при слабом уровне цифрового сигнала рефлекторы тоже выручают.

И последний совет: опытные инженеры рекомендуют все соединения антенны пропаивать, а не просто скручивать или привинчивать, так как со временем они будут окисляться и влиять на качество приёма. Внешние антенны, изготовленные своими руками, лучше покрывать краской, она более надёжно защитит вашу конструкцию от неблагоприятных погодных факторов.

 Для соединения антенных элементов лучше использовать паяльные аппараты мощностью 36-40 ватт, флюс и мягкие припои.

Антенна для FM-передатчика

Приветствую, радиолюбители-самоделкины! При постройке передатчиков всегда возникает вопрос — как сделать антенну. Многие люди пренебрегают этим вопросом и используют просто первый попавшийся отрезок

Читать далее

andrestoАнтенны10-10-2020, 12:5713

Инструкции по сборке лучших антенн

Своими руками можно собрать много интересных и действенных антенн. Рассмотрим подробные инструкции по изготовлению лучших и наиболее простых в изготовлении моделей.

Самоделка #1 — простая телевизионная антенна

Если ретранслятор расположен от дачи в пределах 30 км, то подойдет самая обычная конструкция, собранная из двух трубок и кабеля. Провод подключается к соответствующему гнезду-входу телевизора.

Схема и выбор материалов

Типовое устройство примитивной дачной антенны приведено на рисунке ниже. Видно, что две трубки одной длины стыкуются на пластине, которую в свою очередь фиксируют к мачте.

Схема антенны

Трубный уловитель сигнала получится изготовить за пару часов. Работы не требуют какой-либо квалификации исполнителя и наличия дорогого инструмента

Первым делом необходимо узнать частоту вещания местной телевышки – от параметра зависит длина труб.

Диапазон полосы вещания – 50-230 МГц. Для каждого канала необходима своя длина антенных «усов».

Выбор параметров антенны

В таблице отображены параметры конструкции уловителя сигнала исходя из частоты транслируемых эфиров. Полоса вещания поделена на 12 каналов

Для изготовления антенны подойдут трубы из дюралюминия, стали, латуни. Их диаметр может колебаться в пределах – 8-24 мм, чаще всего берут 16 мм. Основное условие – отрезки должны быть равнозначными, подготовленными из труб с одинаковыми свойствами.

Необходимые материалы:

  • металлическая труба – отрез на 6 см короче длины, определенной по табличным значениям;
  • провод сопротивлением 75 Ом, требуемая длина – расстояние от телевизора до антенны плюс 2 м на провисание и петлю согласования;
  • толстый электроизоляционный гетинакс – толщина от 4 мм;
  • металлические полосы, хомуты для фиксации труб на пластине;
  • мачта для антенны – это может быть уголок, при незначительной высоте допустимо использование деревянного бруска.

Для работ желательно запастись паяльником, припоем, флюсом. Соединения центральных проводников рекомендовано пропаивать – это продлит срок службы устройства, повысит качество изображения.

Для защиты от окисления участки стыков надо залить силиконом, эпоксидной смолой. Доступный, но не надежный способ – обмотка изолентой.

Сборка и настройка изобретения

Сначала отрезают нужный размер трубы и распиливают ее на две равные части. Можно воспользоваться кусачками по металлу.

Расплющивание трубок

Следующий шаг – расплющивание трубок с одной стороны для удобного крепления к держателю. Отрезки прикладывают к гетинаксу, намечают точки фиксации

Расстояние между внутренними концами трубок – 6 см, между дальними – дистанция, указанная в таблице.

Последующий ход работ:

  1. Закрепить антенные усы к держателю хомутами, а саму пластину гетинакса зафиксировать на мачте.
  2. Соединить трубы через согласующее устройство – кабельная петля типа РК-1,3,4. Параметры элемента отображены в правой колонке таблицы, принцип изготовления – на схеме устройства антенны.
  3. Центральные жилы припаять к концам трубок, оплетку соединить куском аналогичного проводника.
  4. Состыковать центральные проводники концов согласующей петли с телевизионным кабелем. Оплетку соединить медным проводом.
  5. На штанге зафиксировать петлю и идущий вниз провод.
  6. Мачту поднять на крышу дачного домика, настроить антенну.

Для определения оптимального положения устройства нужны два человека. Первый проворачивает антенну на улице, а второй – следит за изменением изображения по телевизору.

Настройка антенны

Для быстрой настройки можно подсмотреть у соседей, с какой стороны дома расположен приемник и куда направлены вибраторы

Уловив хорошее качество сигнала, конструкцию закрепляют в выбранном положении.

Самоделка #2 — петлевая антенна из трубы

Модуль немного сложнее в создании, но расширяет радиус приема до 40 км. Основная сложность заключается в необходимости гибки трубы.

Дуговая антенна

Радиус изгиба особой роли не имеет. Главные требования по устройству: расстояние между внутренними концами – 65-70 мм, ровность и симметричность расположения крыльев

Длину кабеля и трубы высчитывают исходя из частоты вещания телеканалов.

Под нужный параметр делают заготовки – отмеряют и отрезают вибратор, провод для согласующего устройства. Рекомендованный диаметр трубы – 12-18 мм.

Параметры антенны

Табличные значения соответствия частоты канала и параметров уловителя сигнала. Например, при показателе эфира в 93,25 МГц длина трубы должна составлять 151 см, а протяженность согласующего кабеля – 104 см

Сборку начинают с изгибания трубы. Край вибратора расплющивают и запаивают. Трубу наполняют песком, и заделывают второй торец по аналогии с первым. Края можно заглушить, посадив пробки на силикон.

Фигурную трубу крепят на мачту. К концам вибратора прикручивают и пропаивают петли согласования, фиксируют телевизионный кабель. Закрепляют медным проводом оплетку и приступают к настройке.

Самоделка #3 — улавливатель сигнала Харченко

Телеантенна «восьмерка» или «зигзагообразная» подходит для цифрового телевидения DVB-T2, трансляция эфира в диапазоне ДМВ. Модуль прост в изготовлении. Для реализации проекта понадобится токопроводящий металл.

Расчет и разработка чертежа

Устройство телеантенны весьма примитивно – два квадрата/ромба, скрепленных между собой. В оригинальном исполнении модуль Харченко предусматривает расположение за фигурными элементами отражателя.

Антенна Харченко

Поле из металлических полос необходимо для аналоговых сигналов. Прием цифрового телевидения возможен и без отражателя. Поле можно обустроить потом, если прием будет слабым

Для изготовления зигзагообразной антенны высчитывать длину волны необязательно. Желательно соорудить конструкцию более широкополосной – это увеличит ее возможности.

При желании, можно рассчитать параметры устройства. Значение волны транслируемого сигнала поделить на 4 – полученная величина является стороной квадрата.

Чертеж антенны

Между двумя частями телеантенны должно быть небольшое расстояние. Для соблюдения зазора достаточно сделать наружные стороны подлиннее, а внутренние – короче. Длина сторон (В1 и В2) – по своему усмотрению

На приведенном примере отображен чертеж антенны с параметрами сторон: В1 – 14 см, В2 – 13 см. Разница длин в один сантиметр дает необходимую дистанцию между квадратами.

Нижние участки удлиняют на 1 см. Этот зазор необходим под петлю для припаивания антенного кабеля.

Изготовление рамки и подготовка кабеля

Последующие расчеты будут приведены относительно данных чертежа, отображенного выше. Суммарный периметр квадратов составляет 112 см. Следует отрезать проволоку нужной длины и сформировать деталь по схеме.

Порядок работ:

  1. Согнуть проволоку посередине под прямым углом.
  2. Далее идут два участка по 14 см, а за ними стороны по 13 см. После каждого сгиба проверяем ровность углов, должно быть строго по 90 градусов.
  3. Когда сформирован первый квадрат, приступают к созданию второй фигуры. Опять идут разносторонние элементы по 14 см, а за ними – две части по 13 см + 1 см.

Незначительные расхождения в длине сторон допустимы. Главное, соблюдать прямые углы.

Сборка антенны

Если формовка конструкции сделана правильно, то между двумя частями телеантенны должно получиться расстояние в 1,5-2 см

Следующий шаг – подготовка кабеля. Производят его зачистку с двух сторон. По окружности кабеля делают надрез, отступив от края 2-2,5 см.

Работу выполняют аккуратно, чтобы не повредить внутреннюю оплетку. По линии разреза кабель немного переламывают и удаляют изоляцию.

Расчистка кабеля

Оплетку и фольгу надо скрутить в жгут. Должно получиться два проводника: центральная моножила и скрутка. Оба элемента надо залудить. Провод должен торчать на 2 см, излишки срезать

Со второй стороны кабеля подпаять штекер. Провод надо очистить на 1 см, сформировать проводники и залудить.

На участках выполнения пайки штекер зачистить наждаком, протереть спиртом. К центральному выходу припаять моножилу, к боковому – скрутку. Захват вокруг изоляции обжать, накрутить пластиковый наконечник, альтернатива – залить  токонепроводящим герметиком. До высыхания состава собрать штекер.

Порядок соединения элементов

Финишный этап сборки – стыковка рамы и кабеля. Если привязки к конкретному каналу нет, то спайку лучше делать в средней точке для расширения захвата сигнала.

Разделанный конец кабеля соединяют с двумя сторонами квадрата по центру. До окончательной фиксации можно проверить работоспособность антенны. Если все в норме, то выполняют герметизацию места пайки.

Герметизация припоя

Самый надежный метод – залить силиконом или клеем. Для корпуса подойдет пластиковая крышка из-под пятилитровой баклажки

В мини-таре делают отверстия под элементы квадратов, укладывают рамку с проводом и заливают герметизирующим составом.

Самоделка #4 — антенна «двойной квадрат»

Узкополосная конструкция позволит решить проблему слабого сигнала или забивания трансляции более сильным эфиром. Антенна подойдет и для приема цифрового телевидения. Главное условие работы – четкая ориентация на распределитель сигнала.

Схема устройства и размеры

Конструктивно телеантенна представлена в виде двух рамок, соединенных вверху и внизу стрелами. Большой квадрат – рефлектор, меньший – вибратор.

Двухрамная антенна

Возможна вариация с тремя рамками, обеспечивающая высокий коэффициент усиления сигнала. Наименьший квадрат – директор

Верхнюю стрелу делают из металла, а нижнюю из гетинакса, текстолита или другого изоляционного материала.

Требования к устройству телеантенны:

  • центры квадратов должны находиться на одной линии, эта прямая смотрит в сторону передатчика;
  • меньшая рамка имеет разомкнутый контур, концы фиксируют к текстолитовой пластине;
  • верхнюю часть мачты под антенны делают из дерева.

Параметры для изготовления двухэлементных рамочных телеантенн берут из таблицы. Размеры рабочих элементов зависят от типа волн: дециметровых или метровых.

Определение параметров антенны

Пояснения к таблице: В – длина стороны меньшего квадрата, Р – значение большей рамки, А – расстояние между двумя элементами, Ш – шлейф в короткозамкнутом мостике

В трехрамочной конструкции дистанцию между концами средней рамки увеличивают до 5 см.

Сборка и подключение

Для соединения рамки с антенным кабелем потребуется симметрирующий короткозамкнутый шлейф. Устройство сооружают из участков антенного провода.

Правый элемент – шлейф, укороченный левый – фидер. К месту их стыковки крепят телевизионный кабель. Протяженность отрезков определяют по таблице с учетом длины волн сигнала.

Симметрирующий шлейф

Перед компоновкой элементов производят их зачистку. У шлейфа снимают алюминиевый слой, скручивают в жгут оплетку. Центральный проводник срезают

С фидером выполняют те же действия, оставляя сердцевину кабеля.

Дальнейшая последовательность работ:

  1. К левому концу вибратора припаять центральную жилу фидера, оплетку шлейфа.
  2. К правому торцу активной рамки прикрепить скрутку фидера.
  3. Низ шлейфа состыковать с оплеткой фидера металлической перемычкой. Жгуты спаять легкоплавким припоем.
  4. Отрезы кабеля должны идти параллельно, дистанция – 5 см. Чтобы зафиксировать расстояние используют диэлектрический материал. Согласующее устройство монтируют на текстолитовую пластину.
  5. Телевизионный кабель припаять к низу фидера, состыковав соответствующие элементы – оплетку с оплеткой, стержень со стержнем.

Использование согласующего устройства снижает вероятность помех, избавляет от эффекта двойного изображения. Без него не обойтись при значительном отдалении от передатчика.

Самоделка #5 — телеантенна из жестяных банок

Оригинальное исполнение антенны из подручных средств заметно улучшает качество сигнала. Такой вариант подойдет для дачи в пригороде, неподалеку от телевышки.

Для создания примитивного устройства потребуются: 2 пивные банки по 0,5 или 0,75 л, саморезы, телевизионный кабель 3-5 м, шуруповерт, паяльник, олово, деревянный штифт или плечики, изолента.

Последующие действия можно разбить на несколько этапов.

Подготовка кабеля и подвод контактов

При подготовке кабеля очистить изоляцию, отступив 10 см. Разделывают кабель на два проводника – центральную жилу и скрутку из оплетки. На втором конце кабеля надо установить обычный штекер.

Выполняя подвод контактов скрученный экран кабеля скрепляют с одной банкой, медную жилу – с другой. Для фиксации подойдут саморезы.

Скрепление элементов антенны

Для получения более качественного изображения лучше усилить крепления с помощью пайки. Стыковочные места необходимо загерметизировать

Сборка конструкции самоделки

При сборке предстоит под приемник сигнала изготовить несущую конструкцию. В самом простом исполнении можно использовать обычные плечики для одежды. Подойдет и деревянная палка.

Банки фиксируют к мачте скотчем или изолентой, поднимают конструкцию на крышу и приступают к настройке, подбирая оптимальное месторасположение импровизированной антенны.

Антенна из банок

В работе надо использовать тару с гладкой поверхностью, ребристые материалы не подойдут. Банки предварительно вымывают, высушивают

Изготовление логопериодической телеантенны

Логопериодиечская телеантенна

Логопериодиечская телеантенна

Антенна «логопедка» являет собой принимающую линию (пару металлических трубок) с перпендикулярно подключёнными к ней половинками линейных диполей – кусков проводника диаметром в четверть волны рабочего сигнала. Длина и расстояние между последними изменяется в геометрической прогрессии.

Для изготовления логопериодической антенны необходимо выполнить ряд вычислений:

  1. Начало расчёта длины диполей выполняется со второго по длине.
  2. Взяв обратную величину показателя прогрессии, рассчитывается длина самого длинного диполя.
  3. Далее остаётся рассчитать самый короткий – первый – диполь, а после, опираясь на выбранный диапазон частот, принимается длина «нулевого» диполя.
Параметры ЛП-антенны

Параметры ЛП-антенны

Для достижения максимальной мощности приёма между диполями должно быть расстояние в 0,03-0,05 длины волны, но не меньше двойного диаметра любого из них.

Длина готовой ЛП-антенны составляет около 400 мм. Диаметр основы ЛП-антенны должен составлять 8-15 мм, а промежуток между их осями принимающей линии берётся не более 3-4 диаметров диполя.

Самодельная ЛП-антенна

Самодельная ЛП-антенна

Для нормальной работы ЛП-антенны нужно подобрать качественный и достаточно толстый (около 6-8 мм по оболочке) коаксиальный кабель. В противном случае вам не удастся компенсировать затухание дециметровых волн, вследствие чего телевизионный тюнер будет неспособен почувствовать сигнал.

Кабель к принимающей линии нельзя закреплять снаружи, так как от этого резко падает качество приёма сигнала.

При монтаже такой антенны нужно обеспечить её ветроустойчивость, а если в качестве мачты вы используете металлическую трубу, между ней и принимающей линией требуется установить диэлектрическую вставку – деревянный брусок – длиной не менее 1,5 см.

Усовершенствовать конструкцию ЛП-антенны можно, установив на неё линейные или веерные плечики метрового поля. Такая система получила название «дельта».

Схема антенны "Дельта"

Схема антенны «Дельта»

Всеволновая антенна

ТВ-антенна может иметь разную форму. Например, из медной проволоки диаметром 2-5 мм можно соорудить всеволновую антенну в форме двух разносторонних элементов. Такие приборы отличаются частотонезависимостью, поэтому весьма популярны среди дачников. ЧНА-устройство можно соорудить буквально за час и получать хороший уровень сигнала вдали от телевизионных центров.

Для этого понадобится:

  • Эмалированная медная проволока;
  • 2 металлические конструкции в форме равнобедренного треугольника;
  • 2 деревянные или пластиковые рейки.

Вместо металлических треугольников можно использовать упругий фольгированный слоистый пластик, из которого нужно будет вырезать треугольники (или оставить треугольную форму медного покрытия).

Ширина и высота антенны должна быть идентичной. Полотна устанавливаются под прямым углом и фиксируются с помощью паяльника. Прокладывать кабель ЧНА-антенны нужно к точке нулевого потенциала, которая находится на пересечении кабеля с вертикальной направляющей. Причём его необходимо привязать стяжкой, а не припаивать.

Расстояние между соседствующими проволочными нитями должно быть 25-30 мм, а между пластинами — не больше 10 мм. Антенную конструкцию лучше устанавливать внутри окна на 150 см. Уловитель сигнала в форме двух расширенных элементов, который вы только что самостоятельно изготовили, будет уверенно принимать все ДМВ и МВ каналы. Если вы живёте в зоне с плохим уровнем сигнала, такой прибор целесообразно будет дополнить усилителем.

Третья антенна по типу второй: петличная

Эта антенна похожа на предыдущую, за тем исключением, что в центре не делается сантиметровый вырез.

3 самых популярных самодельных антенны из кабеля для цифрового телевидения Какую выбрать

А соединение идет только центральной жилой без экрана.

3 самых популярных самодельных антенны из кабеля для цифрового телевидения Какую выбрать

Тройной квадрат

Тройной квадрат, он же антенна Сотникова (нестандартным радиоприборам принято давать название по имени изобретателя или популяризатора), состоит из трех квадратных рамок переменного периметра:

  • директора;
  • вибратора – именно с него снимается принятый сигнал;
  • рефлектора.

Схема распайки антенны

Эта антенна – развитие принципов, заложенных в конструкции волнового канала, однако она гораздо проще в изготовлении. Внешне выглядит как три постепенно уменьшающихся в размерах квадрата, закрепленных на общих поперечинах так, чтобы их ось смотрела в направлении источника сигнала.

Если коротко, то собирается она из стальной или медной проволоки следующим образом:

  1. Выгибаются три основных квадрата и перемычки между ними. При необходимости можно сразу выгнуть весь зигзаг в сборе по прилагаемому чертежу.
  2. Стыки спаиваются между собой.
  3. В расщеп вибратора (там, где проволока соединяется концами) впаивается зачищенный конец коаксиального кабеля на 75 Ом.

Преимущества:

  • Высокая чувствительность. Это неплохое устройство дальнего действия для приема слабого сигнала с большого расстояния.
  • Технологичность. Если изгибать ее из единого куска проволоки, то пайка понадобится лишь для подсоединения кабеля и стыков.
  • Есть возможность подключения усилителя, превращающего конструкцию в активную антенну, идеальную для дачи или загородного дома.

Недостатки:

  • Не самая удачная диаграмма направленности. Даже небольшой изгиб проволоки приводит к тому, что начинаются потери в мощности принятого сигнала.
  • Крайняя узконаправленность. Тройной квадрат охватывает не более 10 каналов по старой разметке, поэтому при сильном расхождении мультиплексов по частоте придется либо делать две антенны (и решать проблемы согласования), либо жертвовать чувствительностью.
  • Чтобы получить все плюсы от дальнобойности этой антенны, нужен точный расчет (в идеале – до миллиметра).

Простая антенна для приёма цифрового ТВ

Ещё один полезный тип домашней антенны на дачу – «бабочка». Это совсем несложная конструкция, для создания которой понадобится:

  • Доска или фанера около 60 см в длину и 7 см в ширину, толщина около 20 мм;
  • Медный экранированный провод с 4-миллиметровым сечением жилы;
  • Коаксиальный кабель «РК-75»;
  • Шайбы, саморезы, паяльник.

Ниже мы приведём схему разметки, по которой нужно сделать основу антенны-бабочки.

Схема

После этого подготовьте 8 отрезков медной проволоки, длина каждого – 37,5 см. Отступите 17,75 см и в центре каждого отрезка снимите 2 см изоляционного слоя. Придайте им V-образную форму таким образом, чтобы концы элементов находились на расстоянии 7,5 см друг от друга (такая форма считается оптимальной для качественного и чёткого приёма телесигнала).

Следующий шаг – подготовьте ещё два проволочных элемента длиной около 22 см. Разметьте каждый элемент на 3 равные части и зачистите между полученными отрезками изоляцию провода.

Ещё два небольших отрезка провода нам потребуется для того, чтобы соединить антенну с гнездом.

Теперь остаётся просто собрать все подготовленные элементы в единую конструкцию и припаять кабель к штекеру.

Вот так легко можно самостоятельно изготовить эффективную антенну-бабочку для приёма цифрового телевещания.

Какую же антенну выбрать для цифрового телевидения?

Проведем испытания и определим какая же антенна обладает лучшей чувствительностью.

3 самых популярных антенны из кабеля для цифрового ТВ Какую выбрать

В итоге вот как расположились звезды:

3 самых популярных антенны из кабеля для цифрового ТВ Какую выбрать

Итак, вывод прост:

если телевизионная вышка находится в непосредственной близости к вам, то вполне сгодится простейшая штыревая антенна, которая спрячется за телевизором и не будет никому мешать.

Ну а если вышка все таки далеко, то смело делайте второй вариант. По своей чувствительности он оставляет за собой даже покупные антенны с усилителем! Не верите? Тогда прочитайте отзывы здесь —

https://sdelaysam-svoimirukami.ru/3978-antenna-iz-kabelya-dlya-cifrovogo-tv-za-5-minut.html#comment

Внешняя антенна (Харченко) для 3G интернета

Друзья попросили как то помочь с интернетом в загородном доме. Тактическая обстановка такова – частный сектор, окраина маленького городка. Рядом высокие деревья. Двухэтажный бревенчатый домик с

Читать далее

pogranecАнтенны15-02-2020, 21:3116

Самостоятельное изготовление антенны для дачи на видео

  • Автор: netmole1982
  • Распечатать
Оцените статью:

(5 голосов, среднее: 2.6 из 5)

Перестраиваемая активная антенна на DVB-T2

Здравствуйте, Сегодня, своими руками – активная антенна с возможностью перестройки под нужную частоту несущего пакета DVB — T каналов. Конструкция данной антенны основана на приёме телевизионных

Читать далее

andrestoАнтенны18-07-2019, 16:5129
Рейтинг
( 1 оценка, среднее 5 из 5 )
Загрузка ...
Лазерные станки
