Уровнемеры для емкостей: виды датчиков и модели сигнализаторов уровня жидкости в резервуаре своими руками

Простейшая схема автоматического управления уровнем воды в баке своими руками

Конструкция и принцип действия

Конструктивное исполнение измерительных устройств данного типа определяется следующими параметрами:

  • Функциональностью, в зависимости от этого устройства принято делить на сигнализаторы и уровнемеры. Первые отслеживают конкретную точку заполнения резервуара (минимальную или максимальную), вторые осуществляют беспрерывный мониторинг уровня.
  • Принципом действия, в его основу может быть положены: гидростатика, электропроводность, магнетизм, оптика, акустика и т.д. Собственно, это основной параметр, определяющий сферу применения.
  • Методом измерения (контактный или бесконтактный).

Помимо этого, особенности конструкции определяет характер технологической среды. Одно дело — измерять высоту питьевой воды в баке, другое — проверять наполнение резервуаров для промышленных стоков. В последнем случае необходима соответствующая защита.

Метки: дальномер, термометр, самоделка, логические микросхемы

Участвовать в обсуждениях могут только зарегистрированные пользователи.

Классификация приборов

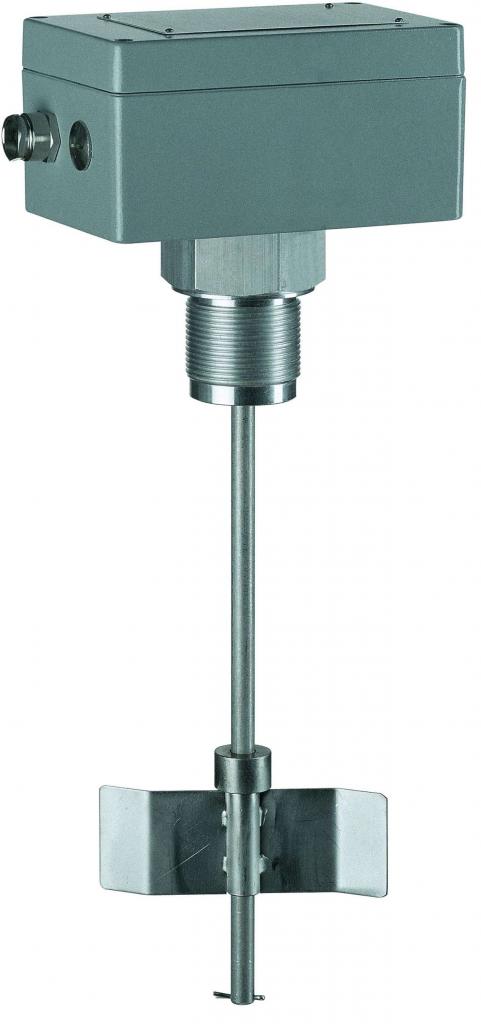

Датчики уровня жидкости в резервуаре могут быть уровнемерами или сигнализаторами. Первые из них предназначены для постоянного измерения уровня жидкости в текущий момент времени. Они используют сенсоры, работающие на разных физических принципах. Дальнейшую обработку поступающих от них сигналов производят аналоговые или цифровые электронные схемы, входящие в состав уровнемеров. Полученные показатели отображаются на элементах индикации.

Сигнализаторы предупреждают о достижении определенного, заранее установленного элементами настройки значения уровня жидкости в емкости. Другое их название — датчики уровня воды в резервуаре для отключения ее дальнейшей подачи. Их выходной сигнал является дискретным. Предупреждение может выдаваться в виде световой или звуковой сигнализации. При этом происходит автоматическая блокировка работы систем заправки или слива жидкости.

Описание каждого вида

Рассмотрим подробно каждый вид датчиков уровня воды.

Поплавковые датчики уровня воды

Поплавковый датчик уровня воды имеют несложную конструкцию, часто применяется совместно с электрическим реле. После того как достигается определенный уровень вода начинает действовать на поплавок. Он одним концом закреплен к реле. Поплавок меняют положение и таким образом, замыкает контакт реле.

Датчик уровня воды

Поплавковые датчики в свою очередь делятся на два вида: магнитострикционные и дискретные. Первый вариант дорогостоящий и имеет сложную конструкцию, а также показывает точные измерения воды. Дискретные модели более дешевые, но не менее надежные. Но все поплавковые датчики имеют небольшой недостаток: их необходимо погружать в воду.

Механические поплавковые датчики

Легкий поплавок, постоянно находящийся на поверхности жидкости в резервуаре, системой механических рычагов связан со средним выводом потенциометра, который является плечом моста сопротивлений. При минимальном количестве жидкости в емкости мост считается сбалансированным. Напряжение в его измерительной диагонали отсутствует.

По мере заполнения резервуара поплавок отслеживает положение уровня жидкости, перемещая через систему рычагов подвижный контакт потенциометра. Изменение сопротивления потенциометра приводит к нарушению сбалансированного состояния моста. Появившееся напряжение в его измерительной диагонали используется электронной схемой системы индикации. Ее аналоговые или цифровые показания соответствуют количеству жидкости в резервуаре в текущий момент времени.

Как выбрать?

Выбор датчика уровня воды в резервуаре зависит от многих факторов, основные из них:

  • Состав жидкости. В зависимости от содержания в воде посторонних примесей может меняться плотность и электропроводность раствора, что с большой вероятностью отразится на показаниях.
  • Объем резервуара и материал, из которого он изготовлен.
  • Функциональное назначение емкости для накопления жидкости.
  • Необходимость контролировать минимальный и максимальный уровень, или требуется мониторинг текущего состояния.
  • Допустимость интеграции в систему автоматизированного управления.
  • Коммутационные возможности устройства.

Это далеко не полный список для выбора измерительных приборов данного типа. Естественно, что для бытового назначения можно существенно сократить критерии отбора, ограничив их объемом резервуара, типом срабатывания и схемой управления. Существенное сокращение требований делает возможным самостоятельное изготовление подобного устройства.

Емкостные датчики уровня воды

Датчик уровня воды

В таких приборах предусмотрены пластины для контроля уровня воды. Об объеме воды можно судить по изменениям показателей емкости. Емкостные датчики имеют простую конструкцию, в которой отсутствуют подвижные элементы. А также отличаются своей долговечностью и надежностью при работе. Но, как и во всех приборах можно выделить некоторые недостатки:

  1. Требования к температурному режиму.
  2. Погружение в воду.

Магнитострикционные поплавковые датчики

Датчики этого типа выдают постоянный сигнал, зависящий от уровня жидкости в резервуаре. Основным элементом, как и в предыдущем случае, является поплавок с постоянным магнитом внутри, занимающий свое положение на поверхности жидкости и перемещающийся в вертикальной плоскости вдоль направляющей.

Внутреннюю полость направляющей, изолированную от жидкости, занимает волновод. Он выполнен из магнитострикционного материала. В нижней части элемента расположен источник импульсов тока, которые распространяются вдоль него.

Сенсор уровня

При достижении излученного импульса места нахождения поплавка с магнитом происходит взаимодействие двух магнитных полей. Результатом такого взаимодействия является возникновение механических колебаний, которые распространяются обратно по волноводу.

Рядом с импульсным генератором закреплен пьезоэлемент, который фиксирует механические колебания. Внешняя электронная схема анализирует временную задержку между излученным и полученным импульсами и вычисляет расстояние до поплавка, который постоянно находится на поверхности жидкости. Схема индикации постоянно сообщает об уровне жидкости в резервуаре.

Делаем датчик уровня воды в резервуаре своими руками

Допустим, есть задача автоматизировать работу погружного насоса для водоснабжения дачи. Как правило, вода поступает в накопительную емкость, следовательно, нам необходимо сделать так, чтобы насос автоматически выключался при ее заполнении. Совсем не обязательно для этой цели покупать лазерный или радиолокационный сигнализатор уровня, собственно, никакой приобретать не нужно. Несложная задача требует простого решения, оно показано на рисунке 8.

Схема управления водозабоным насосомСхема управления водозабоным насосом

Для решения задачи понадобится магнитный пускатель с катушкой на 220 вольт и два геркона: минимального уровня — на замыкание, максимального — на размыкание. Схема подключения насоса проста и, что немаловажно, безопасна. Принцип работы был описан выше, но повторим его:

  • По мере набора воды поплавок с магнитом постепенно поднимается, пока не дойдет до геркона максимального уровня.
  • Магнитное поле размыкает геркон, отключая катушку пускателя, что приводит к обесточиванию двигателя.
  • По мере расхода воды, поплавок опускается, пока не достигнет минимальной отметки напротив нижнего геркона, его контакты замыкаются, и поступает напряжение на катушку пускателя, подающего напряжение на насос. Такой датчик уровня воды в резервуаре может работать десятилетиями, в отличие от электронной системы управления.

Недорогие приборы промышленного производства

Существуют также недорогие модели датчиков контроля уровня жидкости, которые возможно приобрести в магазинах по цене около 2 тыс. рублей

Различные модификации АРС

Такие поплавковые датчики применяются, как правило, в водоёмах. Измерительная головка в приборах этого типа небольшая, что делает прибор компактным. Нагрузочная возможность применения, согласно инструкции по эксплуатации, может достигать 1 ампера. Ввод провода в устройства герметичный. Корпус сделан из пластика. Рабочий дифференциал срабатывания равен 45 градусам. Максимальное давление для корректной работы приборов — 3 бара. Стоимость около 2 тыс. рублей в зависимости от модификации.

Устройства контроля заполнения ёмкости «Кристалл»

Эти датчики поплавкового типа можно применять в агрессивных средах. Очень компактны. Измерительная головка 2.3 сантиметра в диаметре. Максимальное давление корректной работы достигает 3.3 бара. Проводной вход выполнен в виде пластикового уплотнителя. Приборы оснащены барьером искрозащиты. Могут работать в горячей среде. Цена чуть выше 2 тыс. рублей, в зависимости от модификации.

Приборы Burkle

Эти устройства предназначены для загрязнённых сред, но также могут быть использованы и в чистых водоёмах, и резервуарах с чистой водой. Максимальное давление корректной работы составляет 4.1 бара. Максимально возможная нагрузка равна 1А. Возможна работа в средах, нагретых до 170 градусов, в жидкостях плотностью до 3 кг на кв. см. Средняя цена прибора составляет 2200 рублей и зависит от незначительных модификаций, вносимых производителем.

Датчики Fine Tek и Wilo

Магнитострикционный датчик уровня / для жидкостей / для бака / высокой точности EG seriesЭти устройства поплавкового типа можно использовать в агрессивных средах. Применяются для дренажных целей, также могут быть установлены в колодцах. Датчики выдерживают нагрузку до 2 ампер. Измерительные головки компактны и составляют 2.5 см. Проводные входы выполнены в специализированном уплотнителе. Корпуса сделаны из термостойкого пластика. Устройства оснащены топливными зондами, что позволяет их использование в горючих средах. Цена колеблется от 2 тыс. до 2500 рублей и также зависит от модификации.

Приборы Wilo поплавкового типа наиболее дёшевы, но функционально не предназначены для агрессивных сред применения и могут быть использованы только в чистой воде. Датчики обладают небольшими измерительными головками и имеют компактный вид. Максимальная температура использования равна 140 градусам. Рабочий дифференциал равен всего 30 градусам. Максимальное рабочее давление не превышает 2 бара. Цена таких датчиков колеблется в районе 1900 рублей.

Радарные датчики уровня воды

Такие датчики могут определять повышение жидкости путем достижения отраженного сигнала, сравнения частотного сдвига, а также задержки между излучением. Радарный датчик работает как улавливать и излучатель отражения. Такие датчики являются одни из самых точных, надежных и лучших приборов.

Датчик уровня воды

К преимуществам радарных датчиков уровня воды можно отнести:

  1. Нет контакта с жидкой средой.
  2. Точность.
  3. Отсутствуют подвижные детали.
  4. Не привередливы к условиям работы.

А недостатком радарных датчиков является лишь их высокая стоимость.

Как установить?

​​​​Установить, к примеру, поплавковое устройство к насосу абсолютно несложно. Самым простым методом будет его размещение в самой ёмкости. При этом используем поплавок с кабелем и особым грузом. Обычно все это находится в комплекте с прибором.

Порядок действий:

  • закрепляем груз на кабеле;
  • определяем протяжённость свободного хода поплавка (узнать это можно простым измерением);
  • фиксируем защелкой груз на кабеле;
  • крепим кабель на внешней стороне бака;
  • подключаем устройство к насосу.

Какими бывают датчики уровня воды в баке и как их выбрать, смотрите в видео ниже.

Краткий обзор производителей

Датчики уровня жидкости в резервуаре «ОВЕН» позволяют производить необходимые измерения на высоком уровне. Рекламу их продукции можно встретить на многих зарубежных сайтах.

Заслуживает внимания продукция отечественного разработчика и производителя L-CARD, внесенного в Госреестр средств измерений. Alta Group, находящаяся на рынке России более 10 лет, имеет заслуженные положительные отзывы.
