Выбор цепи для бензопилы и характеристики цепей

Параметры Расчетные формулы Диаметр окружности впадин Di Di=d∂ — 2r Наибольшая хорда (для контроля звез

Конструкция и элементы приводной роликовой цепи

Отличительной особенностью конструкции роликовой цепи, что и выделяет ее в отдельный вид приводных цепей, является наличие роликов, которые снижают трение цепи о звездочку. Это позволило увеличить КПД этого вида приводных цепей.

Конструкция роликовой цепи

В основе конструкции приводной роликовой цепи лежит базовая цепь, состоящая из двух видов последовательно чередующихся звеньев: внутреннего и внешнего. Размеры звеньев по длине подобраны для обеспечения равномерного шага приводной цепи. Соединение осуществляется соединительным или переходным звеном.

Основными элементами роликовой цепи являются пластины (внутренняя и внешняя для внутреннего и внешнего звена соответственно), валик или штифт, соединяющий звенья, втулка и ролик, обеспечивающие скольжение цепи.

Благодаря своей конструкции роликовая цепь имеет большую износостойкость при высоких нагрузках, а также устойчивее к загрязнению. Недостатком конструкции является больший вес за счет дополнительного элемента – ролика.

Цепи общего назначения

В эту группу входят стальные круглозвенные цепи нормальной прочности с калибром от 2 до 16 мм со сварным соединением звеньев. Они изготавливаются в соответствии с DIN 763, DIN 5685 Form C (длиннозвенная) и DIN 766, DIN 5685 Form A (короткозвенная) из низкоуглеродистой стали класса 2. Их используют для растяжек, подвесов и в других системах крепления, не работающих в условиях динамических нагрузок и не связанных с подъемом грузов. В домашнем хозяйстве их применяют для привязки животных, подъема колодезной воды изготовления качелей. Цепные ветви, состоящие из длинных звеньев, обладают лучшей подвижностью, но уступают аналогам с коротким звеном в прочности.

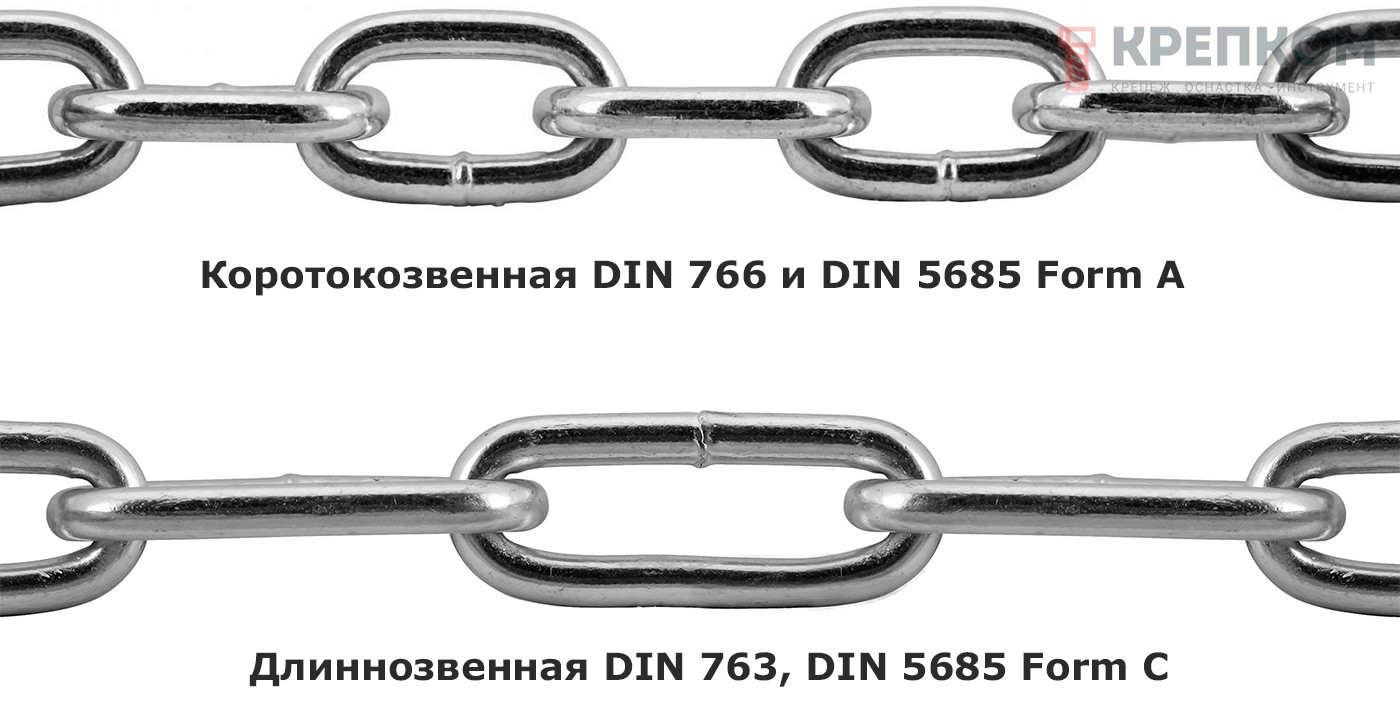

Цепи общего назначения - длиннозвенные и короткозвенные

Сравнение короткозвенной и длиннозвенной цепи общего назначения

Оригинал или аналог?

Прежде всего, нужно разобраться с, пожалуй, самым сложным аспектом выбора: отдать немалые деньги за цепь от таких именитых брендов, как Stihl, Husqvarna или же Oregon, или сэкономить на расходниках, отдав предпочтение менее раскрученному производителю. Как бы ни хотелось, но однозначный ответ здесь дать не получится – всё зависит от ваших персональных возможностей, целей и задач:

  • Фирменные цепи, как правило, отличаются более высоким качеством изготовления и обладают различными ноу-хау, например, особой формой зубьев. На практике это даёт увеличенный рабочий ресурс и возможность более качественно выполнять сложные распилы. Поэтому если вам предстоит значительный объём трудной работы (вязкая либо мокрая древесина, множество сучков и т. д.) либо предстоит делать не элементарные прямые пропилы, то лучше отдать предпочтение фирменной оснастке.
  • Аналоговые цепи привлекают, в первую очередь, более доступной ценой, однако надёжность и конструктивная сложность у них, как правило, ниже. Если пилой вы пользуетесь лишь периодически для выполнения небольших объёмов простых работ, например, для опиливания яблонь на загородном участке, то вполне может хватить и гарнитуры от бюджетных брендов.

Таким образом, учитывайте характер, сложность и объём задач, для которых приобретается цепь. В большинстве случаев этого правила вполне достаточно, чтобы сделать рациональный выбор. Разумеется, фирменная продукция предпочтительнее – но решение всегда остаётся за вами.

Шаг и его размеры

Шаг – это промежуточное расстояние между тремя заклёпками, которые располагаются рядом. Для правильного вычисления шага цепи следует произвести замер расстояния между осями трёх заклёпок, размещённых вблизи друг друга. В виде формулы это выглядит следующим образом:

L=S/2

Где, L – это величины длины шага, которая в бензопилах характеризует степень удалённости двух зубьев по отношению друг к другу;

S – значение промежутка между двумя крайними заклёпками из трёх.

Величина шага может быть также равна длине расстояния между двумя соседними хвостовиками.

Закономерность: чем больше будет расстояние между режущими зубцами, тем глубже они будут входить в распиливаемый материал

Путём увеличения размера шага цепи становится возможным повышение производительности бензопилы. Однако, в подобном случае изменяется степень прилагаемого усилия для осуществления вращения приводной звёздочки. И чем выше шаг цепи, тем большей должна быть мощность двигателей и больше физических сил затрачивается для её протяжки при распиловке материалов.

шаг цепи бензопилы таблица

Допустимое удлинение между осями

Растяжение велоцепи определяют измерением шага между двумя полыми осями.

Шаг новой цепи должен быть равен 12.7 мм (половину дюйма по международным меркам). Для точной диагностики проверяется многозвеньевый участок велосипедной цепи.

При измерении допускаются определенные различия в параметрах с допуском работы (см. таблицу).

Приводные роликовые цепи:

Количество зубьев звездочки: Допустимое удлинение (%)
До 60 1,5
61-80 1,2
80-100 1
101-110 0,8

Допустимое удлинение между пинами соотносится с количеством зубьев: чем меньше зубов, тем длиннее пошаговый допуск.

Данные параметры измерения допустимого удлинения подходят для всех байков кроме 10-ти скоростных.

Длина — общий размер

Размер новой цепки зависит от длины шины. Обычно шины служат в 2 раза дольше, чем цепи, но при условии того, что они изготовлены их качественных материалов. Чтобы уточнить нужную длину покупаемой цепки для своего инструмента, требуется измерить размер шины. Обычно длина указывается на боковой части шины, но со временем эксплуатации вся маркировка стирается. Узнать длину шины можно при помощи обращения к паспорту инструмента или же измерить ее линейкой.

Измерение длины шины - как правильно измерить
Измерение длины шины – как правильно измерить

Если принимается решение заменить шину вместе с цепью на размер больше, то делать это можно в исключительных случаях, когда соответствует мощность бензопилы. Если установить на бытовую пилу установить шину на размер больше, то она по мощности двигателя не будет справляться с поставленной задачей. В паспорте к инструменту указываются рекомендуемые к установке шины соответствующей длины.

Что такое шаг и калибр цепи

Шаг — это измерение внутренней длины каждого отдельного звена. Для обозначения шага производители могут использовать букву «P» или t, например P = 24 мм или t = 24.

Калибр – это номинальный диаметр (d) сечения круглой стали, из которой изготовлены звенья. Часто под калибром подразумевается размер цепи, например, 8 мм, 10 мм, 12 мм и т.д. Однако чаще обозначение размера включает калибр и шаг, разделенные знаком умножения. Например: 6х19 мм, 8х24 мм, 14х50 мм.

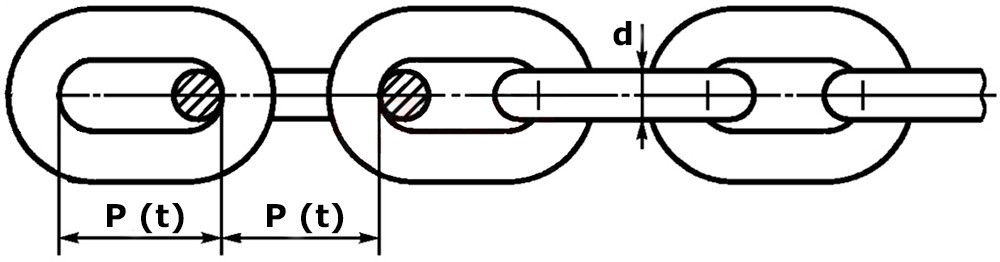

Шаг и калибр (размер) цепи на схеме

Как работает цифровой штангенциркуль?

Существует три модификации штангенциркуля, их разделили по способу снятия размеров.

  1. Простейшими нониусными моделями можно пользоваться для домашних нужд. Целые значения снимаются со штанги, доли определяют по нониусу — это основные правила, как пользоваться штангенциркулем.
  2. Механический принцип замера используется в циферблатных моделях. Через зубчатую передачу со шкалы штанги доли миллиметра переносятся на циферблат, целые значения берутся со штанги.
  3. Самым удобным и точным считается цифровой вариант, где все результаты получают с экрана дисплея. Сама электронная часть может настраиваться, пользоваться еще удобнее.

Чтобы понять, как пользоваться, следует разобраться с тем, как устроен цифровой штангенциркуль. В основе работы используется цифровой емкостный нониус: внутри устройства емкостная матрица, несколько пластин, основными из них являются статор и ползунок. При снятии расчетов они выводятся на дисплей, статор располагается на механической линейке, а ротор — под самим дисплеем.

Какая лучше

С параметрами разобрались, теперь посмотрим, какая цепь для бензопилы лучше и почему. Вопрос этот актуальный, т.к. всем хочется использовать только самое лучшее, но по каким критериям определить какая цепь лучше, а какая хуже. Лучше, значит быстрее, или лучше – безопаснее?

У всех видов есть как преимущества, так и недостатки. Например, чизельная с размером посадочного 1,5 мм и шагом 0,404 дюйма, самая опасная. У нее высокая отдача, её тяжело контролировать, но в тоже время, она отличается от других лучшими показателями скорости реза и производительности.

Мы думаем, что решать какая цепь для бензопилы лучше, а какая хуже, должен потребитель, основываясь на свой опыт. Мы можем только рассказать о фактах.

Глубина резания — параметр, зависящий от профиля зуба

Чем больше профиль зуба (размер), тем больше глубина пропила за один проход. Чем выше значение глубины резания, тем больше значение производительности инструмента. При этом важно, что чем выше глубина резания цепей для бензопил, тем больше нагрузка на двигатель инструмента.

Определение глубины резки

Высота звеньев также влияет на прочность зубьев, и чем они больше, тем ниже показатель прочности. Стандартные модели пильной гарнитуры выпускаются в двух вариантах высоты зубьев — 0,635 и 0,762 мм. Изделия с меньшим параметром высоты профиля называются низкопрофильными, а с большим — высокопрофильные. Глубина распиловки влияет на время спиливания древесины.

Стандарты, определяющие размеры приводных роликовых цепей

Для стандартизации размеров цепей в разных регионах и странах разработаны собственные Стандарты, которые регламентируют параметры и характеристики не только приводных цепей, но и других видов, а также звездочек для них. Отсутствие единого мирового Стандарта, а также импорт оборудования и техники, накладывает ряд сложностей в подборе цепей по размеру.

Наиболее известные стандарты: ГОСТ (ГОСТ 13568-97 — российский стандарт по приводным цепям, применяемый и в странах СНГ), ISO, DIN (ISO 606, DIN 8187, DIN 8188 – стандарт, применяемый в европейских странах), ANSI (ANSI B29.1M — стандарт, который применяется в США). Все стандарты описывают типы, параметры и размеры цепей, особенности выбора шага цепей и их маркировки, марки стали, а также множество других вопросов. Главным вопросом остается размерный ряд цепей и их соответствие в разных Стандартах (аналоги цепей).

Так как первые стандарты роликовых цепей создавались в дюймовой системе, то ряд размеров цепей соответствует долям дюйма, а уже затем он переводится в международную метрическую систему и указывается в миллиметрах.

Как подобрать

В случае, когда необходимо подобрать оптимальный шаг цепи для бензопилы, лучше всего принять во внимание рекомендации производителя и уже основываясь на них выбрать тип пильной гарнитуры.

Если рекомендации производителя не известны, то нужно выбирать по мощности двигателя. Рекомендованные значения, соответствующие определенному шагу, мы предоставили чуть выше.

Важно! При выборе, не стоит забывать, что расстояние между звеньями, это не единственный параметр на который необходимо обращать внимание.

Также стоит подбирать толщину звена, тип режущего зуба, количество звеньев. Производительность в большей степени зависит от угла заточки, глубины реза и формы зуба ограничителя. Чем острее ограничительный зуб, тем выше скорость реза, и ниже его качество.

Ниже предлагаем посмотреть видео о выборе шага цепи бензопилы. В видео рассказано и показано как определить его, для каких бензопил, какой шаг цепи использовать.

Применение

Металлические цепи широко задействованы в нашей жизни. Их традиционное назначение – подъем и опускание якоря на кораблях – актуально и в наши дни. Ни одно серьезное складское хозяйство, промышленное предприятие не обходится без грузоподъемных стальных цепей.

Подобные стропы навешивают на крюки кранов, тельферов для удержания и перемещения крупногабаритных изделий. А уж с изобретением цепной передачи сфера использования расширилась до сельскохозяйственного оборудования, транспорта, нефтедобычи.

Дополнительные параметры цепей

Помимо шага и толщины цепь для бензопил имеет еще ряд важных характеристик, о которых нельзя не упомянуть. К ним относятся:

  • форма зуба
  • количество звеньев
  • угол заточки

По форме зуб может быть двух типов: чизельный и чипперный. Чизельный зуб имеет форму цифры 7, то есть верхняя и боковая поверхности соединяются острым углом. Чипперный зуб вместо острого угла имеет закругление. Чизельная цепь более производительна, но и нагрузку на двигатель оказывает больше, так как встречает больше сопротивления на пути, поскольку имеет более широкую режущую кромку. А чипперная, соответственно, наоборот, идет легче, но и производительность ее меньше.

Количество звеньев зависит от длины шины. При этом при одинаковой длине шины цепи с коротким шагом имеют естественно большее количество звеньев. Это кстати сказывается и на конечной цене цепи, так как, как правило, цена определяется за звено. Поэтому, например, цепь одного производителя для шины в 40 см для шага 3/8 будет стоить дешевле, чем для 0,325.

Угол заточки бывает либо 30 градусов, либо 10. Первый самый распространенный, так как используется для поперечного реза древесины (пиление на дрова, валка деревьев), второй же применяют при продольном пилении, а это те операции, которые встречаются реже (пиление бревна на доски, например), оттого и цепи с таким углом менее распространены. Можно купить сразу готовую цепь с нужным углом, либо переточить одну цепь в другую на станке.

Технические характеристики

Растяжение цепи

Удлинение цепи под нагрузкой приводит к возникновению неравномерной нагрузки на зубья звезд. Это в свою очередь влияет на срок службы. Именно поэтому цепи Half-link, как правило, служат меньше. В соответствии с ГОСТ 30442-97 удлинение цепи под максимальной нагрузкой не должно превышать 0,15%.

Маркетологам не выгодно предоставлять информацию о коэффициенте растяжения цепи, вместо этого чаще приводят значение максимальной нагрузки на разрыв. Это относительно бесполезная информация, т.к. она не характеризует долговечность.

Боковой изгиб

Если говорить о BMX или цепях для любых других велосипедов без переключения передач, то срок службы напрямую зависит от грязезащиты цепи. Одним из факторов грязезащиты является величина зазоров между элементами цепи. Если это величина выше допустимой, то пыль будет легко проникать вместе со смазкой во внутрь цепи.

Сравнить цепи на величину зазоров очень легко. Для этого достаточно поднять прямую цепь так, чтобы ее боковая поверхность была параллельна земле (см. изображение). Цепь изогнется под собственным весом. Чем больше изгиб, тем больше зазоры между элементами цепи.

Тест бокового изгиба цепи

В соответствии с ГОСТ 30442-97 боковой изгиб проверяется на 49 звеньях под нагрузкой 3 Н. Изгиб измеряют после снятия нагрузки, он должен быть в пределах от 40 мм до 105 мм (в средней части относительно концов) для односкоростной цепи.

Отличие от мотоциклетных цепей

Если мы посмотрим на мотоциклетные цепи, то обнаружим ряд интересных технологий, которые не используются при изготовлении велосипедных. Мотоцепи делятся по типу уплотнителя соединения: O, X, W, Z.

Уплотнители были разработаны для того, чтобы избавится от необходимости использования защитных кожухов и перейти к открытой эксплуатации цепей. Они удерживают смазку, герметизируют звенья и защищают их от попадания воды и пыли.

O-ring — это обычные круглые колечки. Остальные виды уплотнителей имеют более сложную форму, что дополнительно увеличивает степень герметизации.

Уплотнители цепи o-ring x-ring

Почему же таких уплотнителей нет на велосипедных цепях, ведь технологически изготовить их можно? Скорее всего это связано с следующими негативными моментами:

  • цепи с уплотнителями не подходят для многоскоростных систем
  • они дороже в производстве (чем меньше цепь, тем сложнее изготовить мелкие уплотнители)
  • у таких цепей немного ниже КПД

Но, не смотря на это, наверное многие из нас хотели бы попробовать поставить цепь с уплотнителями на свой велосипед.

Маркировка цепей для бензопил

В некоторых ситуациях у обладателей бензопил может возникать некая путаница в понимании всех обозначений маркировки цепей для этих инструментов. По итогу это приводить к неудачным покупкам. Выбор бензопил зачастую определяется всего лишь несколькими основными критериями, одним из которых является шаг цепи. Данный показатель помогает выделить будущие возможности инструмента, в том числе его скорость распила, а также по нормам должен соответствовать уровню мощности двигателя. Как же маркируются цепи? Давайте разберёмся!

Оценка прочности круглозвенных цепей

В характеристиках изделия производители указывают три вида нагрузки. Максимальные рабочие нагрузки основаны на контрольных испытаниях и никогда не должны превышать номинальные рабочие нагрузки, предлагаемые производителем цепи, индивидуальными спецификациями или испытательным бюро для рассматриваемого размера и сорта цепи.

Рабочая нагрузка (грузоподъемность) – максимальная нагрузка, которой может быть подвергнуто изделие при эксплуатации. Она представляет собой разрушающую нагрузку, деленную на коэффициент запаса прочности. Этот коэффициент варьируется от 3 до 8 в зависимости от назначения цепи и производителя. Обычно он равен 4, в этом случае рабочая нагрузка составляет четверть от нагрузки на разрыв.

Пробная нагрузка – это контрольная испытательная нагрузка на растяжение, которой был нагружен образец на заводе во время процедуры тестирования. Как правило, она в два раза превышает предельную рабочую нагрузку, что составляет половину разрывной нагрузки. Это очень важное испытание, доказывающее, что каждое звено было качественно сварено.

Разрывная нагрузка – это предел прочности на разрыв, превышающий в 4 раза предел рабочей нагрузки. Стандарты требуют определенного уровня разрушающей нагрузки для каждого размера, калибровки и сорта цепи. У некоторых производителей она может превышать минимальный стандарт, что отражается в сертификате испытаний.

Пример расчета цепи:

При выборе сварной круглозвенной цепи для механизма подъема выполняют несложный расчет по заданной нагрузке и коэффициенту безопасности.

Например: Для тали с ручным приводом необходимо подобрать размер калиброванной цепи. Предполагаемая максимальная рабочая нагрузка: S = 12 кН (1200 кгс).

В соответствии с нормами Гостехнадзора принимаем запас прочности равный 4,5:1.

Рассчитываем разрывную нагрузку по формуле P = 4,5 х 12 кН = 54 кН (5400 кгс).

По таблице 2 (источник: ГОСТ 2319-81) выбираем короткозвенную калиброванную цепь размера 13х36 мм, для которой предел прочности на разрыв составляет 66 кН (6600 кгс).

Таблица 2. Размеры и нагрузки на грузовые и тяговые цепи, тип А, исполнение 1

Калибр, d мм Шаг, p мм Ширина, b мм Пред. отклон. длины участка l=11p Нагрузка, кН
номин. пред.отклон. номин. пред.отклон. номин. пред.отклон. пробная разрушающая
5 ±0,4 18,5 ±0,5 17 ±0,5 +1,5 -0,5 5,0 10,0
6 18,5 (19) 20 (21) ±0,6 7,0 14,0
7 22 23 ±0,7 9,0 18,0
8 23 (24) ±0,6 26 (27) ±0,8 13,0 26,0
9 ±0,5 27 32 ±0,9 +2,5 -0,8 16,0 32,0
9,5 27 31 ±1,0 17,0 34,0
10 28 34 ±1,1 20,0 40,0
11 31 ±1,0 36 ±1,3 23,0 46,0
13 36 44 (43) ±1,6 +3,8 -1,3 33,0 66,0
16 ±0,8 45 (44 53 (54) ±1,8 51,0 102,0
18 50 60 ±2,0 63,0 126,0
20 56 ±1,5 67 ±2,3 +5,5 -1,8 80,0 160,0
23 ±1,0 64 77 ±2,6 100,0 200,0
26 73 ±2,0 87 126,0 252,0
28 78 94 150,0 300,0
30 84 101 170,0 340,0
33 ±1,5 92 112 200,0 400,0
36 101 122 250,0 500,0
39 109 132 280,0 560,0
42 118 142 340,0 680,0

Последовательность расположения звеньев — расстояние расположения режущих зубьев

Различают три типа последовательности расположения звеньев:

  1. Стандартный — когда режущие зубья расположены на каждом звене
  2. С полупропуском — когда зубья располагаются в порядке «один через два»
  3. С пропуском — режущие зубья расположены через одно звено цепи

Распространены модели с пропуском, так как они не нагружают двигатель инструмента. Стандартные модели используются только на профессиональных агрегатах, а цепи с полупропуском можно ставить на бытовые и электропилы для разгрузки мотора.

Расположение звеньев
Расположение звеньев

Емкость топливного бака

Емкость топливного бака влияет на продолжительность работы. Цена в данном случае никак не привязана к этому параметру. Слишком вместительный бак повышает вес, но в менее емкий придётся чаще доливать топливо.

Рекомендации профи по эксплуатации и обслуживанию пильных цепей

Значительная часть эксплуатируемых гарнитур не полностью вырабатывает назначенный ресурс.

Основные причины форсированного износа:

  • низкая эффективность работы системы смазки;
  • высокая степень износа ведущей звездочки;
  • чрезмерное натяжение пильной цепи;
  • применение некондиционных и суррогатных цепных масел.

Специалисты советуют эксплуатировать комплект из нескольких цепей, меняя их по мере необходимости. В таком варианте можно задействовать преимущества более производительной механизированной заточки.

Изношенные и поврежденные цепи следует своевременно отбраковывать. Даже при наличии тормоза аварийной остановки и ловителя, эксплуатация выработавших ресурс деталей характеризуется повышенной травмоопасностью.

Технология изготовления морских цепей

Производство цепи организуется в промышленных условиях, хотя мелкоформатные изделия могут выполняться и ручным способом в небольших ремесленных мастерских по методу ковки. Крупные стальные звенья плетут из специально подготовленных цилиндрических прутков. Перед гибкой производят нарезку заготовки специальными ножами или пилами, после чего отрезки укладываются в рядную форму. Одинаковые по длине куски стальных прутьев отправляются на колтование – процесс чистки поверхностей металла от следов коррозии. Не обходится изготовление якорной цепи и без шлифования. Причем для этого используются не абразивные инструменты и расходники, а сами заготовки. Их помещают в специальный барабан, вращение которого приводит к трению прутков друг о друга. Под тяжестью собственного веса ударными движениями они и выполняют шлифовку своих поверхностей.

Самая же ответственная задача ложится на станки непосредственного плетения. На современных производствах это роботизированные аппараты, которые функциональными органами поочередно захватывают отрезки стальных прутьев, сгибают их мощными рычагами и в результате смычки образуют цепь. Для облегчения операции деформирования металл может предварительно нагреваться.

Подбор цепи и шины для бензопилы. А так же советы по использованию.

Подбор цепи и шины для бензопилы трудная задача для многих, поэтому я решил рассказать в этой статье про это подробно. В конце несколько советов по использованию.

Подбор цепи

Самый простой вариант это, если у Вас на шине не стерлась информация о подходящей вам цепи. Тогда все просто по этим параметрам и покупайте цепь. Второй вариант, если осталась упаковка (пакет или коробка) от цепи. Из маркировки на упаковке можно выяснить количество звеньев цепи. Третий вариант тоже не сложный, но необходимо знать по каким параметрам нужно подбирать цепь.
