Заглушка для водопроводных труб: назначение, принцип работы, виды и особенности монтажа

Заглушки на трубопроводах. Виды заглушек. Расчет заглушек на прочность по ГОСТ 32388-2013.

Типы заглушек для труб

В зависимости от конструкции фитинги делят на:

  • эллиптические;
  • плоские;
  • фланцевые;
  • межфланцевые (поворотные).

Эллиптические заглушки, иначе сферические, представляют собой стальные элементы с отбортованными торцами, в разрезе напоминающие эллипсис или сферу. ОСТ 36-22-77 регламентирует производство сварных фитингов, которые выдерживают нагрузки до 25 кгс/см². ГОСТ 17379-2001 устанавливает нормы изготовления бесшовной арматуры, работающей при давлении до 16 МПа.

Плоская трубодеталь конструкционно представляет собой стальной диск с патрубком, который применяют при прокладке трубопроводов тепловых электрических станций с температурой теплоносителя не более +425 °C. На внешней стороне диска могут располагаться ребра жесткости. Производят арматуру по размерам и требованиям ОСТ 34.10.758-97 и ОСТ 34.10.759-97.

Фланцевые элементы повторяют форму, исполнения и типы уплотнительных поверхностей фланцев с разницей в том, что у заглушек отсутствует центральное сквозное отверстие. Их используют при работе со средами температурой от -70 до +600 °C. Допускается возможность неоднократного использования трубодеталей, монтируя и демонтируя их при необходимости переноса на другой трубный участок. АТК 24.200.02-09 является основным регламентирующим стандартом.

Межфланцевые (поворотные) заглушки иначе называют очками Шмидта благодаря конструкции из двух дисков ‒ глухого и с отверстием в центре, соединенных перемычкой. Такие детали устанавливают в трубопроводах, требующих проведения периодических профилактических работ, например, опрессовки. Изготавливают элементы по нормам АТК 26-18-5-93.

Эллиптические заглушки     Плоские заглушки     Фланцевые заглушки     Поворотные заглушки

Общие сведения.

Основными техническими характеристиками заглушек являются:

• диаметр условного прохода;
• давление;
• диапазон рабочих температур.

Конструкция заглушек может определятся существующими стандартами (например: ГОСТ 17379-2001, АТК 24.200.02.90 и т.д.) или разрабатывается в рамках конструкторской (рабочей) документации.

Приступаем к работе

Первым делом фиксируем кусок профильной трубы, чтобы он был неподвижным. Это нужно больше для удобства. Ну и для безопасности работ тоже.

Как заглушить торец профтрубы без сварки

Укладываем профиль на рабочий стол (верстак), и фиксируем с двух сторон заводскими или самодельными F-образными струбцинами

От края профильной трубы с помощью штангенциркуля или обычной линейки нужно отмерить расстояние в 9 мм (то есть на 1 мм меньше, чем фактическая высота профильной трубы).

Как заглушить торец профтрубы без сварки

Вооружаемся болгаркой с отрезным кругом по металлу, и аккуратно вырезаем боковые стенки вместе с верхней полкой, стараясь не прорезать металл больше, чем нужно, а то получится некрасиво.

Как заглушить торец профтрубы без сварки

Интересная идея для домашней мастерской: как изготовить простую направляющую с кареткой для болгарки

Виды

Любая заглушка, вне зависимости от сферы её применения, выполняет одинаковую функцию – перекрывает движение. При использовании этой детали в системе канализации, она перекрывает движение потока жидкости.

Заглушка для труб канализации

Заглушки для установки в системе канализации изготавливают из тех же материалов, что и трубы, то есть из пластика или чугуна. Кроме того, существует особый вид заглушек – пневматические.

Совет! Очень важно, чтобы заглушки канализационной трубы были выполнены из того же материала, что и сама труба. Нельзя ставить на пластиковую трубу чугунную деталь и наоборот. Но есть и универсальные варианты, которыми пользуются коммунальщики.

По способу установки выделяют две разновидности:

  • Постоянные. Их устанавливают на длительный период.
  • Временные. Ставятся на непродолжительный период, например, на время проведения ремонта.

Внутренняя заглушка на трубу канализации

По типу крепления различают следующие разновидности:

  • с фланцевым соединением;
  • крышки с уплотнительным кольцом из эластичного материала;
  • детали с резьбовым соединением (как правило, используются на металлических трубах);
  • сварные – это детали, которые закрепляются на постоянной основе.

Коммунальными службами могут быть установлены следующие виды заглушек:

  • Сетчатые. Эта разновидность пропускает жидкие стоки, но задерживает твердые отходы.
  • Пневматические. Устанавливается пневмозаглушка с целью отключения отдельного стояка в общей системе канализации.

Особенности

Заглушки на трубы могут показаться, на первый взгляд, простым и понятным предметом. Казалось бы, нет ничего более легкого, чем навинтить на водоход оконечную гайку. Однако на деле все совсем не так. Все существующие нынче фитинги имеют ряд особенностей.

Различаются эти простейшие элементы по нескольким признакам. Важно помнить о том, что даже назначение у них может разниться. Далеко не каждый оконечный элемент создан намертво «глушить» магистрали. В принципе сейчас выделяют технологические, защитные и декоративные фитинги.

Технологическими называются те из них, которые являются необходимыми участками конструкции того или иного трубопровода. Их основная задача – глушить трубоходы. Обычно эту вариацию детали магистрали используют во время устранения аварий, по техническим и технологическим требованиям либо с целью закрыть отверстия в коммуникациях.

Защитные варианты предназначены для сохранения в целостности концов транспортируемых труб, резьбы. Их надевают на концы перевозимого материала перед погрузкой.

Декоративные вариации первым делом должны нести исключительно эстетическую функцию. Их выбирают исходя из идей общего интерьера и дизайнерского проекта помещения.

Указанный тип деления очень условен. Реально существует несколько установленных стандартов этих деталей коммуникаций.

Применение металлических заглушек

Металлические заглушки на трубы применяются в следующих случаях:

  1. При необходимости перекрыть коммуникационную сеть для защиты от попадания посторонних предметов. Как правило, заглушки устанавливаются на трубопровод в том случае, если ему в ближайшее время не грозит монтаж разводки. Иногда бывают ситуации, когда глушить систему нужно обязательно, и тогда конструкция может оснащаться запорной арматурой.
  2. При демонтаже отдельных частей трубопровода. Разбирать трубопроводы приходится нередко, а большинство систем имеют несколько рабочих контуров. Учитывая этот фактор, заглушки могут применяться для блокировки отрезков системы без ее полной остановки, что зачастую оказывается довольно важным.

заглушка для водопроводных труб металлическая

Конечно, приведенные примеры нельзя назвать исчерпывающими – заглушки могут использоваться и в других ситуациях. Выше были описаны лишь наиболее распространенные случаи, в которых необходима блокировка трубопровода.

Назначение стальных заглушек

Заглушки представляют собой плоский диск или колпак, который устанавливается на конец трубы и закрывает ее. Элемент производится из низколегированной или углеродистой стали, поэтому обладает антикоррозионными свойствами, достаточно жесткий, прочный. Диаметр проходного отверстия подбирается в соответствии с параметрами трубы, на которую устанавливается изделие, может быть от 15 до 500 мм. Если линию надо закрыть наглухо, лучше приварить специальные сферические заглушки. Когда нужно иметь доступ к заглушенному концу трубы, периодически открывая/закрывая его, то необходимо купить заглушки фланцевые. Технология монтажных работ определяется видом заглушки – приварные или для болтового соединения:

  • Приварные, или эллиптические. Сделаны в виде цельнолитого сферического колпачка. Края привариваются к трубе по окружности.
  • Для болтового крепления, или фланцевые. Представляют собой диск с отверстиями по кругу для введения болтов.

От качества выбранного металлоизделия, грамотно выполненных монтажных работ зависит надежность, герметичность соединения.

Основные виды резьбовых заглушек

Классификация резьбовых пробок достаточно широка. К примеру, по месту нарезки резьбы. Здесь две позиции – с наружной резьбой или с внутренней. Другие виды представлены в таблице.

Виды резьбовых заглушек

Торцевые варианты обладают более высокими характеристиками, чем транспортировочные. Отсюда и качество у них выше, а соответственно и цена.

Заглушка торцевая силовая на газопроводе

Заглушка торцевая силовая на газопроводе

Виды заглушек.

По способу установки:

    • под приварку;
    • межфланцевые;
    • на резьбу.

По форме:

    • плоские заглушки;
    • эллиптические заглушки.

Плоские заглушки разделяются на:

    • плоские круглые внутритрубные;
    • плоские круглые торцевые;
    • плоские круглые межфланцевые;
    • плоские круглые фланцевые.

Эллиптические заглушки разделяются на:

    • без отверстий;
    • с отбортованным отверстием;
    • со штуцером и укрепляющей накладкой;
    • с проходящим штуцером.

Особенности сварочных операций

Перед сваркой края зачищаются до металлического блеска, освобождаются от грязи, ржавчина удаляется и нейтрализуется. Сварочные работы проводят, располагая конструкции в горизонтальном положении. Для фиксации заглушающего элемента на отрезке трубы его сначала прихватывают в трех местах, а затем аккуратно сваривают по кругу. После остывания со сварного шва удаляется шлак, поверхность металла шлифуется. Сварной стык уязвим для коррозии, поэтому для защиты стали от воздействия влаги шов надо окрасить стойкими лакокрасочными материалами.

Пример условных обозначений заглушек.

По ГОСТ 17379-2001.

    • Заглушка 1-60,3×4-Р5 ГОСТ 17379-2001 (заглушка исполнения 1, D=60,3 мм, T=4,0 мм из стали марки Р5);
    • Заглушка 57×ГОСТ 17379-2001 (заглушка исполнения 2, D=57 мм, T=5 мм из стали марки 20);
    • Заглушка П 57×5-09Г2С ГОСТ 17379-2001 (заглушка исполнения 2, D=57 мм, T=5 мм из стали марки 09Г2С для трубопроводов, подконтрольных органам надзора).

По АТК 24.200.02.90.

    • Заглушка 1 — 100 — 0,6 — 16ГС — 6 АТК 24.200.02-90 (круглая заглушка исполнения 1 с условным проходом 100 мм на условное давление 0,6 МПа (6 кгс/см2) из стали 16ГС категории 6);
    • Заглушка квадратная 1 — 100 — 0,6 — 16ГС — 6 АТК 24.200.02-90. (квадратная заглушка исполнения 1 с условным проходом 100 мм на условное давление 0,6 МПа (6 кгс/см2) из стали 16ГС категории 6).

Как сделать заглушку

Для начала следует выбрать материал. Все зависит от личных предпочтений, особенностей трубы и возможностей.

Нужно учитывать:

  1. Количество осадков. Если их много, то лучше взять пластиковое изделие без резьбы.
  2. Провести точные измерения диаметра трубы. Нужно учитывать, что при изготовлении заглушка должна быть чуть больше этого показателя. Иначе ее невозможно будет надеть.
  3. Нужно учесть тот фактор, с какой частотой она будет сниматься. Если часто, то лучше выбрать с резьбой или фланцевую.

Разновидности и применение заглушек для трубСделать заглушку правильной формы в домашних условиях достаточно проблематично

В домашних условиях можно сварить металлическую заглушку. Но все же лучше приобрести ее в магазине. Так товар будет качественнее и аккуратнее, да и нервов будет потрачено меньше.

Размеры

Размеры также выступают в качестве признака, по которому проводится ранжирование глушащих элементов. Ассортимент их довольно разнообразен. Однако все их условно все же можно разделить на стандартные и нестандартные варианты.

Для приобретения стандартного варианта необходимо знать длину, ширину, сечение. А также необходимо указывать и параметры стенки трубы.

В ситуации, когда стандартные «глушилки» не подойдут, можно подобрать вариант с нестандартными параметрами.

3 Выбор элементов – советы профессионалов

Описываемые нами детали всегда подбирают с учетом особенностей конкретных труб и магистралей, сооружаемых из них. При этом обязательно нужно принимать во внимание как функциональное назначение трубопроводов, так и материал, из которого он сделан.

Мы приводим несколько рекомендаций, которые помогут вам грамотно выбрать заглушки:

  1. Нежелательно использовать резиновые и пластиковые пробки для водопроводов с горячей водой и систем отопления. При повышенных температурах такие изделия могут получить серьезные повреждения. Лучше потратиться на более стойкие металлические заглушки.
  2. На газовые магистрали нельзя монтировать пневматические и резьбовые пробки. Они не обеспечат требуемого уровня герметизации.
  3. Если заглушка необходима для блокировки магистрали любого типа на продолжительный срок, лучше всего применять фланцевые либо эллиптические изделия.
  4. Форма трубы и используемой для нее заглушки всегда должны соответствовать друг другу. Круглые пробки следует устанавливать на круглые трубы, а квадратные изделия – на профильные конструкции.
  5. На скважинные трубы нужно устанавливать специальные пробки. Их размещают в нижнем торце трубных конструкций. Такие заглушки необходимы для предотвращения затекания воды мимо фильтрующего устройства в ствол скважины.
Выбор элементов – советы профессионалов

Специальная заглушка для скважинной трубы

Отдельно поговорим о подборе заглушек для забора. Сейчас многие виды ограждений строятся из трубных изделий. Поэтому этот вопрос волнует многих людей. Выбор пробок для забора достаточно прост. Если вам нужно закрыть торцы металлических труб, приобретайте пластиковые либо стальные изделия. Желательно, чтобы крепились они посредством болтового скрытого соединения. В этом случае металлические пробки длительное время не будут ржаветь.

Крышки из пластика для защиты торцов труб забора можно купить очень дешево. Но нужно помнить, что такие изделия для забора очень быстро теряют свой вид под воздействием солнечных лучей. Да и ломаются они даже при несерьезных механических нагрузках достаточно часто. Поэтому спецы рекомендуют всегда покупать для декорирования забора металлические пробки.

Снятие заглушек

Чтобы снять временные заглушки, необходимо:

  • подготовить все элементы, необходимые для реконструкции или продления трубопровода;
  • прекратить подачу в трубопровод воды или газа;
  • если установлена фланцевая или резьбовая заглушка, то она просто отвинчивается при помощи слесарных инструментов;
  • эллиптическая заглушка срезается болгаркой;
  • пневматическая заглушка просто сдувается.

При проведении любой работы рекомендуется соблюдать технику безопасности.

Заглушки для труб широко используются для транспортировки и временного ограничения способности трубопровода. Каждый фитинг должен быть точно подобран по размерам и назначению. Установка и снятие заглушек производится в строгом соблюдении правил и техники безопасности. Также ограничитель можно изготовить самостоятельно из подручных средств.

Колпачок-заглушка КЗ

Таблица 1.1

Тип Вид климатического исполнения d Размеры, мм Масса не более, кг
D L S
КЗ — G1/2 У3 G1/2 — В 31,2 21 27 0,08
КЗ — G3/4 G3/4 — В 36,9 26 32 0,11
КЗ — G1 G1 — В 47,3 29 41 0,16
КЗ — G11/4 G11/4 — В 63,5 35 55 0,41
КЗ — G11/2 G11/2 — В 69,3 40 60 0,72
КЗ — G2 G2 — В 86,5 50 75 1,03

(Измененная редакция,

Изм. №2) Таблица 1.2

Тип Вид климатического исполнения Код ОКП
КЗ — G1/2 У3 42 1891 0480
Т2 42 1891 0483
Т3 42 1891 0482
КЗ — G3/4 У3 42 1891 0484
Т2 42 1891 0487
Т3 42 1891 0486
КЗ — G1 У3 42 1891 0488
Т2 42 1891 0491
Т3 42 1891 0490
КЗ — G11/4 У3 42 1891 0492
Т2 42 1891 0495
Т3 42 1891 0494
КЗ — G11/2 У3 42 1891 0496
Т2 42 1891 0499
Т3 42 1891 0498
КЗ — G2 У3 42 1891 0500
Т2 42 1891 0503
Т3 42 1891 0502

(Измененная редакция,
Изм. №2)

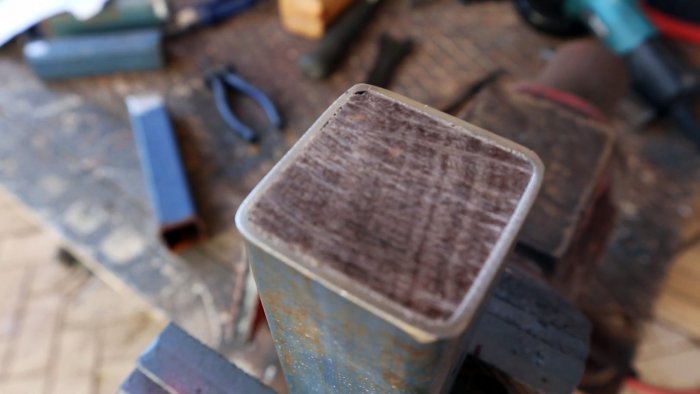

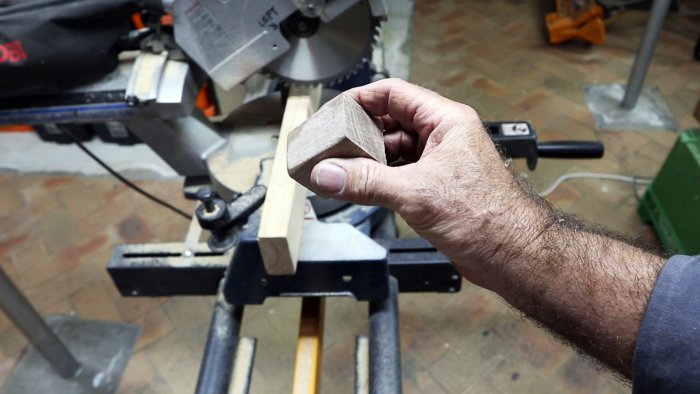

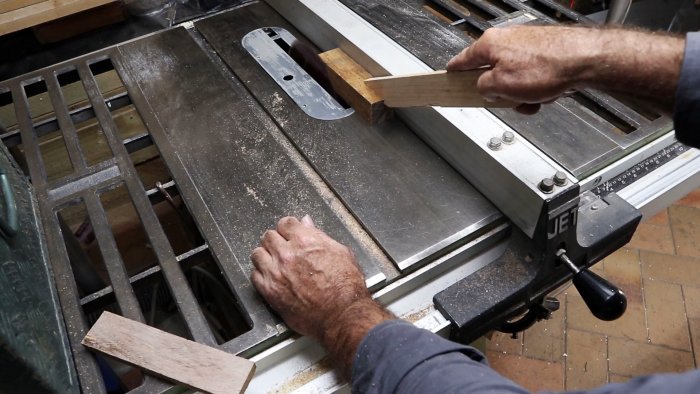

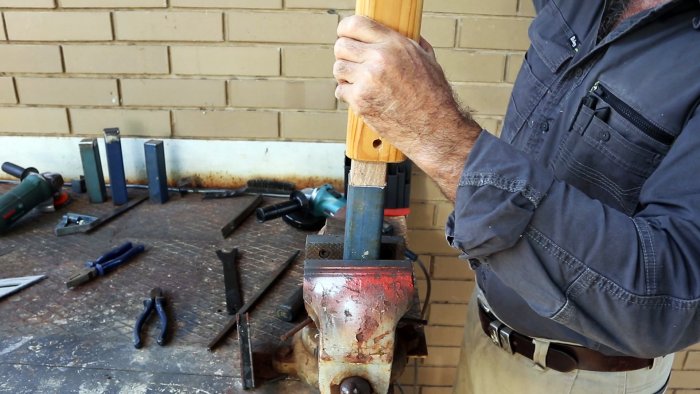

Способ 4. Деревянная заглушка

Это способ подойдет, если в наличии нет сварки. Можно просто выстрогать деревянный брусок, напилить его на заготовки по 40-60 мм и забить внутрь трубок.

4 способа заглушить профильную трубу
4 способа заглушить профильную трубу
4 способа заглушить профильную трубу

Получается также очень аккуратно. Для этой задачи лучше использоваться твердые сорта дерева, так как они более долговечные.

4 способа заглушить профильную трубу

Тройники для металлических труб

При помощи тройников можно подключать к трубопроводу дополнительные ответвления, создавая тем самым более сложные коммуникационные сети. Тройник, как понятно из названия, имеет три ответвления. В зависимости от назначения и рабочих особенностей различаются переходные и равнопроходные тройники, а производятся они в двух формах – обычной и комбинированной.

Для изготовления тройников могут использоваться как разные сорта стали, так и полипропилен. Популярностью пользуются и первые, и вторые, но с металлическими изделиями возникает больше вопросов. Стальные тройники могут иметь резьбовое и приварное крепление. Фиксация тройника при помощи резьбы обходится несколько проще, поэтому такой метод часто выбирают при желании сэкономить немного времени и сил.


Выбирая тройник для собственного трубопровода, нужно отталкиваться в первую очередь от марки стали и способа крепления устройства. Немаловажным моментом являются и технические характеристики тройника – он должен без проблем выдерживать рабочую нагрузку.

Разнообразие тройников позволяет подобрать оптимальный вариант для каждого случая. Например, для обустройства ответвлений под углом можно выбрать фитинг, отводы которого расположены под углом 30, 45 или 90 градусов.

Если трубопровод будет работать в условиях агрессивных сред или химически активных веществ, то свой выбор стоит остановить на устройствах, выполненных из слаболегированной углеродистой стали. Дело в том, что такой материал придает готовому изделию высокую степень устойчивости к коррозионному воздействию и агрессивным веществам, а также обеспечивает долговечность и надежность.

При выборе тройника стоит смотреть в первую очередь на качество, а не на стоимость – замена неисправного тройника в итоге обойдется намного дороже, чем сделанный сразу правильный выбор. Особенно этот фактор актуален в том случае, если трубопровод проходит в неудобном для ремонта месте.

Заключение

Металлические заглушки для труб имеют массу разновидностей, поэтому проблем с выбором не будет – для каждого случая найдутся свои запорные элементы. Подбирая качественные материалы, можно надежно и безопасно закрыть любые трубы.

Способы производства

Одним из основных технологических способов производства заглушек является метод штамповки (горячая, холодная). Это высокопроизводительный процесс, позволяющий получить качественные детали-заготовки различных форм и размеров, которые дорабатываются до заданных габаритов и гладкости поверхности методом резки (плазменная, газовая). Данный метод позволяет минимизировать появление пустот, усадочных полостей и других дефектов. Кроме того, детали, полученные данным методом, характеризуются хорошими прочностными характеристиками и надежно обеспечивают герметичность трубопровода в течение продолжительного периода использования.

Второй способ получения заглушек — метод ЦЭШЛ (центробежное электрошлаковое литье), который также позволяет получать высококачественный продукт. Недостатки изделий, получаемых методом ЦШЭЛ, заключаются в химической и структурной неоднородности изделия по объему отливки, возможном наличии пор, воздушных раковин, примесей в составе материала и т.д.

При сдаче фланцев в эксплуатацию проводится многоуровневый контроль качества изделия, включающий: замер геометрических размеров, определение химического состава и механических характеристик стали, исследование макро- и микроструктуры. После чего изделия аттестуются на соответствие заданным техническим условиям.

Советы

Если выбрать идеальную заглушку самостоятельно никак не получается, то можно обратиться за советом к опытным людям. Они, скорее всего, посоветуют определиться в отношении нескольких критериев выбора.

Первым делом следует определиться с эксплуатацией конструкций. Для газовой структуры нужно предусмотреть абсолютную герметичность. В противном случае все может завершиться печально. То же может случиться и с горячим водопроводом. По этой причине предпочтительнее всего использовать специальную сварку.

Можно использовать и резьбовые варианты. Однако их нужно правильно вмонтировать.

Далее необходимо определить задачи этого конструктивного участка. Если они должны отсечь часть трубопровода на время, то лучше всего использовать фланцы и пневматические заглушки. Для длительной изоляции системных элементов необходимо использовать металлические аналоги с резьбой. Если же заглушающий элемент необходим исключительно для декоративных целей, то здесь нет никаких ограничений в выборе. В этом случае полагаться следует только лишь на собственные пожелания.

И также следует определить материал имеющихся участков системы. Материал заглушек и других соединительных частей должен в полной мере соответствовать материалу имеющихся конструкций. И это требование можно считать самым важным критерием выбора.

Принципом при выборе «глушителя» на участок является идея о том, что заглушка должна удовлетворять параметрам имеющейся трубы.

Если же говорить о каких-то конкретных советах, то есть несколько правил. Эти самые правила необходимо запомнить абсолютно всем людям. Они очень важны и не подлежат обсуждению.

Так, для водопроводов с горячей водой и отоплением нельзя использовать пластиковые и резиновые «трубки». В противном случае они могут быть повреждены высокими температурами. Это может привести к повреждению трубопровода.

На газовых коммуникациях нельзя использовать пневматические и резьбовые «закрывашки». Они не принесут необходимой герметичности. Это естественным образом приведет к утечке газа, что очень и очень опасно.

Если необходимо перекрыть магистраль любого типа на длительный срок следует использовать «глушилки» фланцевого типа.

Форма фитинга и форма трубы, для которой он предназначается, в обязательном порядке должны совпадать.

Следует помнить, что для скважинных систем существуют специально созданные «пробки». Они защищают воду от загрязнения.

В ситуации, когда необходимо отыскать подходящую «крышку» для труб забора, имеет смысл обратить внимание на стальные изделия. Пластиковые аналоги тоже подойдут, но прослужат недолго.

Эти простые советы помогут избежать непредвиденных последствий и сделают безопасной и простой эксплуатацию трубопровода.

О том, как установить заглушку на водопроводную трубу, смотрите в следующем видео.
